Последнее обновление: 02.04.2022

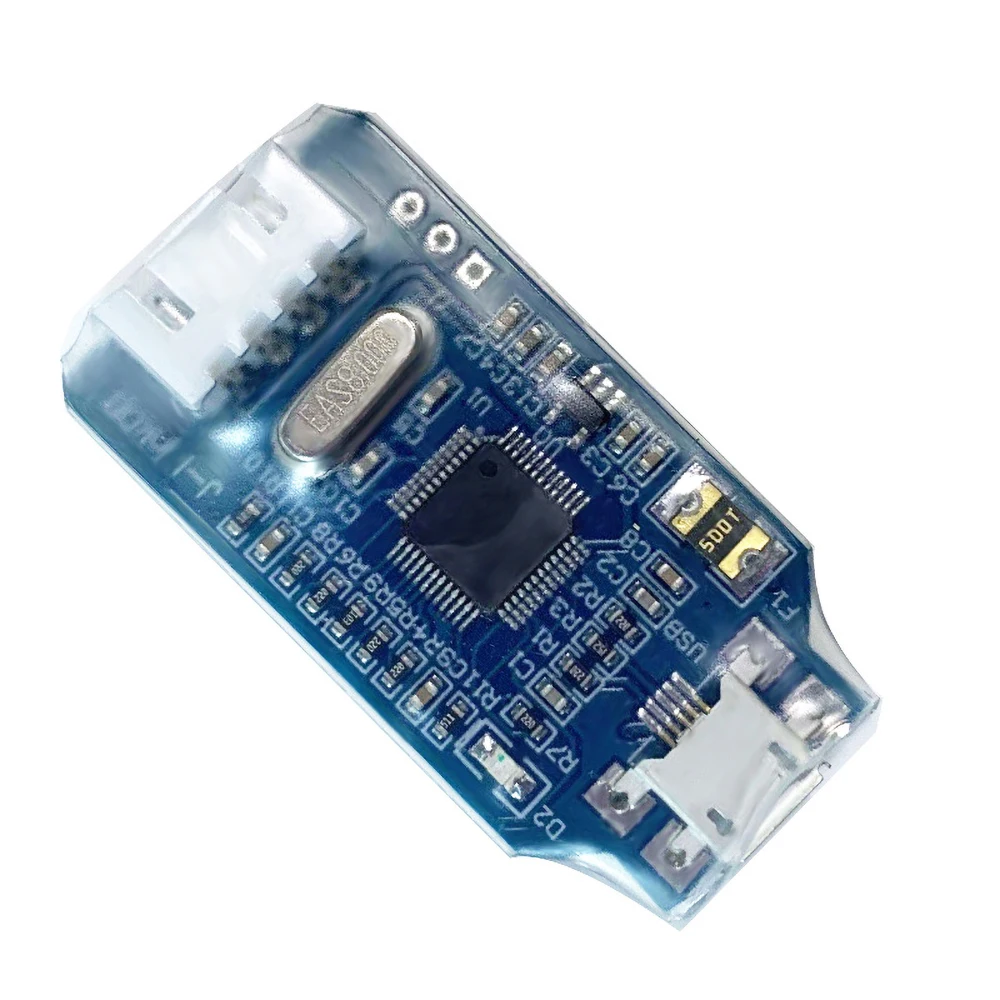

Введение продукта
Обычно он разработан на оценочной плате («бортовой») крупных компаний, поэтому суффикс «OB». Этот набор дебюгеров для скачивания с имитацией под названием "ARM-OB" имеет функцию USB связи, которая может общаться с ПК, И другой конец связывается с поддерживаемыми устройствами с помощью метода SWD/JTAG для завершения задачи отладки моделирования загрузки отладки. По сравнению с оригинальным OB отладчиком, наш ARM OB отладчик эмуляции не имеет JTAG интерфейса и сохраняет только SWD интерфейс для отладки и загрузки MCUs многих компаний, которые используют ARM core.
Поддерживаемое ядро
Все встроенные микроконтроллеры серии ARM7911, Cortex-M0M1M2M3M4A5A8A9 с интерфейсом SWD.
Поддержка производителей MCU поколения
ST (STMicroelectronics), Freecale (Freescale), nuvoton (Nuvoton), NXP (NXP), TI (Texas Instruments)
Cypress, Atmel, Analog, Fujitsu, Toshiba
Энергия микро и т. Д.
Метод подключения
Режим SWD
Функция, производительность
Функция программирования: может записывать и записывать флэш-память, EEP ROM, AFR и т. Д.
Функция моделирования: Поддержка различных методов отладки, таких как высокоскоростная работа, одношаговая отладка, отладка точки останова и т. д., и вы можете просматривать состояние IO, переменные данные и т. д.
Производительность программирования: Использование интерфейса USB2.0 для загрузки SWD, быстрая скорость загрузки!
Производительность моделирования: Использование интерфейса USB2.0 для моделирования, одношаговая отладка, отладка точки останова, быстрая скорость отклика!
Особенности
1. Интерфейс упрощен и 4-проводной интерфейс SWD принимается:
Vcc, swdio, swclk, gnd, может загружать моделирование на высокой скорости.
2. Совместимость с традиционным эмулятором V8, функции полностью одинаковые.
3. Используйте Универсальный интерфейс micro USB, который удобен в использовании (общий интерфейс для обычных телефонов Android).
4. Поддержка 3,3 V выход, максимальный выходной ток составляет 300MA, что удобно для пользователей, отладка и загрузите мишень доска.
5. Новый бортовой Самовосстанавливающийся Предохранитель имеет эффективную защиту от короткого замыкания и безопасную отладку.
6. Устройства защиты ESD более стабильны.
7. Прозрачная термоусадочная упаковка.
8. Прошивка является стабильной и может быть автоматически обновлена, и не будет повреждений прошивки (полнофункциональный v8 имеет проблемы с прошивкой).
9. Размер u-диска удобен для переноски в деловых поездках.
Сравнение J-Link ARM OB и ST-Link v2
Отладчик
J-Link ARM OB
ST-Linkv2
Метод интерфейса
SWD
SWD/SWIM
Серия поддержки
Большинство ARM core MCUs
Серия ST STM8/серия STM32
Компания поддержки
ST,Freecale,NXP,Atmel,TI... и т. Д.
ST

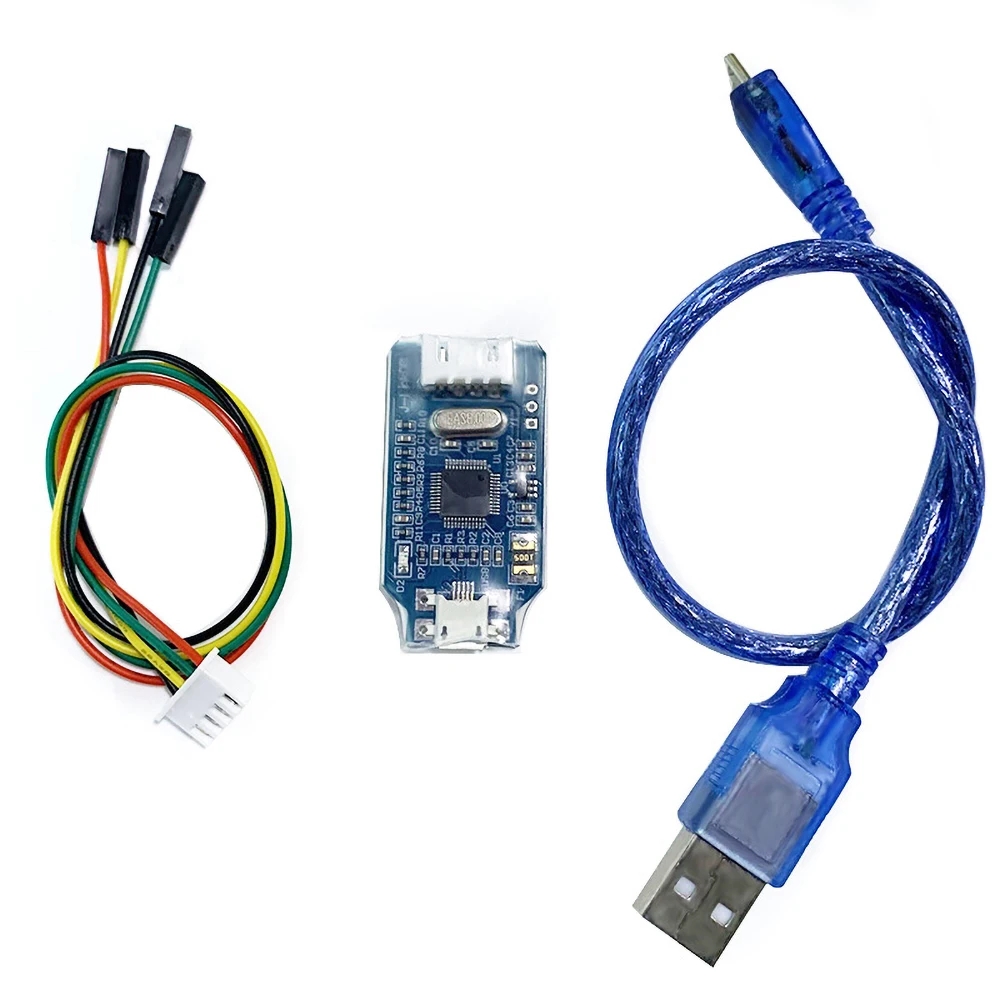

Список доставки: 25 г/компл.
1. 1 Материнская плата ARM OB
2. 1 высококачественный кабель microUSB
3. 4pin SWD линия загрузки 1

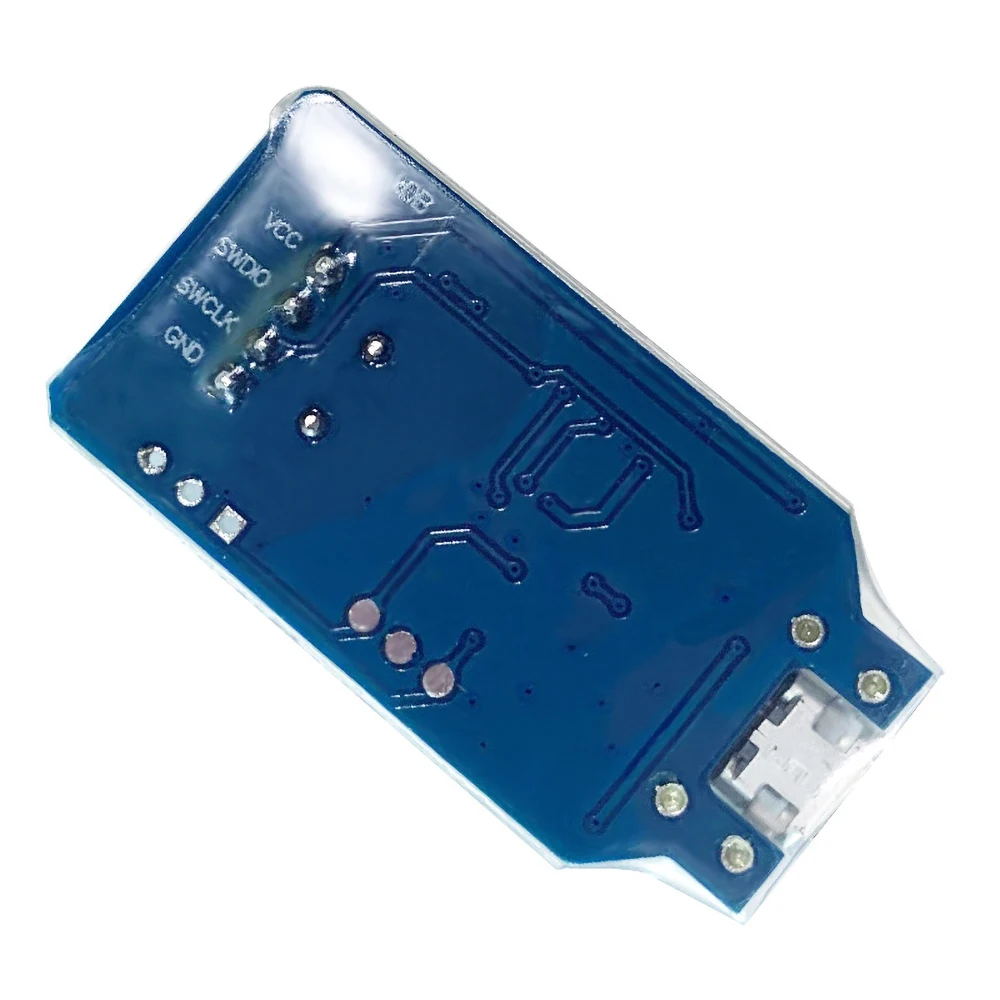

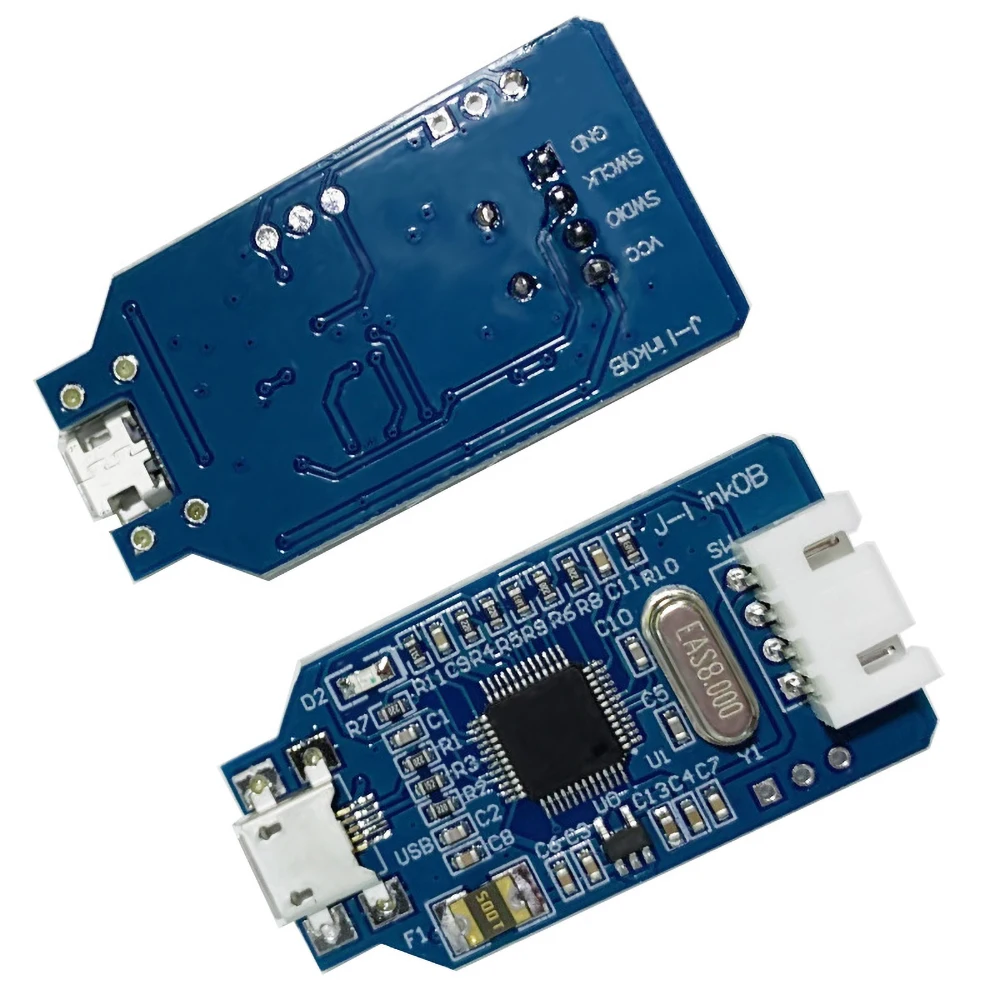

Описание интерфейса:
SWD интерфейс содержит четыре провода, VCC (= 3,3 V), GND, SWDIO (= TMS = DIO), SWCLK (= TCK = CLK)
