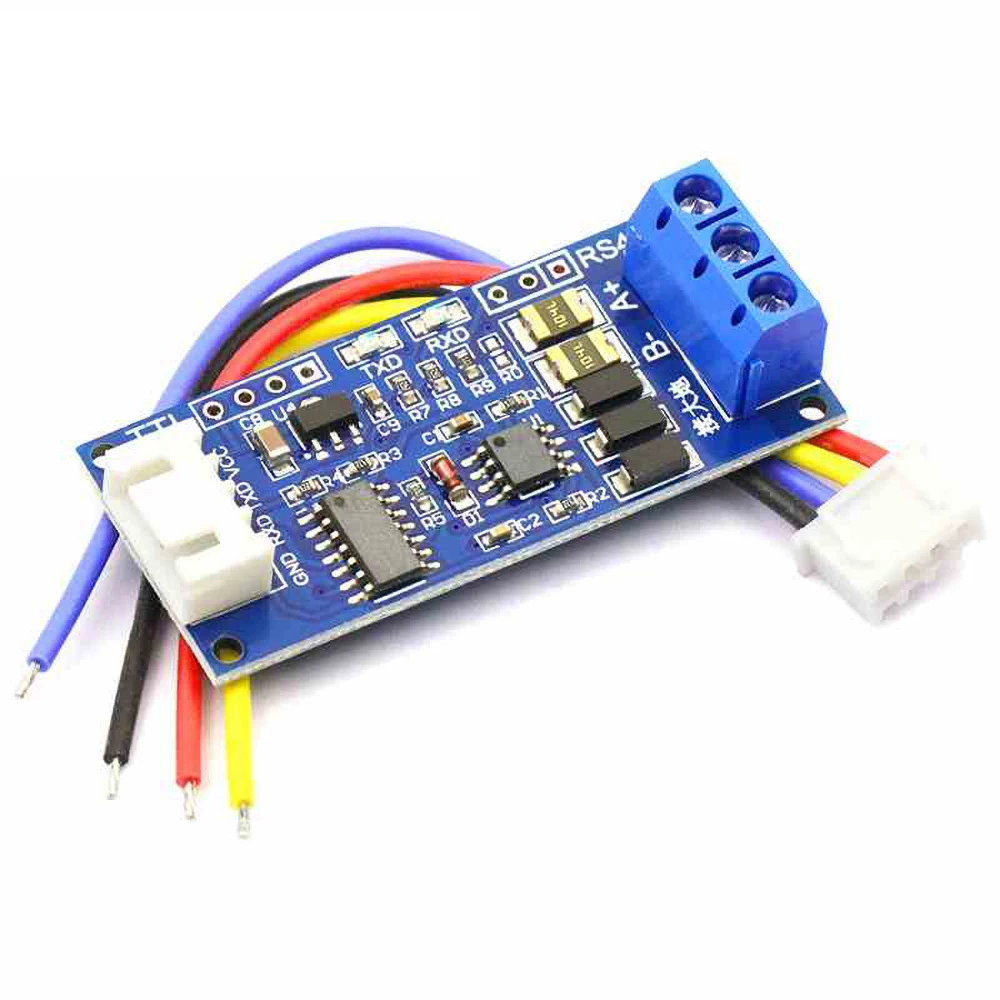

Конвертер TTL в RS485 3,3 В5,0 в, автоматический фотомодуль для Arduino AVR

TTL к RS485 модулю RS485 взаимное преобразование в TTL сигнал один чип микрокомпьютер Серийный порт UART Молниезащита аппаратное автоматическое управление потоком

Этот прозрачный модуль передачи реализует взаимное преобразование TTL сигнала и RS485 сигнала, но каждый должен знать, что 485-полудуплексная связь. Этот метод связи может осуществлять двустороннюю связь, но он не может быть осуществлен в обоих направлениях одновременно. По очереди; То есть каждый сегмент канала связи может быть отправителем или приемником, но в то же время информация может иметь только одно направление передачи.

Осуществите автоматическое управление потоком сигнала RS485, автоматическое переключение направления отправки и приема, используя этот модуль так же просто, как и управлять последовательным портом.

Скорость передачи данных: 110 ~ 256000bps

Основные характеристики модуля:

(1) Широкое напряжение источника питания (3,0 V ~ 30V) Предельное напряжение составляет 33V, рекомендуется использовать в течение 30V, И минимальное напряжение должно быть больше, чем 2,8 V.

(2) совместим с 3,3 V и 5,0 V сигналов, оба могут соответствовать модуль

(3) Он имеет чрезвычайно высокую производительность EMC и EMI.

(4) Сильная способность анти-помех, при использовании мощного 485 молниезащиты, Рабочая температура от-40 ℃ до + 85 ℃.

(5) с проводными клеммами и силиконовым проводом, очень удобно использовать.

(6) с RXD, TXD сигнальным индикатором

Характеристики модуля:

(1) Этот модуль полностью считает дизайн защиты от молнии и защиту от помех шины 485 и имеет чрезвычайно высокую производительность EMC (электромагнитная совместимость) и EMI (электромагнитная защита от помех). Когда передача на большое расстояние в поле, Подключите конец модуля «Земля», подключаемый к земле, может играть хорошую роль в защите от помех и молнии, что делает автобус 485 более безопасным; Нет необходимости подключаться к земле во время внутренней короткой дистанционной передачи.

(2) со стандартным 2,54 шаг штыревые разъемы, это удобно для вашего вторичного развития

(3) Соответствует сопротивлению 120 Ом. Короткое замыкание R0 может обеспечить соответствие сопротивления. Рекомендуется короткое замыкание для дальней передачи.

(4) Поддержка многомашинной связи, по крайней мере 40 узлов могут быть подключены к той же сети

(5) он может быть горячим, и сигнал не будет заблокирован

(6) защита от помех проводка и медный метод укладки для предотвращения помех сигнала
