Особенности продукта:
Встроенная Многоканальная керамическая антенна GNSS, поддержка GNSS L1, Частотные точки L2
AN-168G4L TOPGNSS-Это высокоточная недорогая антенна, предназначенная для удовлетворения высокоточного сельского хозяйства, морской и автомобильной навигации. Его можно использовать с ZED-F9P модулем GNSS для удовлетворения высокоточного позиционирования в сельском хозяйстве, высокоточных требований к позиционированию для кораблей и транспортных средств.
1. Использование многорепитательной точечной конструкции для обеспечения суперположения фазового центра и геометрического центра, который
Может минимизировать влияние погрешности измерений на самый низкий диапазон
2. Высокий коэффициент усиления элемента антенны и Ширина луча карты направления, чтобы убедиться, что принимающие спутники
Характеристики маски с низкой отметкой
3. Панель эффектов сопротивления multipath внутри может уменьшить погрешность измерения, вызванную мультипутным
4. Водонепроницаемость, ударопрочность и молниестойкость
Упаковочный лист: AN-168G4L 1 шт.
Поддержка системы GNSS:
GPS:L1,L2 + BEIDOU:B1,B2 + GLONASS:L1,L2 + Galileo:E1,E5b

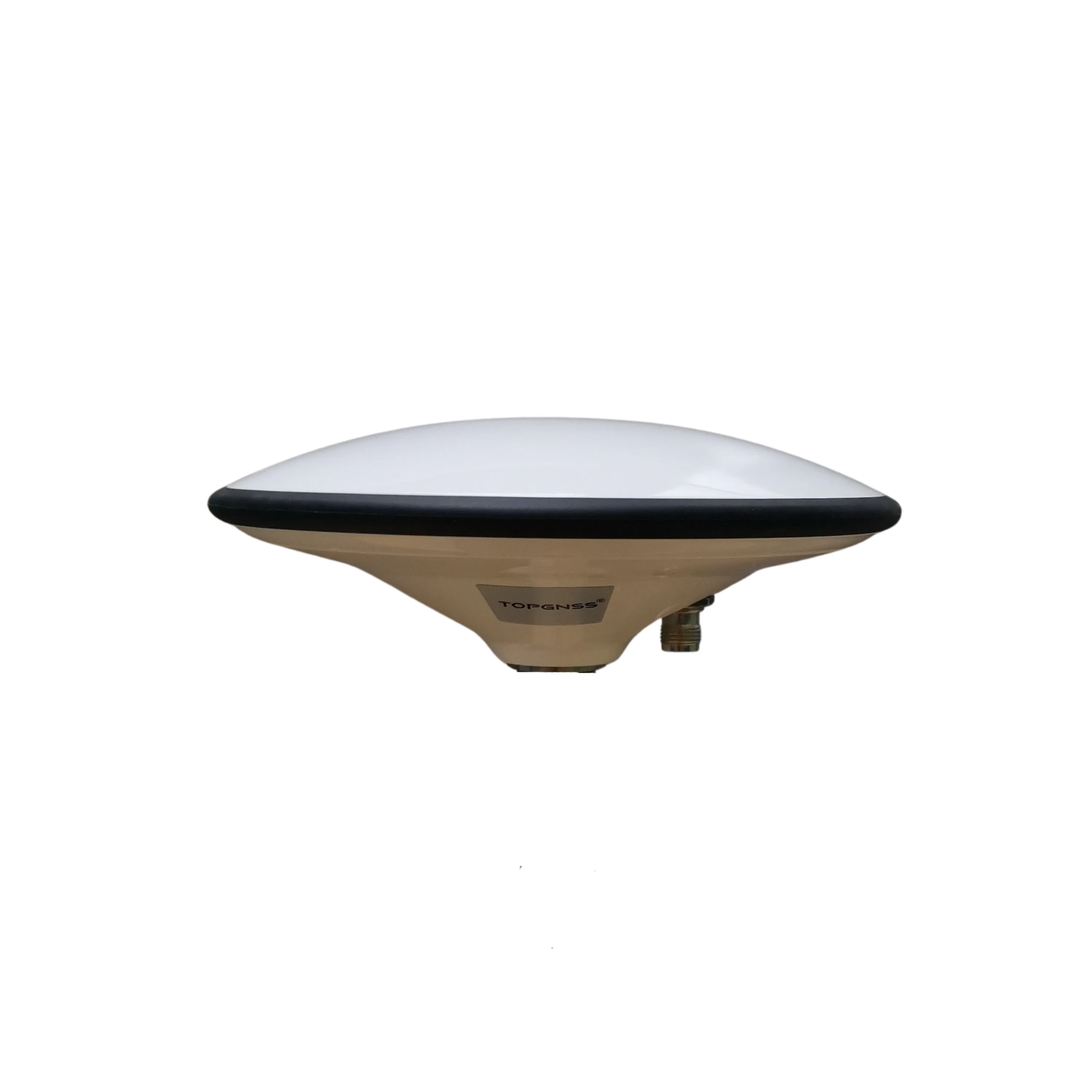

Tognss AN-168G4 GNSS антенна с ZED-F9P модуль приема спутникового рендеринга
Модель: TOP-168G4L
Технические характеристики
Характеристики антенны
Частотный диапазон (МГц)
GPS L1/L2
ГЛОНАСС L1/L2
BDS B1/B2/B3
GALILEO E1/E5b
Коэффициент усиления (dBi)
<5,5
Антенна AR (дБ)
≤ 3,0
Ошибка фазового центра (мм)
± 2
Поляризация
Круговая поляризация правой руки
Сопротивление порта
50 Ом
Электрические характеристики
Коэффициент усиления LNA (дБ)
40 ± 2
Уровень шума (дБ)
≤ 1,8
VSWR
≤ 2,0
Рабочее напряжение (В)
3,0 V-12,0 V
Рабочий ток
≤ 45 мА
Структурные характеристики
Тип соединителя
TNC-K

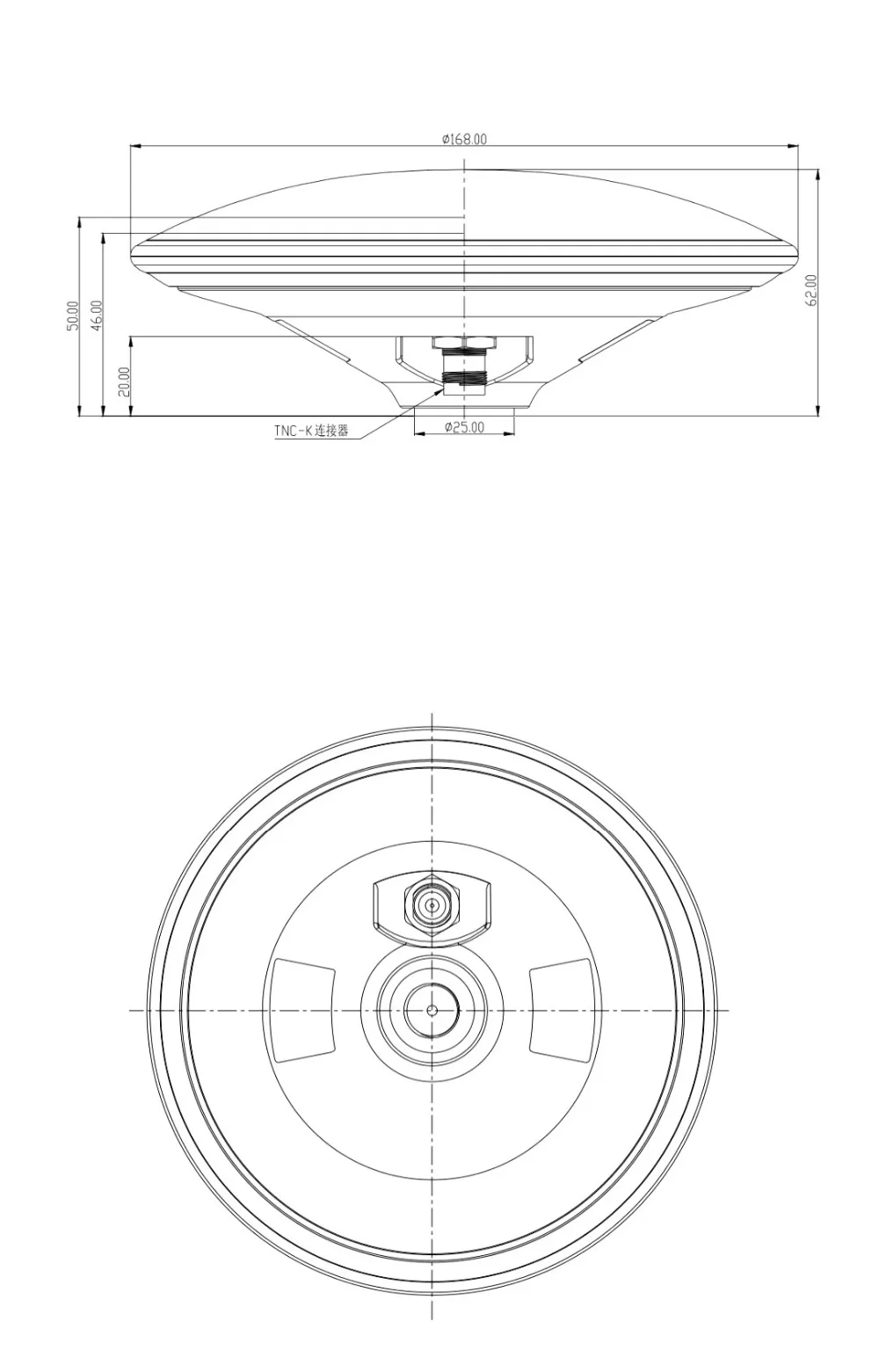

Размер антенны (мм)
Φ168*662
Вес (г)
300
Рабочая среда
Рабочая температура (℃)
-40 - + 70
Температура хранения (℃)
-55 - + 85
Водонепроницаемый класс
IP67
Упаковочный лист (каждый):
GNSS антенна AN-168G4L 1 шт.
