Руководство по заказу:
Посылка A: две доски, два канала, набор для самостоятельной сборки, вам нужно принести свои собственные сварочные инструменты и собрать их самостоятельно;
Посылка B: две платы, два канала, готовая доска, сварка и тестирование завершены;

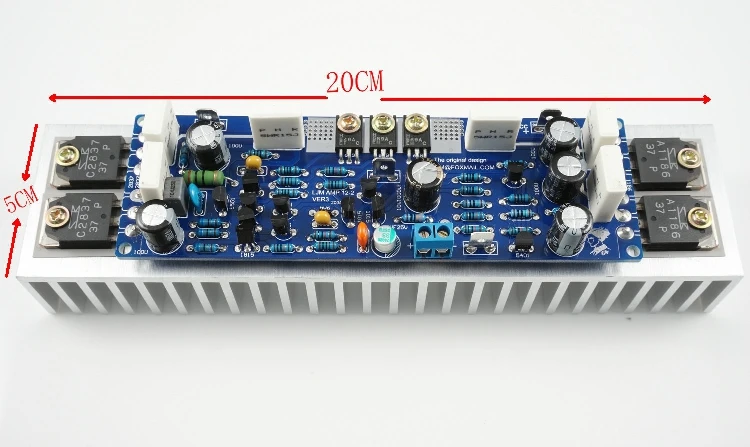

Посылка C: готовая доска с радиатором, моно, если вам нужны два канала, пожалуйста, купите две копии;
Посылка D: моно сабвуфер с радиатором.

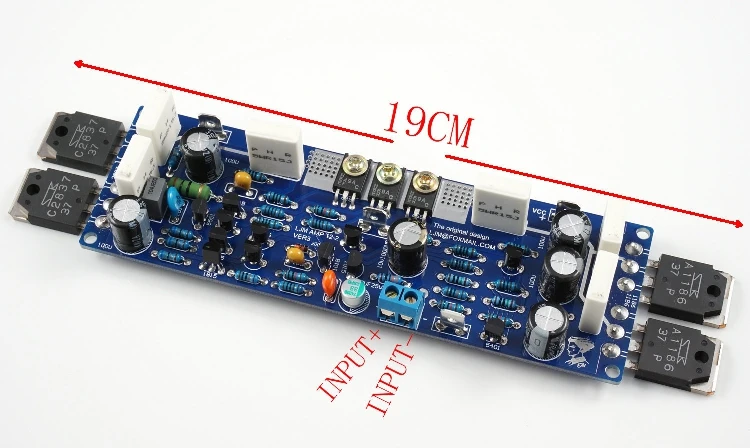

L12-2 усилитель мощности задний сценический комплект. Высокопроизводительный усилитель, разработанный LJM, строго протестирован.
L12-2 в основном на основе монитора, ультра-низкий Усилитель искажений.
Первое, что нужно отметить, это то, что самые низкие искажения не означает, что это может быть лучший усилитель прослушивания.
L12-2 больше подходит для профессиональных пользователей, у которых очень высокая точность требований к деталям.
Голос становится холоднее и тверже. Требует внимания.
Схемы не предусмотрены для всех моделей LJM. Не покупайте, если вы возражаете.
Напряжение питания в пределах + -55 в.
Параметры:
Мощность = 120 Вт/8R + -50 В напряжение
200W 4R +-с алюминиевой крышкой, 50В напряжение
THD<0.0005% 1K HZ 10W
SR = 35 В/США
Коэффициент демпфирования> 200, 8 Ом нагрузки
Вход Чувствительность = 1,6 V выход 120W 8R
Диапазон частотной реакции = 15 Гц-50K Гц (-3 дБ)
20 Гц * 20K HZ =-0,02 дБ
Ток покоя = 80 мА
Диапазон напряжения = положительное и отрицательное двойное напряжение постоянного тока + -12 В до + -55 в
Коэффициент усиления напряжения = 31 раз
L12-2 имеет более тысячи пользователей с 2006 года, и они получили очень хорошие отзывы. Это классическая модель серии L.
Стабильная и надежная, первоклассная производительность. Усилители серии L строго измеряются различными инструментами, которые ни в коем случае не похожи на аналоги различных брендов в Интернете.
Серии L были исследованы и улучшены в течение длительного времени в течение нескольких лет, а также тестирование надежности, пожалуйста, будьте уверены в использовании.

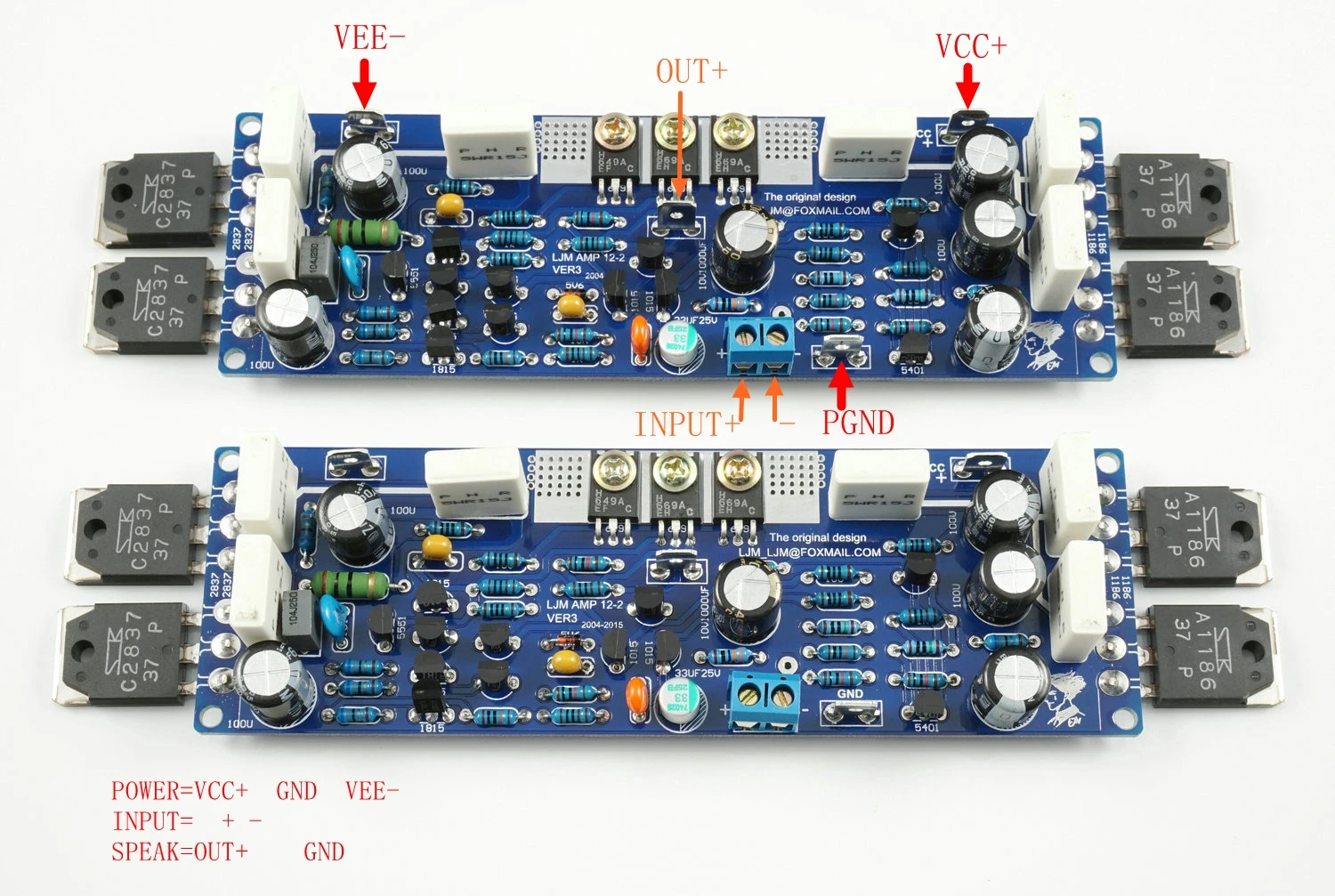

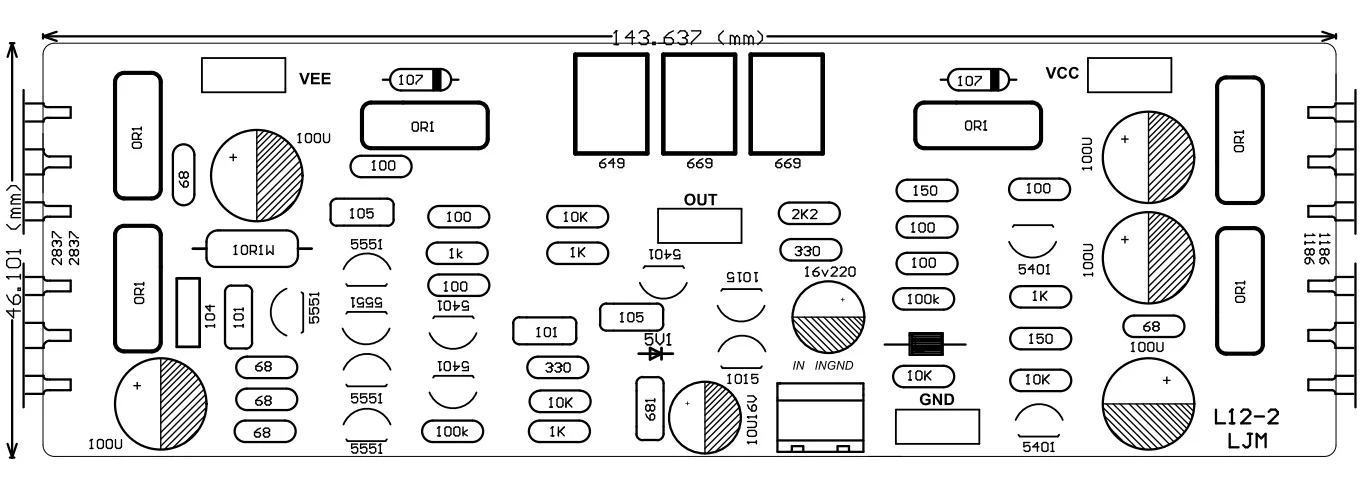

Запасные части должны быть сварены сами по себе, как показано на рисунке после установки:
Таблица испытаний:

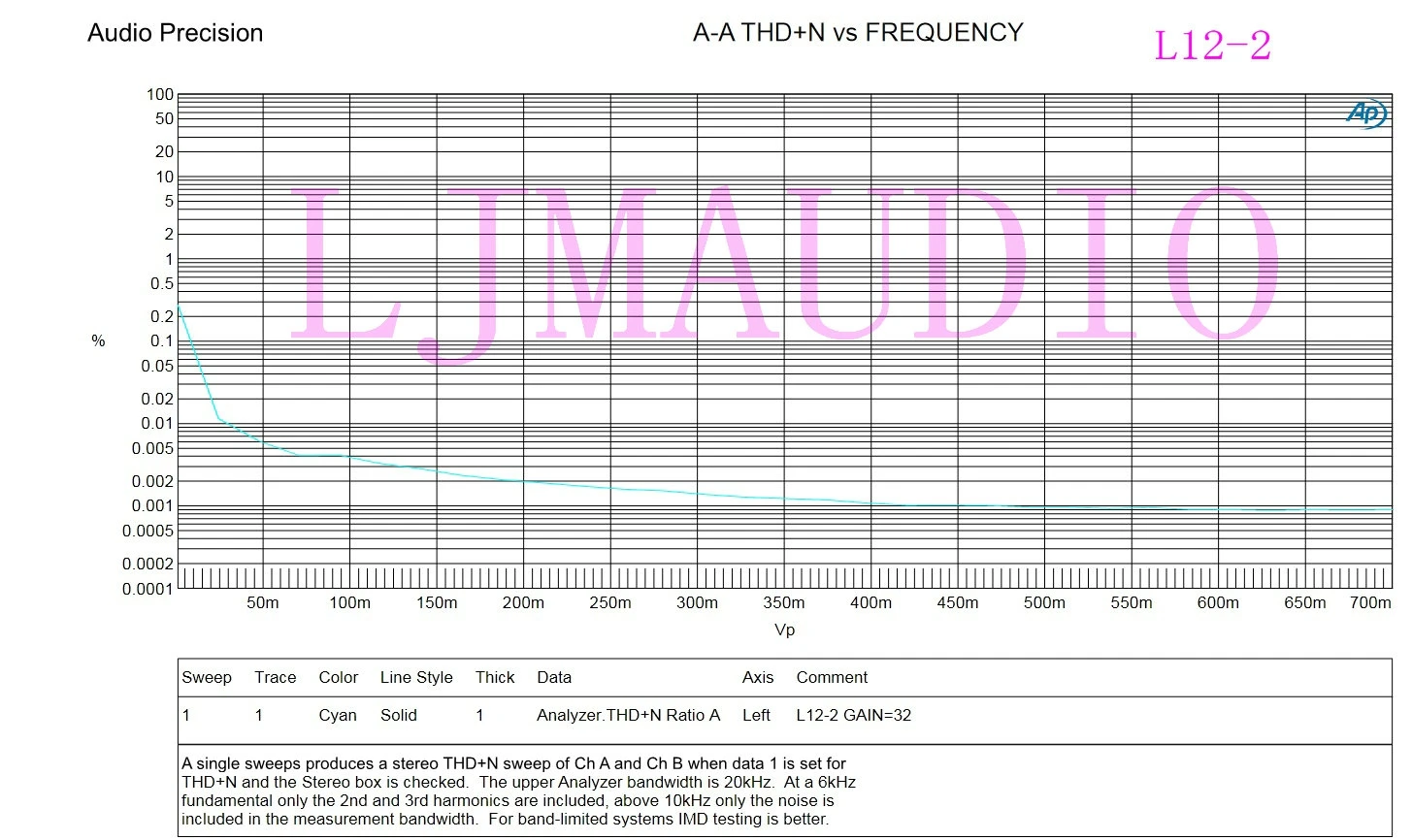

Входной сигнал-THD + N тест
Когда входное напряжение составляет 700мв, выходное напряжение составляет около 23VPP, а нагрузка-резистор 8 Ом.
Следующий тест на рис.: Использование мощности 8 Ом 1000 Вт.
THD + N ≈ 0.0009%

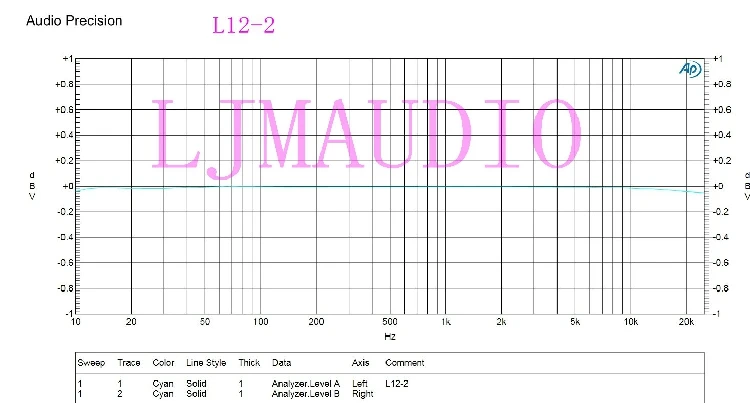

Частотная характеристика:
20 Гц-20 кГц <-0,02 дБ

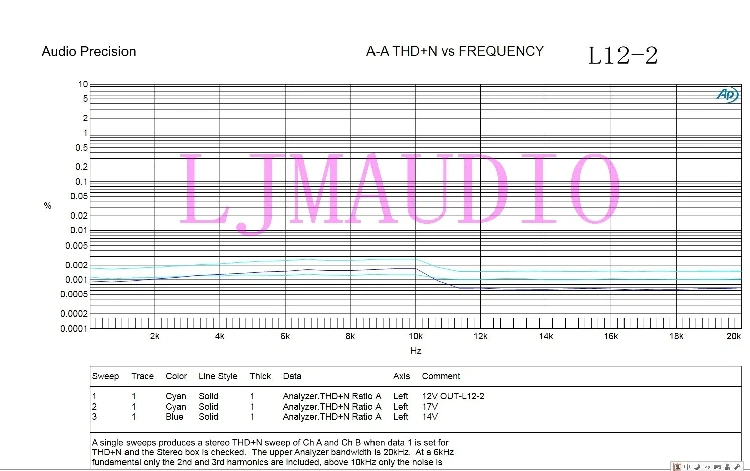

THD + N

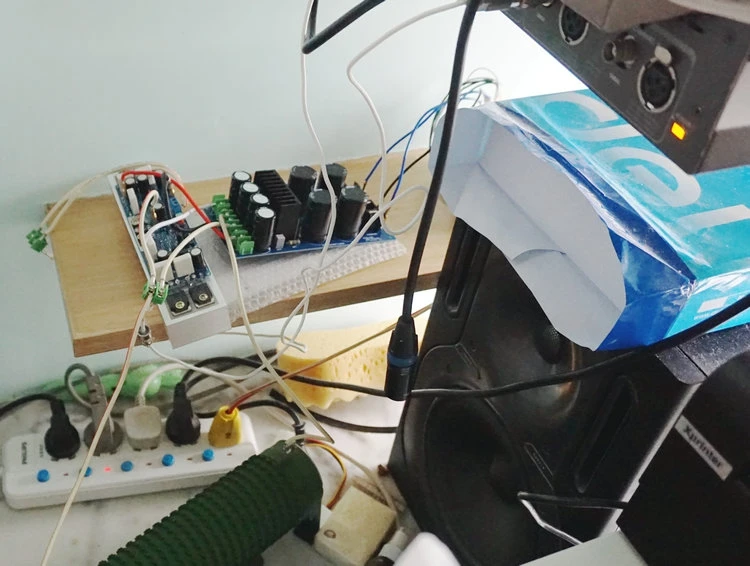

В тесте, если используется фильтрующий конденсатор большой емкости и трансформатор. Будет меньше низкочастотных искажений.
Испытательный трансформатор двойной 24V 200VA.
Фильтрующий конденсатор-четыре 63V5600UF.
Более крупные конденсаторы будут иметь меньше низкочастотных искажений. Этот тест только для справки, и фактическое производство напрямую связано с трансформатором, фильтрующим конденсатором и т. д. повлияет на количество искажений

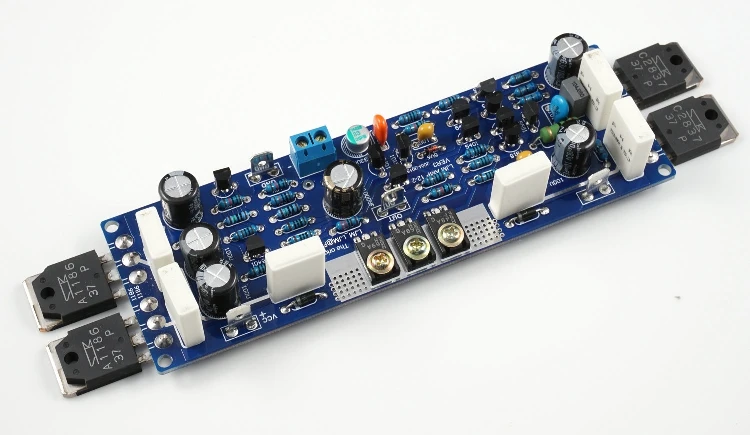

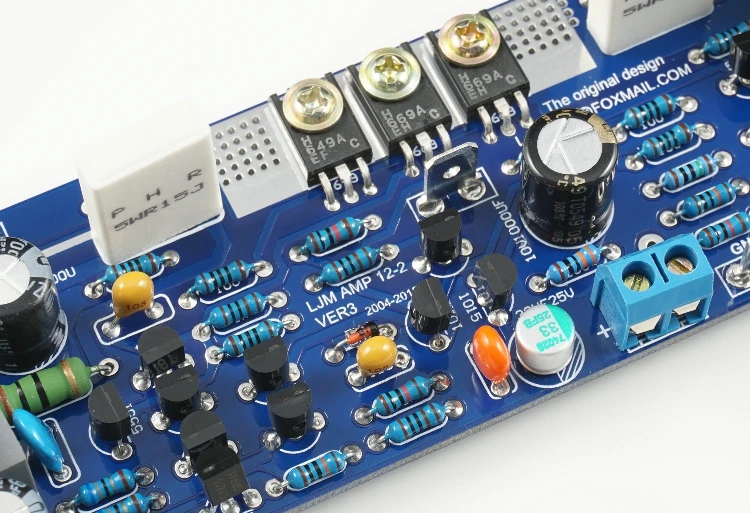

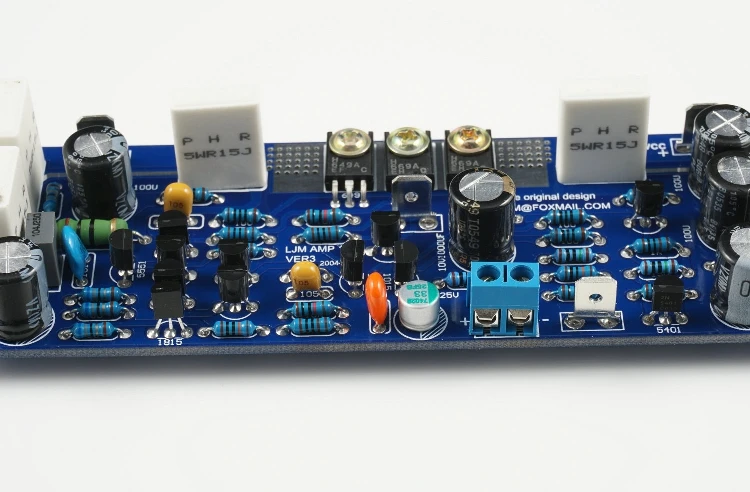

В комплект входят все компоненты на рисунке, включая мощные трубки и изоляционные Листы. Как показано на рисунке.
PCB принимает 2 мм толщиной материала 75 мкм толщиной медной пленки.
Схема, разработанная нашей компанией, принимает ассиметричное усиление, Ввод кода cascode, одностороннее усиление постоянного тока и дополнительные отзывы на стадии вывода.
Увеличение напряжения в 31 раз.
Ток тока на канал составляет 40 мА, работает в классе AB.

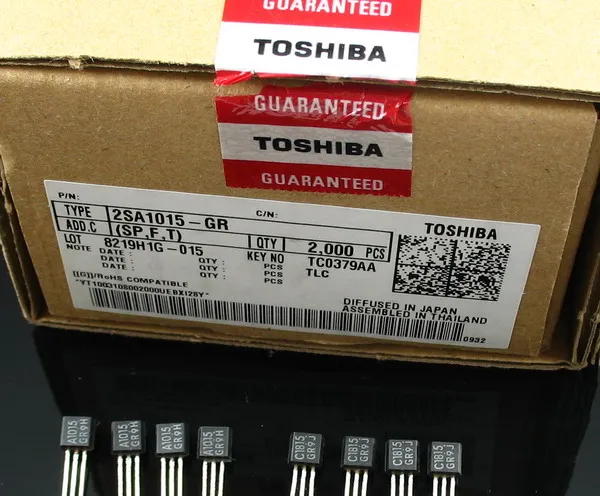

Маленькая сигнальная трубка принимает оригинальную трубку с низким уровнем шума TOSHIBA, а оригинальная трубка с низким уровнем шума Используется в качестве источника тока и усилителя напряжения.

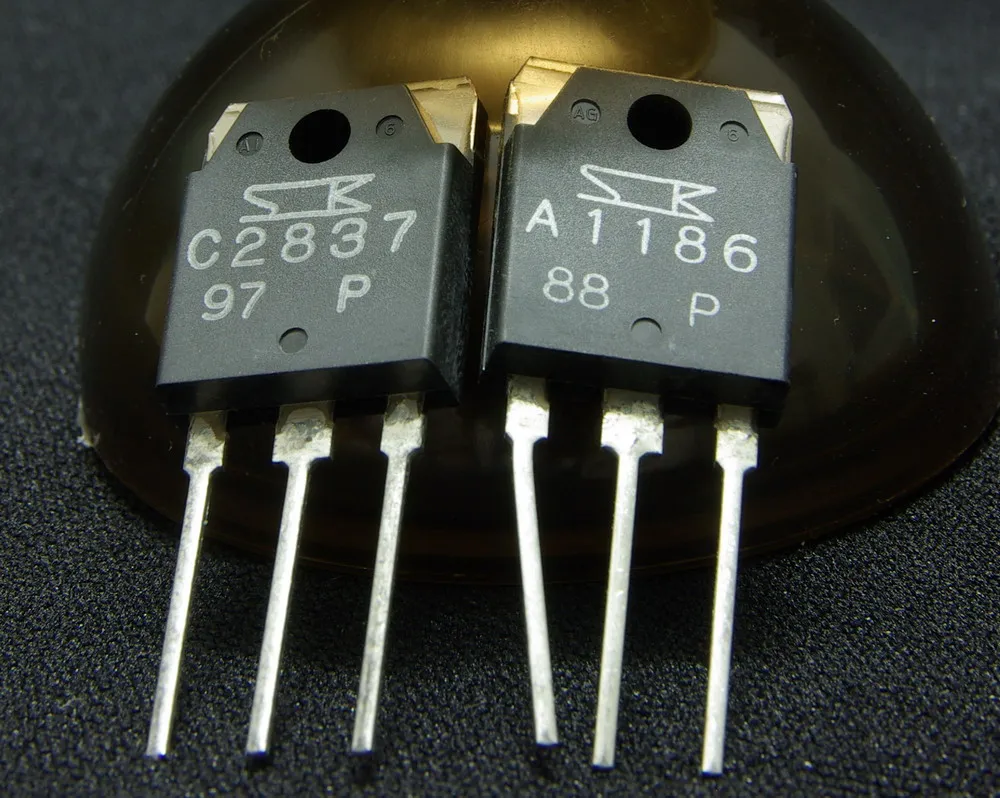

Выходная трубка принимает оригинальную импортированную Sanken ультра-высокую частоту FT 70M, и мультиэмиттерную LAPT аудио известную трубку.

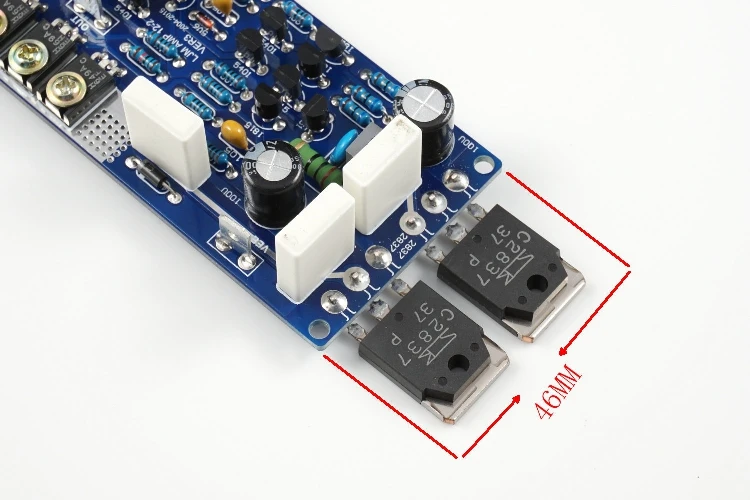

2SA1186 2SC2837, две пары выходных трубок на канал.

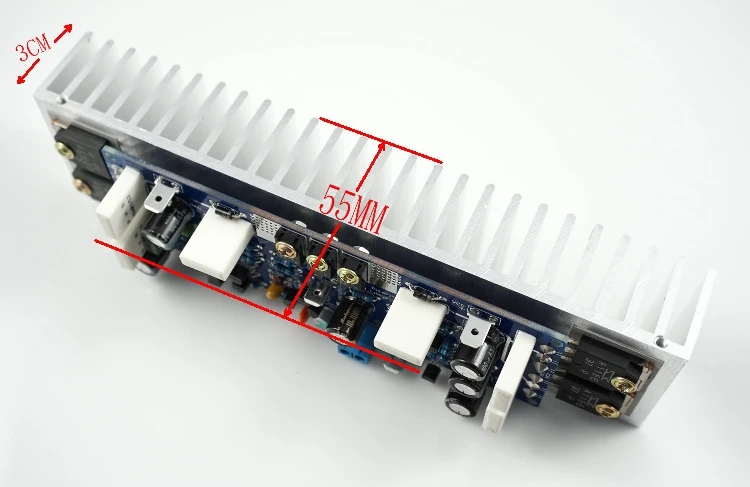

Удобный способ установки, один канал должен только установить большую трубку на радиатор.
И большая трубка может быть установлена на различных радиаторах произвольно.
Менее +-50 В. Нагрузка 8 Ом может выводить мощность 120 Вт.
Испытательная нагрузка составляет 6,6 Ом

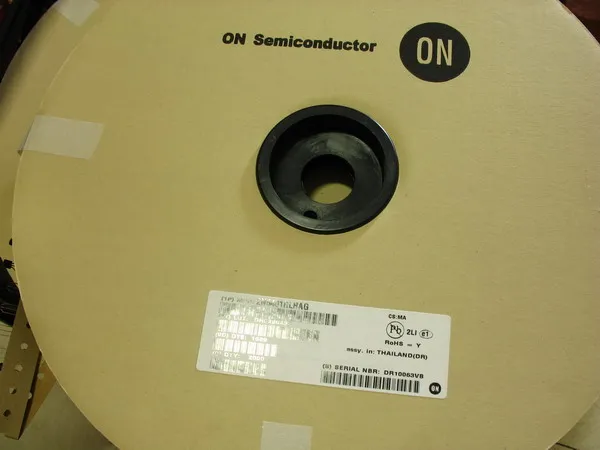

Все конденсаторы импортируются из оригинальных аутентичных лицензированных продуктов.
Транзисторы Аутентичные и лицензированные от TOSHIBA ONSEMI SANKEN. Гарантия качества.
