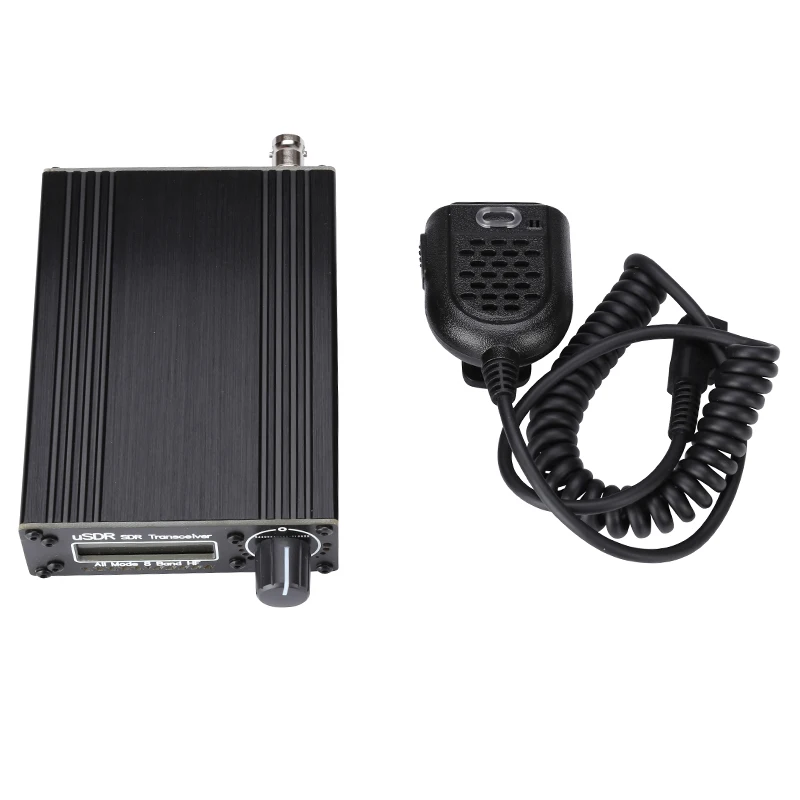

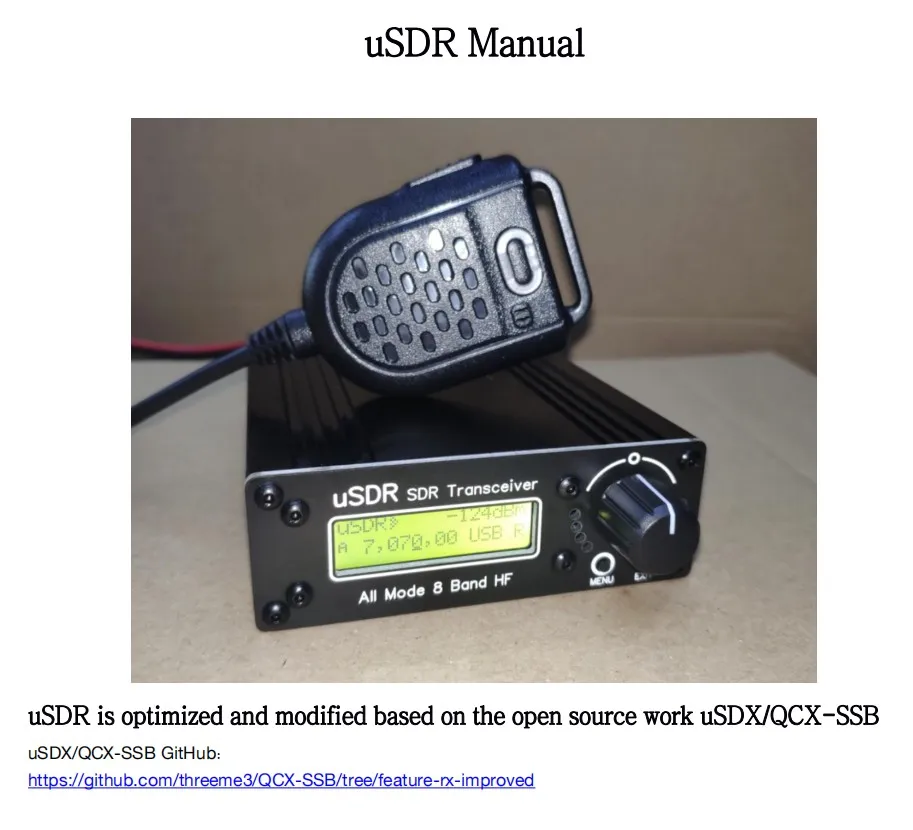

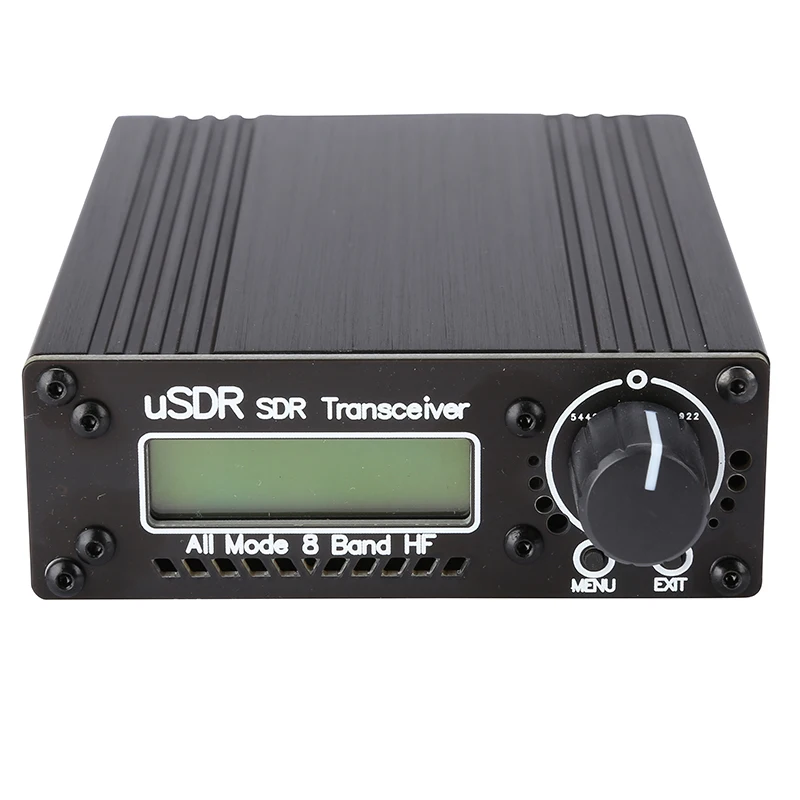

USDR uSDX 1015172030406080m 8 полос SDR все режимы HF SSB QRP трансивер совместимый с uSDX QCX-SSB

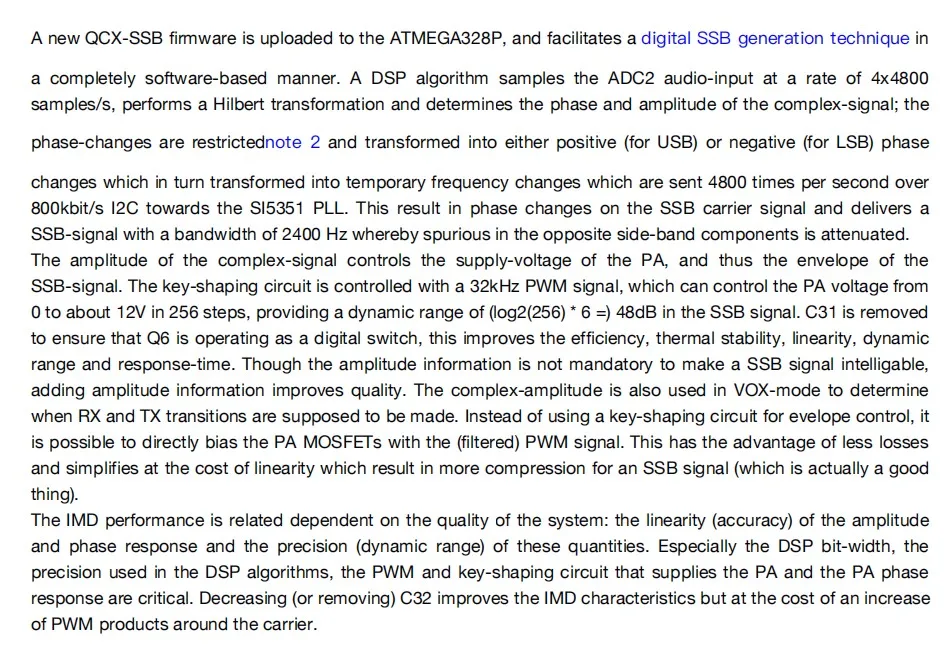

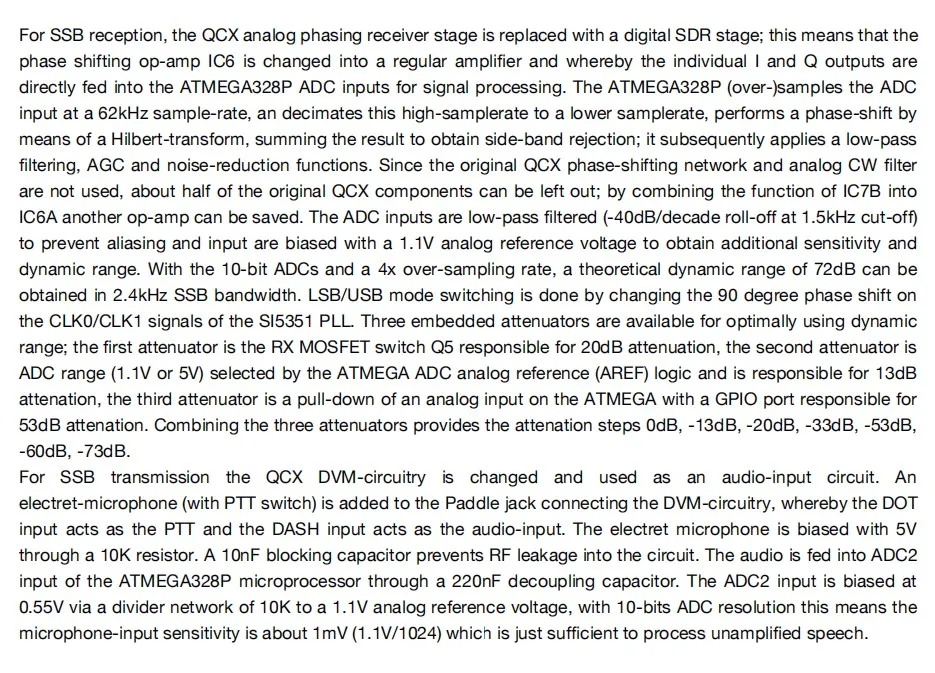

Он оптимизирован для QCX-SSB аппаратных средств с открытым исходным кодом. Мощное программное обеспечение поддерживает использование меньшего количества аппаратных средств для завершения SW трансивера и поддерживает режим SSB (качество приема очень хорошее, качество передачи немного хуже). Кроме того, разработчик также разработали для него режим AM/FM, но AM/FM определяется как функция подарка. Не ожидайте, что AM/FM слишком высокий.

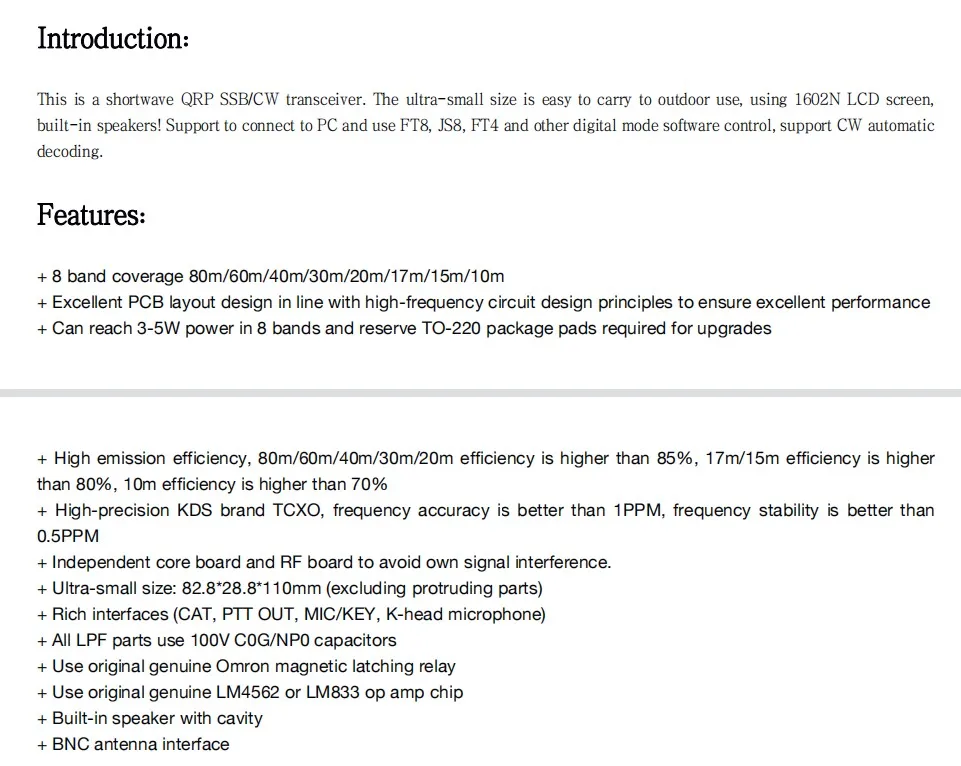

Параметры

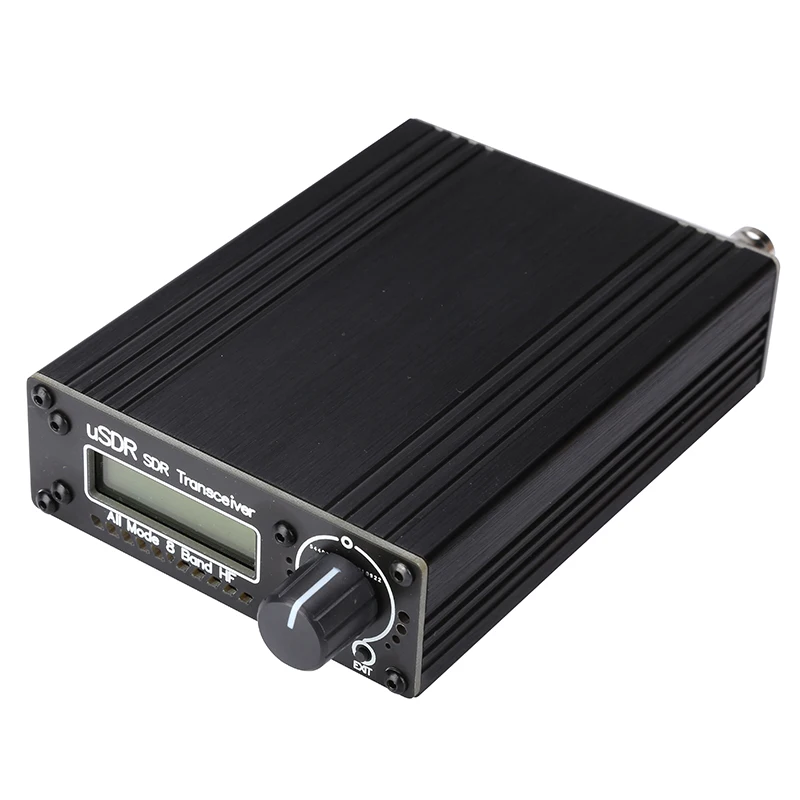

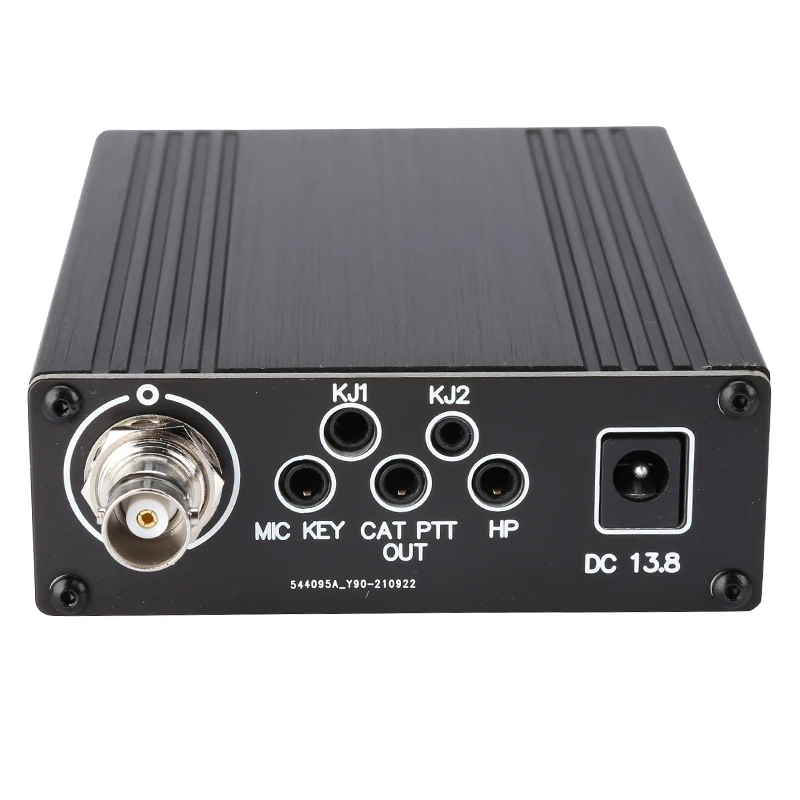

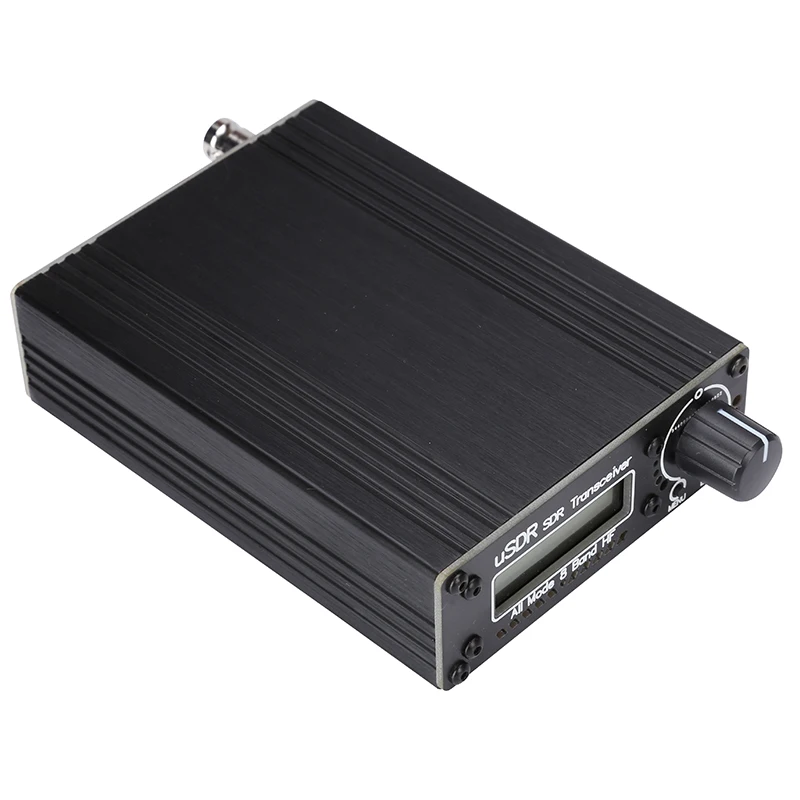

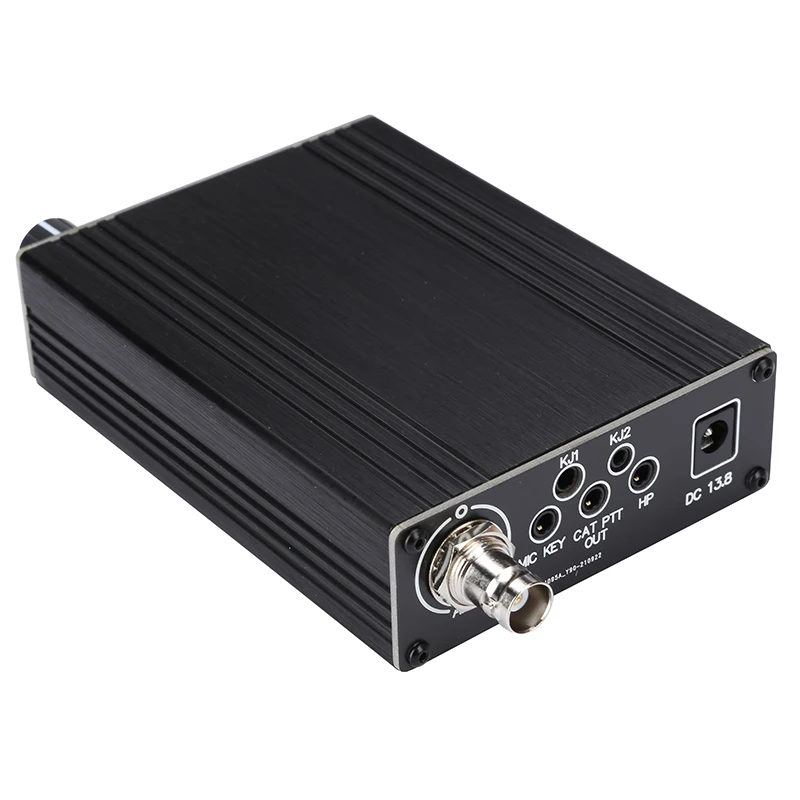

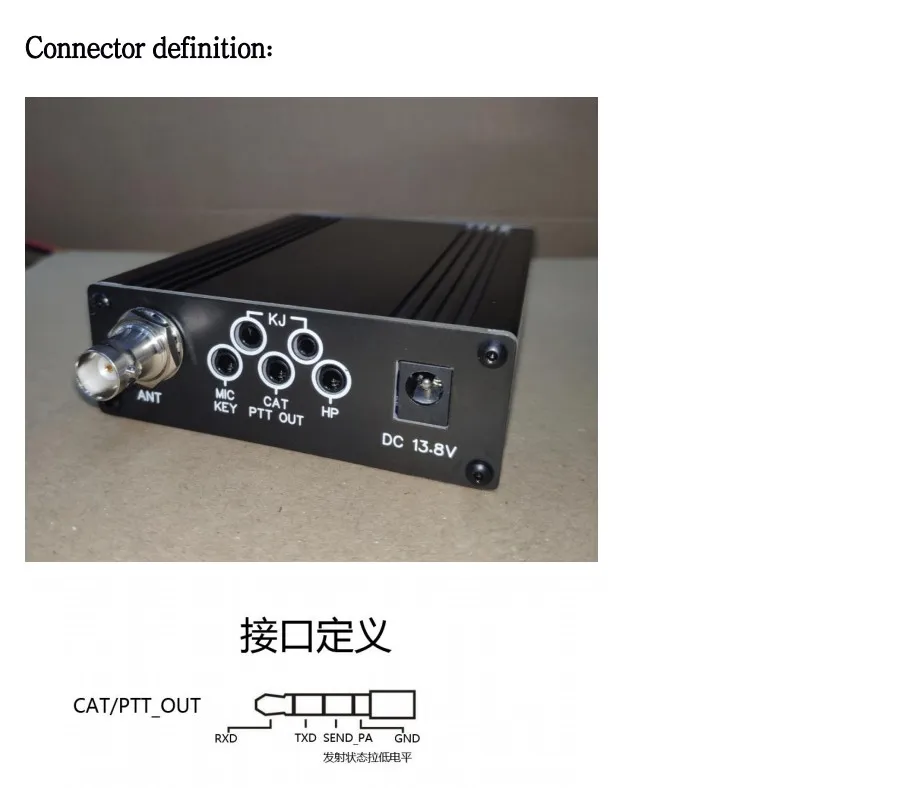

Размер корпуса: 82,8 мм * 28,8 мм * 110 мм;Взаимодействие и дисплей: Поворотный кодировщик; Меню + ключ выхода; 1602n ЖК-дисплей.Выходной разъем для наушников (маркированный HP);Интерфейс Cat и PTT _ Out (помечен котом);Микрофон и клавишный интерфейс (отмеченный микрофон/ключ);K-head ручной микрофон или гарнитура интерфейс (Jianwu линия последовательности, отмечены kJ);Интерфейс антенны-интерфейс BNC;Интерфейс электропитания-5,5*2,0;Встроенный рожок с полости (общий эффект).

Поддержка 8 диапазонов частот:

80-метровый радиус (3,5 МГц);60-метрового диапазона (5,3 МГц);40 м (7 МГц);Водонепроницаемость: 30 метров (10 МГц);20-метрового диапазона (14 МГц);17-метрового диапазона (18 МГц);15-метровый ремешок (21 МГц);Диапазон 10 м (29 МГц);

PA структура и выходная мощность:

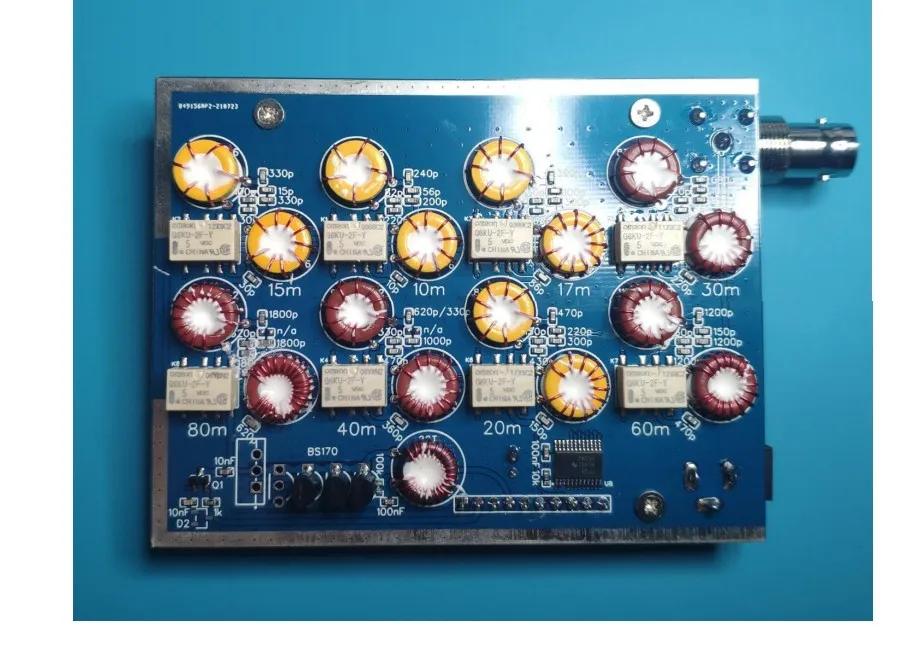

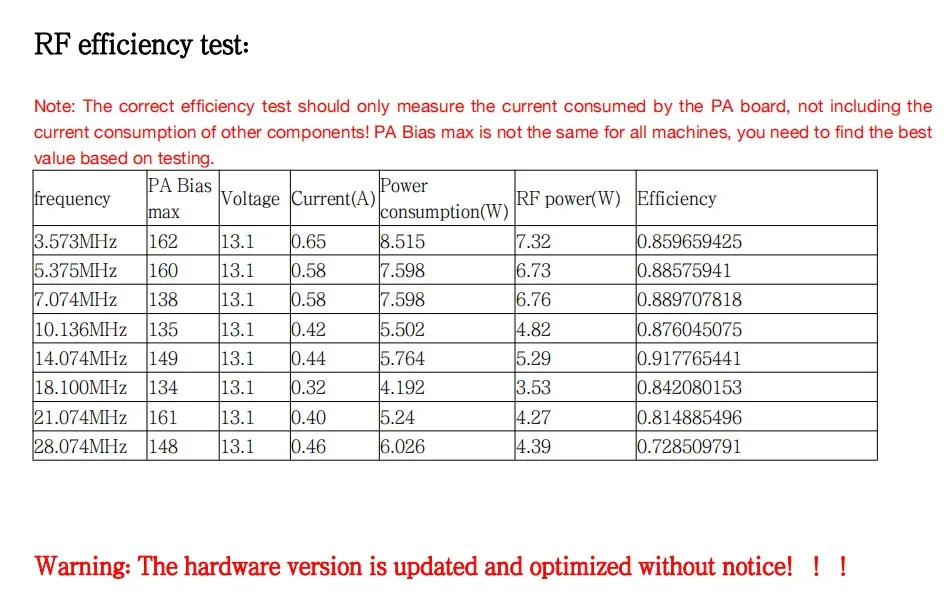

Три-92 Упакованные трубки bs170 используются, и мощность передачи 3-5 Вт (одна прокладка bs170 и irf530 предназначена для самостоятельного обновления).Рабочее напряжение: 9-13,8 В (максимум 15 В, но не рекомендуется, и мощность передачи упадет ниже 13,8 В)Ток в режиме ожидания: < 90 мА (встроенный динамик и громкость 0) / < 80 мА (Внешняя гарнитура и громкость 0)Оборудование, проданное на этот раз, является аппаратным средством после 3 итераций. Все известные дефекты были изменены, но я надеюсь, что он сохранит оригинальный дизайн как можно больше, чтобы Любители могли запросить больше информации на вышеуказанном веб-сайте, чтобы облегчить DIY или шлифовку на более позднем этапе. Аппаратные показатели этих продаж соответствуют или превышают оригинальный дизайн. Компоненты являются высококачественными компонентами, приобретенными Lichuang mall, PLL принимает 0.5ppm TCXO температурный Компенсированный кристаллический осциллятор, LPF часть принимает 100V np0 / c0g конденсатор, импортированное порошковое магнитное кольцо, И реле-магнитное удерживающее реле Omron.Однако оборудование DIY нельзя сравнить с коммерческими машинами. Могут быть такие или такие дефекты. Если вы выберете, вы будете приняты. Пожалуйста, знайте.Другие Примечания: чип операционного усилителя lm4562 является подлинным; Реле является подлинной технологией демонтажа Omron. Пожалуйста, внимательно подумайте об этом, если вам это интересно. Частота будет примерно откалибрована перед поставкой готовой машины (погрешность + - 10 Гц).
