Усилитель звука высокой мощности SOCL 506 TEF печатная плата 500 Вт 600 Вт 2SC5200 2SA1943 моно аудио усилитель преусилитель DIY

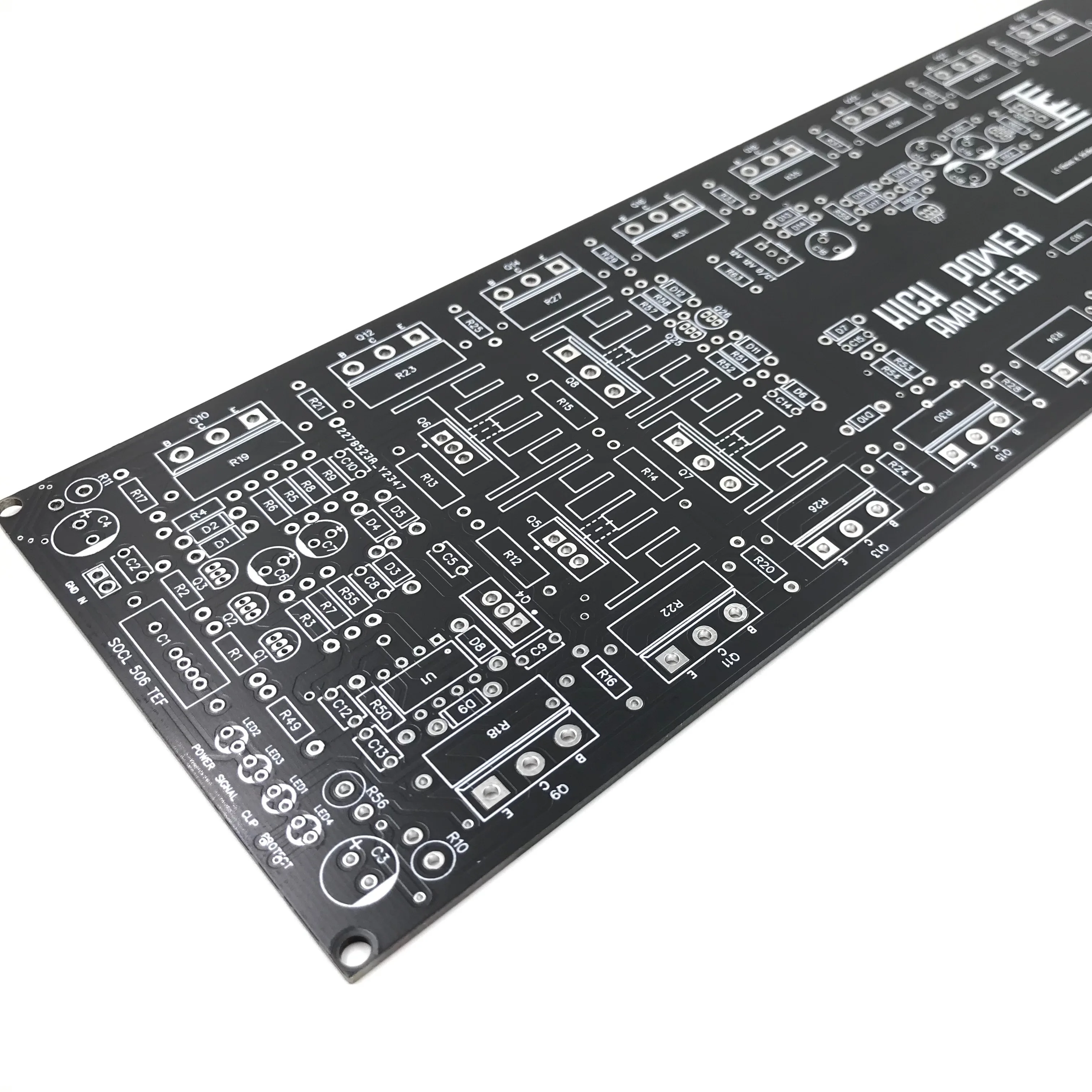

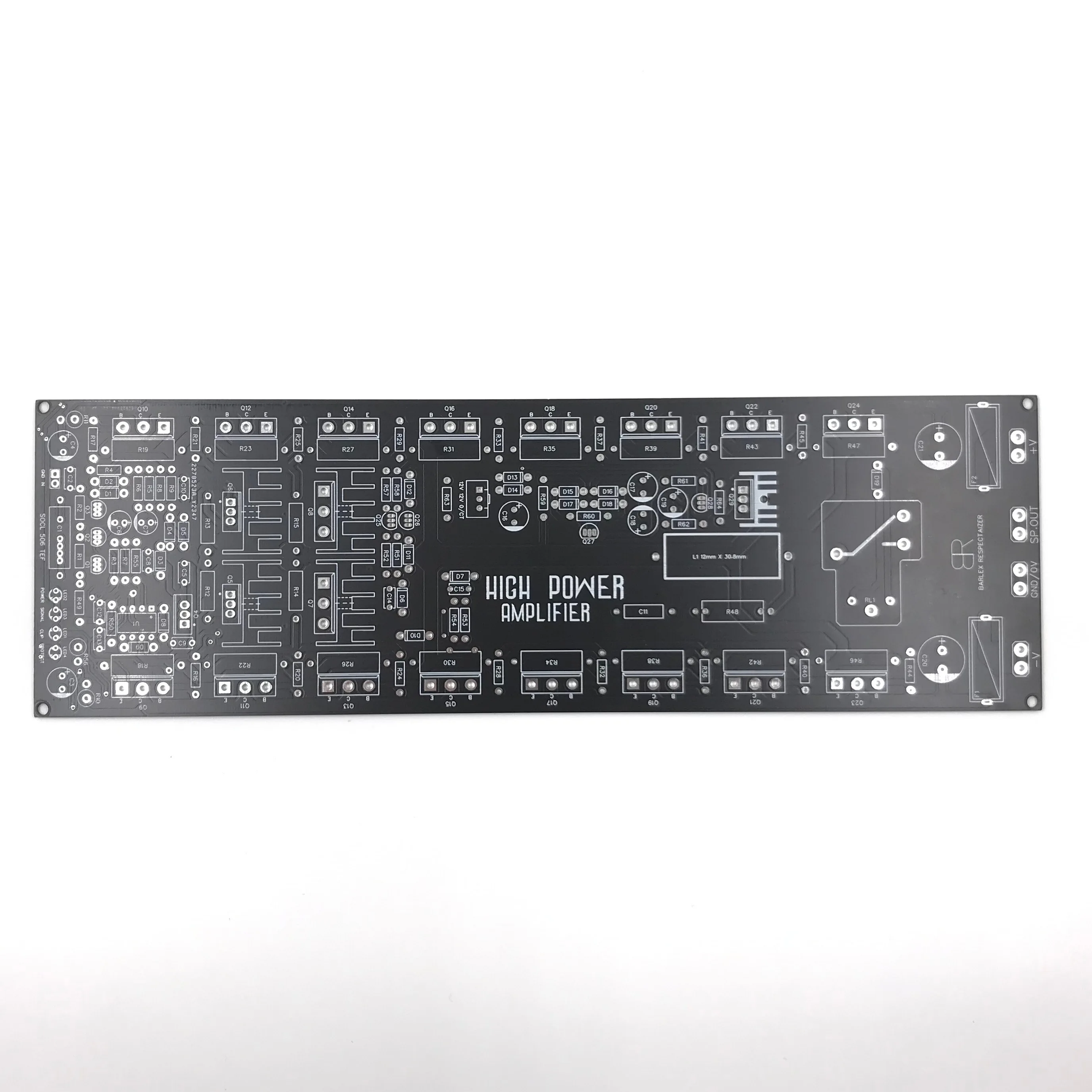

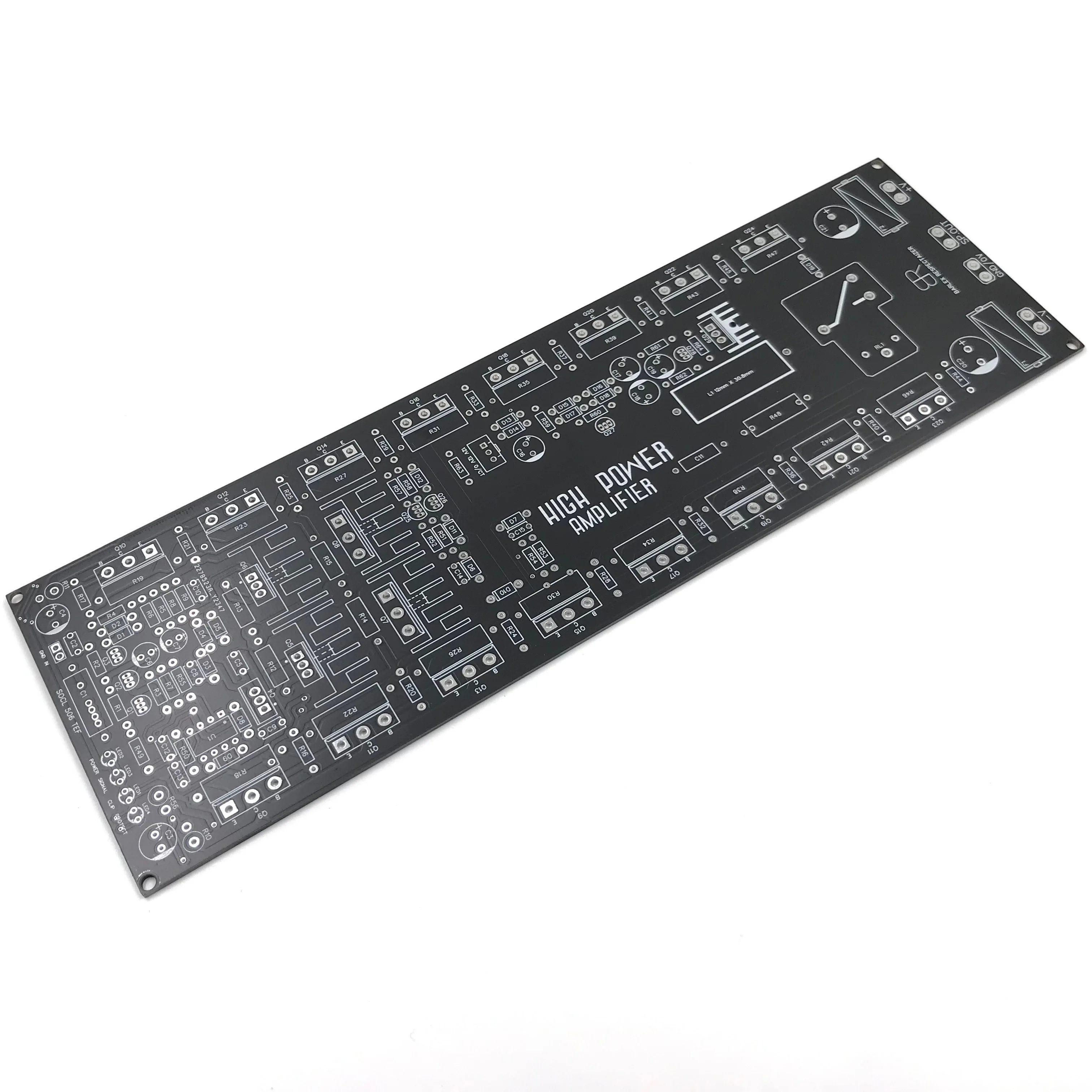

Продукт является пустой печатной платой. На этой печатной плате нет компонентов.
Особенности печатной платы:
-2 Слои печатной платы
-Материал: FR-4,
-Толщина меди: 1 унций
-Поверхность печатной платы: HASL с свинцом
-Цвет: черный
-Размеры: 85x269,77x1,6 мм
Супер качество PCB. Припой устойчив к коррозии. Качество пайки очень важно в аудио и высокочастотных схемах. Благодаря качественной отделке свинца на прокладках на печатной плате процесс пайки является высоким качеством. Качество печатной платы значительно повышает производительность работы таких схем.
Технические детали:
* В этом проекта усилителя, который разработан и построен в соответствии с этой высокой мощностью аудиовыхода, на выходном этапе используются 8 пар 2SC5200 и 2SA1943 транзисторов параллельно. На основе источника электроэнергии 47-0-47 / 10A (66VDC X 10A), вы можете получить в общей сложности 500 Вт или 600 Вт аудиовыхода от этого проекта.
* Вы можете увеличить напряжение трансформатора, используемое в проект в соответствии с вашими потребностями.
* Проект amp circuit board имеет сервопривод постоянного тока, созданный дизайнером, поэтому вам не нужно вручную регулировать смещение постоянного тока на проект.
* При включении необходимо включить два красных фонаря, и при возникновении проблем с цепью светодиод выключит защиту как символ, потому что реле не работает.
* Вы можете использовать усилитель серии SOCL с высокой выходной мощностью звука, с индикатором питания, индикатором сигнала, индикатором зажима и защитными индикаторами.
* Этот усилитель нуждается в радиаторе 2U и с ними схема работает и эффективно сочетается.
* Схема моно. Для стереофонических приложений требуются две платы PCB.
Amp печатная плата дизайнер Примечание
* C6 и C7 имеют обратную полярность, поэтому, пожалуйста, тщательно Отрегулируйте в сборе. -Поскольку отверстие для сверления стопы реле слишком маленькое, ступня компонента может быть подключена с использованием различных, так что реле может войти в печатную плату, пожалуйста, внимательно ознакомьтесь с вводом продукта и видео сборки для получения подробной информации.
* Пожалуйста, рассмотрите возможность использования оригинального комплекта Toshiba 8 2SC5200, интегрированного в TEF проект усилителя мощности.
* Вы можете использовать 47CT (67V DC) в ваших тестовых исследованиях для трансформаторного электрического напряжения в рамках проекта.
* Если вы хотите сделать этот проект, пожалуйста, внимательно посмотрите видео.
* Вы можете найти подробное видео схемы ниже
