Радиоконструктор DIY KIT часы на ATmega 169 и LCD дисплеем

Задумывался как бюджетный вариант радиоконструктора часов с ЖК дисплеем.

Для реализации этой идеи мы выбрали популярный и низко потребляемый процессор ATmega 169P. Экономичный процессор с возможностью управлять ЖК дисплеем.

Для сборки нужна паяльная станция и опыт пайки выводных и безвыводных компонентов. Уровень сложности - для начинающих.

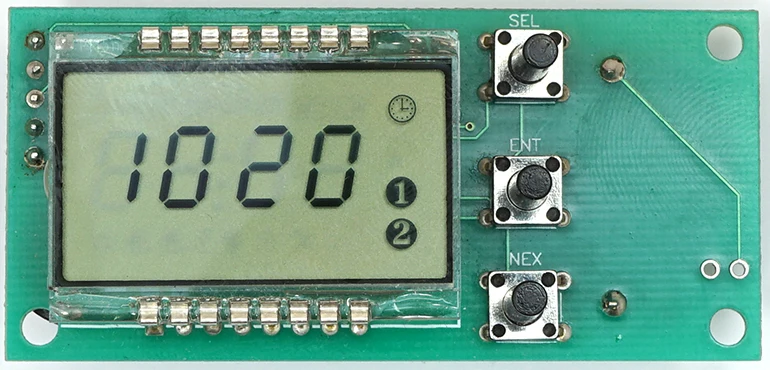

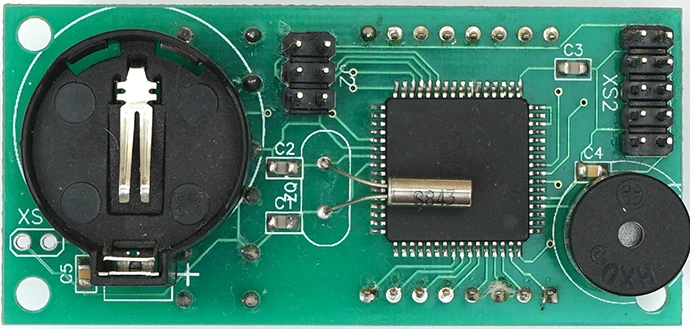

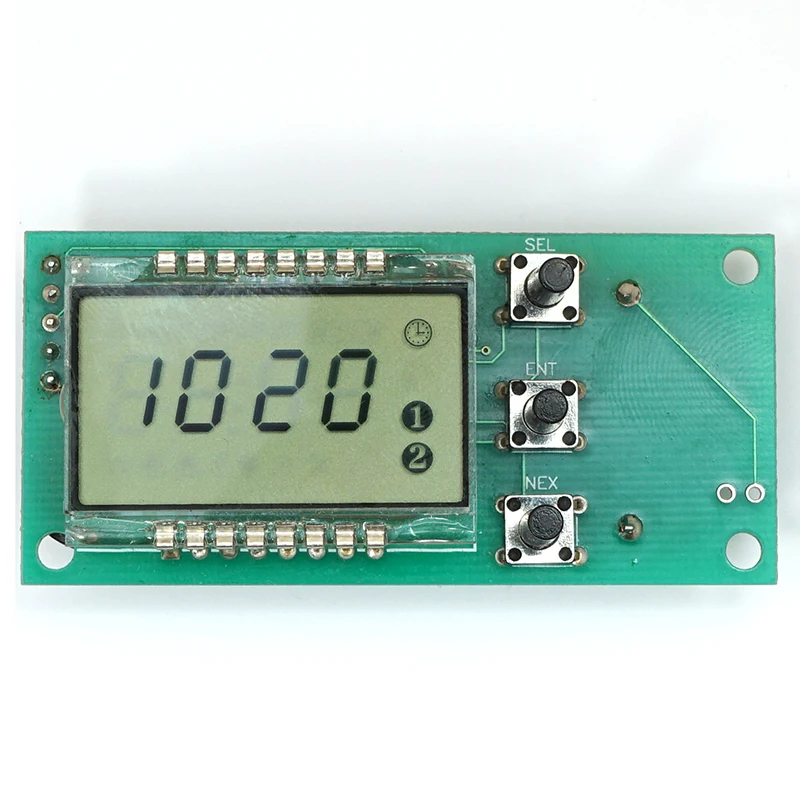

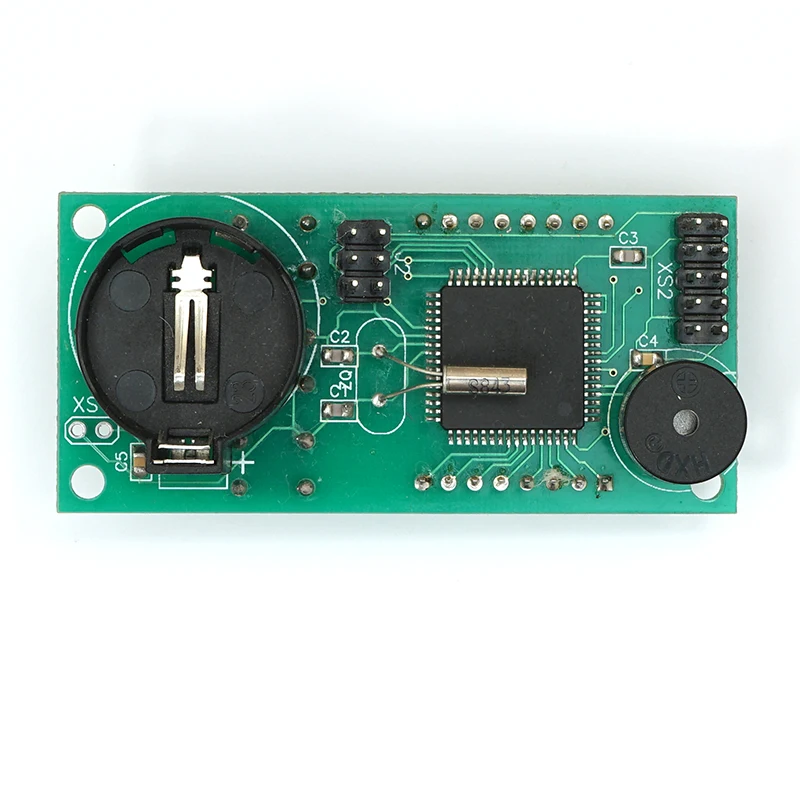

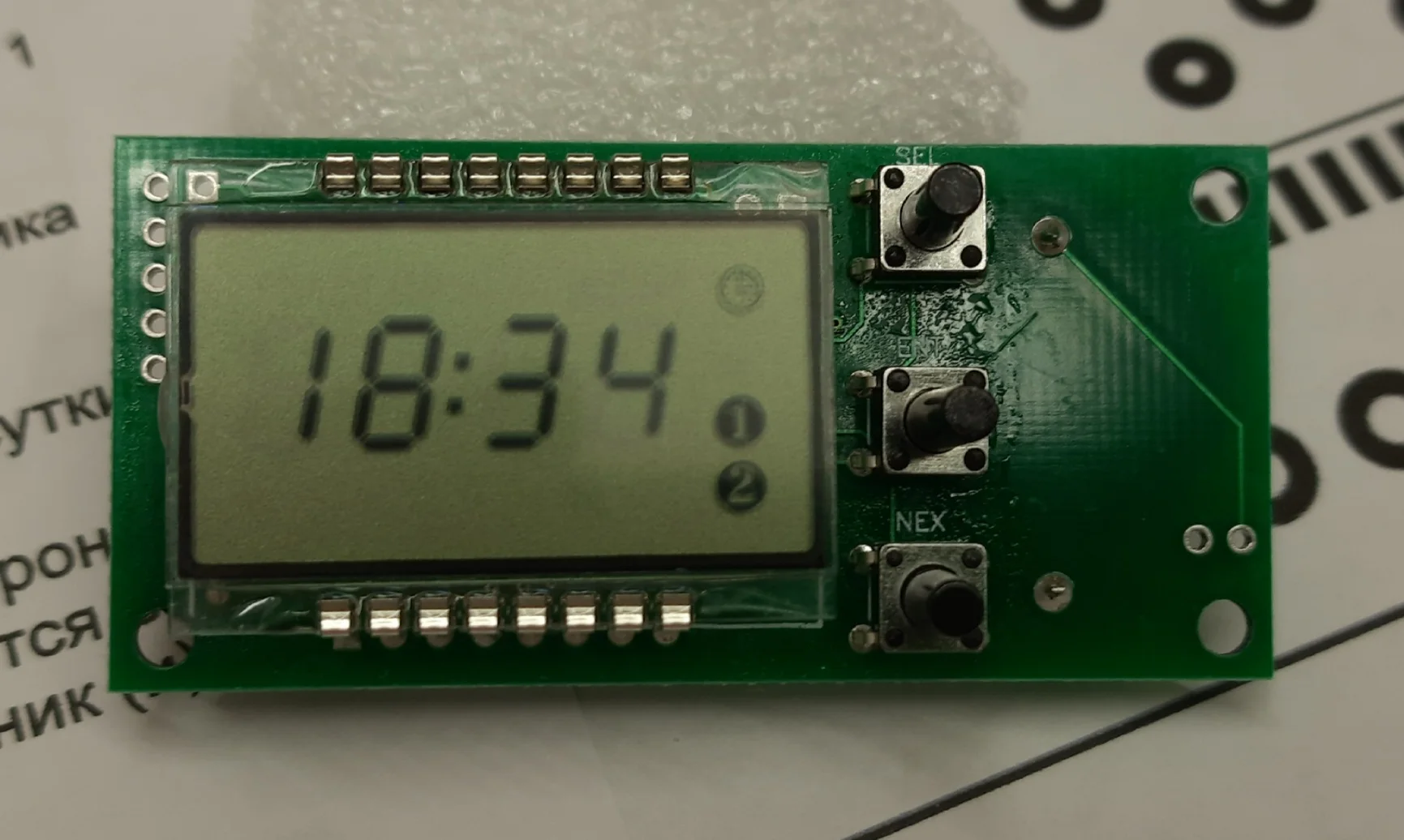

На этих фото - спаянные часы

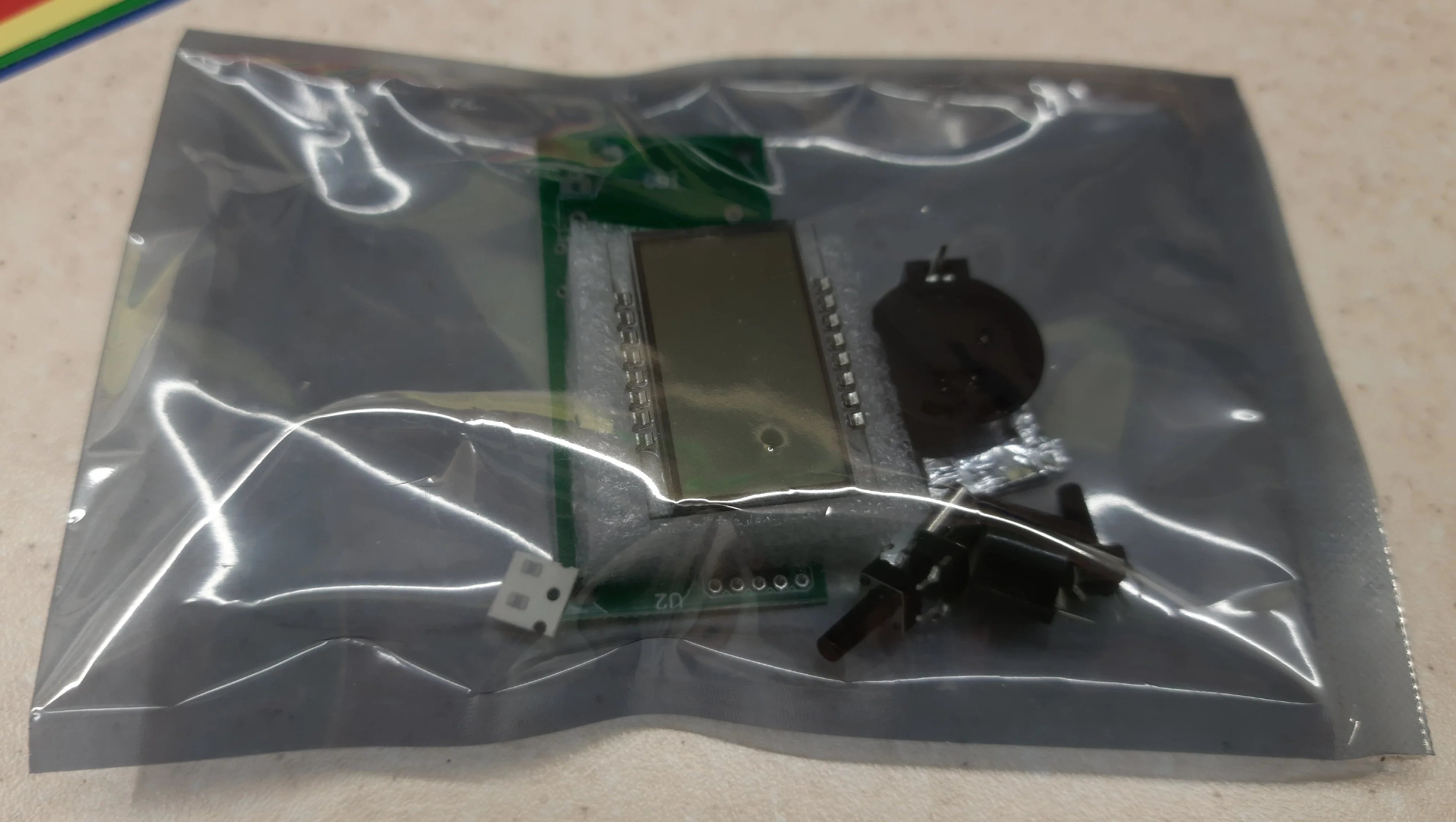

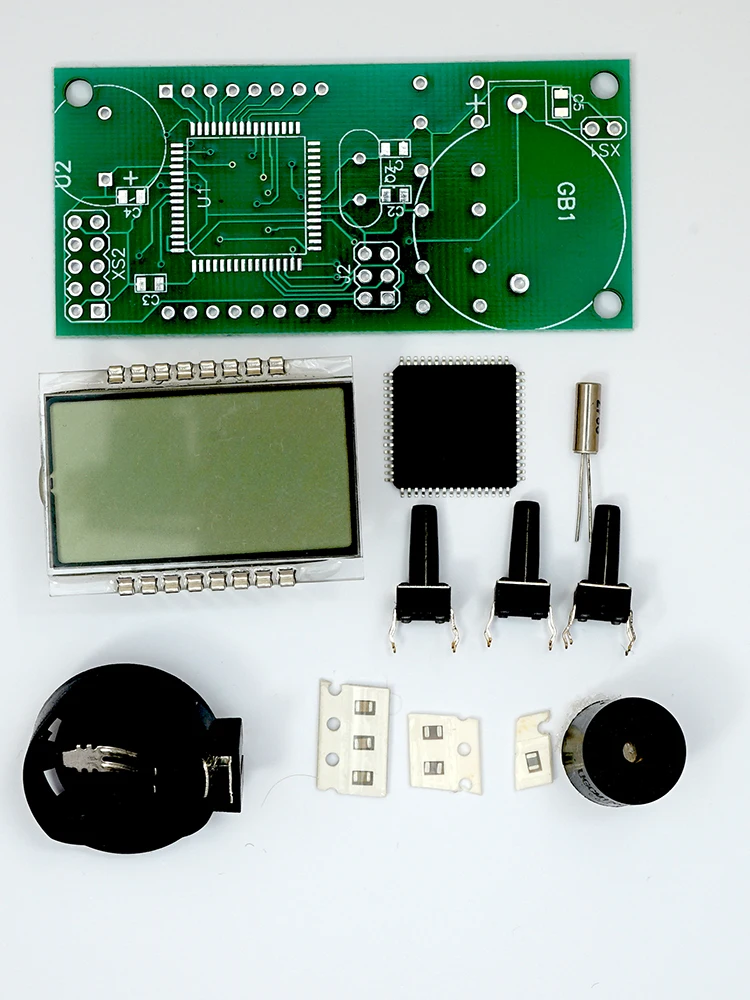

Комплектность.

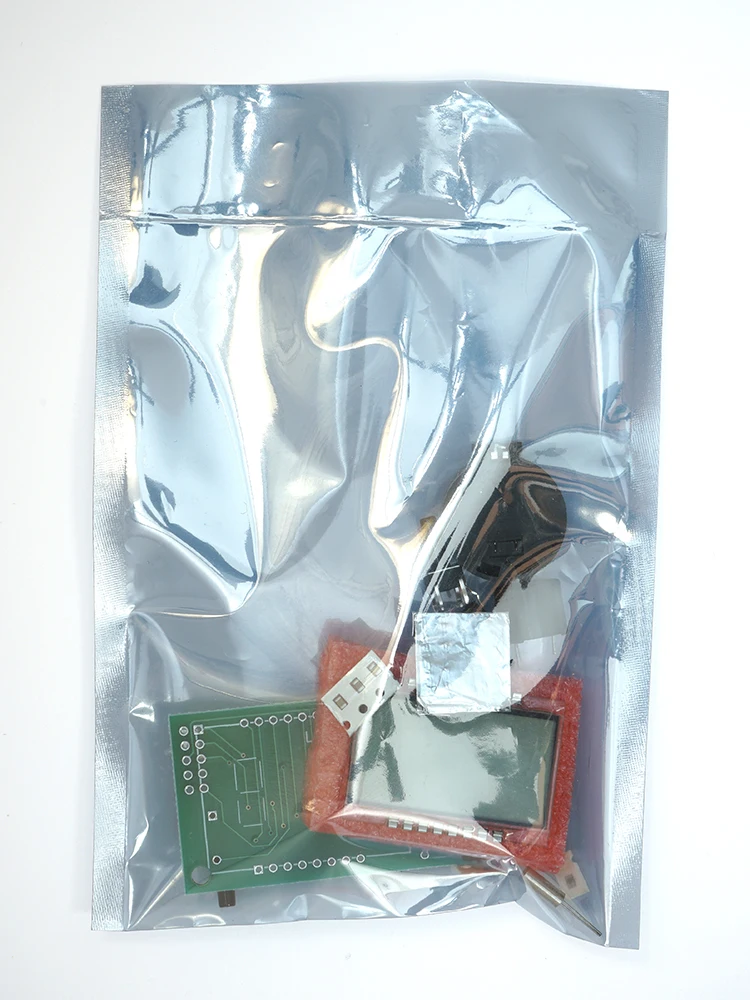

Полный набор без корпуса.

Все необходимые детали. С прошитым процессором. Батарейки не входят в комплект. Номиналыконденсаторов не подписаны Но в наборе есть:1 мкф – 1 штука 10пф – 2штуки 0,1 мкф в наборе 3 штуки. Одинзапасной. Поэтому путаницы с определением номиналов не должно возникнуть.

Прошивку для .процессора пришлём по запросу, если потребуется перепрошить процессор

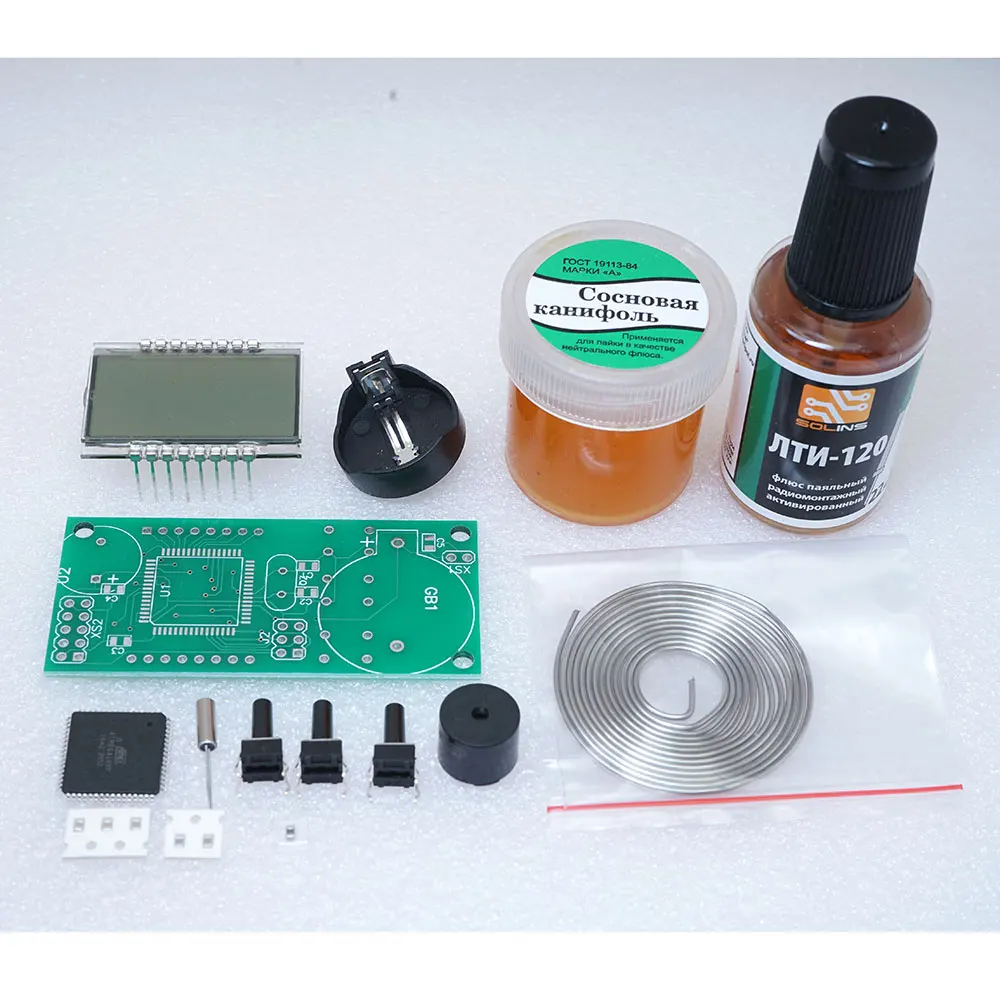

Или как на фото внизу. С набором для пайки в комплекте. Выберите нужный комплект при покупке.

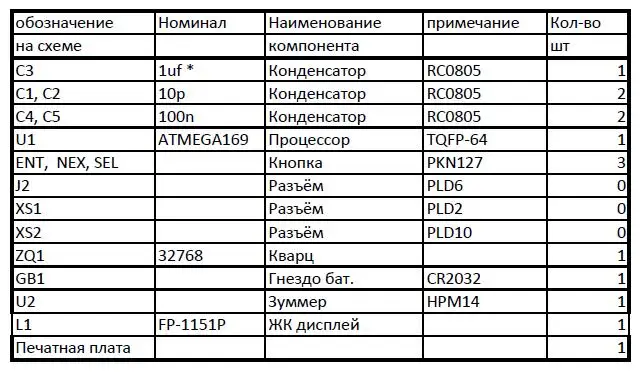

В этой таблице указаны компоненты, которые есть в  наборе.

Разъёмов в комплекте нет и устанавливать их не нужно, если Вы не собираетесь модернизировать эти часы.

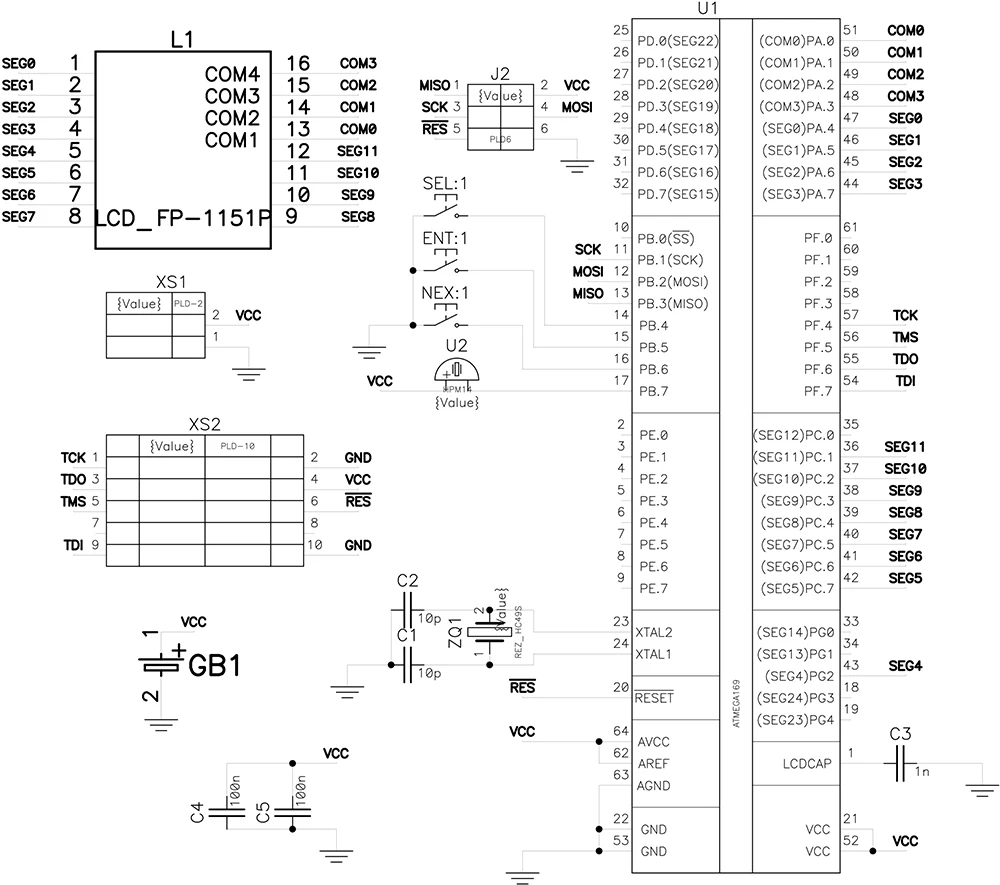

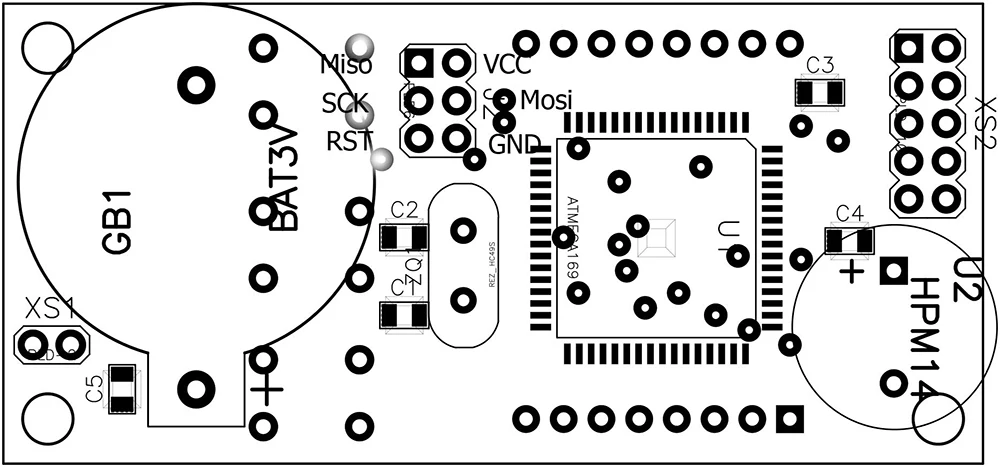

схема и монтажная схема - ниже после списка.

* конденсатор C3 служит для регулировки контрастности. Если нужно уменьшить контрастность - уменьшите ёмкость конденсатора C3

Возможности:

- Отображение часов и минут

- два будильника.

Описание работы.

Конструкция простая, не требующая отладки и содержит минимум деталей. Часы начинаютработать сразу после монтажа всех компонентов, прошивки процессора и конечноподачи питания. Питание 3 Вольта от батареи 2032 или от двух батарей АА или ААА. Отсек для батареи 2032 есть в наборе. Отсек для батарей АА или ААА не входит в набор. Потребление менее 1 ма в режиме часы, но при использовании будильника (только во время его срабатывания) потребление значительно возрастает. Процессорв наборе предварительно прошит. Всё должно заработать сразу без дополнительной наладки.

Управление тремя кнопками. Нумерация – сверху вниз.

Меню часов.

Кнопка 1 Каждое нажатие кнопки 1 переводит часы в режимы установок в следующей последовательности:

Установка  часов-установка минут-установка часов буд.1-установка минут буд.1-установка часов буд.2-установка минут буд.2-выход из меню установок. Кнопка 2 и 3 – установка значения. Кнопка 2 – увеличивает значения. Кнопка 3 –уменьшает значения. Если держать нажатой кнопку 1 или 2 более двух секунд - значения будут меняться до отпускания кнопки.

Установка часов и минут

Нажмите кнопку 1 Две первые цифры (часы) начнут мигать. Кнопкой 2 или 3установите нужное значение. Повторно нажмите кнопку 1 Вторые две цифры (минуты) начнут мигать Кнопкой 2 или 3установите нужное значение.

Установка будильника.

Выберите нажатием кнопки 1 установку нужного будильника.

Если Вы выбрали будильник 1 – будет светиться значок цифра 1 Если Вы выбрали будильник2- будет светиться значок цифра 2

Устанавливаемое значение (часы или минуты) будет мигать Нажатием кнопок 2 или 3 установите нужное значение. Нажатием кнопки 1 вернитесь в режим часы. Или если 10 секунд никакие кнопки не нажимались- то устройство из режима установок в режим часы вернется автоматически.

Если надо отключить будильник установите время срабатывания будильника 00 часов 00 минут. Во время работы сигнала будильника отключить сигнал можно нажатием любой кнопки. Если нужно, выключить только одно будущеесрабатывание будильника -нужно для отключения первого будильника 1раз нажать кнопку 2 для второго – 1 раз нажать кнопку 3 в режиме часы. Цифра 1 или 2 погаснет. В этом случае одно будущее срабатывание будильника будет пропущено. На следующие сутки будильник включится автоматически.

Если нужно включить будильник нужно нажать кнопку 2 для первого будильника и кнопку 3 для второго будильника. С правой стороны дисплея по вертикали есть три значка. Часы (самый верхний значок) значок 1 и значок 2. Значок часы означает, что часы находятся в режиме часы а значки 1 и 2 соответственно первый и второй будильники. Если значки 1 и (или) 2подсвечены – значит будильник (и) активны. Если значки не подсвечены значит будильник (и) не активны. В режиме установок значки 1 и 2 также означают соответствующие будильники.

Порядок сборки.

Сборка часов как правило не вызывает сложности даже у неопытных радиолюбителей. Пользуясь принципиальной схемой, монтажной схемой и списком компонентов паяем все смд компоненты, а затем ДИП компоненты. Батарейный отсек - после кнопок. Дисплей - в последнюю очередь. Обратите внимание на фото готовых часов. Слева у дисплея есть неровность. Это и есть ключ для его установки.

При правильной сборке вероятность работоспособности устройства близка к 100%

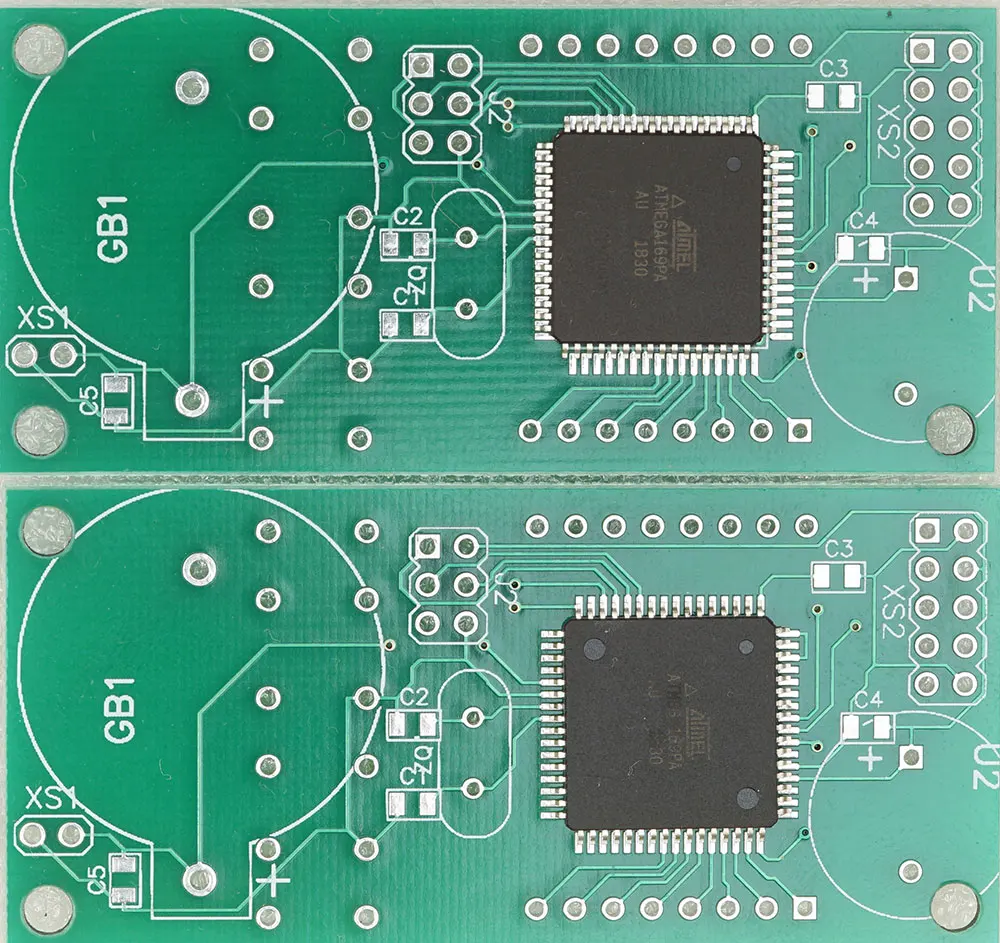

Как паять процессор. Как на фото ниже. Точка отсчета ножек процессора должна быть ориентирована на конденсатор С3

Мы гарантируем, что предлагаемый радиоконструктор является работоспособным. Но мы не можем гарантировать, что всё заработает, когда Вы соберете. Поэтому будьте внимательны при сборке. Не перегревайте детали при пайке, не подавайте питание более 5,5 Вольт. Не путайте полярность. Перед первым включением проверьте правильность монтажа и отсутствие замыканий на ножках процессора.  Невыполнение этих требований не является основанием для предъявления претензий. При прошивке процессор тестируется на работоспособность. Вероятность работоспособности процессора  - 100%.

Если Вы решите перепрошить процессор самостоятельно просьба иметь ввиду, что это можно сделать не каждым программатором, и это нужно это делать на самой минимальной скорости. Претензии "Не получается прошить" не принимаются. Консультацию по перепрошивке процессора мы можем оказать только в том случае, если Вы используете AVR studio или в новой версии это Microchip Studio. Просьба отнестись с пониманием к тому, что заочно невозможно определить причину неработоспособности. То, что было выявлено - читайте ниже.

Характерные неисправности.

Часы не заработали после подачи питания.

Причина. Неправильный монтаж или некачественная пайка. Как показала практика - неправильно впаян процессор. Надеюсь, что это больше не будет повторяться. Мы добавили дополнительные картинки как паять процессор. см. фото выше.

Не реагирует на кнопки.

Причина.

Этого не должно быть. Но если произошло - нужно перепрошить процессор самостоятельно.  Причины выявились две. Непропайка ножек процессора и "слетание" прошивки. Почему происходит последнее - не  удалось выяснить, так как  у нас спаянные 10 штук часов заработали все и сразу. Но у кого не нажимались кнопки  - после перепрошивки всё работало стабильно и такого больше не повторялось.  "Слететь" прошивка во время монтажа может по следующим причинам: пайка паяльником на 220 Вольт, а не паяльной станцией, где питание паяльника как правило низковольтное.

Пайка незаземлённой паяльной станцией. В этой конструкции  процессор низкопотребляемый! Поэтому даже небольшие паразитные напряжения возникающие на незаземленном паяльном оборудовании могут привести к "слетанию"  прошивки и в редких случаях выходу из строя процессора. После жалоб покупателей "не реагирует на кнопки" мы проверили все имеющиеся у нас процессоры. Неисправных процессоров выявлено не было.

Плохая контрастность.

Регулируется конденсатором C3. Контрастность "закручена" на максимум после жалоб покупателей. Но что оказалось на самом деле. Забывали снять защитную плёнку с дисплея. Она может быть приклеена плотно и её может быть не видно.

Об отзывах. Если Вы хотите оставить отзыв - это Ваше право. Но. Вы покупаете не готовое изделие. В первую очередь - это оценка Ваших навыков и Ваших знаний. Поэтому не торопитесь с выводами а лучше будьте внимательнее во время сборки набора. Часть отзывов в 2021-м году оказалась банальным троллингом. Только непонятно только для чего это делается.
