Встраиваемый одноканальный усилитель НЧ D-класса 1х420Вт (TDA8954) Мастер Кит MP8954btl

ИнструкцииИнструкцияTDA8954 datasheet

Технические характеристики

Питания переменное, со средней точкой, В 12-24

Ток потребления в режиме покоя, мА 90

Макс. выходная мощность в режиме, Вт 1x420

Максимальный ток потребления, А 8,5

Сопротивление подключаемой акустики, Ом 4-16

Диапазон воспроизводимых частот, Гц 20…22000

Рабочая температура, C -40… 85

Габариты модуля с радиатором, мм 84х80х30

ОсобенностиКачество звука сопоставимо с усилителями класса АВПлавный запуск (без щелчков в динамиках)Низкий уровень шумаЗащиты от перегрузки по токуФункция тепловой защитыЗащита от короткого замыкания в нагрузке

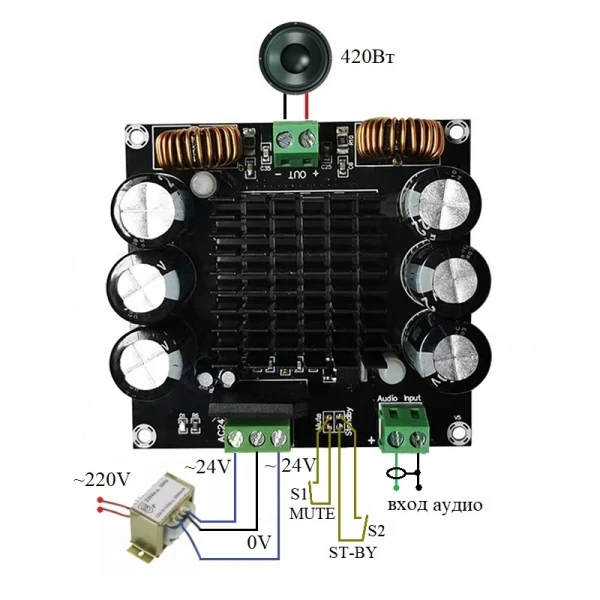

Конструкция устройстваУсилитель построен на базе Hi-Fi микросхемы TDA8954, класса D. Он сочетает в себе преимущества эффективности класса D (≈93% при нагрузке 4 Ом) с «аудиофильским» качеством звука, сопоставимым с качеством, связанным с усилением класса AB. Микросхема сконфигурирована в BTL режиме. Таким образом, достигается максимальная выходная мощность, развиваемая микросхемой, 420Вт. На модуле реализовано управление MUTE и ST-BY. Получилось идеальное устройство для постройки Hi-Fi усилителя.

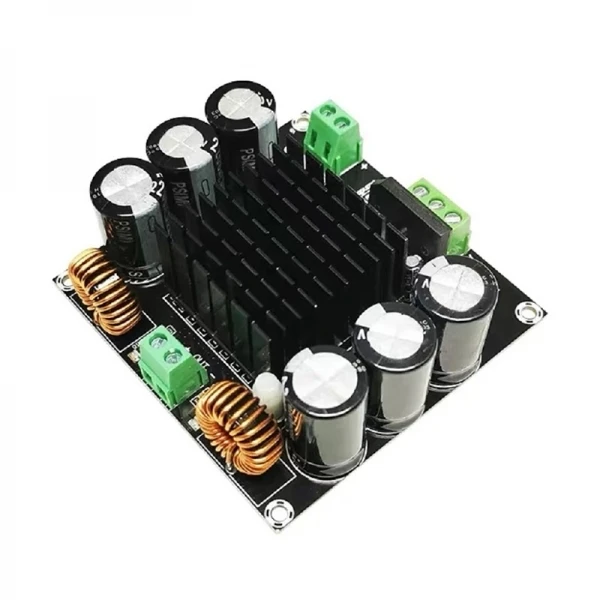

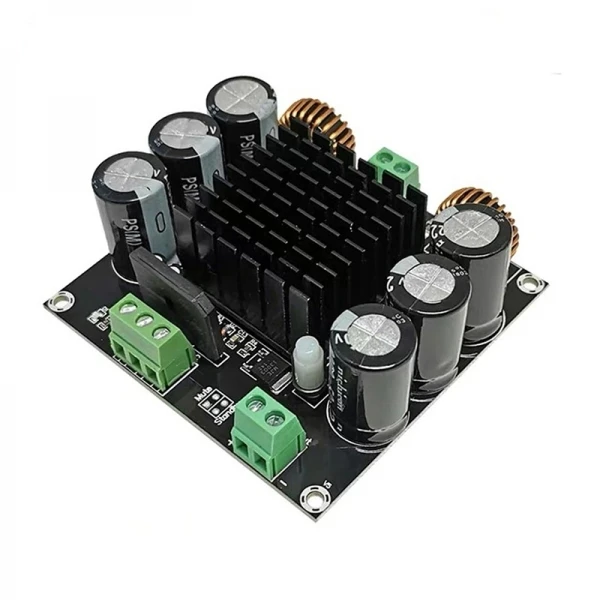

внешний вид товара
