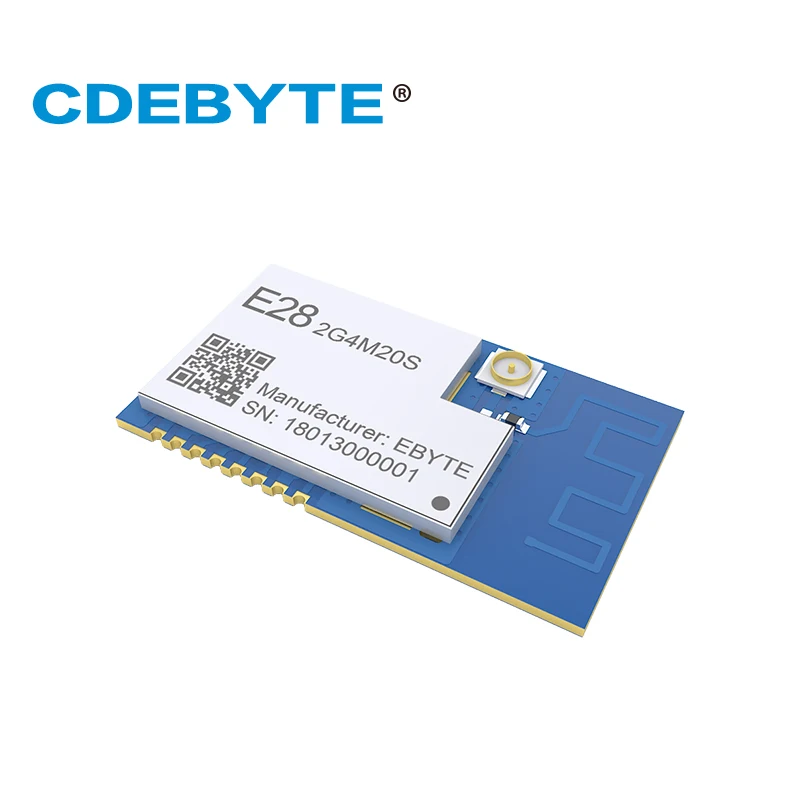

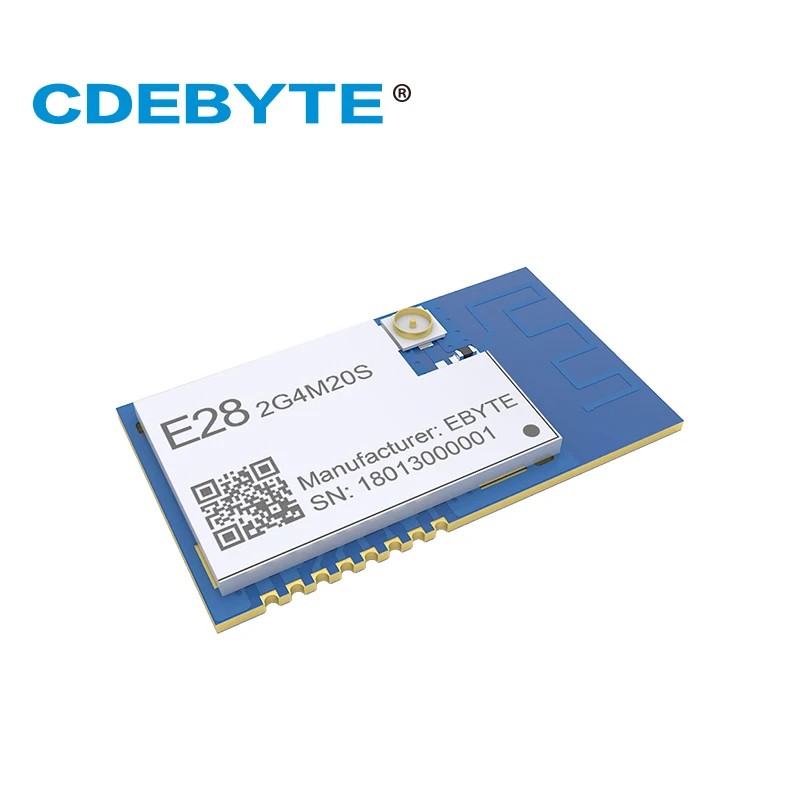

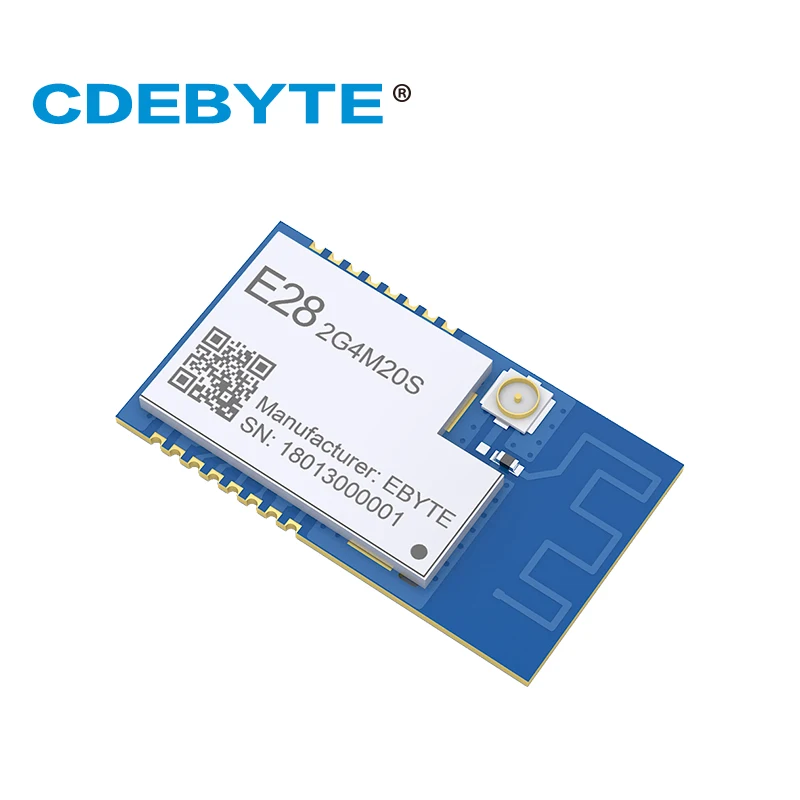

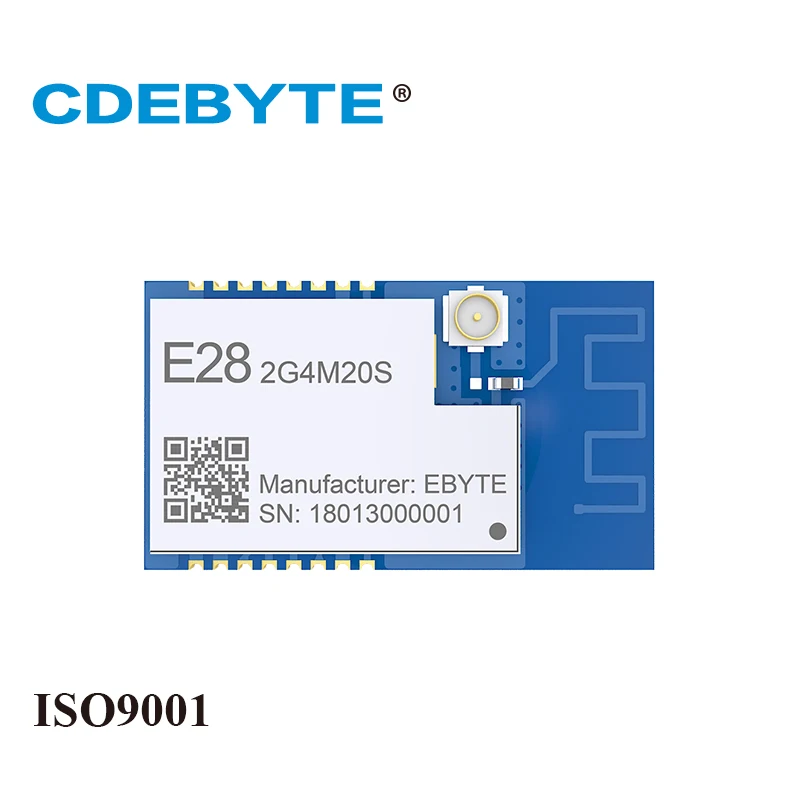

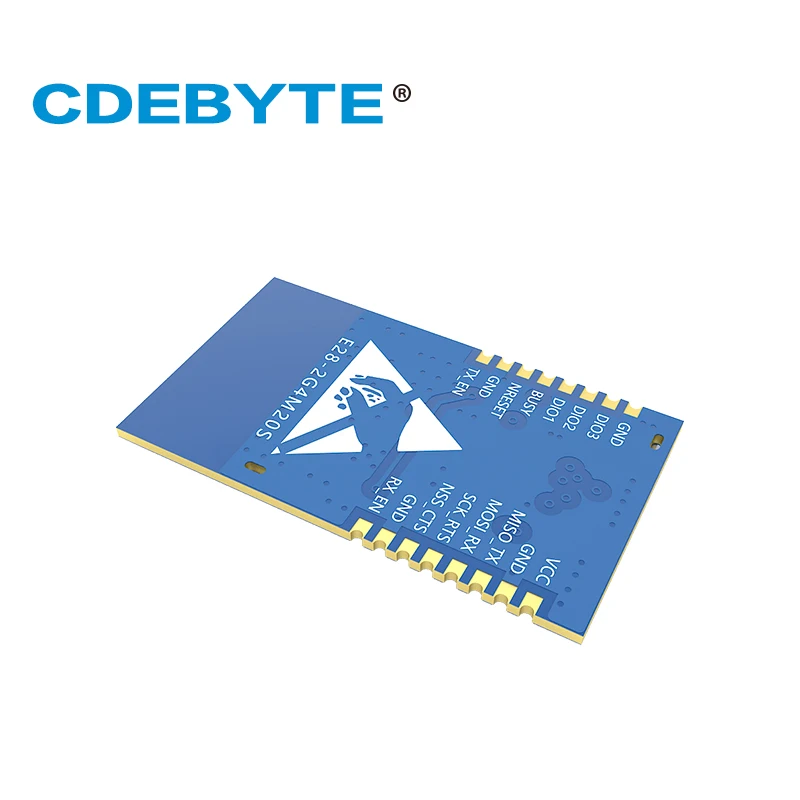

SX1280 Bluetooth модуль 2,4 ГГц 20 дБм CDEBYTE E28-2G4M20S SPI LoRa FLRC GFSK IPEX PCB антенна Bluetooth беспроводной SMD модуль

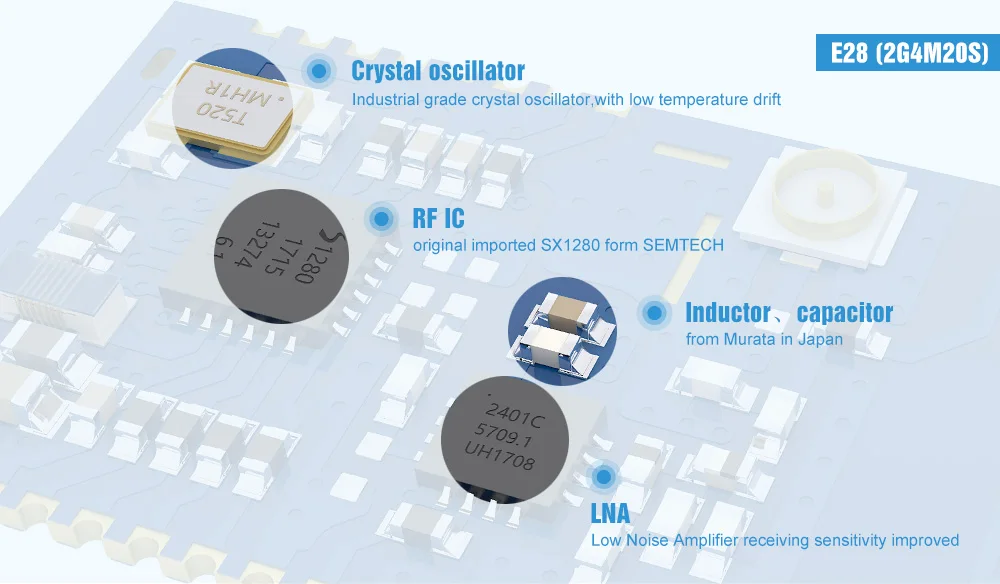

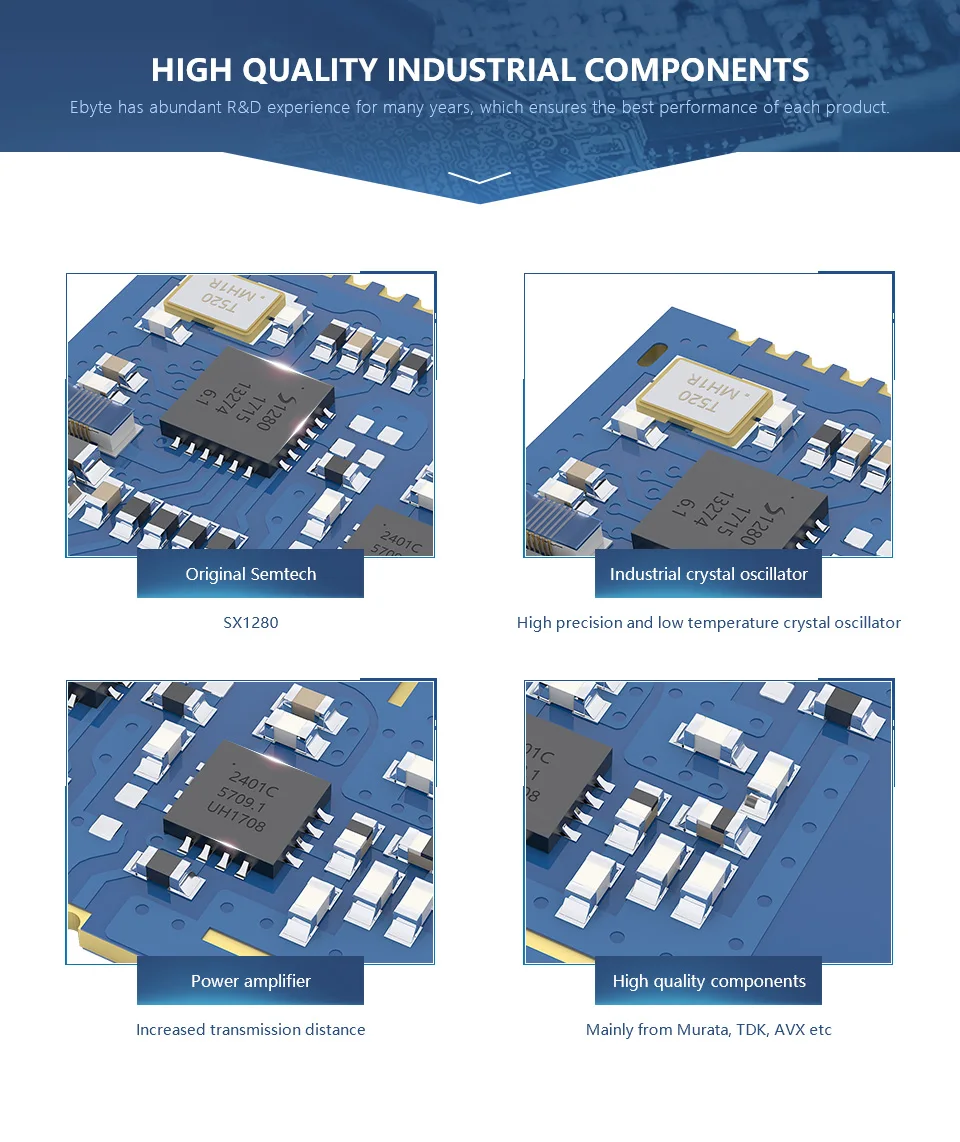

[Введение]:E28-2G4M20S представляет собой 2,4 ГГц bluetooth модуль Разработанный Чэнду Ebyte. IC SX1280 имеет несколько слоя и различные модуляции методы, такие как LoRa, FLRC и GFSK. Специальные методы модуляции и обработки позволяют увеличить Рабочий диапазон с модуляцией LoRa и FLRC, и метод GFSK охватывает протокол BLE.

RF параметр

Значение

Примечание

Рабочая частота

2400 ~ 2500 МГц

По умолчанию:2,4 ГГц (52 МГц осциллятор)

Передающая Мощность

20 дБм

Около 100 мВт

Чувствительность приема

-132 дБм

Скорость передачи данных по воздуху: 125 кбит/с

Скорость передачи данных по воздуху

0,125 М ~ 2 Мбит/с

По умолчанию: 125 кбит/с

Испытательное расстояние

6000 м

В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высотой 2 м,

Скорость передачи данных по воздуху: 125 кбит/с

Аппаратный параметр

Значение

Примечание

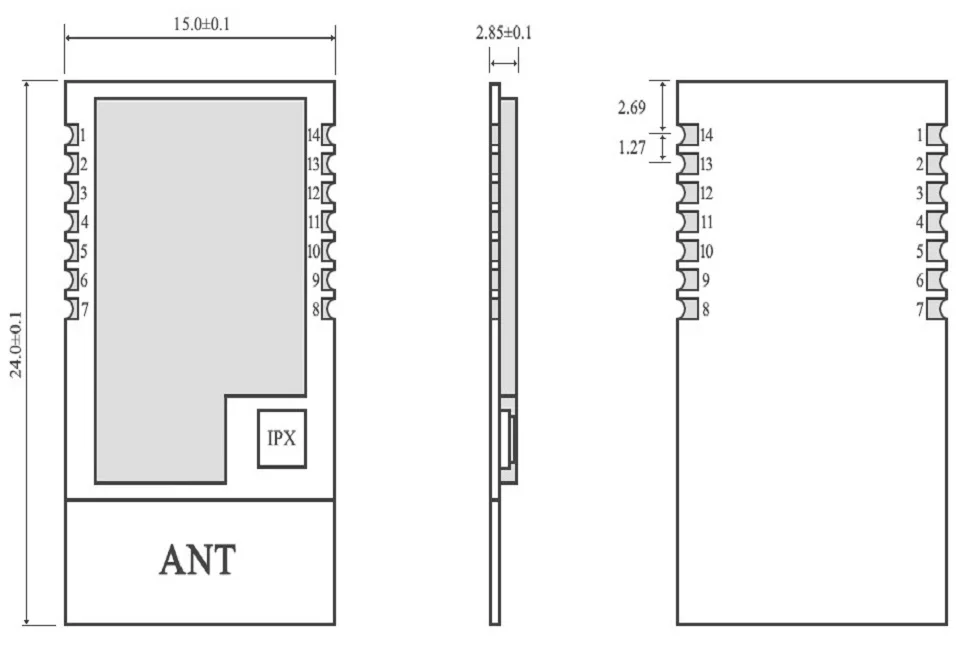

Размеры

26,5*15Мм

Тип антенны

IPEX / PCB

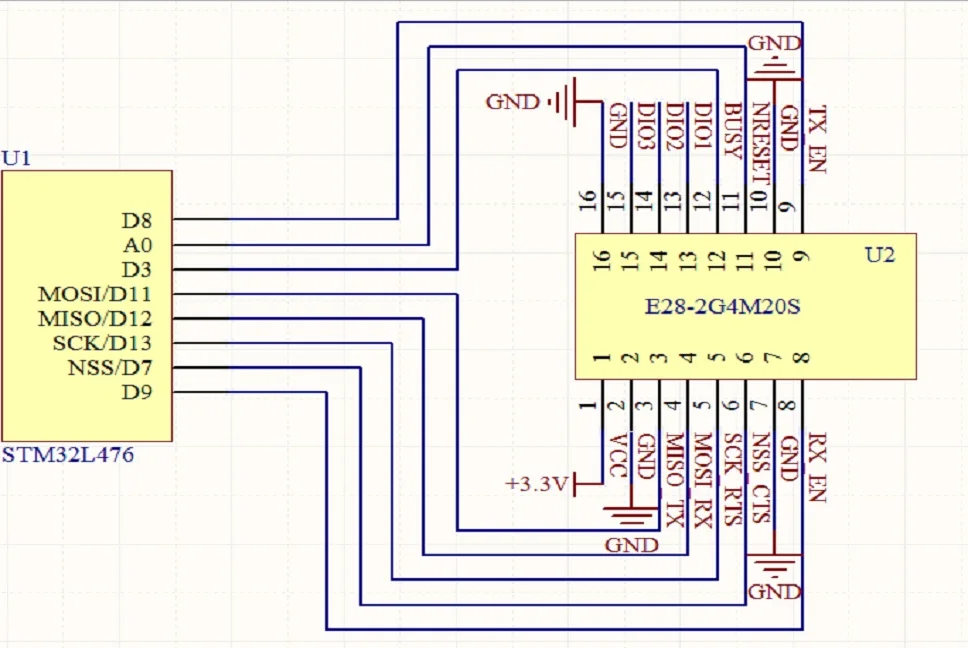

Интерфейс связи

SPI

Посылка

SMD

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Источник питания

1,8

3,3

3,6

V

Уровень связи

1,8

3,3

3,6

V

Передающий ток

130

140

150

Ма

20 дБм (100 мВт)

Ток приема

9

10

11

Ма

Ток сна

1

2

3

МкА

Рабочая температура

-40

20

+ 85

℃

Рабочая влажность

10

60

90

%

Температура хранения

-40

20

+ 125

℃
