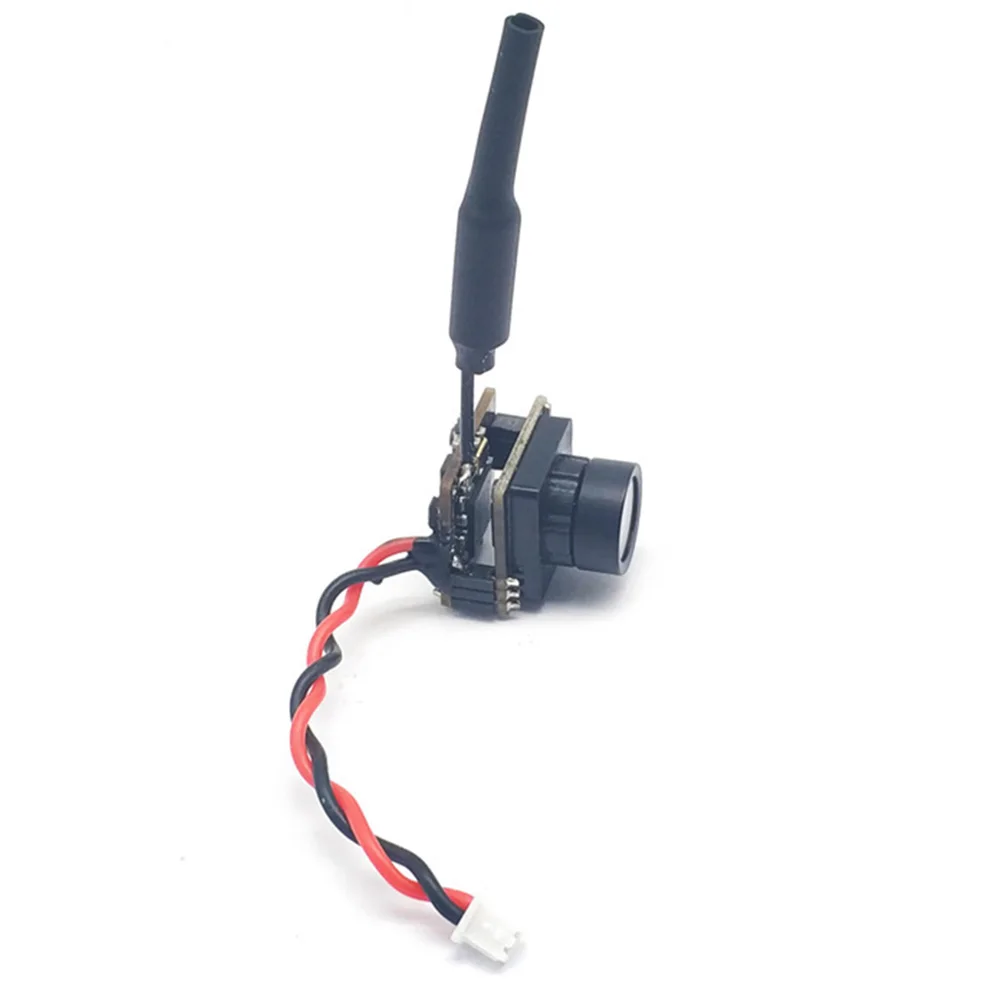

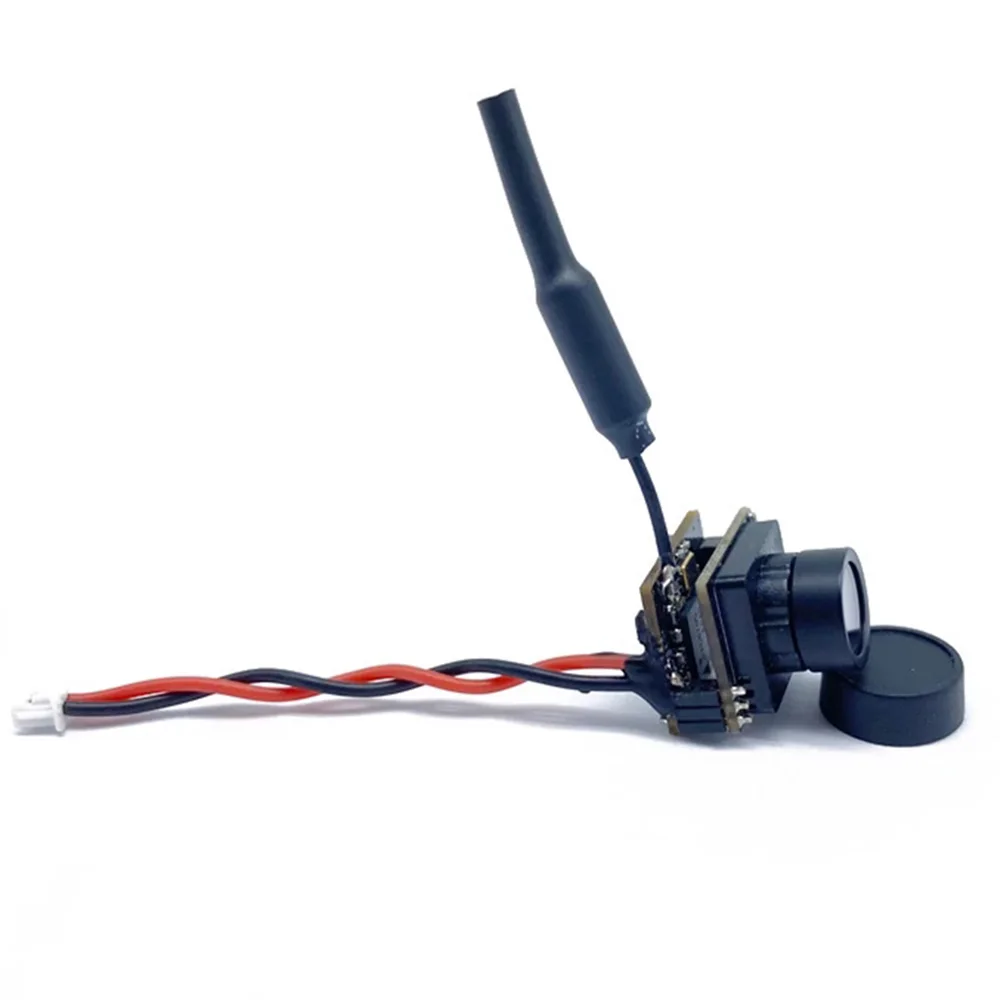

EWRF 701U 5,8 ГГц 48CH 600tvl F1.4mm 120 градусов широкий угол 3 в 1 AIO видеопередатчик камера для FPV гоночного радиоуправляемого дрона DIY части

Руководство пользователя 701U

После включения красный и синий светодиоды будут сигнализировать о всплеске двух элементов VTX в tum: канал и полоса. (Время мигания красных и синих светодиодов указывает на элемент и значение соответственно. После этого Светодиоды указывают Режимы работы: thered & blueLEDareon.)

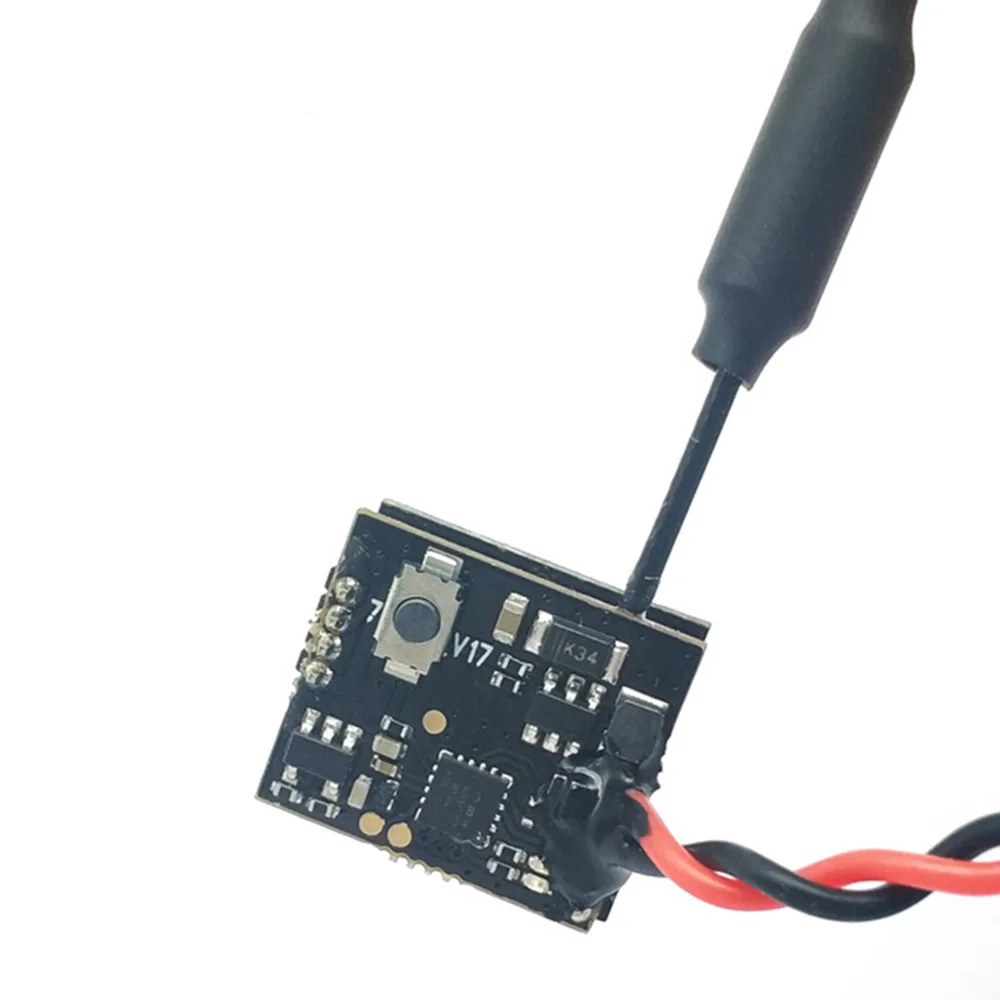

Первый шаг: Нажмите и удерживайте кнопку до тех пор, пока красный светодиодный индикатор не начнет мигать 1 раз, а затем нажмите. Buttoncan выбирает каналы (время мигания соответствует channel1-8).

Второй шаг: Нажмите и удерживайте кнопку снова, redLEDwill мигнет 2 раза, что означает выбор itemofband, а затем нажмите кнопку buttoncanchock полоса (очищенное мигание соответствует времени bandA-F)

Третий шаг: Нажмите и удерживайте кнопку снова, theredLEDwill fash3 timnes whichmeansthe temofimage flip, затем нажмите кнопку buttoncan, чтобы выбрать вертикальное изображение.

Четвертый шаг: Fillypres andholdtebutton, сохранить andetesetingofETX(Thiss stessiatotettingt.

Описание:

Название товара: FPV камера

Модель: 701u

Тип: медная трубчатая антенна

Рабочий ток: 220 мА

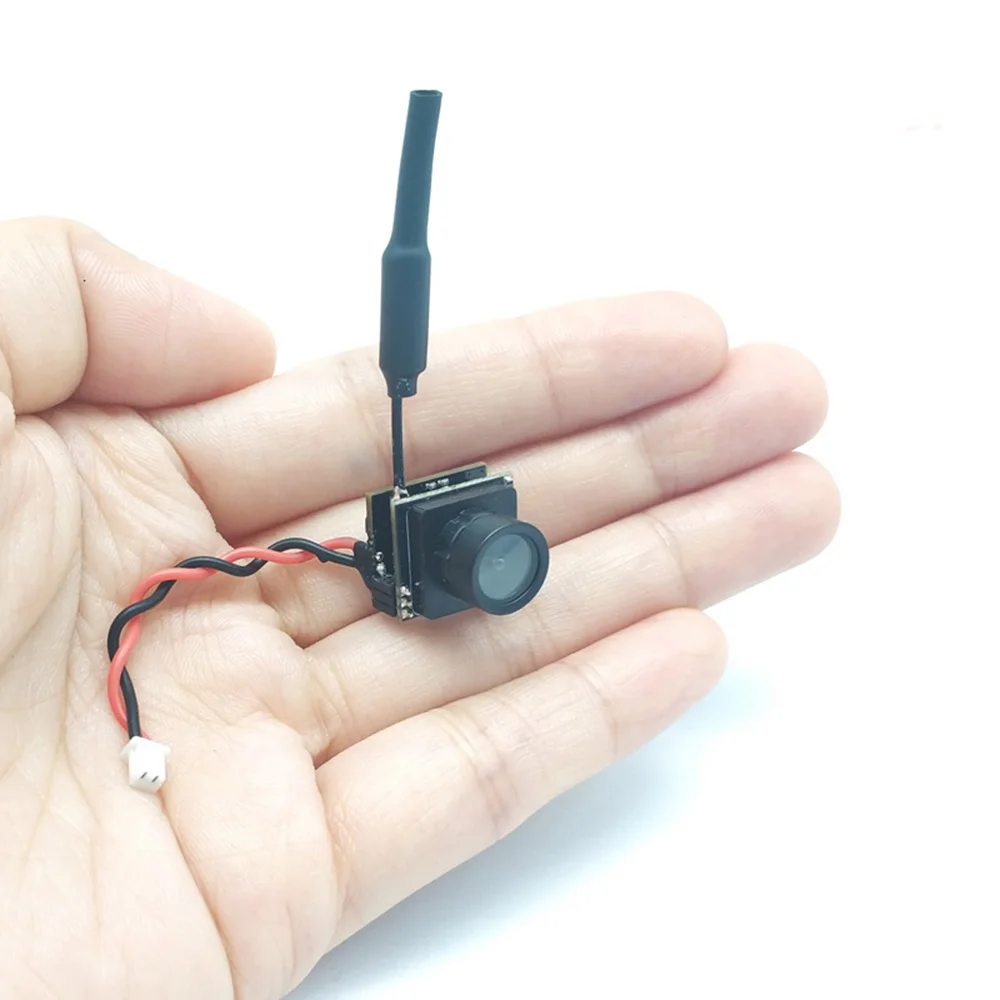

Размер: 13.5x15.9x17.2мм

Рабочее напряжение: 5V (2,5-5,5 V)

Метуд регулировки: используйте кнопку

Мощность: 25 МВт

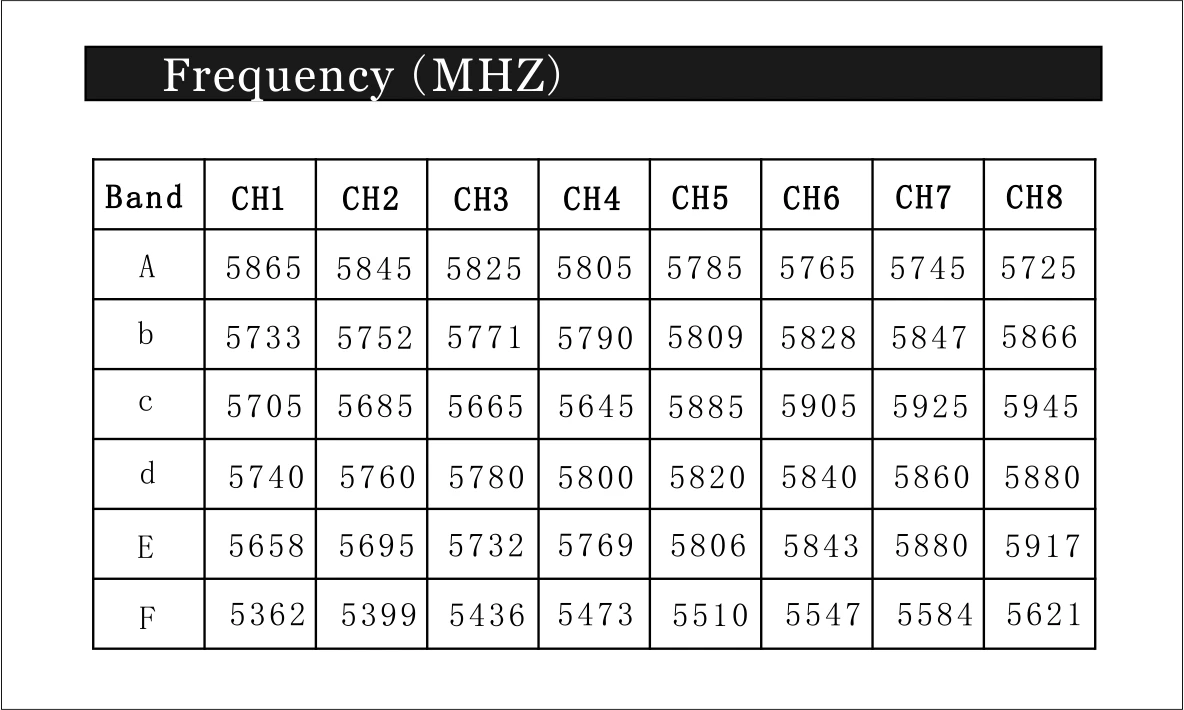

Канал: 48CH

Вес: 3,6 г

Камера: широкоугольная камера 120 °

Видео: PAL

Разрешение: 600TVL

Изображение флип: Поддержка

Фокусное расстояние: F = 1,4 мм

Посылка включает в себя:

1 камера

Примечание:

1. Убедитесь в том, что достаточно места для воздушного потока, когда модуль на дроне вставляется в чехол, защита от перегрева начинает уменьшать мощность даже для выключения в худшее.

2. Пожалуйста, установите антенну перед включением питания для более длительного использования.
