Многофункциональный тестер транзисторов, диод, Триод, конденсатор, резистор, испытательный измеритель ESR LCR NPN PNP MOSFET COD

Спецификация:

Его можно широко использовать для обнаружения NPN и PNP транзисторов, конденсаторов, резисторов, диодов, триодов, n-канальных и p-канальных МОП-транзисторов, IGBT, JFET, ТРИАКОВ и аккумуляторов и т. д.

Также может использоваться для обнаружения инфракрасных волн.

Он также может обнаруживать Диод Зенера и имеет функцию самокалибровки.

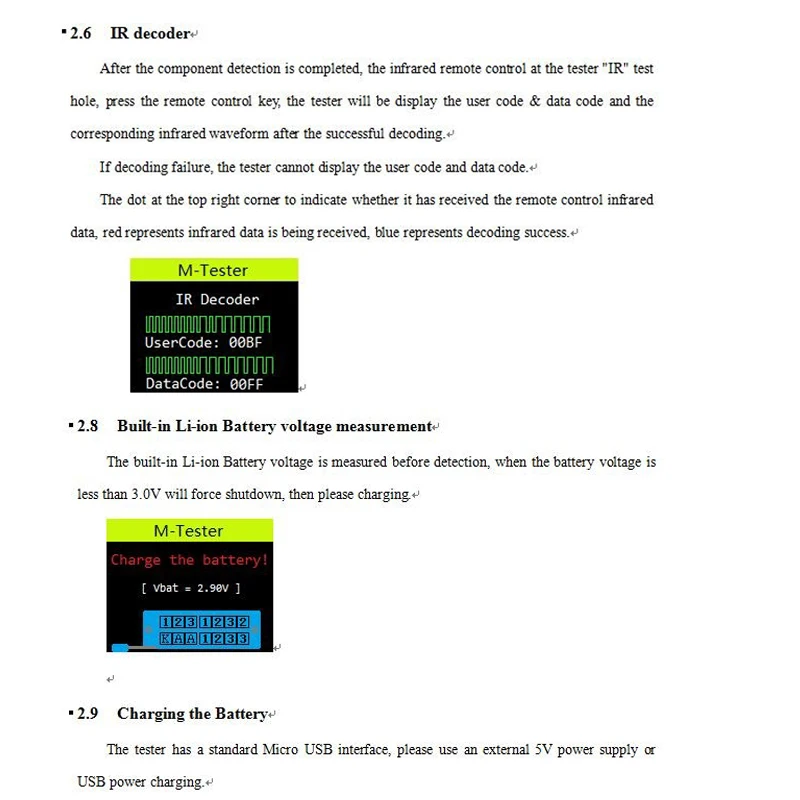

После обнаружения, выровняйте инфракрасный пульт дистанционного управления с «ИК» светильник, нажмите кнопку в пульте дистанционного управления, если детектор успешно декодирует его, он будет отображать код данных и форму инфракрасной волны.

Управление одной кнопкой, автоматическое обнаружение и выключение, и вы можете нажать многофункциональную кнопку, чтобы закрыть детектор.

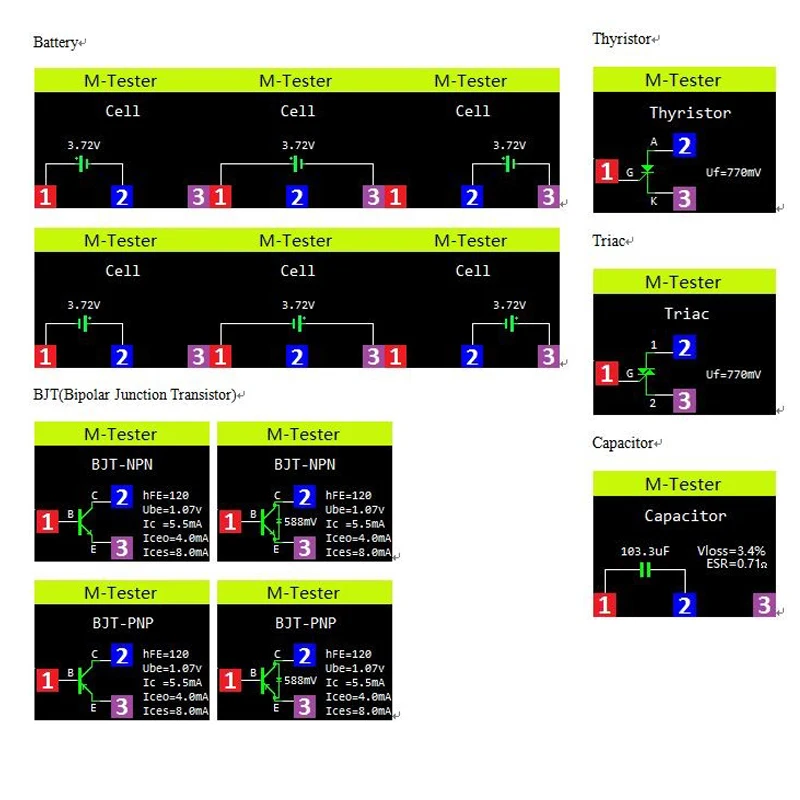

Поместите контакты компонента в соответствующую область, затем наберите маленькую ручку, и детектор будет тестировать его автоматически, наконец результаты будут отображаться на задний светильник TFT экран четко.

Не нравится обычный черно-белый экран, этот детектор покажет результаты в цвете.

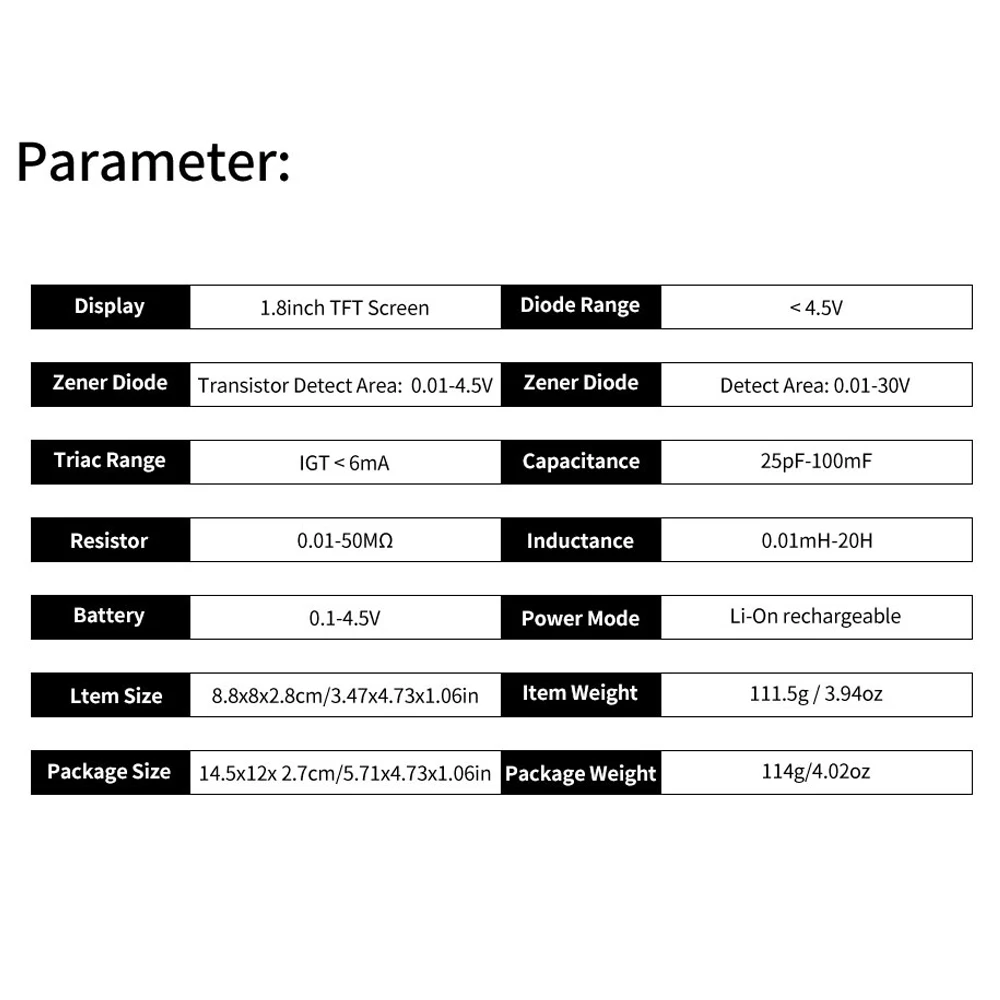

Характеристики:

Дисплей: 1,8 дюймов TFT Экран

Диод диапазон по уровню поверхности: <4,5 V

Зенеровский диод: транзистор обнаружить область: 0,01-4,5 V

Зенеровский диод обнаружить область: 0,01-30 в

Диапазон триака: IGT < 6 мА

Емкость: 25pF-100mF

Сопротивление: 0,01-50MΩ

Индуктивности: 0,01 mH-20 ч

Аккумулятор: 0,1-4,5 в

Режим питания: перезаряжаемая литиевая батарея (входит в комплект)

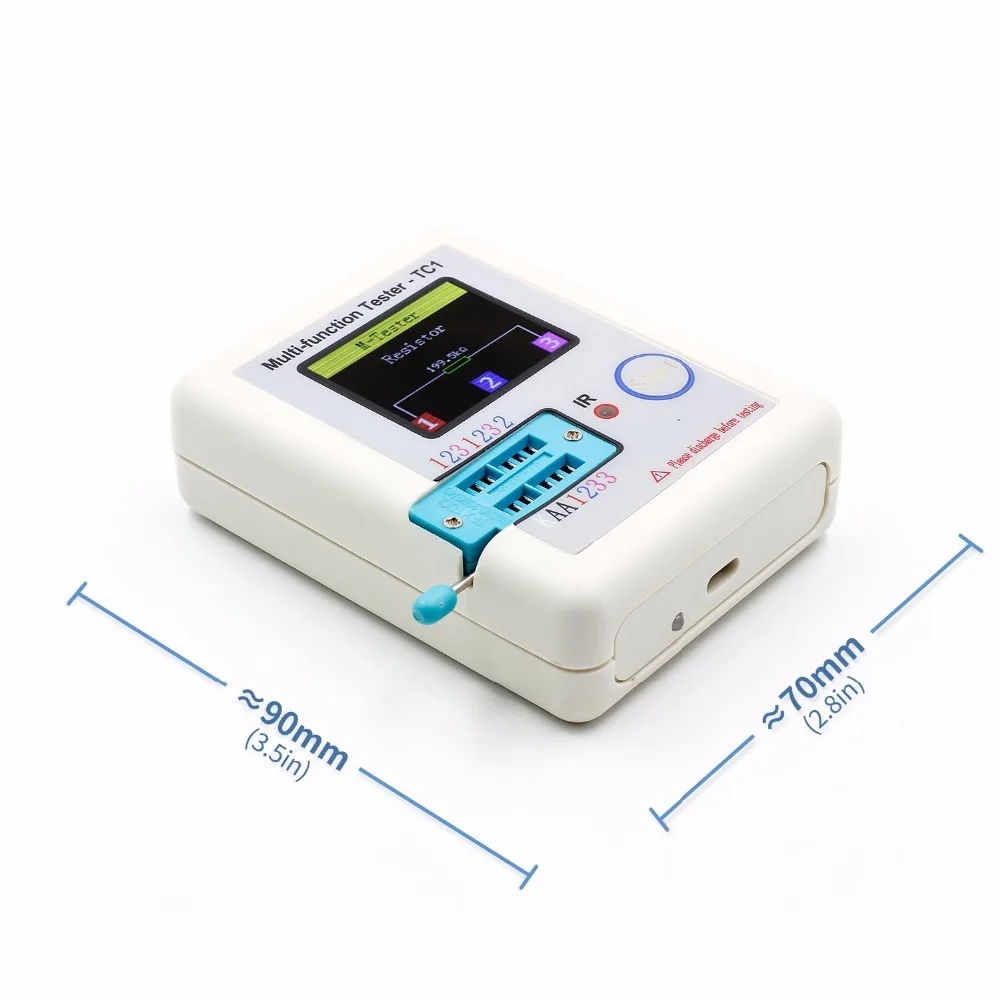

Товар Размеры: 8,8x8x2,8 см/3,47x3,15 x 1.10in

Товар Вес: 111,5g/3,94 oz

Посылка Размеры: 14,5x12x2,7 см/5,71 х 4,73 х 1.06in

Посылка Вес: 114g/4,02 oz

Основные операционные определения

Многофункциональная клавиша имеет два действия:

Короткие Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд

Длинные Пресс: Пресс ключ более 1,5 секунд

В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.

Включение питания и измерение интерфейса

В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: перед подключением к тестеру Обязательно выключайте конденсаторы! Тестер может быть поврежден перед включением!

Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

Размещение компонентов:

Тестовое сиденье делится на транзисторы и зону тестирования диода Зенера, подробное описание 1,1.

Нет, неизвестная или поврежденная часть
