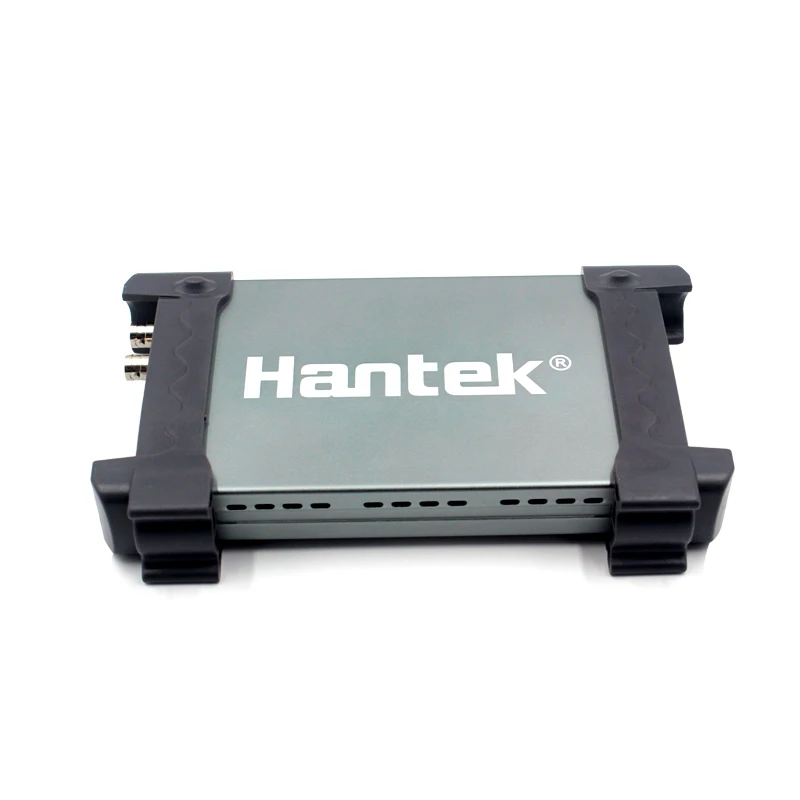

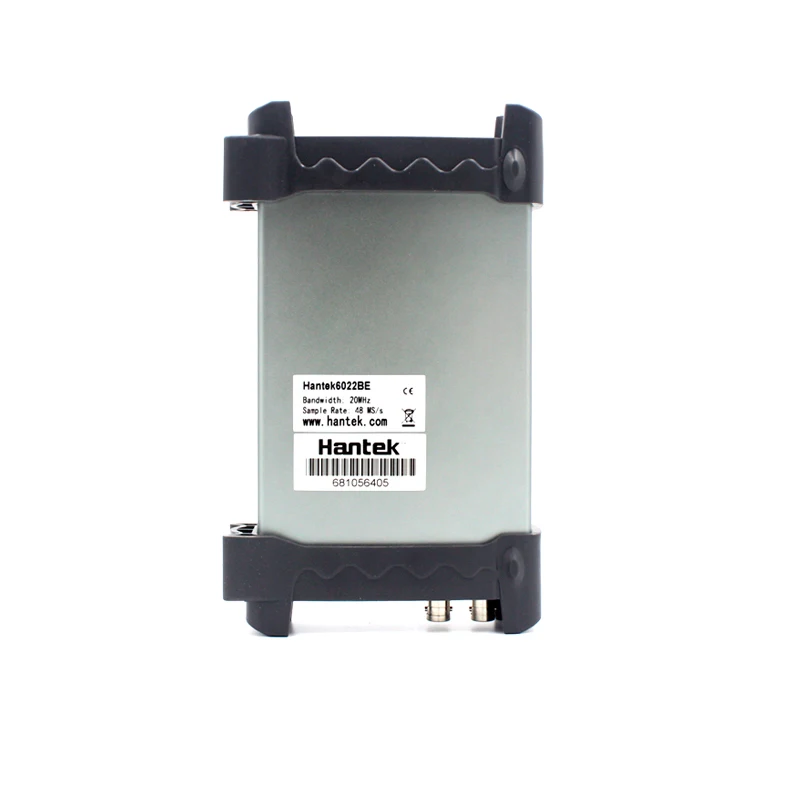

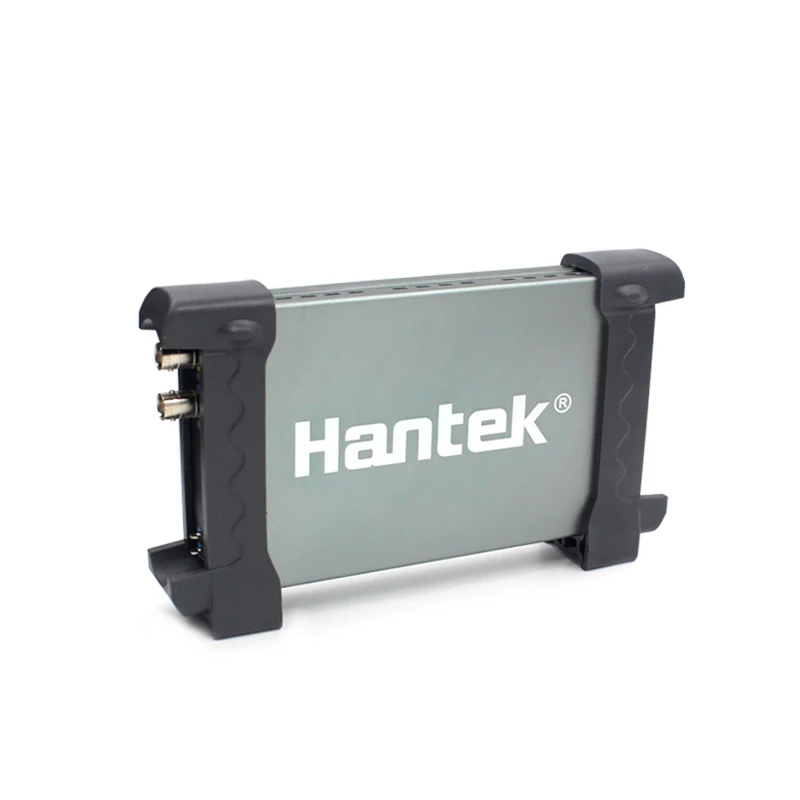

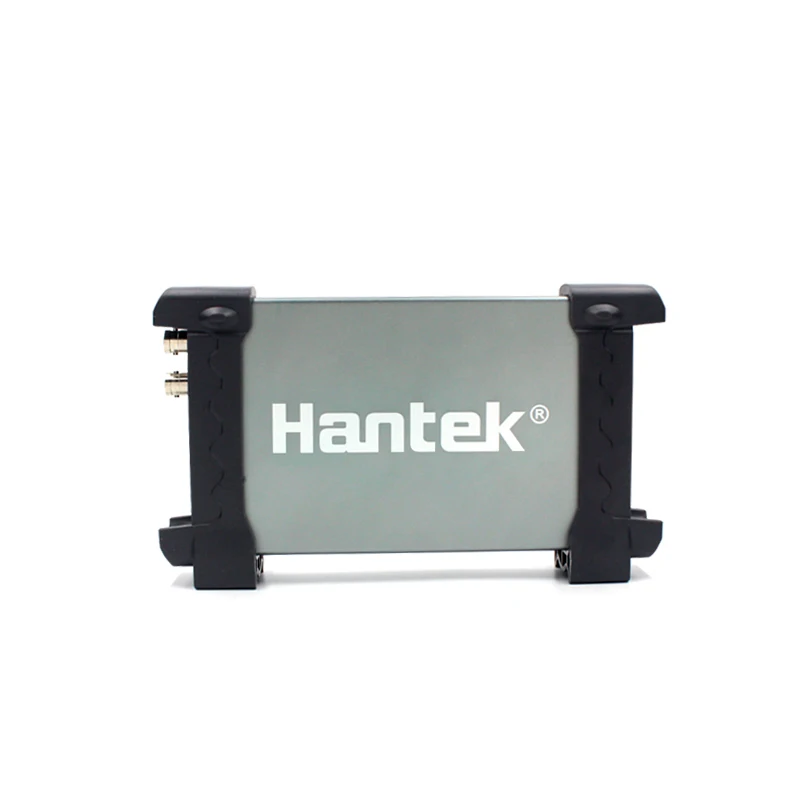

Цифровой USB-осциллограф 6022BE, ручной логический анализатор, 2 канала, 20 МГц, для ноутбуков и ПК

1. Особенности:

Экономичность; Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красиво и со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, И обладает хорошей термостойкостью и сильной износостойкостью.

Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM для создания комбинированного инструмента.

Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.

Подходит для ноутбука, обслуживания линии продукции, может быть легко использован в бизнесе.

Размеры (мм):205(L) x120(W) x35(H), легко переносятся.

Высокая производительность, 48 мс/с выборкой в реальном времени, полоса пропускания 20 МГц,

Операционная система: Windows 7, Windows 8,Windows 10,

Windows NT, Windows 2000, Windows XP,VISTA.

23 функции измерения, пройти/не проверить, подходит для технического применения>

Средний сигнал, стойкость, интенсивность, инвертирование, сложение, вычитание, умножение, деление, X-Y печати.

Сохранение формы сигнала: текстовый файл, графический файл jpg/bmp, файл MS excel/word.

FFT

Один компьютер может подключить много DSO, легко расширить канал.

Labview \ VB \ VC \ Delphi \ C + + строительный второй экземпляр дизайна.

2. Спецификация

Канал

2 канала

Полоса пропускания

20 МГц

Входное воздействие

1MΩ25pF

Макс. Частота образцов

48 мс/с

Вертикальное разрешение

8 бит

Диапазон усиления

20 мВ-5 В, 8 шагов

Точность постоянного тока

± 3%

Диапазон временной базы

1ns-9000s, 39 шагов

Вертикальный регулируемый

Да

Входная защита

Диодный зажим

X-Y

Да

Режим запуска

Авто, нормальный и одиночный

Спусковой механизм

+/-

Регулируемый уровень триггера

Да

Тип триггера

Поднимающийся край, падающий край

Источник запуска

CH1, CH2

Пусковой механизм предварительного/пост

0-100%

Отбор образцов

Да

Дисплей формы волны

Порт/линия, средний сигнал, стойкость, интенсивность

Сеть

Открыть/закрыть

Вертикальный режим

CH1, CH2, Dual, ADD

Измерение курсора

Да

Математика

FFT, сложение, вычитание, умножение, деление.

Курсор

Частота, напряжение

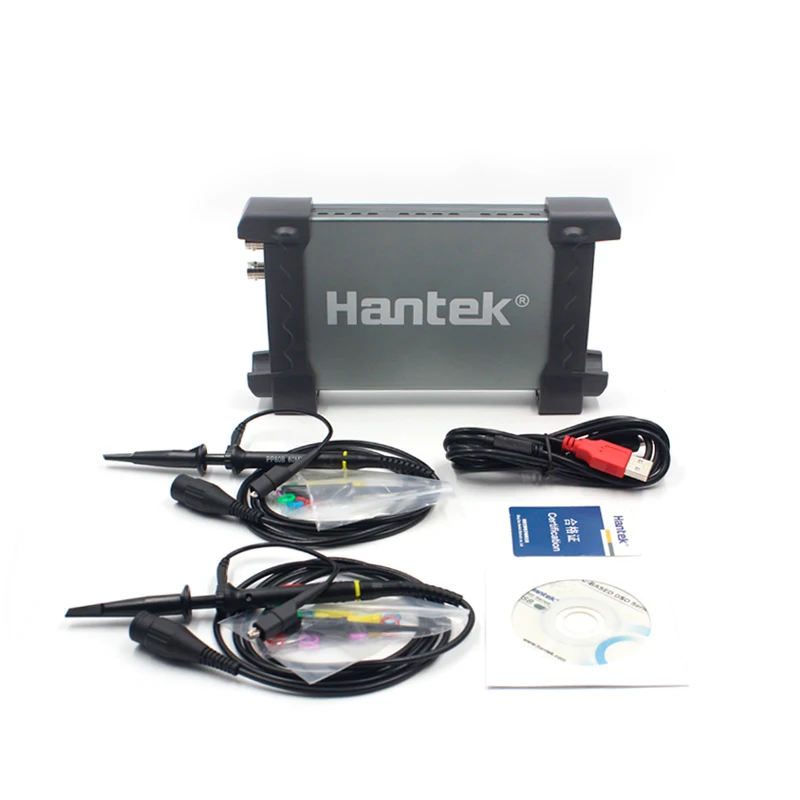

Аксессуары

S/W CD, зонды, руководство, USB шнур
