3S 4S 40A 60A литиевая батарея 18650 зарядное устройство для Drill Motor 11,1 12,6 14,8 16,8 V Улучшенный модуль баланса

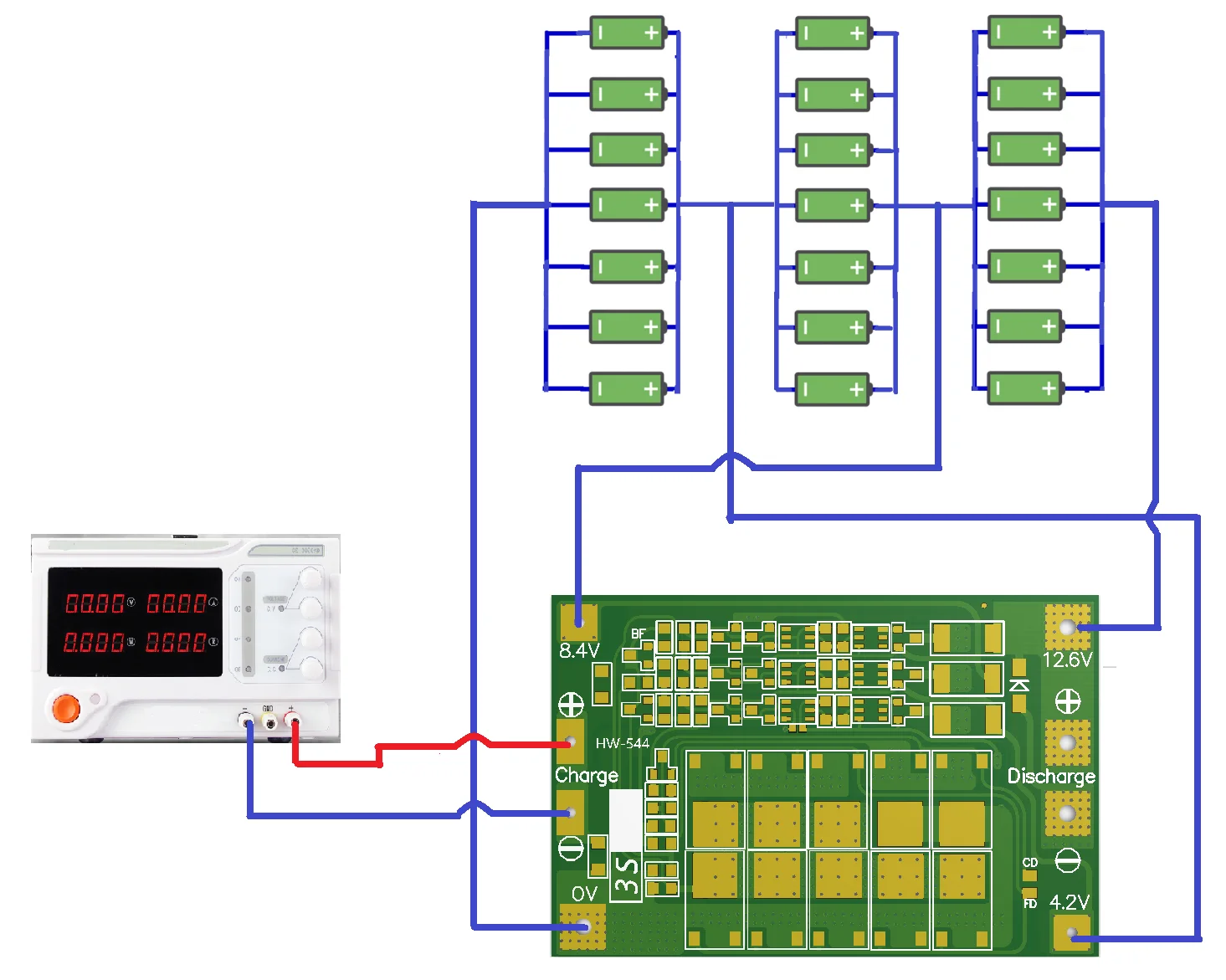

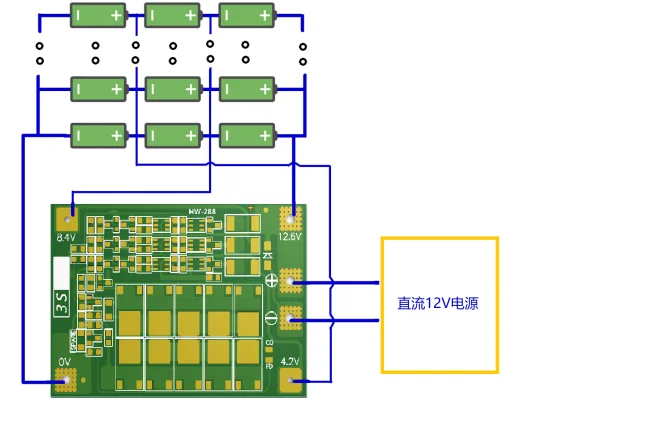

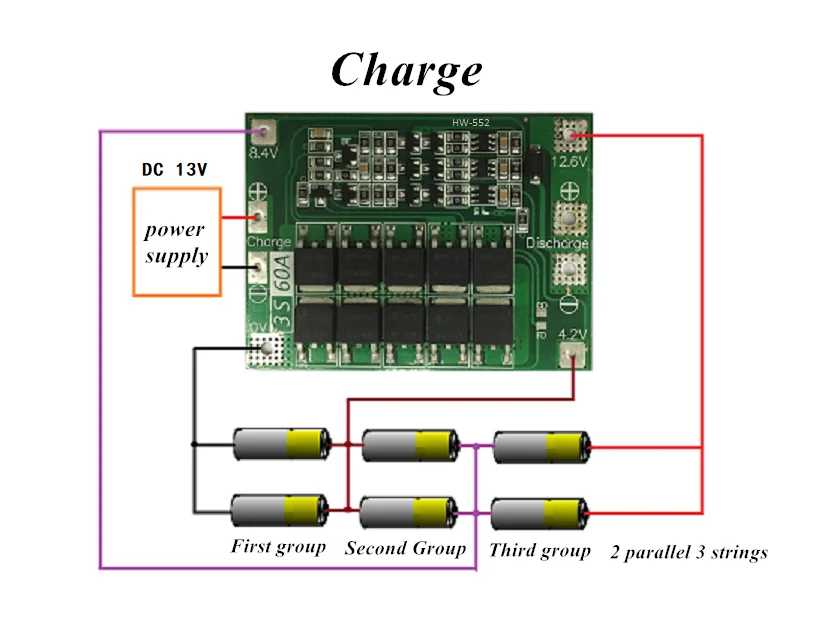

На рисунке ниже-это зарядное устройство для зарядки в диаграмме, 3 струны аккумулятор и зарядное устройство полностью заряжен 12,6 V. Напряжение источника питания для зарядки составляет 12,6 ~ 14 В постоянного тока, зарядный ток зависит от значения тока, установленного зарядным блоком питания и питанием аккумулятора, и максимальный не превышает 10 А. Примечание 1: Чтобы начать электрическую дрель успешно, вам нужно 3 батареи питания 10C-20C, или 6 батарей питания 5C-10C (рекомендуемые модели аккумуляторов: SONY VTC4, VTC4A, VTC5A, VTC6) Для детей 0V и 12,6 V соединительные линии, медные провода 4 квадратных миллиметров или более изоляцией (не содержит никель листы не может быть использован!). Примечание 2: Успешно Запуск мотоцикла имеет более высокие требования к батарее! Нужен 6 15C-20C Аккумуляторы питания, или 12 аккумуляторов 10C-15C (рекомендуемые модели аккумуляторов: SONY VTC4, VTC4A, VTC5A.VTC6), и мотоцикл должен иметь цепь регулятора напряжения зарядки. Примечание 3: Провод 0V, 4,2 V, 8,4 V, 12,6 V строго согласно диаграмме, и не прикасайтесь к любым компонентам на плате при пайке провода, и не умышленно короткого замыкания. Примечание 4: Когда батарея приварена в первый раз или заряжается, если одна батарея превышает 42 в, резистор «430» нагревается и разряжается (разрядка до 4,19 В для остановки нагрева). Если резистор «430» очень горячий (вы не можете прикоснуться к нему, когда он слишком горячий), пожалуйста, проверьте, подключен ли он к не тому проводу.

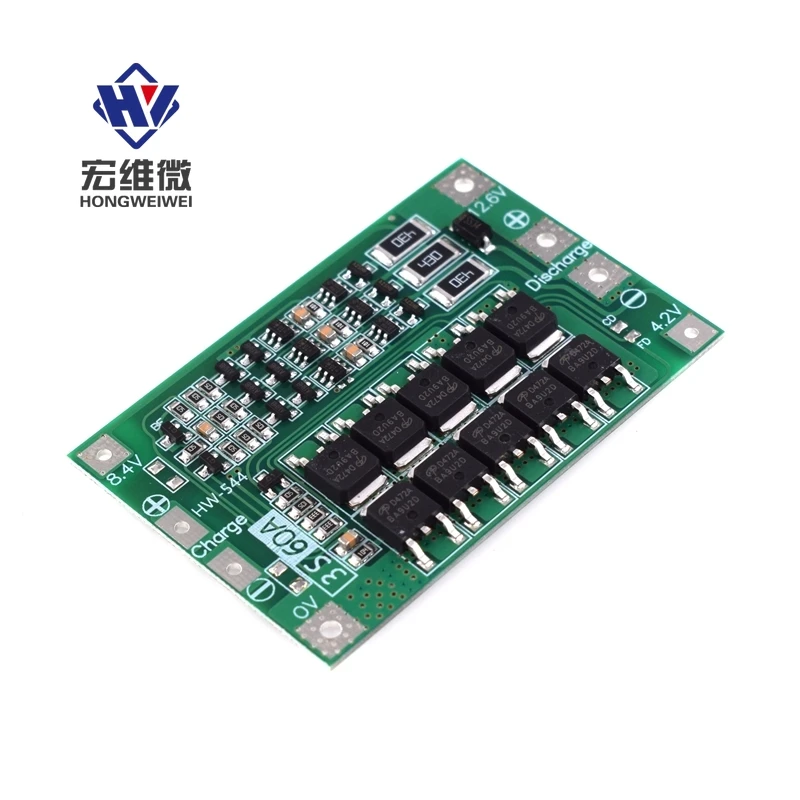

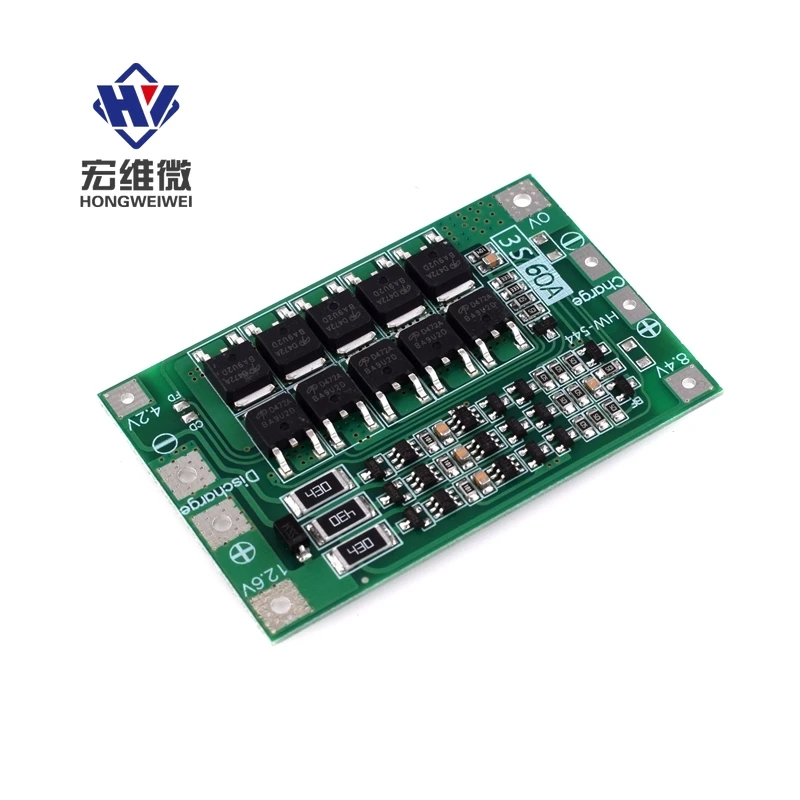

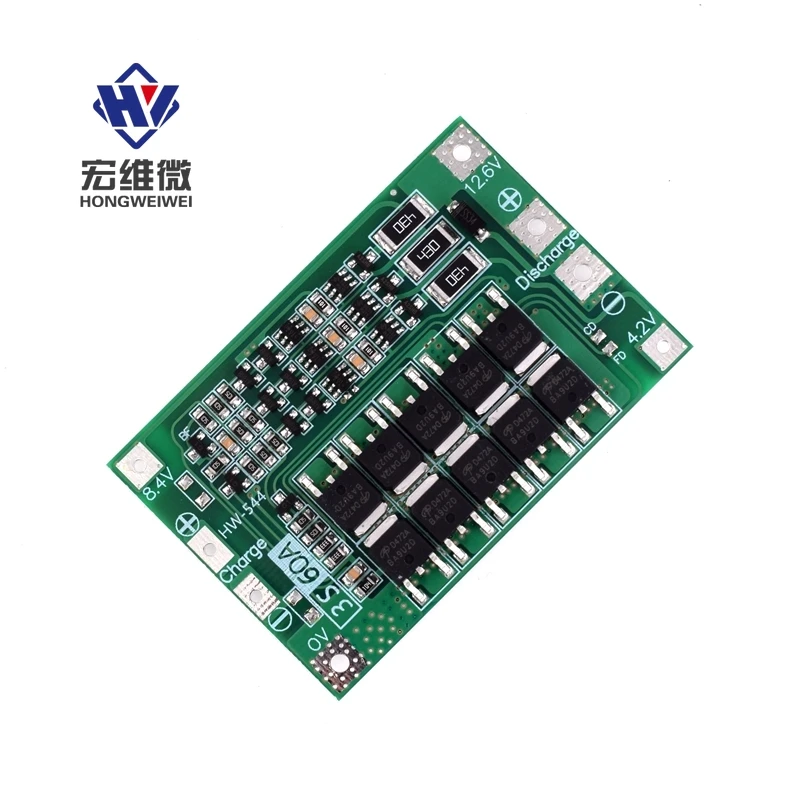

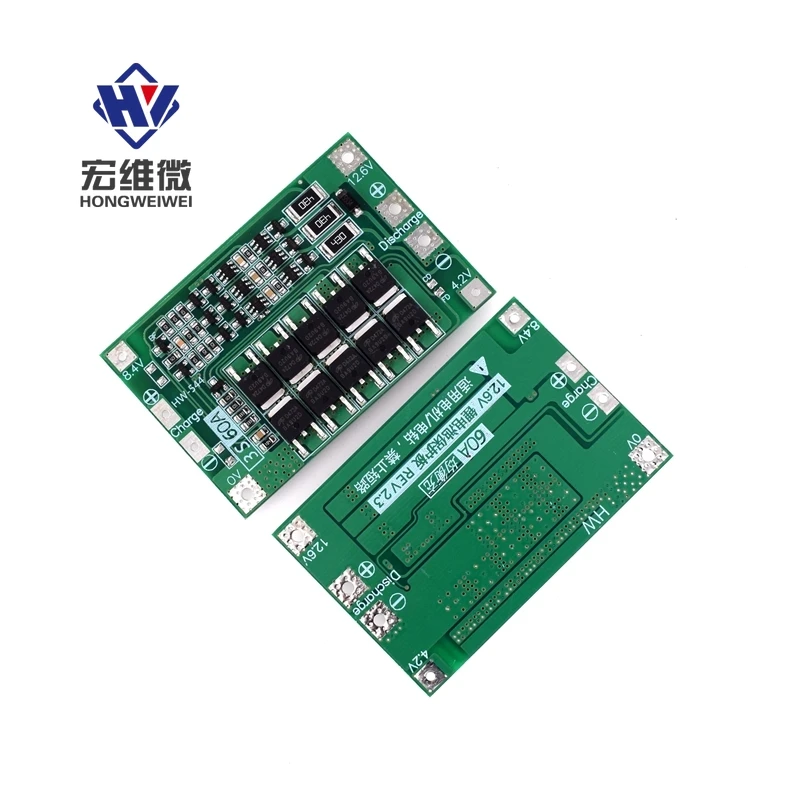

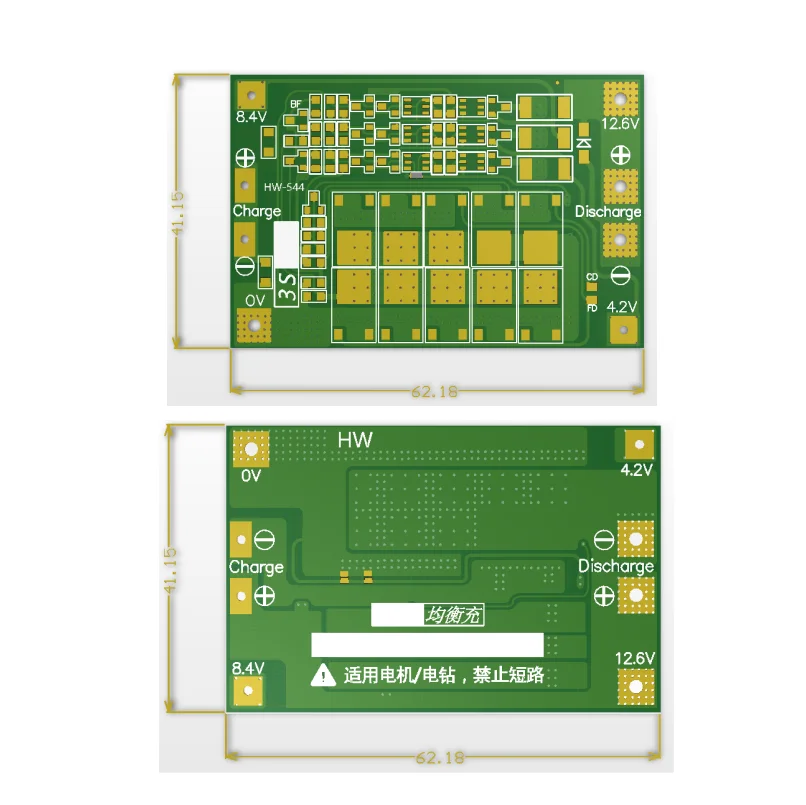

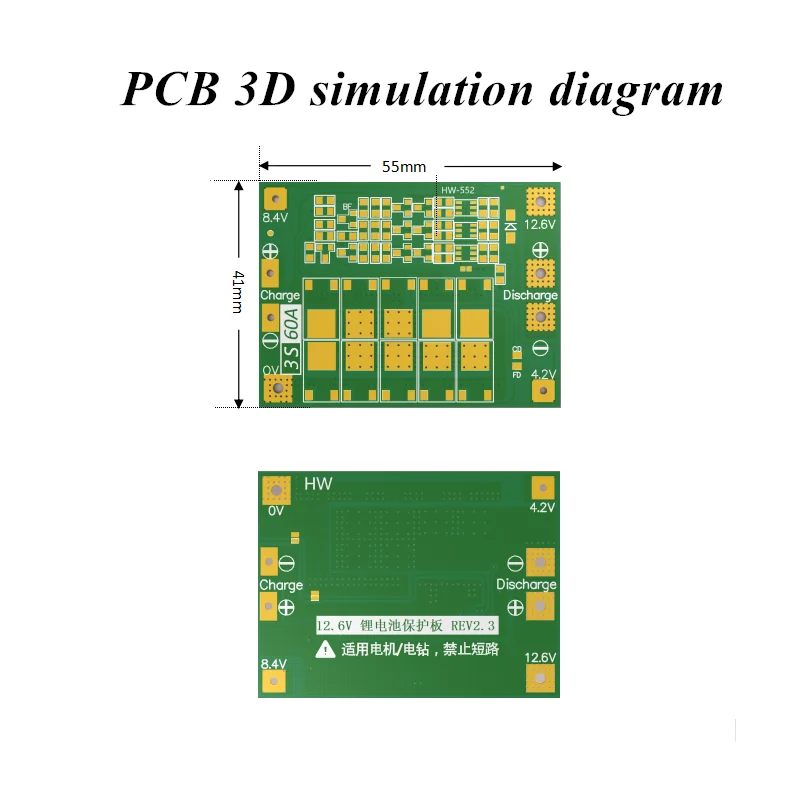

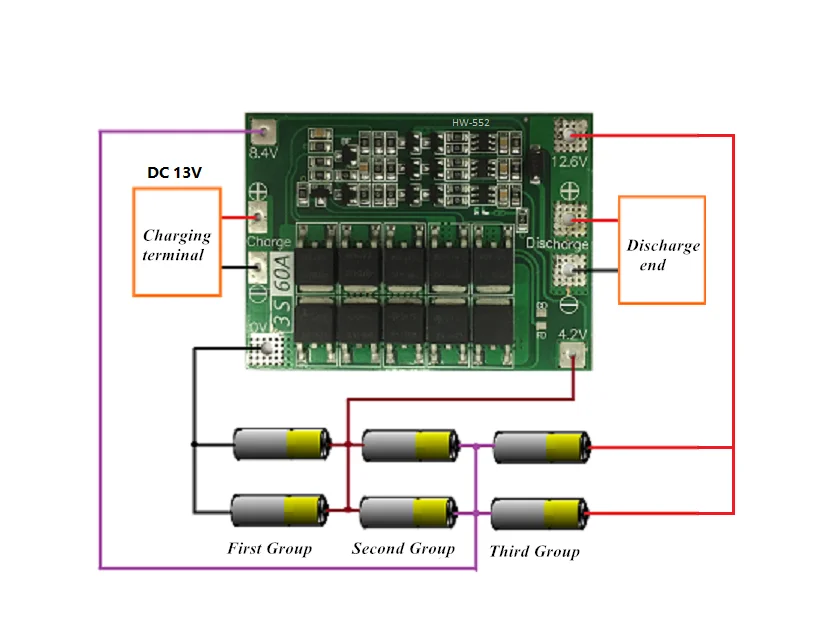

HW-552 Введение (1) Описание товара: Этот продукт используется для зарядки/разрядки 3 групп литиевых батарей в серии, и каждая группа может подключать несколько литиевых батарей параллельно. Он может выдерживать непрерывный ток зарядки 20A, непрерывный ток разряда 40A и мгновенный ток менее 80A. Во время использования условия рассеивания тепла должны быть хорошими. Если условия рассеивания тепла не хороши, пожалуйста, уменьшите ток, чтобы использовать, и не заставляйте панель чувствовать себя очевидной. В процессе зарядки и разрядки он имеет функции защиты от перезаряда, защиты от переразряда, защиты от перегрузки по току и защиты от короткого замыкания. Этот продукт может быть использован для зарядки и разрядки батарей в электрической дрели, опрыскивателях, светодиодный индикатор, низкомощные инверторы и другие продукты. Введение (два) Параметры продукта: Популярная модель изделия: HW-552; Размер циферблата: 41*60*1 мм; Charging напряжение: 12,6 В-13 в; Максимальный рабочий ток: 60 А (отличные условия отвода тепла); Непрерывный ток непрерывной зарядки (верхний предел): 20А; Переменный ток непрерывного разряда (верхний предел): 40A; Защита от перегрузки по току: 125A; Overcharge обнаружения: 12,8 V (для 3 группы батареи); Overcharge высвобождение аттрактанта: 12,3 V (комплекты одежды из 3-х предметов для батареи);  Защита от избыточной разрядки обнаружения: 2,4 V (для возраста от 1 аккумулятора);  Защита от избыточной разрядки высвобождение аттрактанта: 3,0 V (для возраста от 1 аккумулятора); Защита от короткого замыкания: да; Температурная Рабочая температура: -40-+ 85 ℃; Нормальные Условия хранения: -40-+ 125 ℃. Введение (3) инструкции по использованию: Три варианта использования А. Зарядка (защита от перезарядки) (1) прежде всего, проводка должна быть строго в соответствии с приведенной выше схемой. Используйте хорошие провода и хороший контакт, потому что используйте, даже если сопротивление не слишком большое, когда большой ток течет, он будет использовать падение большого напряжения и генерировать много тепла, что повлияет на производительность платы. (2) подключите источник питания 13 в к зарядному терминалу платы и начните зарядку. (3) плата обнаруживает общее напряжение трех групп батарей в серии. В тех случаях, когда напряжение достигает 12,8 V Совет будет закройте крышку батарейного схема зарядки, который является защита от перезаряда. (4) в тех случаях, когда напряжение аккумуляторной батареи падает ниже 12,3 V, защита от избыточного заряда благодаря связаться с нами, и Совет будет открыть крышку батарейного схема зарядки снова, который является избавление от перезаряда. (5) Если защита от перегрузки по току/короткого замыкания включена на плате из-за некоторых причин во время процесса зарядки, вам нужно удалить соединение на конце нагрузки, затем выключите питание и перезагрузите, затем защита от перегрузки по току может быть отменена. Вы также можете отключить нагрузку и подождать несколько секунд, защита от перегрузки по току будет автоматически отменена. B. Разряд (защита от перегрузки) (1) проводка должна быть строго в соответствии с приведенной выше схемой. Используйте хорошие провода и хороший контакт, потому что используйте, даже если сопротивление не слишком большое, когда большой ток течет, он будет использовать падение большого напряжения и генерировать много тепла, что повлияет на производительность платы. (2) Подключите нагрузку, и литиевый аккумулятор обеспечивает питание к нагрузке через плату. Чехол с хорошей теплоотдачей может выдерживать непрерывный ток 40 А. Если тепловыделение очень хорошее, оно может даже достигать 60А. (3) во время процесса разрядки, когда обнаруживается, что напряжение определенной группы батарей упало до предела перенапряжения, плата открывает защиту от перегрузки и закрывает разрядку. Обратите внимание, что напряжение батареи, обнаруженное в процессе разрядки платы, будет ниже, чем напряжение на обоих концах батареи, измеренное мультиметром. Это вызвано проводами и внутренней частью аккумулятора, поэтому после включения защиты от перегрузки вы используете Вольтметр для измерения напряжения на обоих концах аккумулятора. Часто выше, чем 2,4 V. Кроме того, плохое соединение между "0V" терминал на доске и отрицательный электрод батареи также приведет к защита от избыточной разрядки напряжение должно быть больше, чем 2,4 V. (4) когда напряжение батареи поднимается выше 3 В, защита от перегрузки отпускается. Если защита от перегрузки не отпущена, нагрузка может быть отключена, и защита от перегрузки будет отпущена. C. Защита от перегрузки по току. Когда ток слишком велик, плата открывает защиту от перегрузки по току, соединение линии отключено, и зарядка или разрядка остановлены. Условия успешного запуска электрической дрели: (1) ток разряда батареи должен достигать самого низкого пускового тока электрической дрели; (2) соединение между аккумулятором и защитной панелью должно быть максимально коротким, а сердечник провода должен быть максимально плотным; HW-296 Введение (1) Название продукта: 4 серии 16,8 V 40A плата защиты литиевой батареи Модель изделия: HW-296 Напряжение зарядки: 16,8 В ~ 17 В постоянного тока Непрерывный ток разряда: максимум 40 А (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите ток нагрузки для использования) Ток непрерывной зарядки: 20A max Размер изделия: 44*55*4 мм Применимые варианты: подходит для литиевых батарей с номинальным напряжением 3,7 V и полного заряда 4,2 V (Включая 18650, 26650, полимерный литиевый аккумулятор), может переносить электрическую дрель НИЖЕ 170 Вт Примечание 1: Для успешного запуска электрической дрели требуются 4 аккумулятора 10C-20C или 8 батарей питания 5C-10C, соединительные провода 0 В и 16,8 в и медные провода длиной более 3 квадратных миллиметров. Примечание 2: Проводка 0V, 4,2 V, 8,4 V строго согласно диаграмме. 12,6 V, 16,8 V, не коснитесь любой компоненты на плате в процессе пайки, и не намеренно защита от короткого замыкания Введение (2) На рисунке ниже приведена схема разрядки модуля. Батареи в 4 струнах, и подключенные батареи должны соответствовать току разряда 40A. Это может быть достигнуто путем подключения батарей параллельно или покупки батарей с высоким разрядным током. Например, если аккумулятор 2000 мА · ч и разряд 10 с, то требуются только 4 серии и 2 параллели, и максимальный ток может достигать разрядного тока 40 А. Стабильный разряд требует 4 серий и 4 параллелей, и внимание должно быть обращено на рассеивание тепла. HW-293 Введение Название продукта: 4 серии 16,8 V 40A плата защиты литиевой батареи Модель изделия: HW-293 Напряжение зарядки: 16,8-17,8 В постоянного тока Непрерывный ток разряда: максимум 40 А (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите ток нагрузки для использования) Ток непрерывной зарядки: 20A max Размер изделия: 45*60*4 мм Применимые варианты: подходит для литиевых батарей с номинальным напряжением 3,7 V и полного заряда 4,2 V (Включая 18650, 26650, полимерный литиевый аккумулятор), может переносить электрическую дрель НИЖЕ 170 Вт На рисунке ниже приведена схема разрядки модуля. Батареи в 4 струнах, и подключенные батареи должны соответствовать току разряда 40A. Это может быть достигнуто путем подключения батарей параллельно или покупки батарей с высоким разрядным током. Например, если аккумулятор 2000 мА · ч и разряд 10 с, то нужны только 4 струны и 2 параллели, и максимальный ток может достигать разрядного тока 40 А. Стабильный разряд требует 4 струн и 4 параллелей, и внимание должно быть обращено на рассеивание тепла. Разряженный аккумулятор быстро отпадет. На рисунке ниже приведена схема зарядки аккумулятора. 4 струны аккумуляторов на самом деле полностью заряжены. Напряжение составляет 16,8 в, а напряжение зарядки-17 В ~ 18 В. Ток зарядки зависит от подключенного аккумулятора, а максимальный-не более 20 А. HW-288 HW-287 Введение (1) Название продукта: 3 строки 12,6 V 40A литиевая батарея Защитная плата (балансный за дополнительную плату) Модель изделия: HW-288 Зарядное напряжение: DC 12,6 V ~ 13,6 V Непрерывный ток разряда: максимум 40 А (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите ток нагрузки для использования) Ток непрерывной зарядки: 20A max Размер изделия: 41*61*4 мм Применимые варианты: подходит для литиевых батарей с номинальным напряжением 3,7 V и полного заряда 4,2 V (Включая 18650, 26650, полимерный литиевый аккумулятор), может переносить электрическую дрель НИЖЕ 170 Вт Введение (2) Подготовка оборудования Подготовьте HW-288 модуль защиты литиевой батареи, аккумулятор, источник питания, высокомощное Сопротивление нагрузке На рисунке ниже приведена схема разрядки модуля. Батареи в 3 струнах, и подключенные батареи должны соответствовать току разряда 40A. Это может быть достигнуто путем подключения батарей параллельно или покупки батарей с большими разрядными токами. Например, если аккумулятор 2000 мА · ч и разряд 10 с, то для достижения разрядного тока 40 А требуются только 3 струны и 2 параллели. На рисунке ниже приведена схема зарядки аккумулятора. Напряжение зарядки DC12.6V ~ 13,6 V. Ток зарядки зависит от подключенного аккумулятора, а максимальный-не более 20 А. Модуль имеет схему выравнивания зарядки, и функция выравнивания может работать только тогда, когда производительность батареи не сильно отличается.
