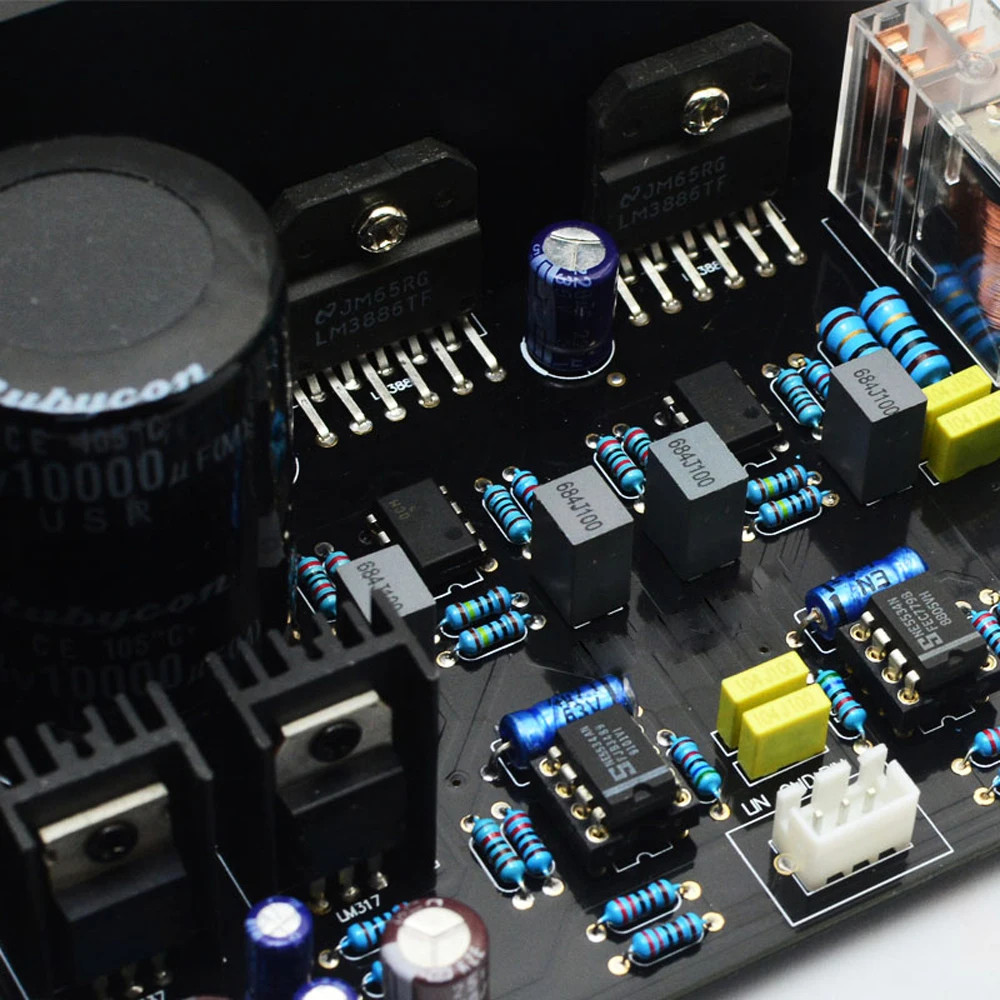

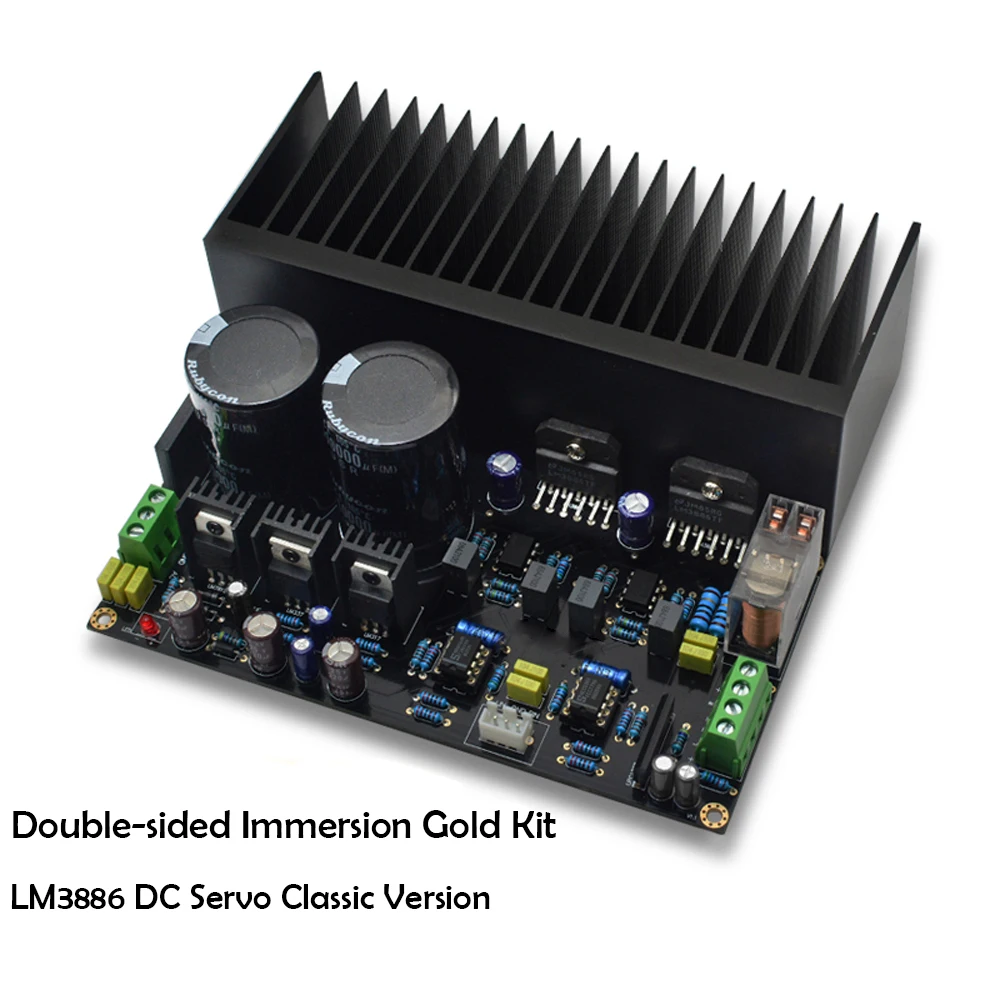

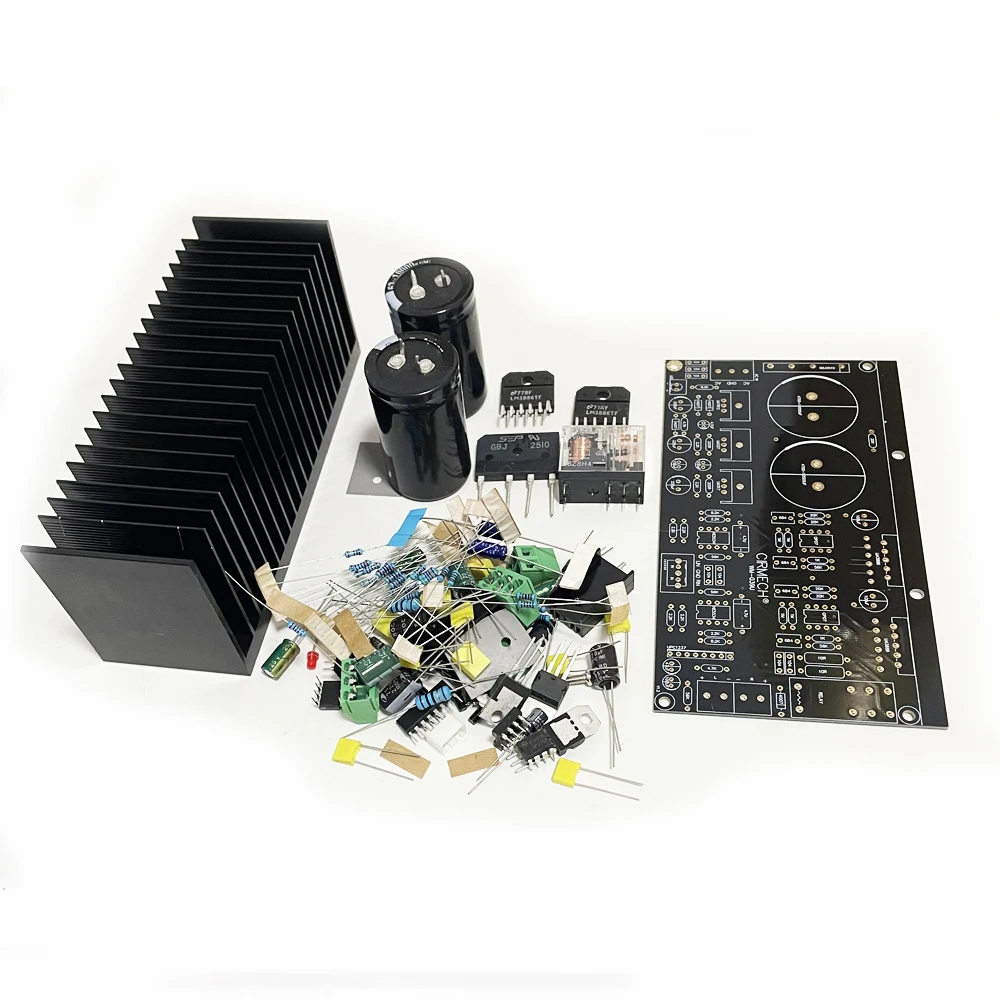

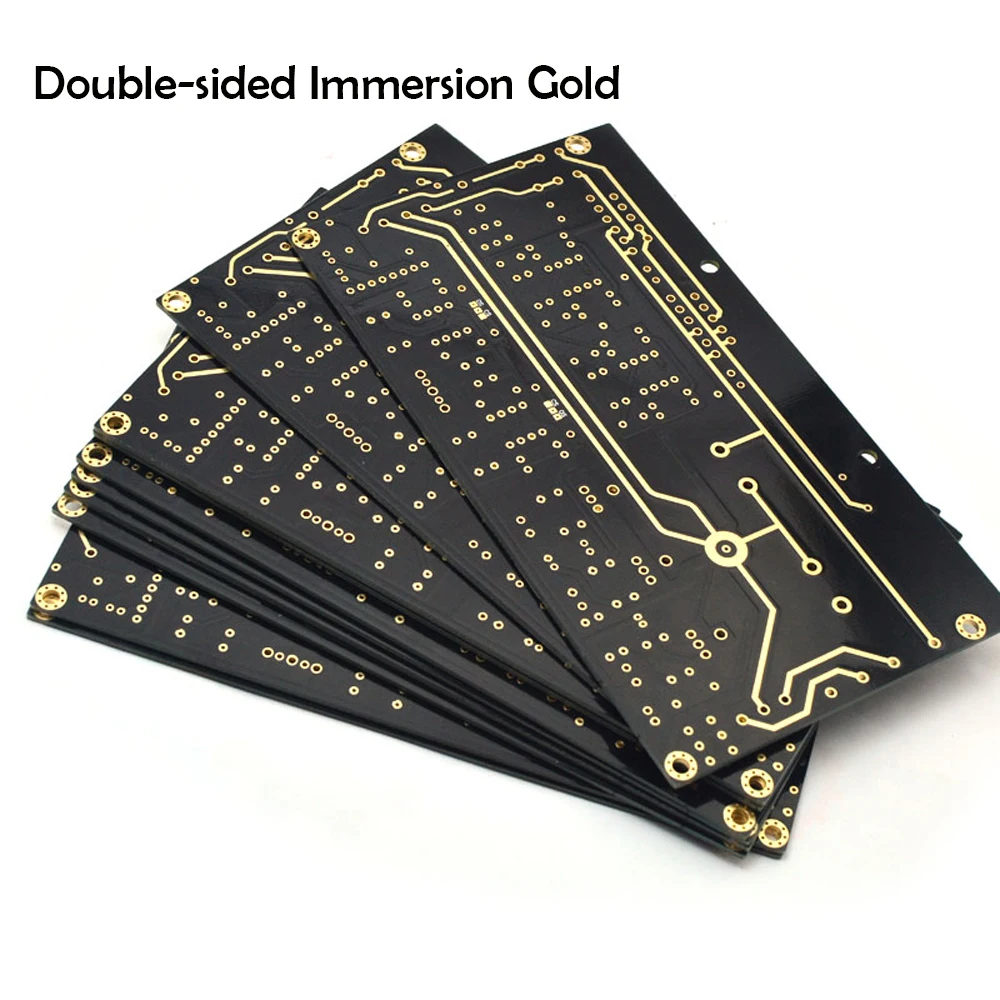

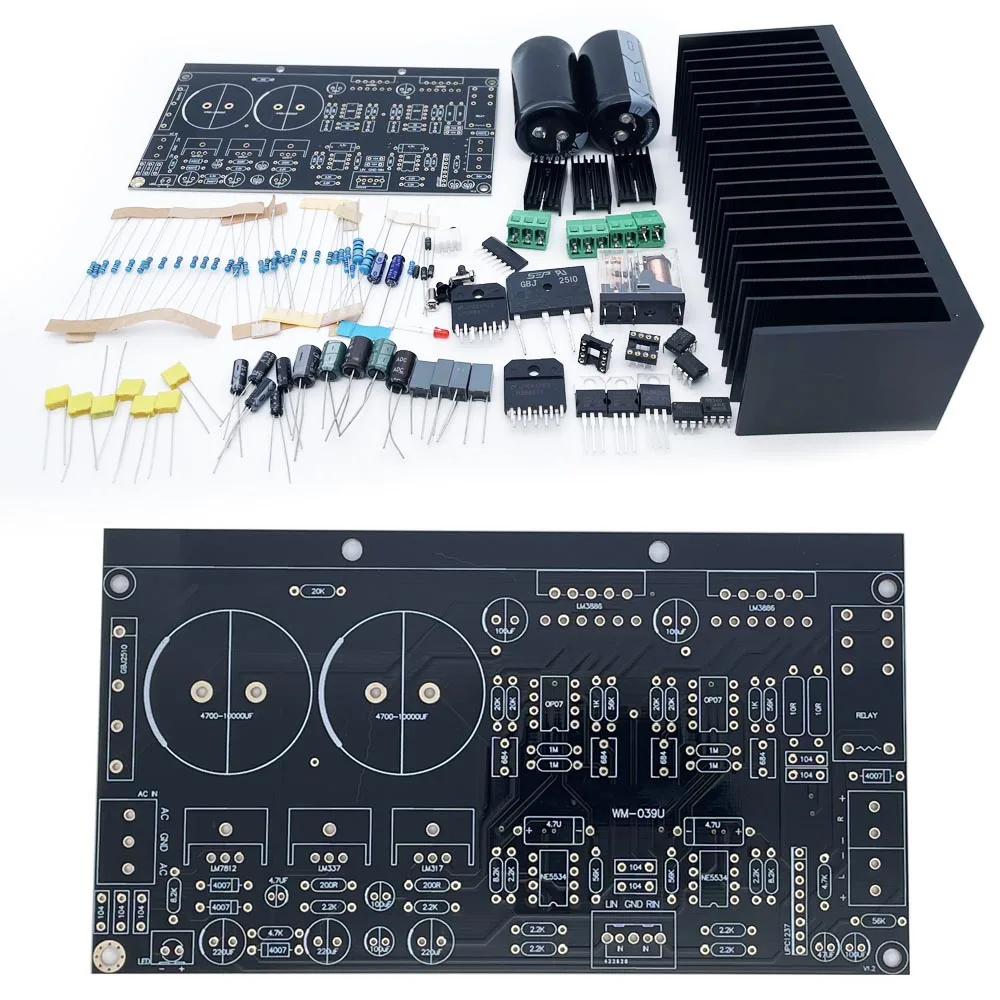

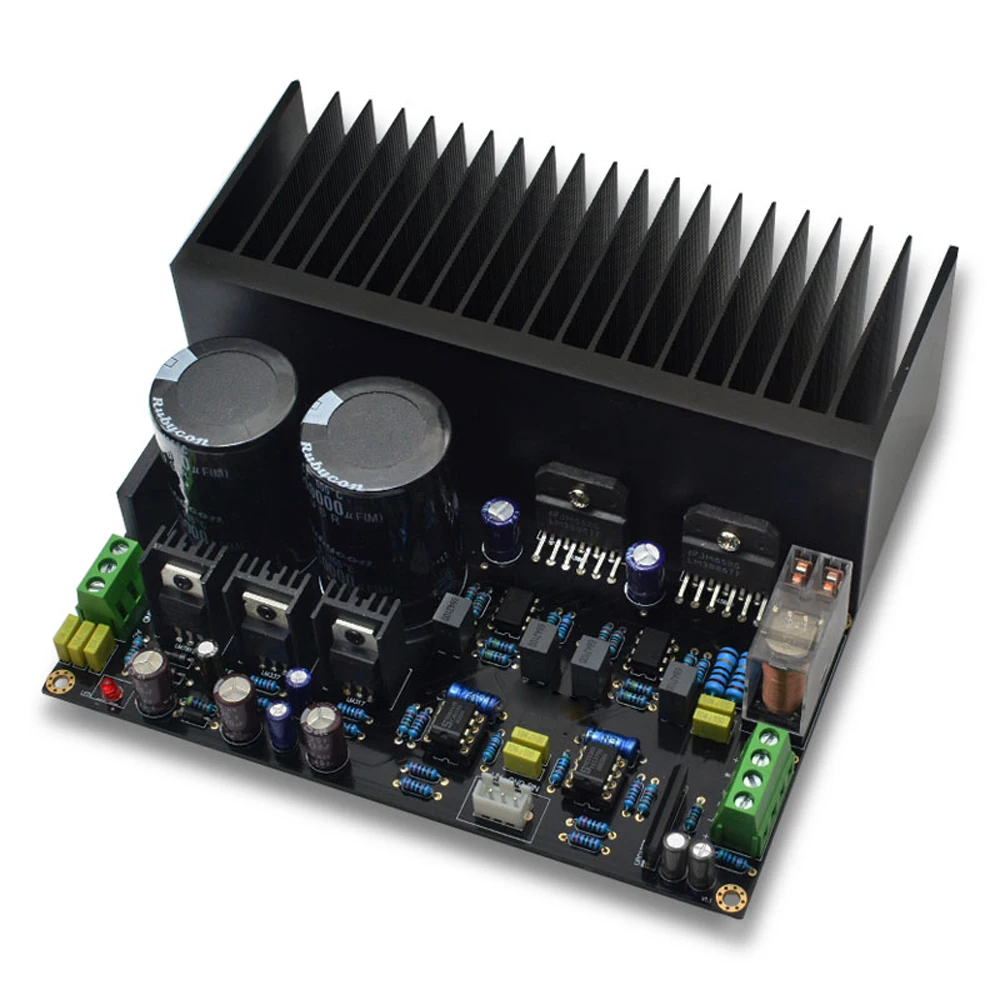

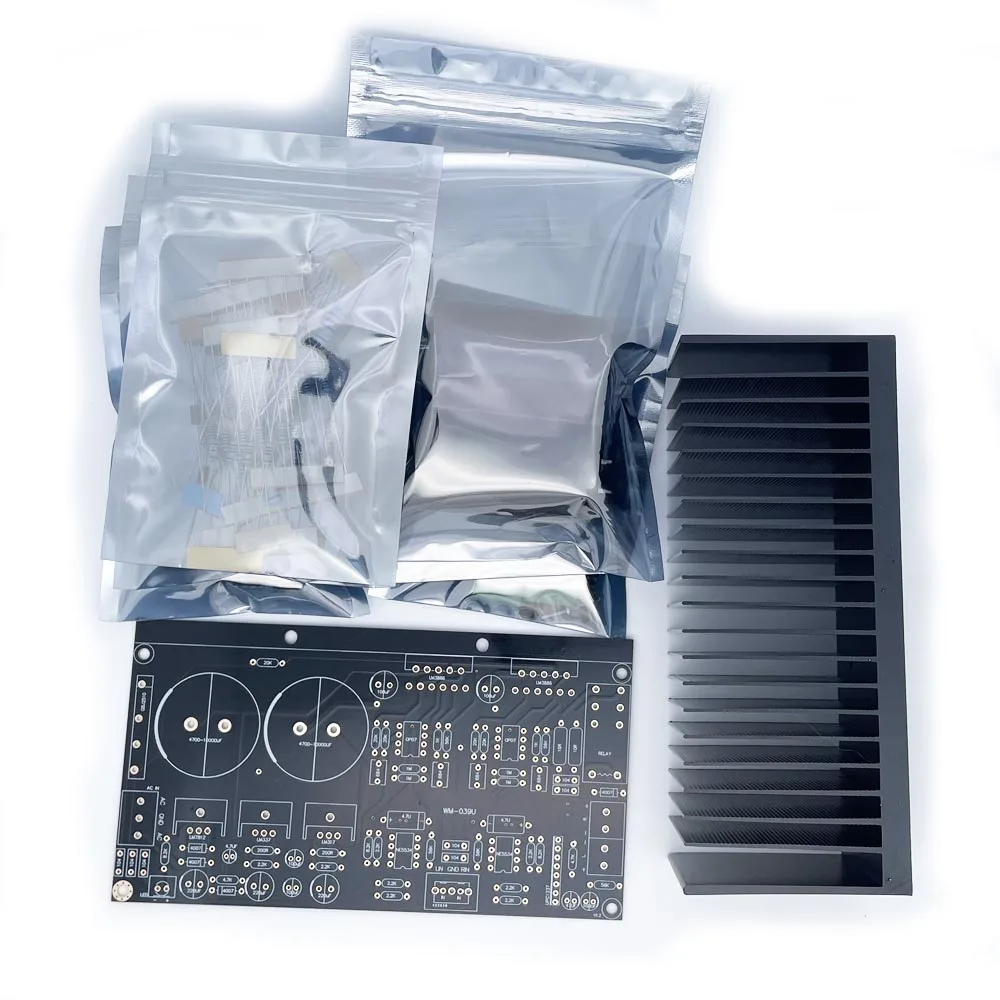

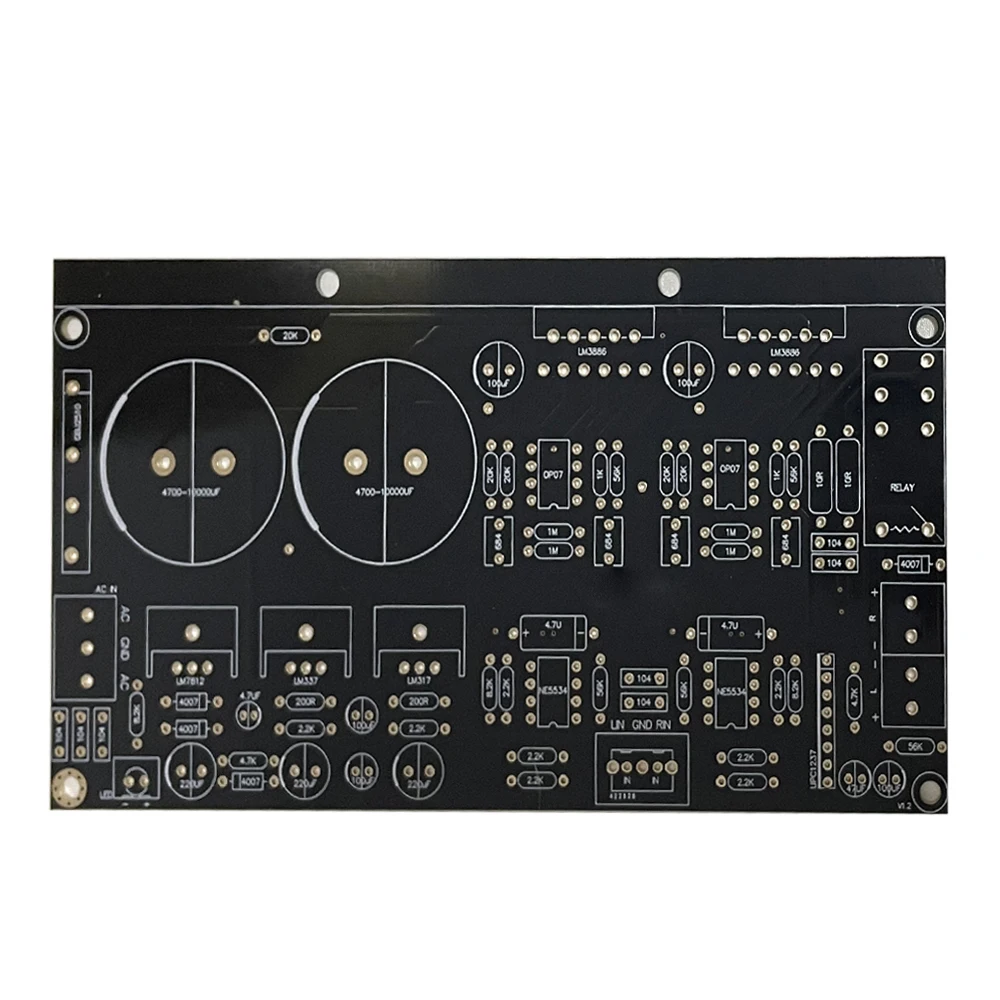

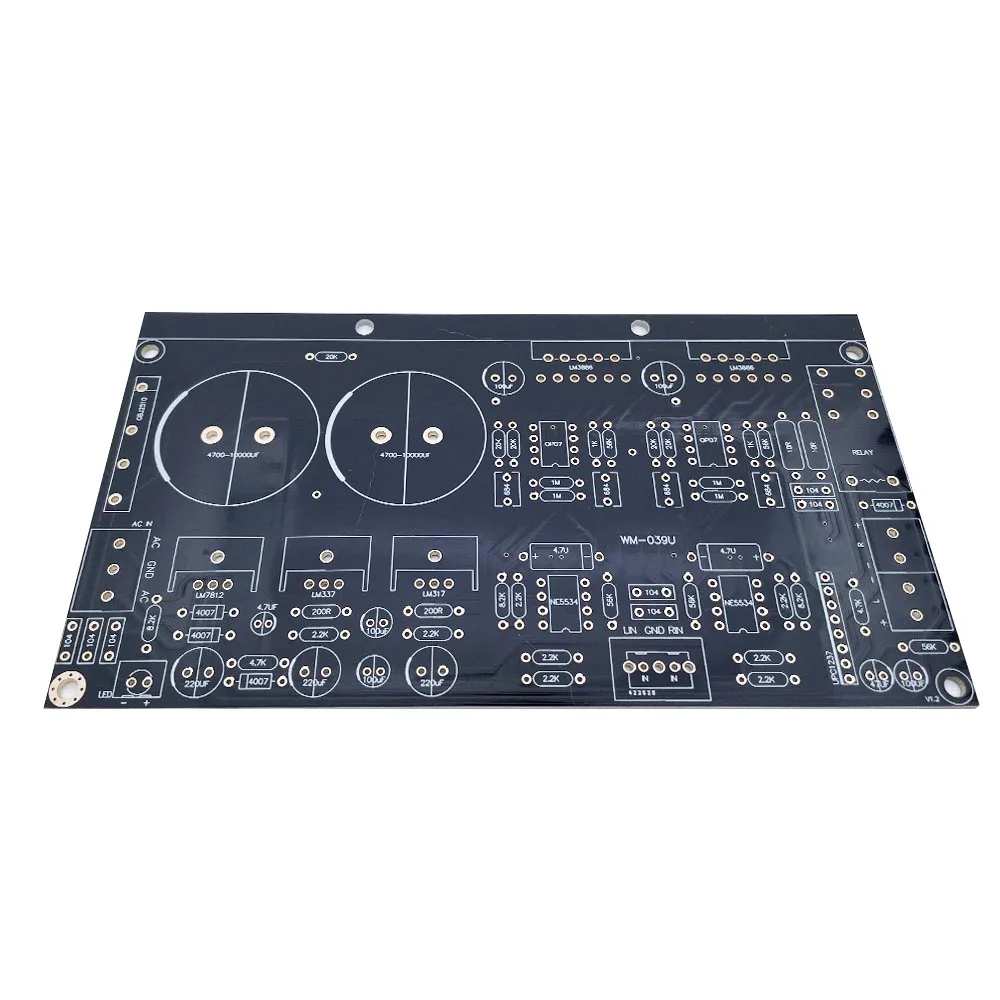

Плата усилителя lm3886, Плата усилителя высокой мощности, OP07 DC Servo 5534, независимая погружная Золотая печатная плата Op Amp, набор для самостоятельной сборки

Питание: рекомендуется выше 200 Вт

Выходная мощность: 68 Вт X 2 Макс.

Выходное сопротивление: 4-16 Ом

Канал: 2-канальный стерео

Схема: LM3886 + 0P07 + NE5534

Характеристики: предступенчатый стабилизированный сервопривод постоянного тока с защитой

Характеристики защиты: защита от короткого замыкания постоянного тока от перегрева

Размер: 149,6*135*52 мм

Вес нетто: 550 г

1. Максимальная мощность зависит от напряжения источника питания и сопротивления динамика, THD = 0.1%, RL = 40 против = 28 В;

2. Если это нагрузка 4Q, напряжение трансформатора не должно превышать двойной AC20V, чтобы избежать ненужных потерь;

3. Пожалуйста, обратите внимание на мониторинг температуры теплоотвода во время использования, при необходимости рекомендуется использовать вентилятор для содействия рассеиванию тепла;

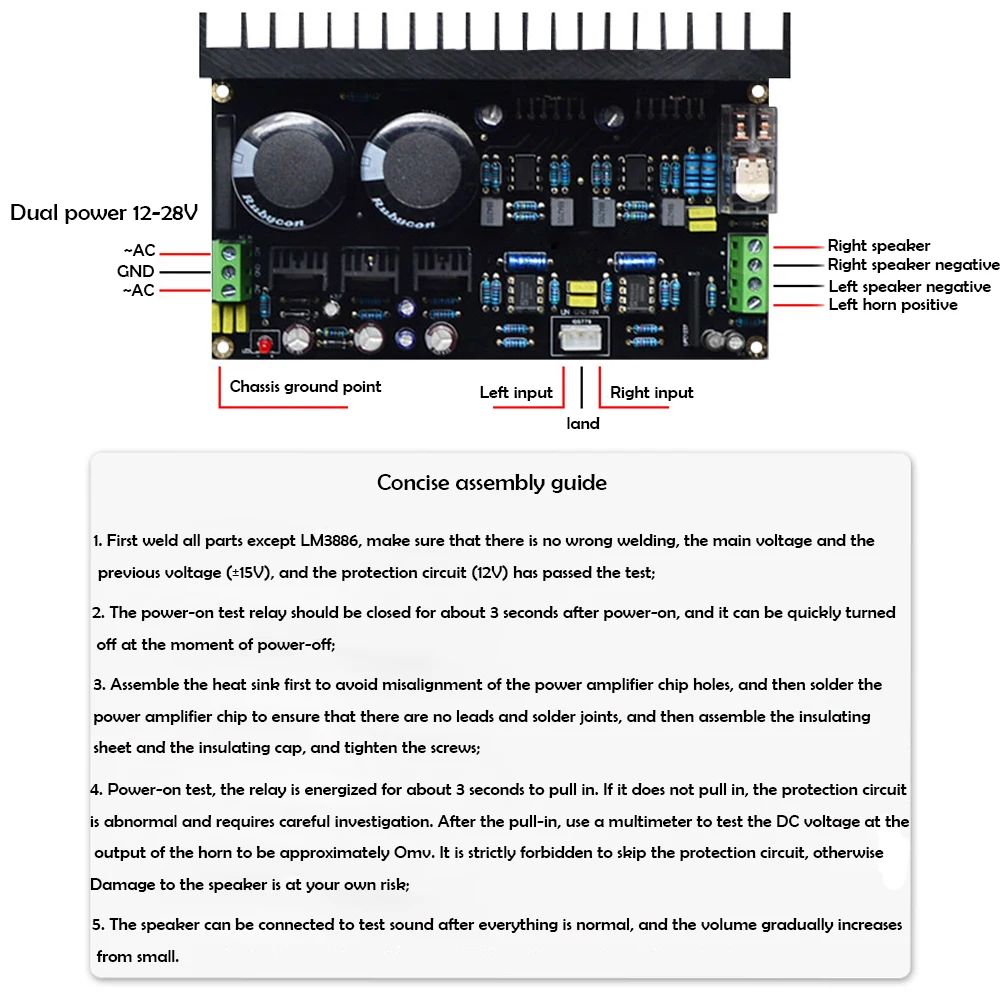

Краткое руководство по сборке:

1. Сначала сварите все детали, за исключением LM3886, убедитесь, что нет неправильной сварки, Основное напряжение

И предыдущее сценическое напряжение (Заземление 15 в), прошел тест на защиту (12 В);

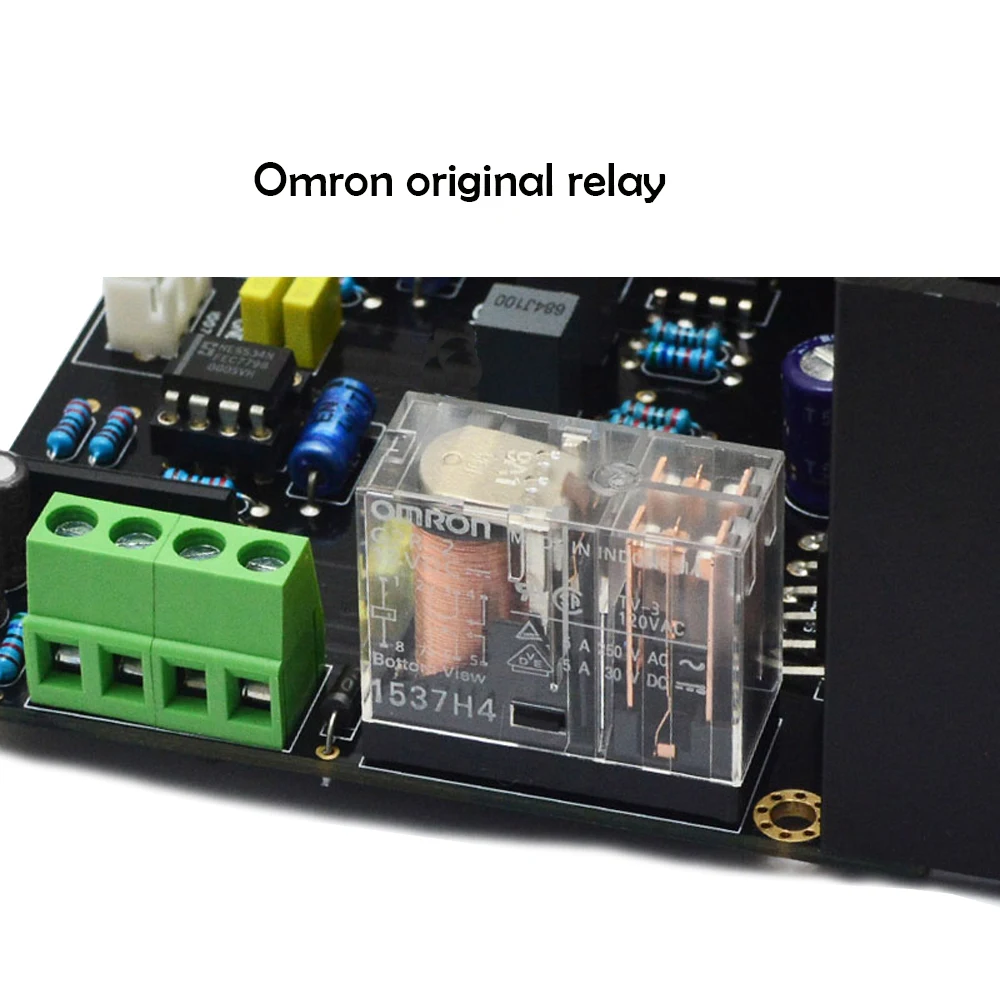

2. Тестовое реле питания должно быть закрыто в течение 3 секунд после включения питания, и его можно быстро выключить в момент выключения питания;

3. Сначала Соберите радиатор, чтобы избежать неправильного выравнивания отверстий чипа усилителя мощности, а затем припайте чип усилителя мощности, чтобы убедиться

Убедитесь, что нет проводов и паяных соединений, а затем Соберите изоляционный лист и изоляционную крышку и затяните винты;

4. Тест на включение питания, реле включается около 3 секунд, если это не так, это означает, что схема защиты

Если это ненормально, его нужно тщательно изучить. После закрытия Используйте мультиметр для проверки напряжения постоянного тока выходного терминала динамика.

Около 0 мВ, строго запрещено пропускать цепь защиты, в противном случае Рог будет поврежден на ваш собственный риск;

5. Динамик может быть подключен к тестированию звука после того, как все нормально, и громкость постепенно увеличивается от малого.
