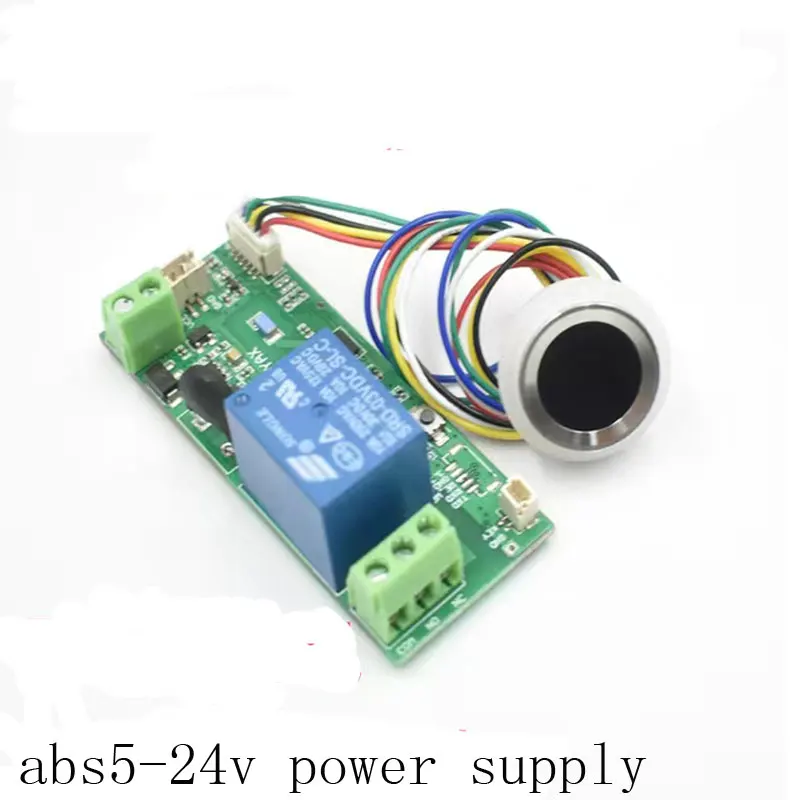

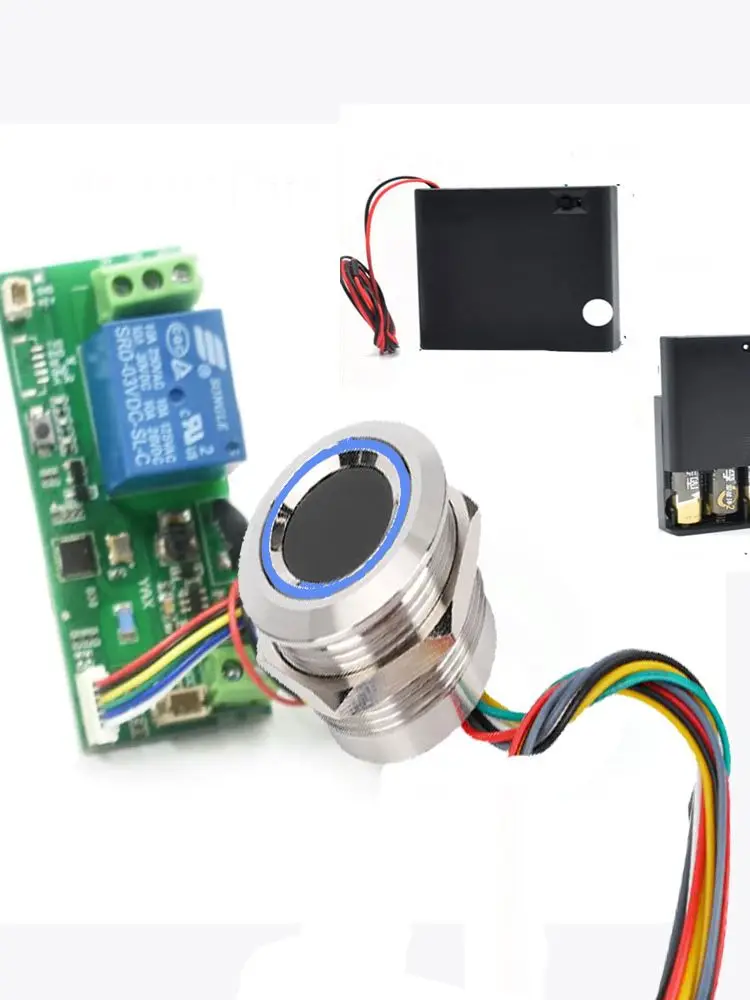

Diy R503 панель управления отпечатком пальца с низким энергопотреблением, модуль контроля доступа по отпечатку пальца для автомобиля, мотоцикла, велосипеда

Многофункциональная Идентификация отпечатков пальцев Электрический замок управления напряжением; Несколько режимов управления для удовлетворения ваших различных потребностей; Подключение, удобная установка; Подходит для самостоятельной модификации пользователя, используется для контроля доступа, управления автомобилем, электрического управления, промышленный контроль и другие случаи.

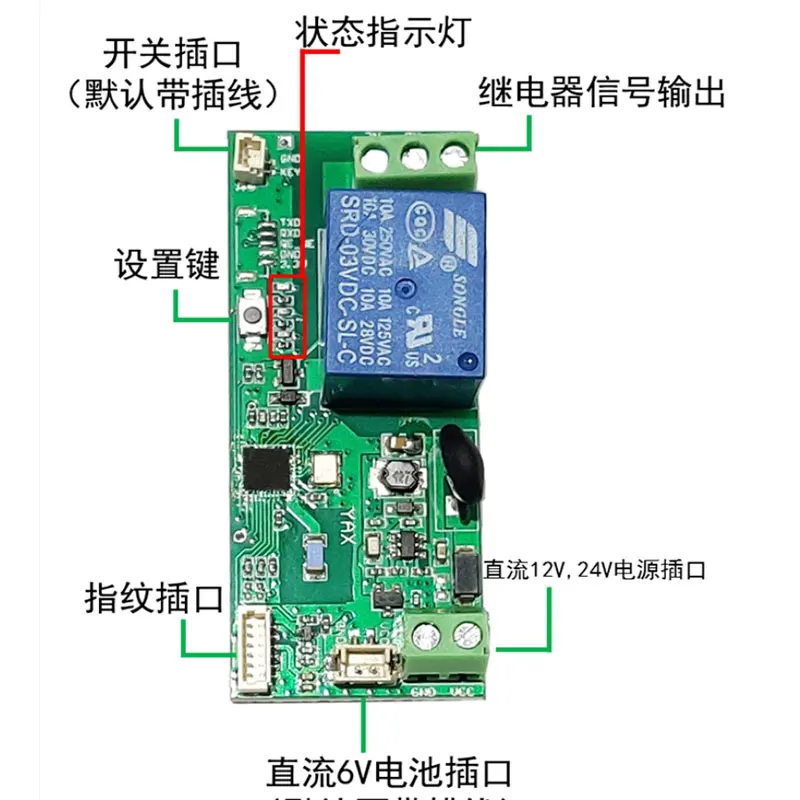

Нажмите кнопку, чтобы восстановить заводские настройки:

Когда монтажная плата включена, удерживайте нажатие кнопки настройки на печатной плате более 10 секунд, вы можете видеть, что Красный светильник индикатора на печатной плате светильник s up и модуль отпечатков пальцев начинает светильник в белом цвете. В это время отпустите «ключ настройки» и отпечаток пальца, если зеленый светильник всегда включен в течение 1 секунды, это означает, что удаление успешно; Если отпечаток пальца всегда включен в течение 1 секунды, это означает, что удаление не удалось. После восстановления заводского состояния система очистит Все библиотеки отпечатков пальцев. В это время система находится в режиме демонстрации, и любой отпечаток пальца может контролировать реле, чтобы открыть.

Запись отпечатка пальца в первый раз:

Когда система находится в заводском состоянии, нажмите любой палец на окно отпечатков пальцев и удерживайте его около 5 секунд, не отпуская. Желтый светильник отпечатков пальцев будет светильник или похода по магазинам. После того, как палец будет удален, будет мигать желтый светильник, и будет введена операция добавления отпечатка пальца от administrator. Начните нажимать на палец, светло-голубой свет включится, когда палец нажат, и желтый свет будет мигать, когда палец будет поднят. Нажмите на палец 4-6 раз непрерывно, зеленый светильник будет включаться около 3 секунд, и новый отпечаток пальца будет успешно введен;

Введите больше отпечатков пальцев для administrator:

Вы должны использовать отпечаток пальца для нажатия на более 5 секунд и не отпускать его, пока не включится желтый светильник. После удаления пальца желтый светильник мигает и входит в режим управления отпечатком пальца. Процесс ввода такой же, как и выше.

Введите отпечатки пальцев обычных пользователей:

Вы должны использовать отпечаток пальца управления для нажатия более 10 секунд, не отпуская его. Желтый светильник включается в свою очередь, и розовый светильник включается, а затем удаляет палец. Розовый светильник начинает мигать и начинает работать с добавлением обычных отпечатков пальцев пользователя. Процесс ввода такой же, как и выше.

Выбор режима: [заводским по умолчанию является режим jog output]

В тех случаях, когда схема питания, после нажатия кнопки "Комплект Кнопка" на схема, синий индикатор светильник на схема начнет мигать, и количество вспышек представляет различные релейный выход режима. После повторного нажатия кнопки Количество вспышек будет мигать от 1 до 2 до 3.

Синий светильник мигает один раз: он представляет собой релейный самоблокирующийся выход. Синий светильник Дважды Мигает: Отображает выходное реле. Синий светильник мигает в течение трех секунд: он представляет собой релейный выход зажигания. (Подходит для зажигания автомобиля и мотоцикла)

Реле настройки времени пробежки: [заводское время пробежки по умолчанию составляет 1 секунду]

Сначала нажмите и удерживайте кнопку «set» на печатной плате, затем включите входную мощность печатной платы, подождите, пока красный и синий индикатор на печатной плате погаснет, затем отпустите кнопку «set». Затем нажмите кнопку «Комплект кнопка ", опять же, вы можете увидеть красный индикатор светильник начинает мигать, и количество вспышек-соответствующий временной интервал. После повторного нажатия кнопки «Настройки» Количество вспышек увеличивается. В это время нажмите на отпечаток пальца. После успешной проверки время пробежки будет автоматически сохранено, и оно не будет потеряно после выключения питания.

1 мигание представляет время 300 миллисекунд; 2 мигания, отображающие время 600 миллисекунд; 3 мигания в течение 1 секунды; 4 мигания в течение 2 секунд; 5 вспышек в течение 3 секунд; 6 вспышек в течение 4 секунд; 7 вспышек-это 5 секунд времени; 8 миганий-10 секунд времени; 9 миганий-60 секунд времени; 10 миганий-15 минут времени;

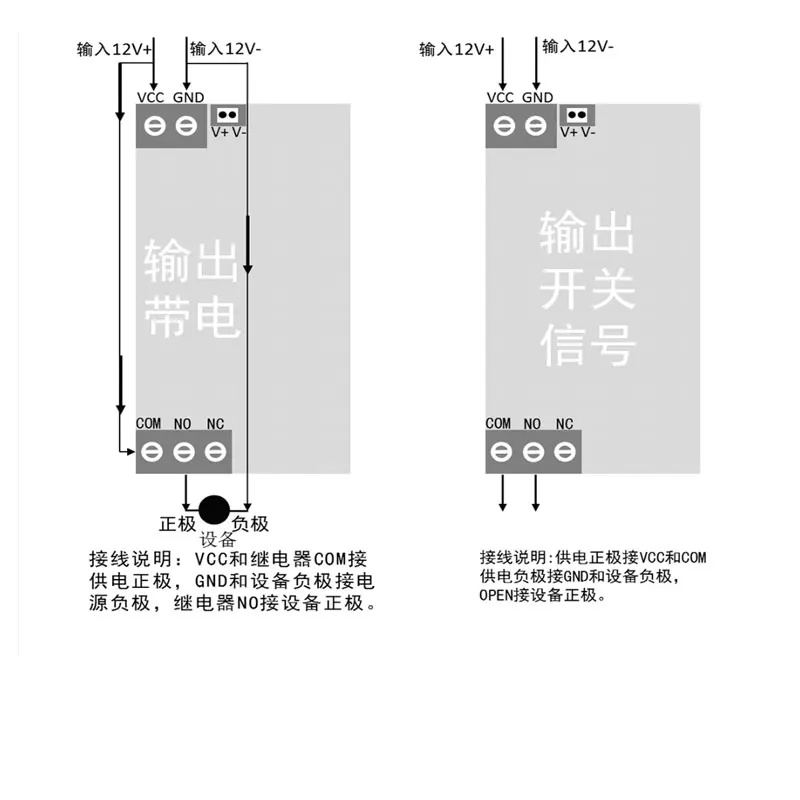

Реле обычно открывается и нормально закрывается:

Релейный выход обычно открыт и нормально закрыт, пользователи могут выбрать эти два режима в зависимости от различных случаев использования. Не означает нормально открытый контакт, NC выступает за нормально закрытый контакт, а COM-за общий контакт. (При нормальных обстоятельствах используются только NO и COM, но NC, как правило, нет
