Датчик скорости бесщеточного двигателя специальный Тахометр Датчик скорости цифровой измеритель частоты цифровой измеритель

Бесщеточный тахометр, специальный тахометр, цифровой измеритель частоты

Особенности:

1: принять промышленный высокоскоростной MCU, сильный анти-помех

2: стабильный и надежный

3: особенности широкого диапазона измерений и высокой точности измерений

4: небольшой внешний вид

5: широко используется

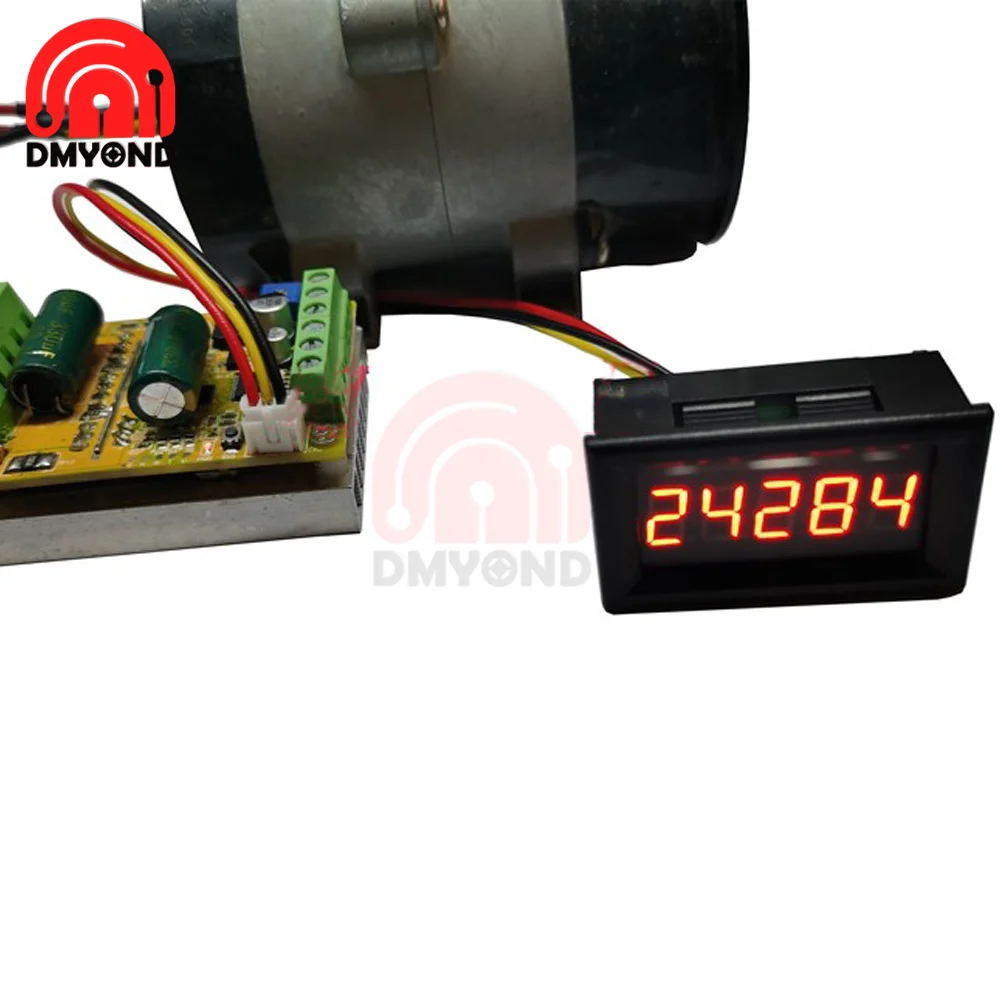

Недавно разработанный, сделанный на заказ трехфазный бесщеточный привод постоянного тока, поддерживающий тахометр, с использованием высокоскоростного MCU промышленного класса, сильный анти-помех, стабильный и надежный, широкий диапазон измерения и высокая точность измерения, программное обеспечение принимает ведущий Полностью синхронный метод измерения цикла, диапазон измерения и точность измерения является более качественным скачком, Подходит для всех трехфазных DC бесщеточных приводных плат и приводных модулей с выходным сигналом скорости вращения на рынке, И трехфазный бесщеточный привод продуктов, независимо разработанные нашим магазином, имеют резервные интерфейсы для plug-and-play.

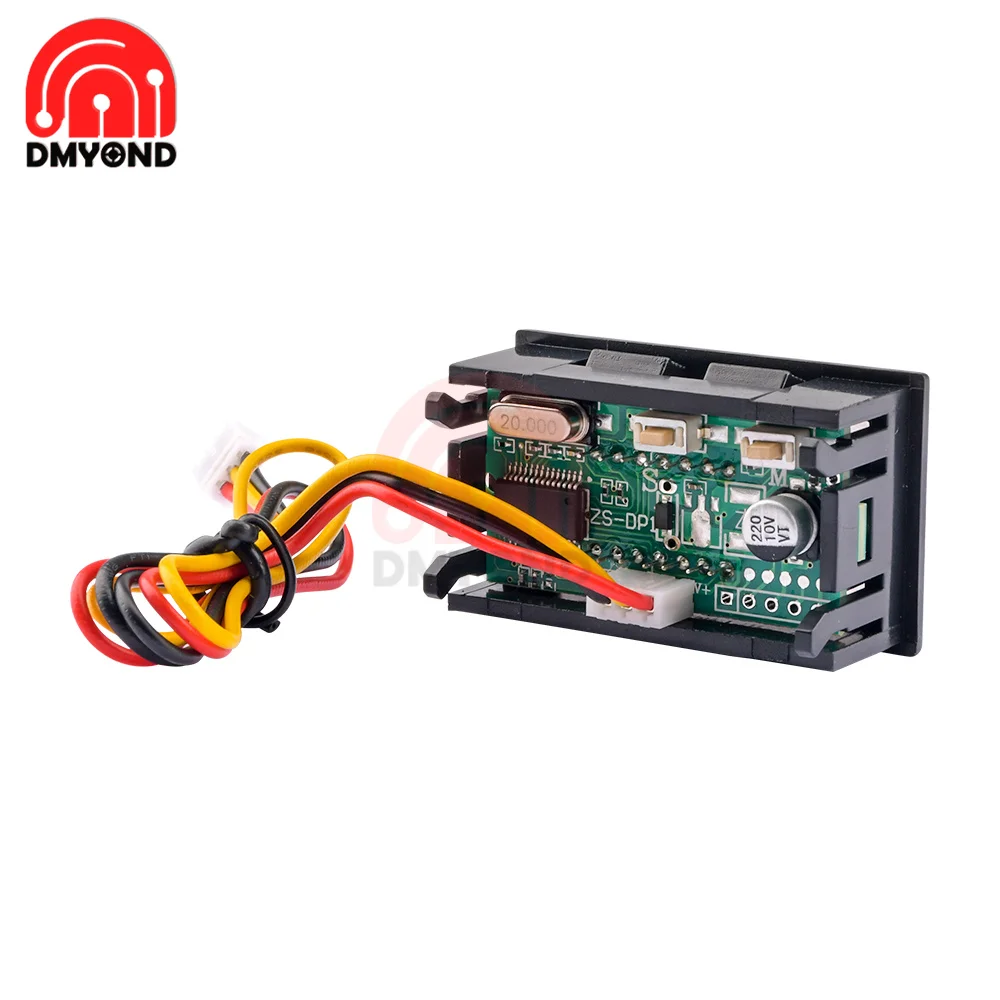

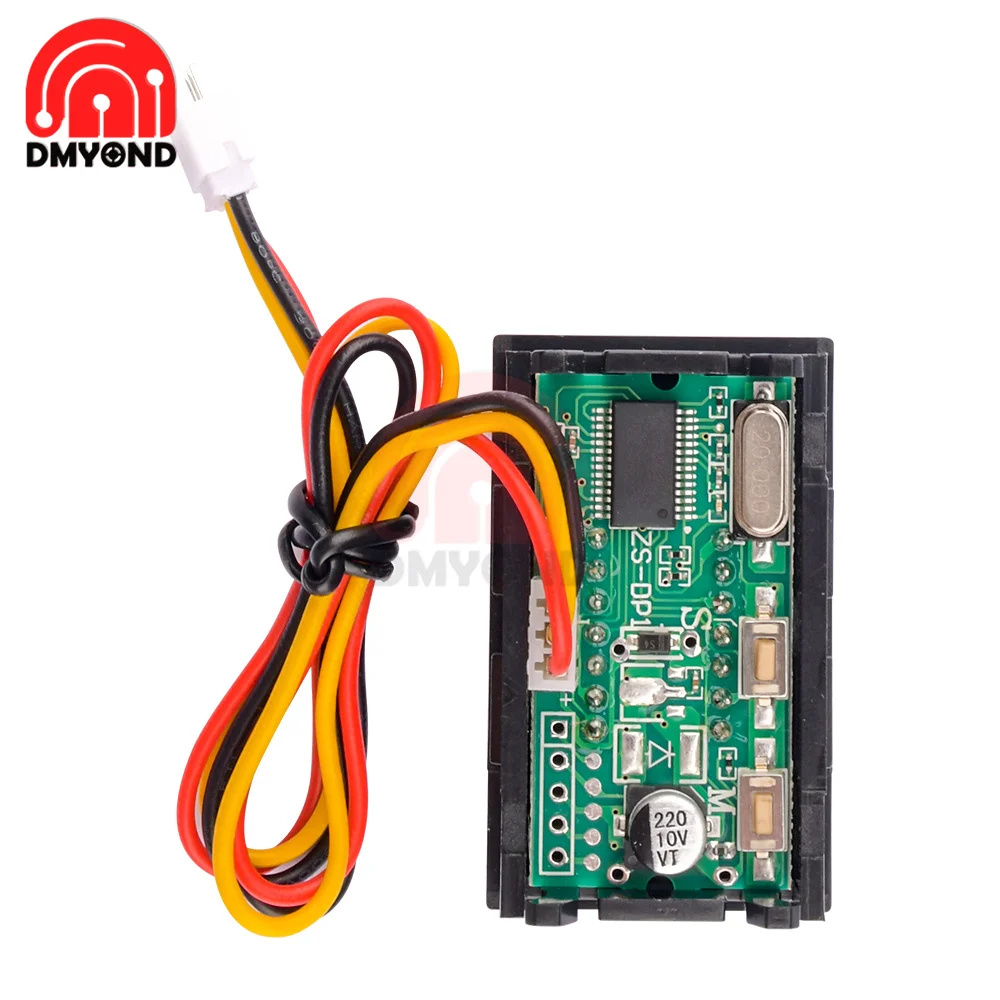

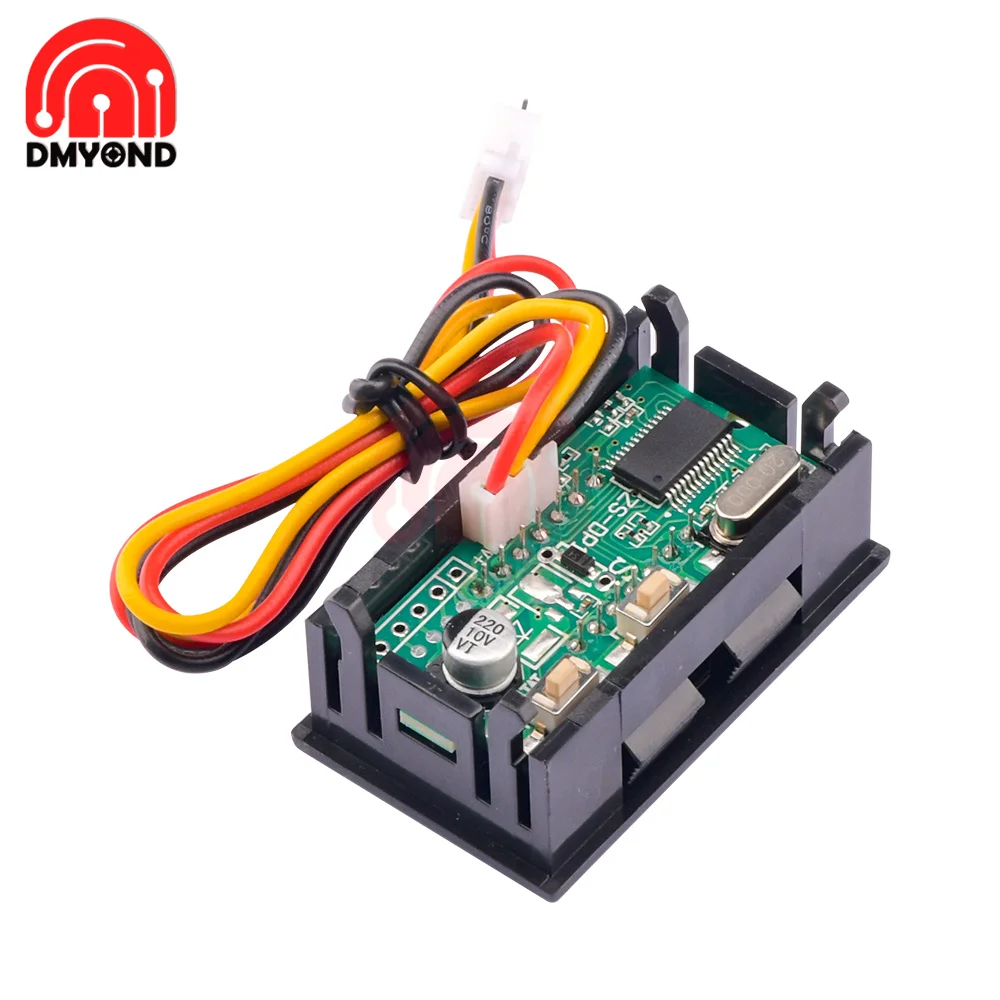

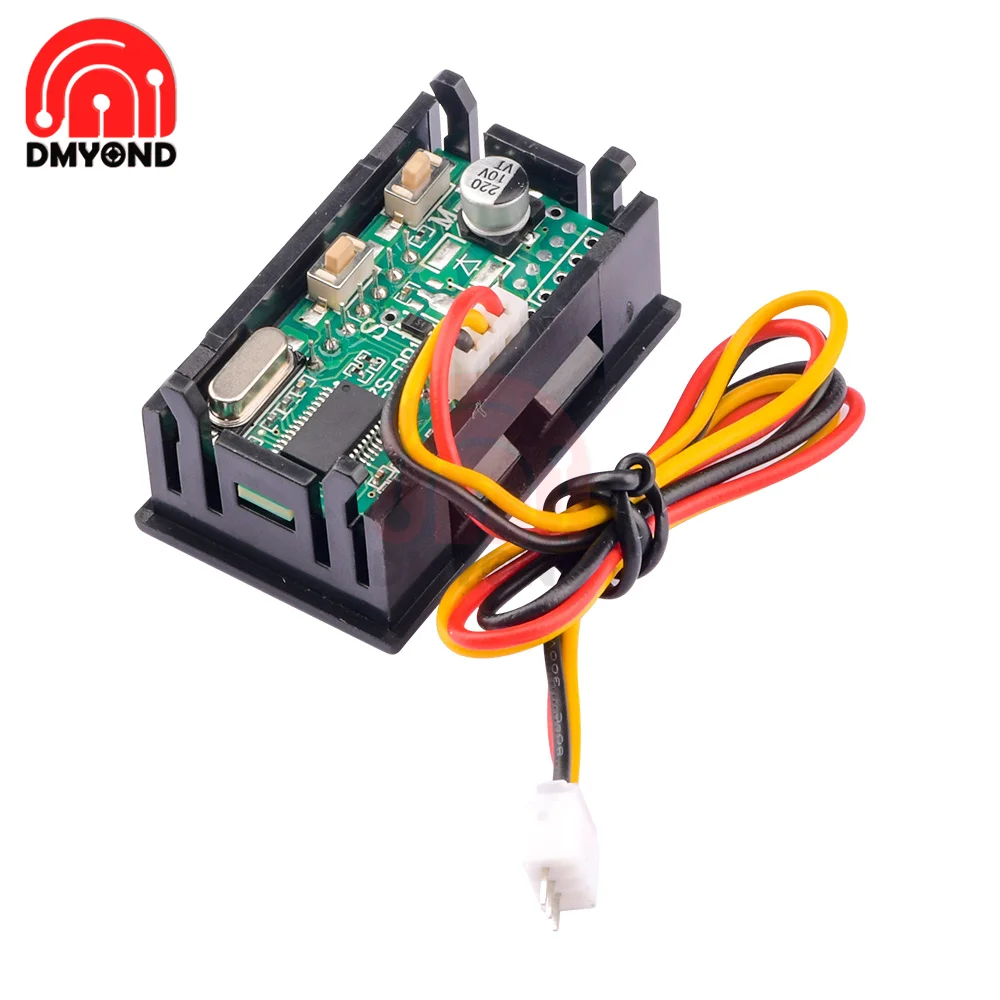

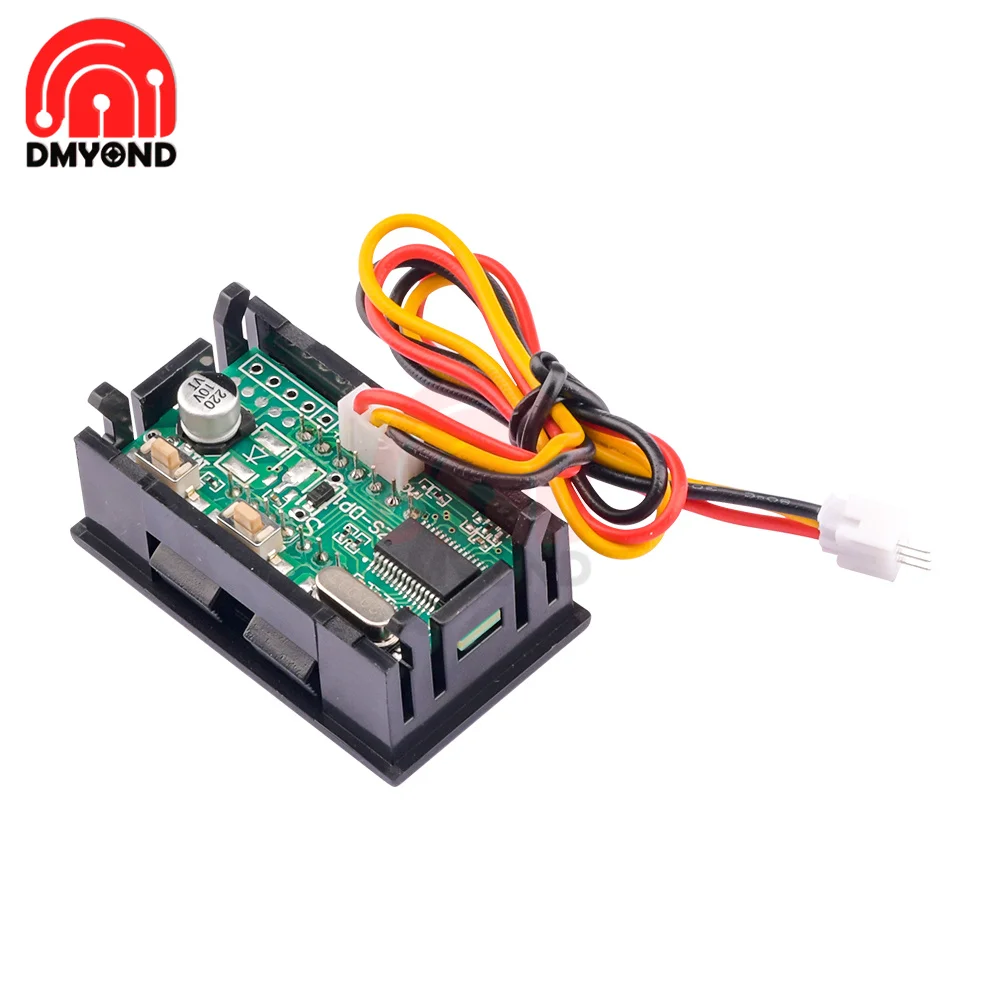

Две кнопки настройки на задней и интерфейсной линии

Обратите внимание, что этот продукт имеет защиту обратного соединения. По умолчанию источника питания напряжение постоянного тока 3,3-5V, после чего измеренные амплитуда сигнала составляет 3-30V. Если этот параметр превышен, он может быть навсегда поврежден.

Характеристики:

1. Высокая точность измерения частоты до 0,01 ‰ на-25 градусов по Цельсию и разрешение до 0,001 Гц.

2. Диапазон измерения частоты от нас широкий ассортимент товаров, 0,15 Гц-100 кГц. Также вы можете прикрепить ее на заказ для сверхнизкой измерения частоты 0,01 Гц-100HZ3. Диапазон автоматически переключается с 00,000 Гц (R/M на 000,00 кГц (KR/M).

4. Режим работы может быть переключен нажатием кнопки, включая два режима работы частоты и скорости, и режим работы сохраняется при выключении питания.

5. Значение деления частоты может быть установлено нажатием кнопки. Значение деления частоты может быть 1-99999 и 0,0001-9,9999. Значение деления частоты сохраняется после отключения питания.

6. Красивый внешний вид, искусная работа и простота в использовании.

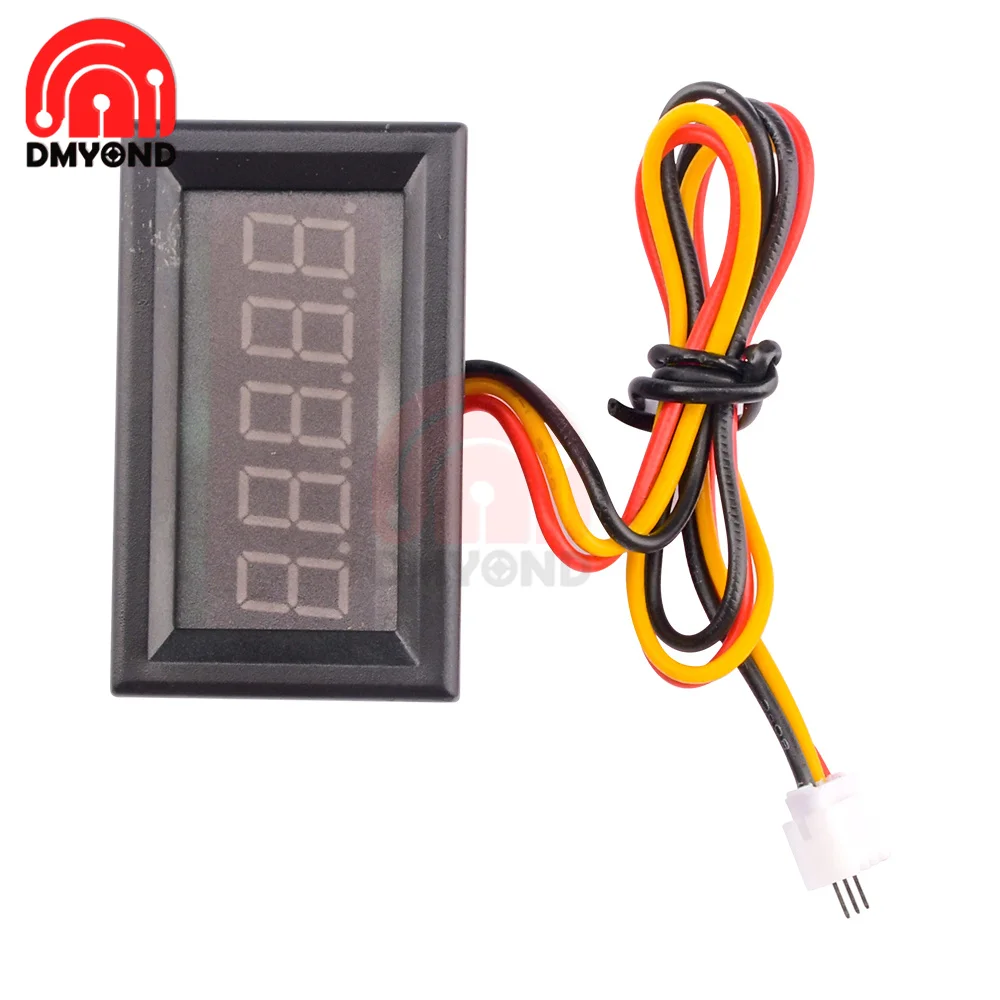

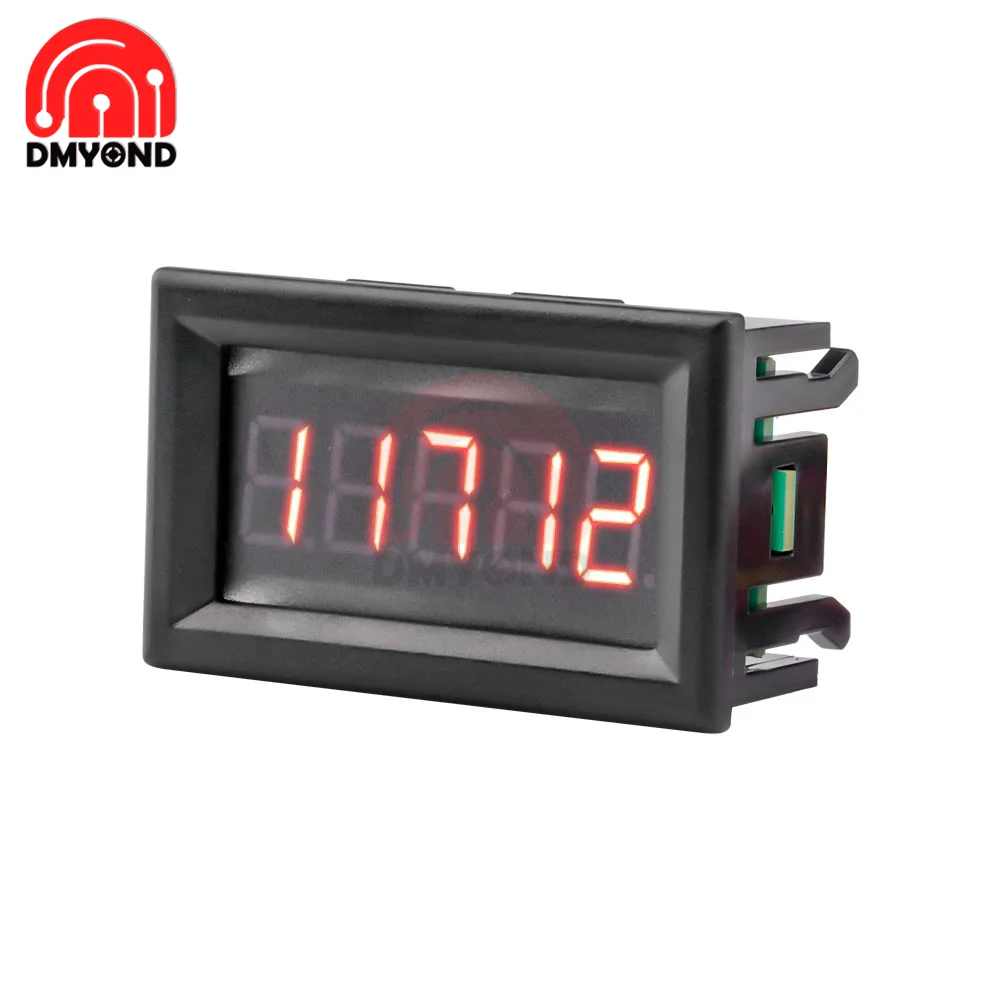

Дисплей знака после запятой: 5-разрядный светодиодный цифровой трубки (0,36 ').

Частота обновления дисплея: частота сигнала> 3 Гц: 3 раза/сек: частота сигнала ≤ 3 Гц: приблизительно равна частоте сигнала.

Дисплей перелива: "-----"

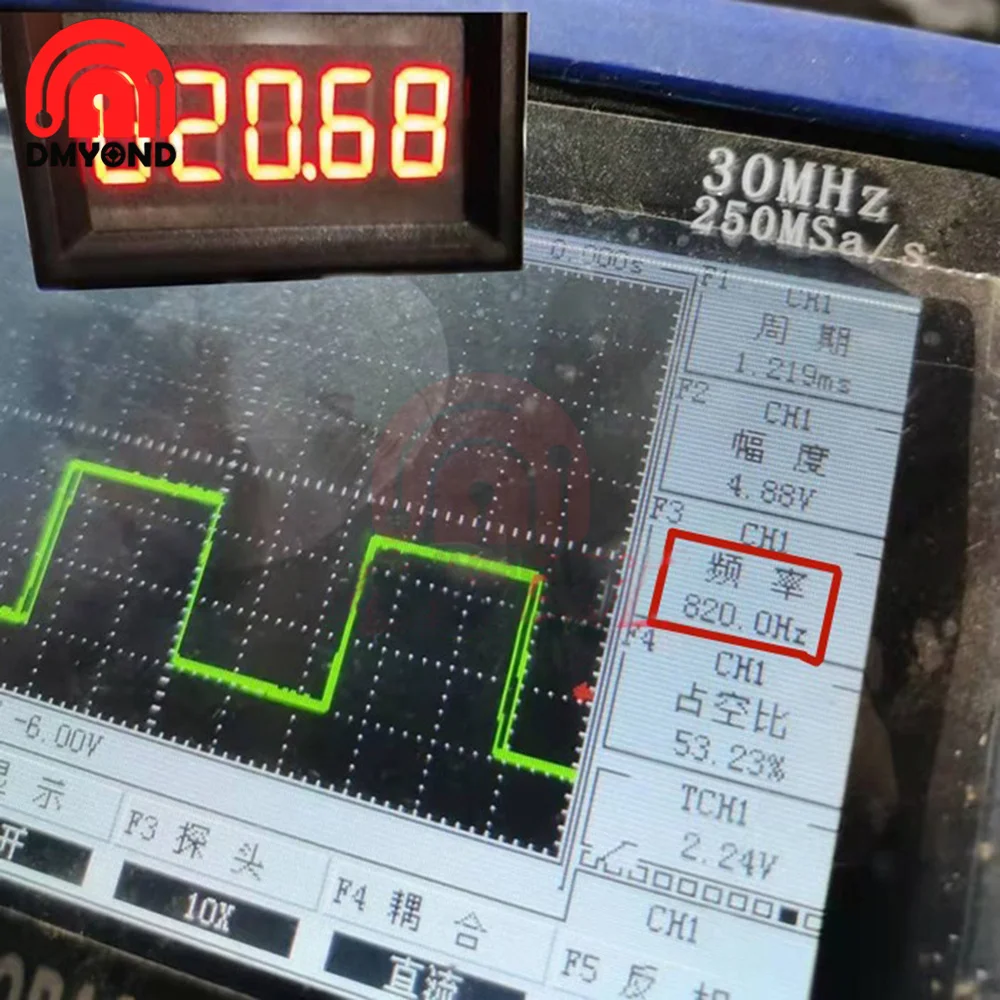

Точность измерения: 0.1% ± 1 деление или 0,01 ‰ при 25 ℃.

Диапазон измерений: 0,15 Гц-100 кГц. 9r-999.99Kr/m

Входной сигнал: Тип: сухой контакт, PNP, NPN, амплитуда импульса: 3-30 в

Метод измерения: полностью синхронизированный метод измерения периода.

Входное сопротивление: 100k Ω/резистивный.

Источник питания: по умолчанию DC3.3-5V, необходимы другие напряжения, большое количество можно настроить

Выдерживаемое Напряжение: AC2000V 1 мин между внешним терминалом и корпусом.

Использование окружающей среды (температура и влажность): температура-10 ℃-+ 70 ℃ относительная влажность 25-85% (без конденсации),

Температура хранения: -20 ℃-+ 80 ℃ (без конденсации)

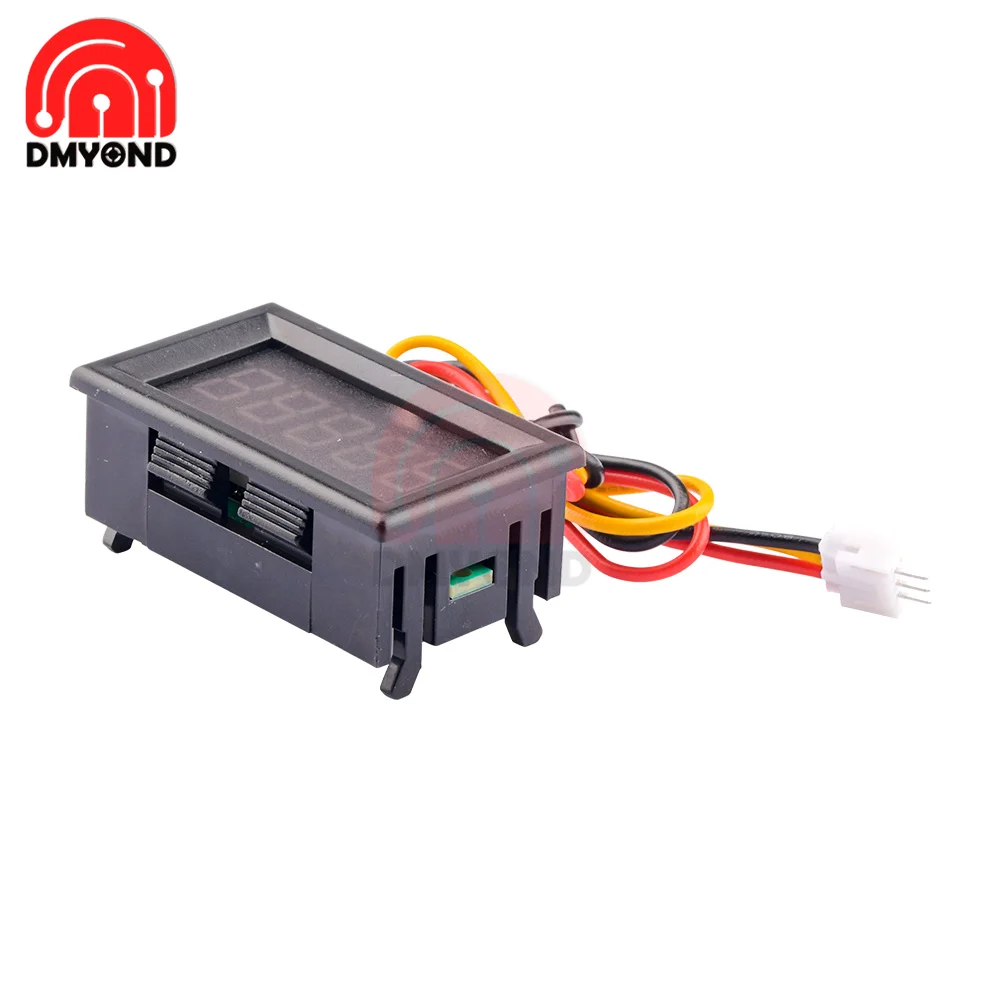

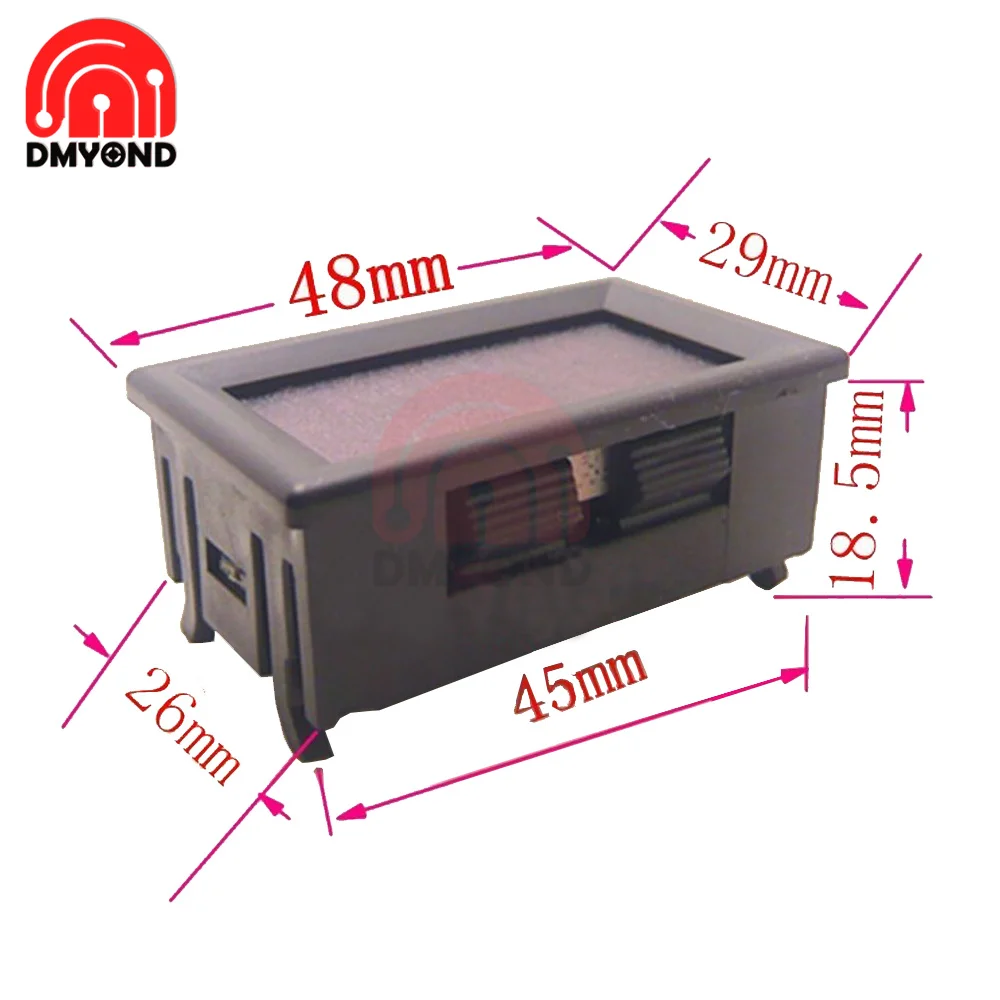

Размеры (мм): 48*29*18,5 Длина X Ширина X высота) ·

Размер отверстия (мм): 45*26

Метод использования:

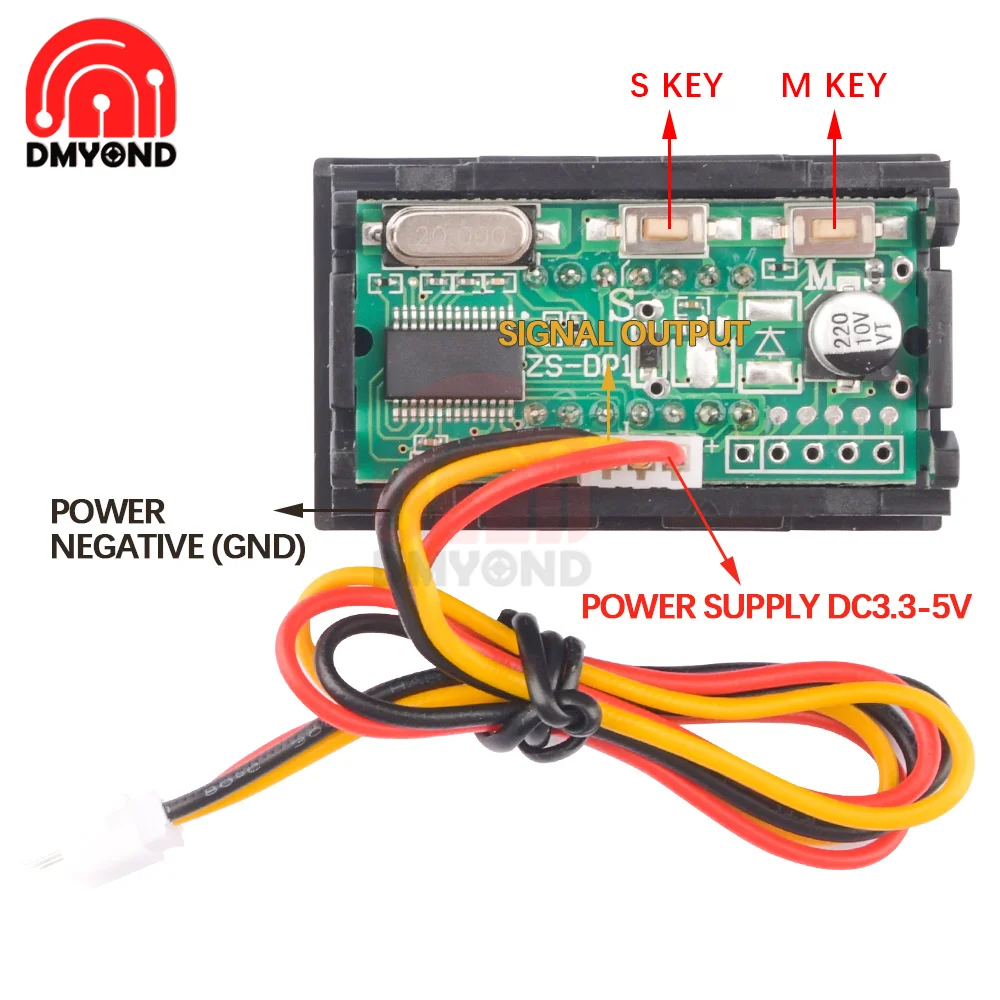

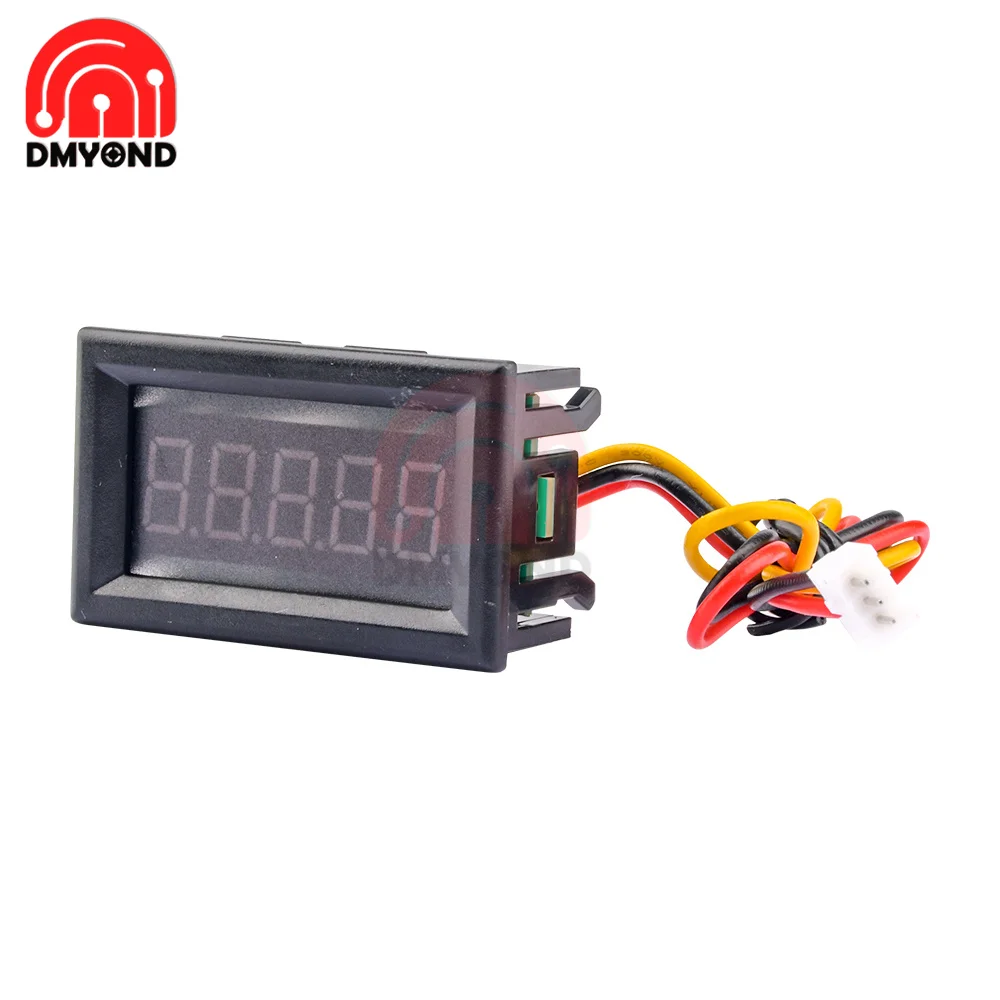

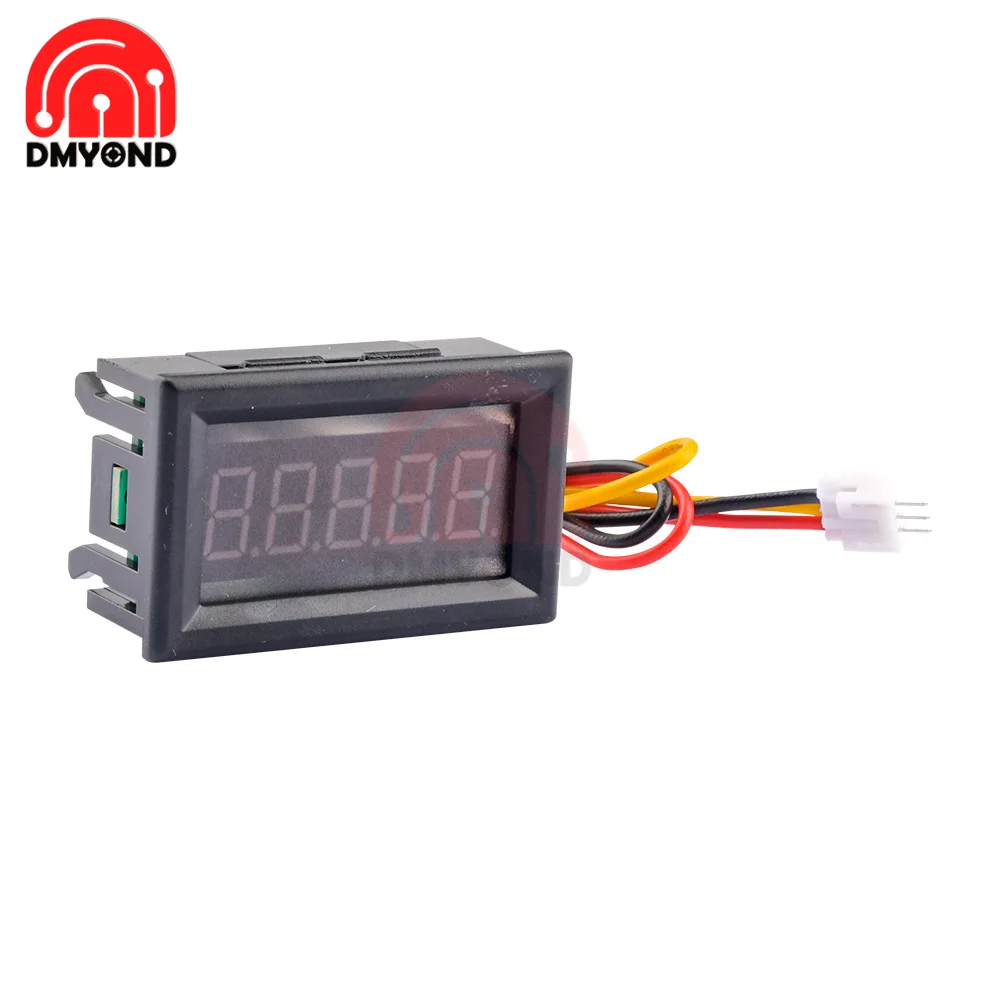

1. Есть три провода может иметь разный метраж, голова, красный-это 3,3-5V позитивные источника питания, черный провод заземления, и желтый цвет является импульсный сигнал входной провод, которые подключены к тестируемому оборудованию соответственно.

2. Переключение между измерением скорости и режимом измерения частоты

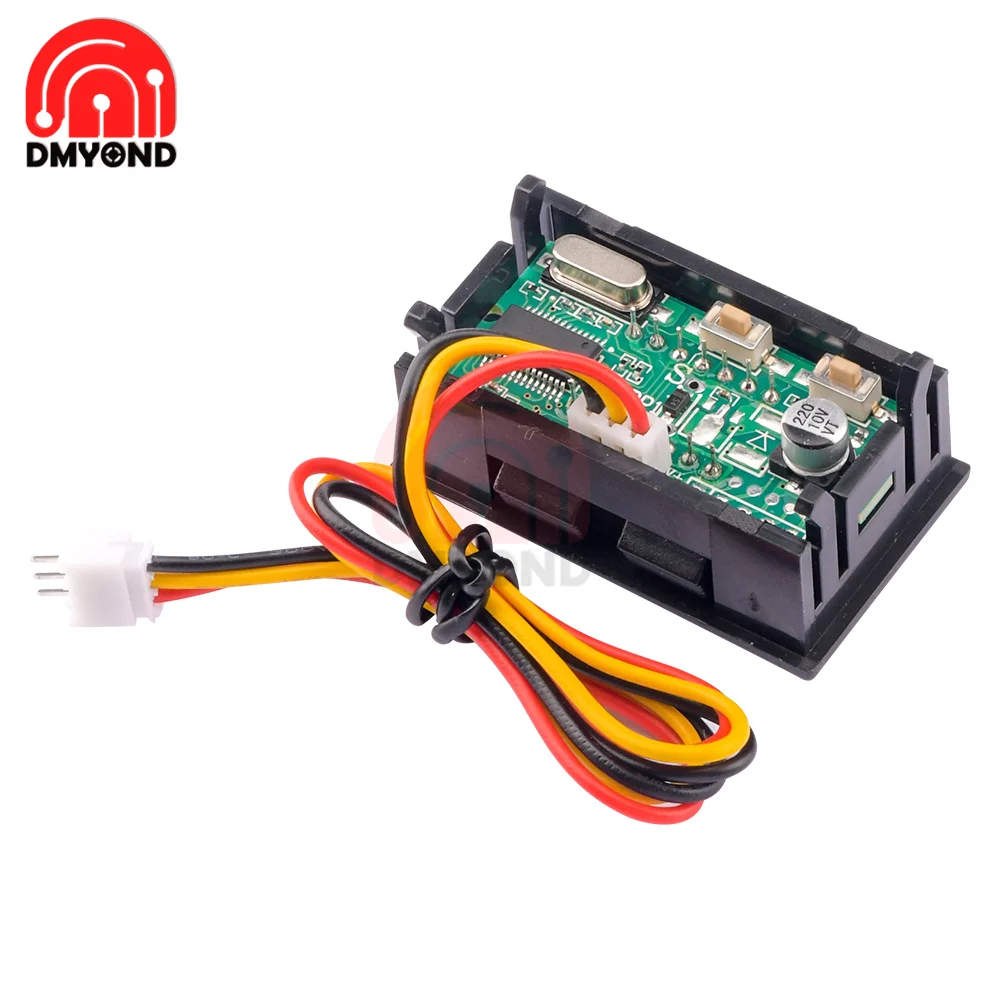

Сзади есть две кнопки «Режим M» и «выбор S». Когда питание включено, нажмите клавишу M один раз, чтобы войти в интерфейс выбора режима, а затем выберите 0 частоты плюс тест волн фильтра, непрерывно короткое нажатие клавиши S, И выберите 1 скорость плюс испытание волн фильтра. Выберите 2 частоты без волнового теста фильтра, выберите 3 скорости без волнового теста фильтра, подождите 4 секунды без работы, автоматически сохраните и вернитесь в режим just set и дождитесь состояния измерения.

Настройка значения деления частоты:

В режиме включения, сначала нажмите клавишу S один раз, чтобы войти в интерфейс настройки деления частоты. На данный момент, S ключ-это функция переключения на 5-разрядный 8 символов на экране дисплея, с напечатанной буквой «М», ключ стоимость увеличится. Применение S ключ для выбора 8 символов, чтобы изменить соотношение цена/качество, а затем нажмите кнопку M ключ для изменения значения, значение деления частоты должно быть в пределах 1-99999 или в пределах 0,0001-9,9999, другие значения недействительны (короткое нажатие клавиши S для перехода к самой правой десятичной точке при включении, Затем нажмите клавишу M, чтобы открыть или закрыть самую левую десятичную точку, осуществите настройку десятичной точки) после установки значения деления частоты, подождите 7 секунд без операции и автоматически сохраните и вернитесь к только установленному значению деления частоты и дождитесь состояния измерения.

Объяснение концепции значения деления частоты: количество импульсных сигналов, принятых, когда Поворотная или зубчатая передача вращается на один оборот во время измерения скорости. Например, когда используется внешний датчик, поворотная или зубчатая передача вращается на один оборот, чтобы принять 1 импульсный сигнал, а значение деления частоты установлено на 1. Если бесщеточный привод нашего магазина сотрудничает с измерением скорости, если двигатель имеет 2 пары полюсов, то устанавливается значение деления частоты (2*3 = 6) 6.

Примечания:

1. Он должен использоваться в пределах параметров этого инструмента и в нормальной среде.

2. Правильно установите режим в соответствии с фактическими требованиями к использованию. Установите значение деления частоты правильно.

3. При подключении высоковольтного сигнала, пожалуйста, не прикасайтесь к чипам и частям на плате руками.

Контрольный список:

1 * спидометр
