Характеристики материнской платы:

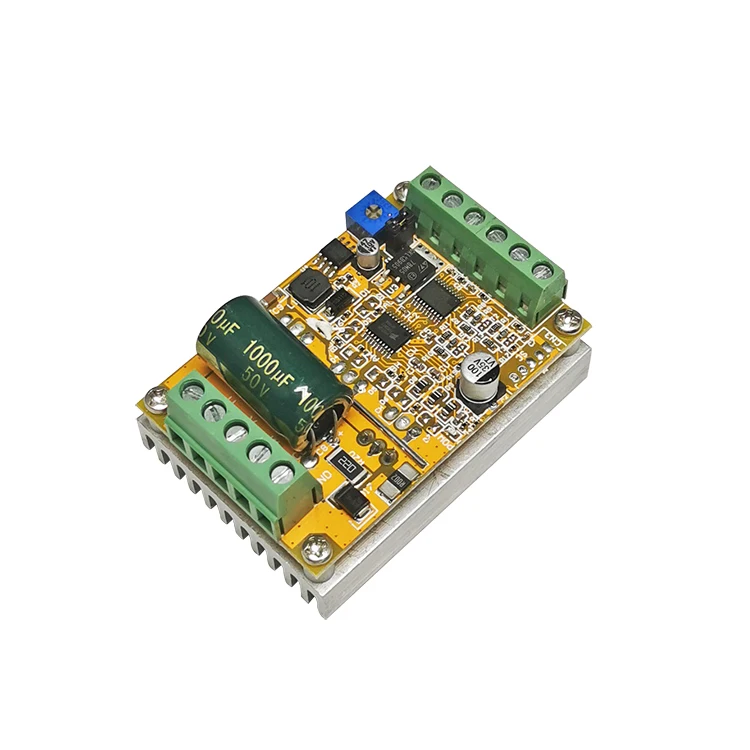

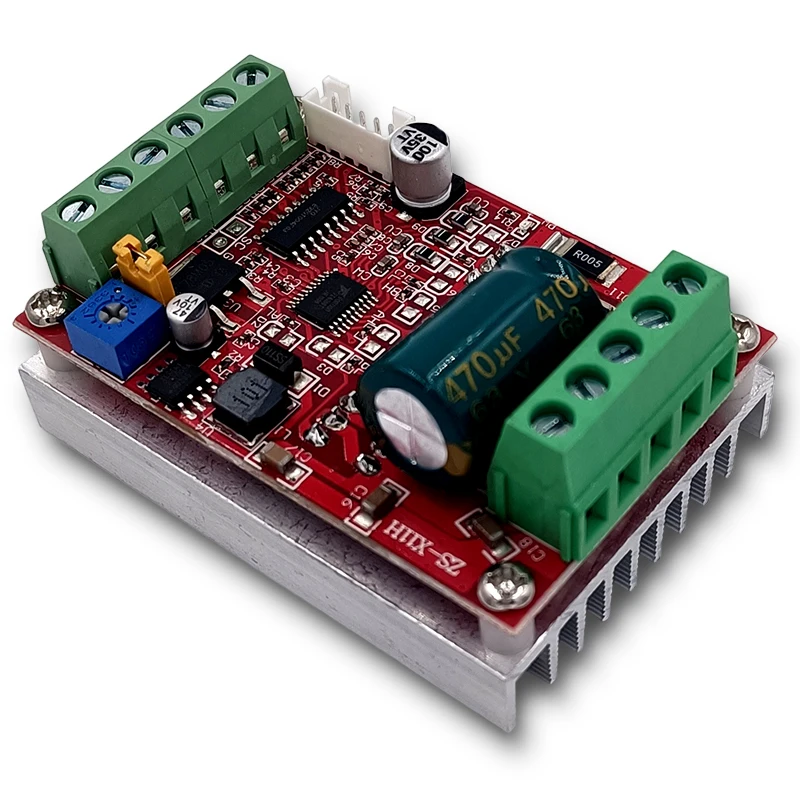

Название продукта: безщеточный контроллер двигателя постоянного тока 380 Вт
Модель: zs-x11f
Рабочее напряжение: 6,5-с алюминиевой крышкой, 50В
Ток вождения: Номинальная 16А плюс тепловыделение воздушного охлаждения 30А
Максимальная мощность: 380 Вт
Защита от перегрузки по току: Нет необходимости в внешнем предохранителе
Блокированная защита ротора: Да (ток автоматически падает после блокировки ротора)
Защита от перегрева: Да (если температура превышает 100 ℃, мощность уменьшается наполовину)
Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсного мотора), 40000 об/мин (12 полюсного мотора), 35000 об/мин (14 полюсного мотора).
Размер изделия: 63 мм длина * 45 мм ширина * 31 мм высота
Вес: около 76 г
Описание интерфейса:
1. U V W выход линии фазы подключен к двигателю
2,5 V GND материнская плата с источника питания (в настоящее время не превышает 300mA)
3. Основной источник питания двигателя VCC GND (внешний источник питания постоянного тока)
4. SC скорость импульсного сигнала на выходе
5. Управление вперед и назад (внешний переключатель)
6. Управление тормозом (внешний переключатель свинца)
6,0-5v PWM регулирование скорости управления входным сигналом (плата оснащена потенциометр для регулировки скорости, И внешний аналоговый сигнал рабочего цикла PWM 0-5 в также может быть вход для регулирования скорости через переключение перемычки)
