Описание:
600 p/r (однофазные 600 импульсов/R, двухфазные 4 частоты удваиваются до 2400 импульсов)
Источник питания: DC5-24V
Вал: 6*13 мм/0,23*0,51"
Размер: 38*35,5 мм/1,49*1,39"
Выход: AB 2phase выход прямоугольная ортогональная импульсная схема, выход для NPN открытого коллектора выходной Тип
Максимальная Механическая скорость: 5000 об/мин
Частота отклика: 0-20 кГц
Длина кабеля: 1,5 метр
Примечание: выход AB 2 фазы не должен быть напрямую соединен с VCC, в противном случае, будет сжигать выходной Триод, потому что различные партии, и может не иметь терминала
Подключение:

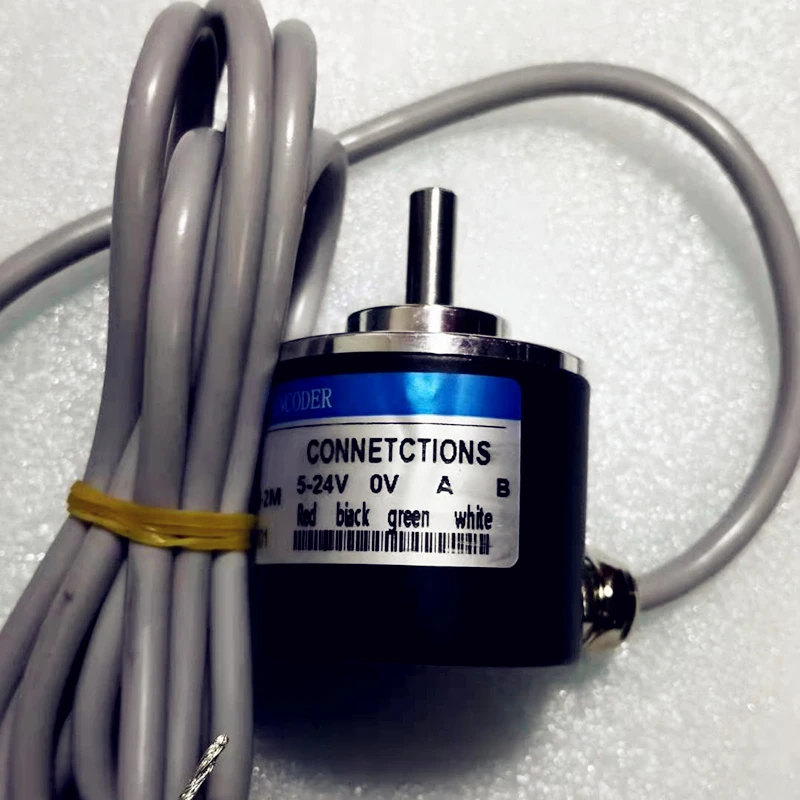

Зеленый = фаза A, белый = фаза B, красный = Мощность Vcc +, черный = V0
Применение:
Для измерения скорости вращения, угла и ускорения объекта и измерения длины
Подходит для интеллектуального управления различными измерениями смещения, автоматических кожаных автоматических гильотинных машин с фиксированной длиной, контроля длины резки стали, гражданского измерения роста человеческого масштаба, студентов гоночных роботов

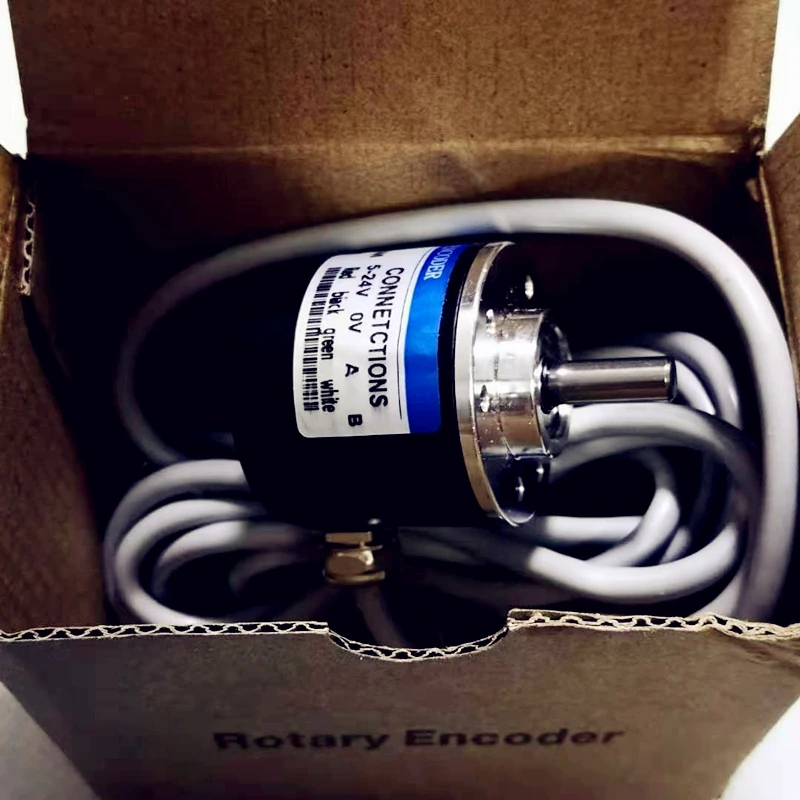

Посылка включает в себя:

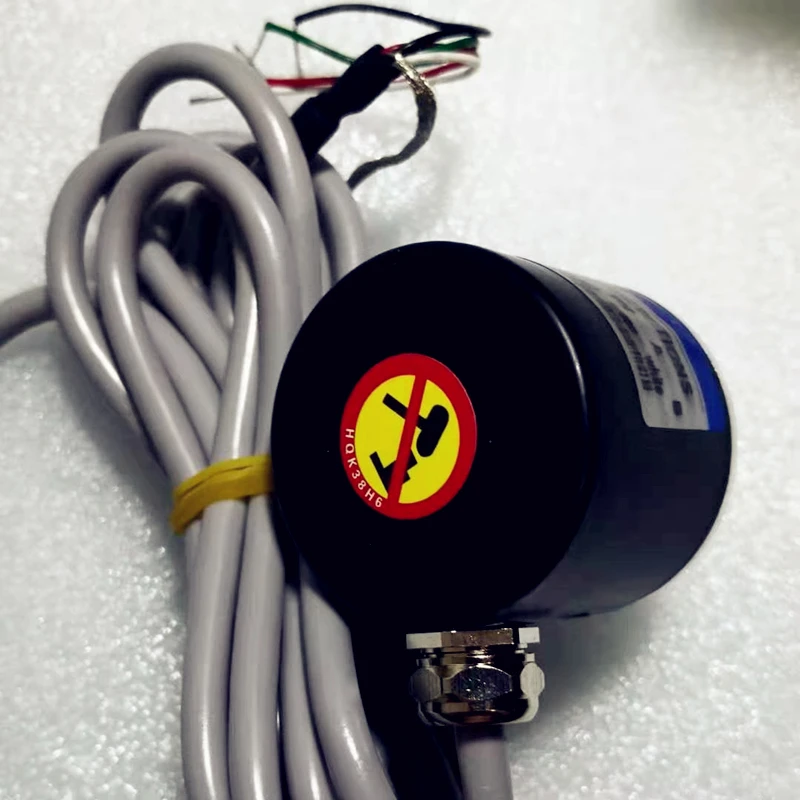

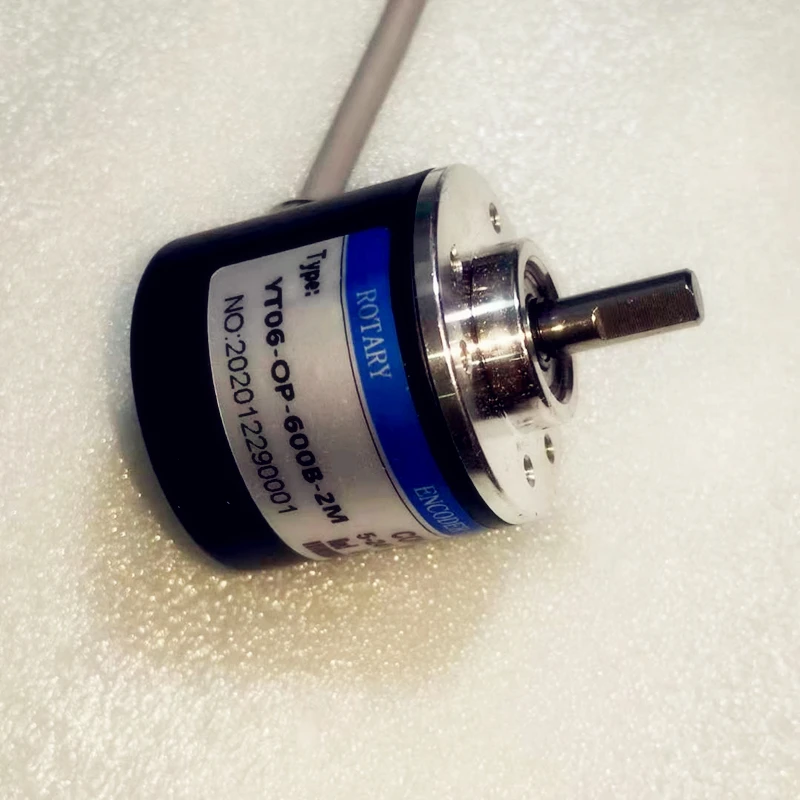

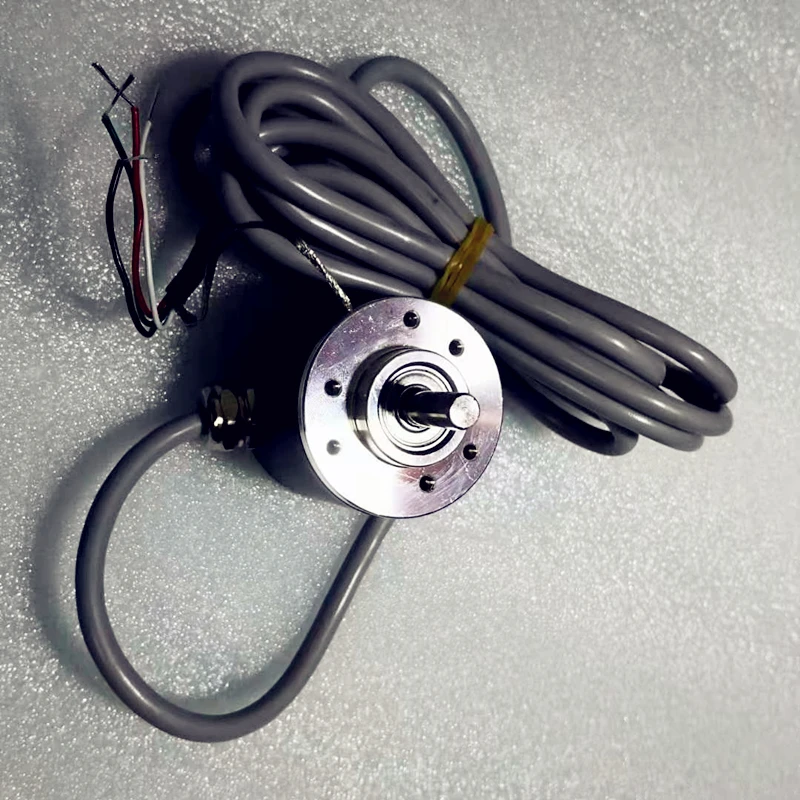

1 x кодировщик 600P/R инкрементный роторный кодировщик
