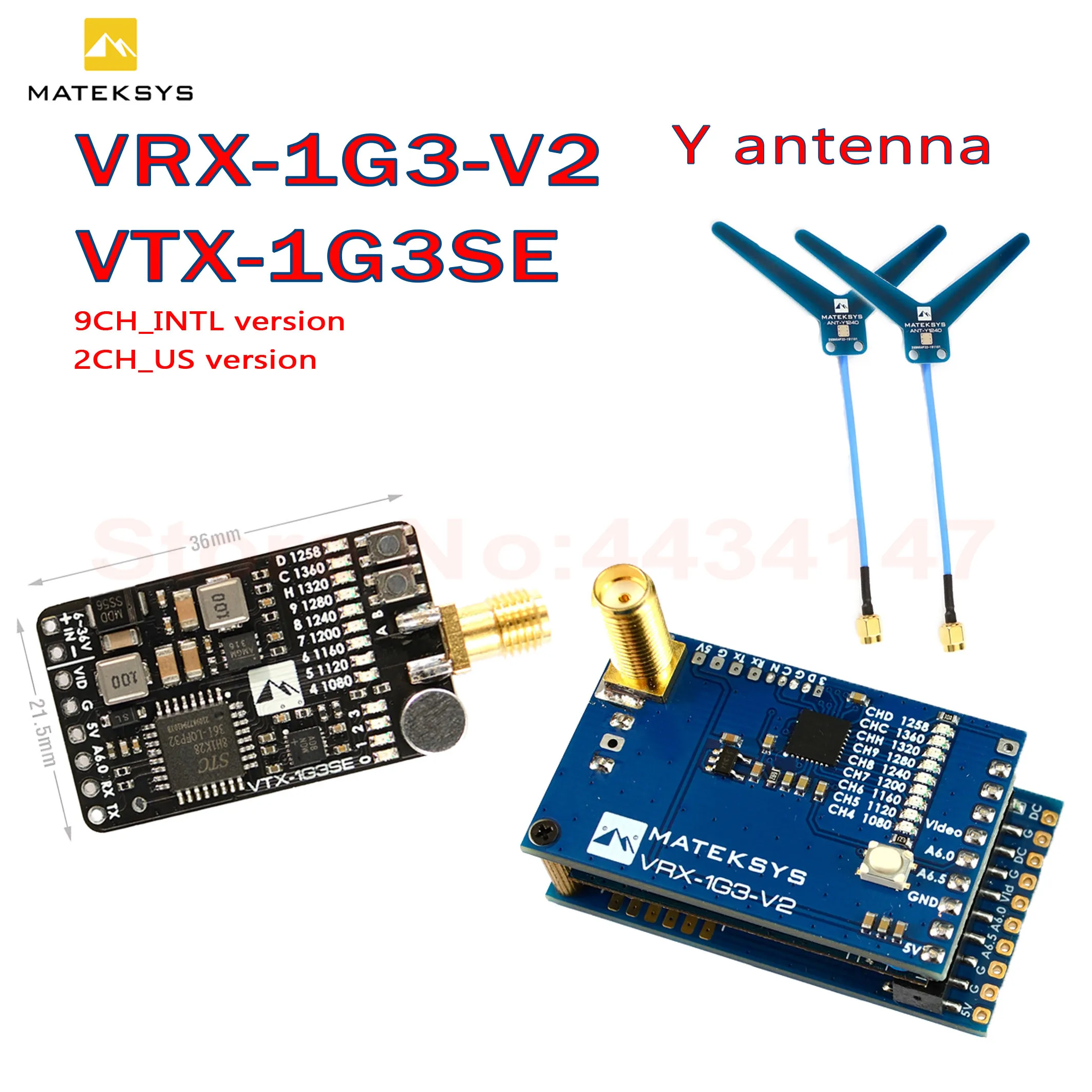

Matek Mateksys VRX-1G3-V2 VTX-1G3SE 1,3 GHz FPV Video 2CH 9CH передатчик 9CH Wid Band Receiver RC Drone Long Range Goggle

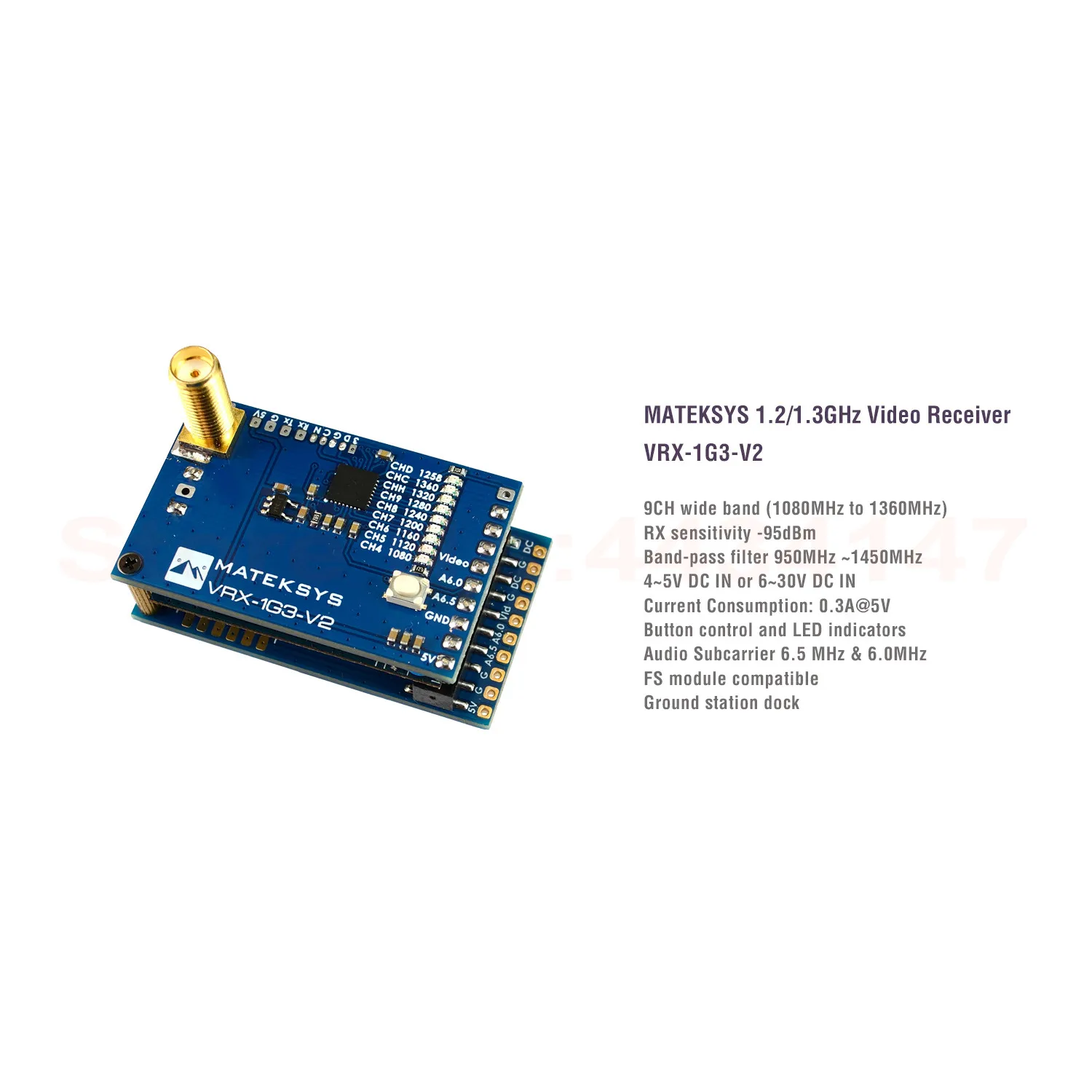

Частота приема: 9 каналов (от 1080 МГц до 1360 МГц)

Чувствительность RX: -95dBm

Ленточный фильтр 950 МГц ~ 1450 МГц

Два варианта ввода: 4 ~ 5 в через контакты или 6-30 в через "DC" pad на VRX-DK

Кнопка управления и светодиодный индикатор

VRX-DK входное напряжение 6 ~ 30 В ("DC" pad)

VRX-DK регулятор ток на выходе: 5 В пост 2.5A

Потребляемый ток: 0.3A @ 5V

Формат видео: NTSC или PAL

Сопротивление видеовыхода: 75Ω, Typ.

Частота передачи аудио: 6,5 МГц и 6,0 МГц

ANT. Входное сопротивление: 50Ω, Typ.

Разъем RF: SMA

2,54 мм контакты и размер PCB совместимы с модулем FS

5 контактов (5 В, Gnd, A6.5, A6.0, видео) работает с FS dock

Вес: 12 г (w/o dock), 19 г (w/ dock)

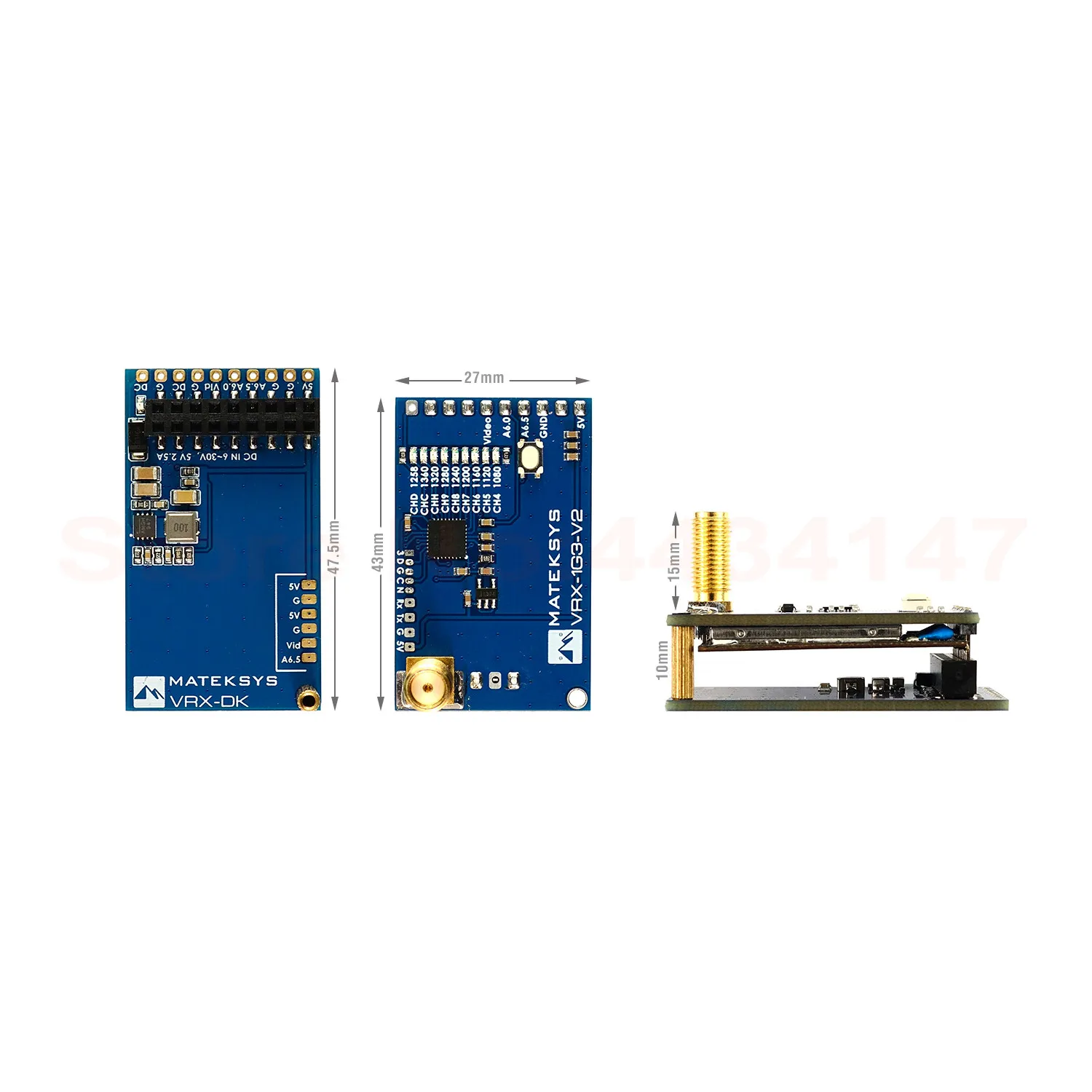

Размер: плата 43*27 мм

1x 1,2/1,3G видео приемник VRX-1G3-V2

1x VRX-DK

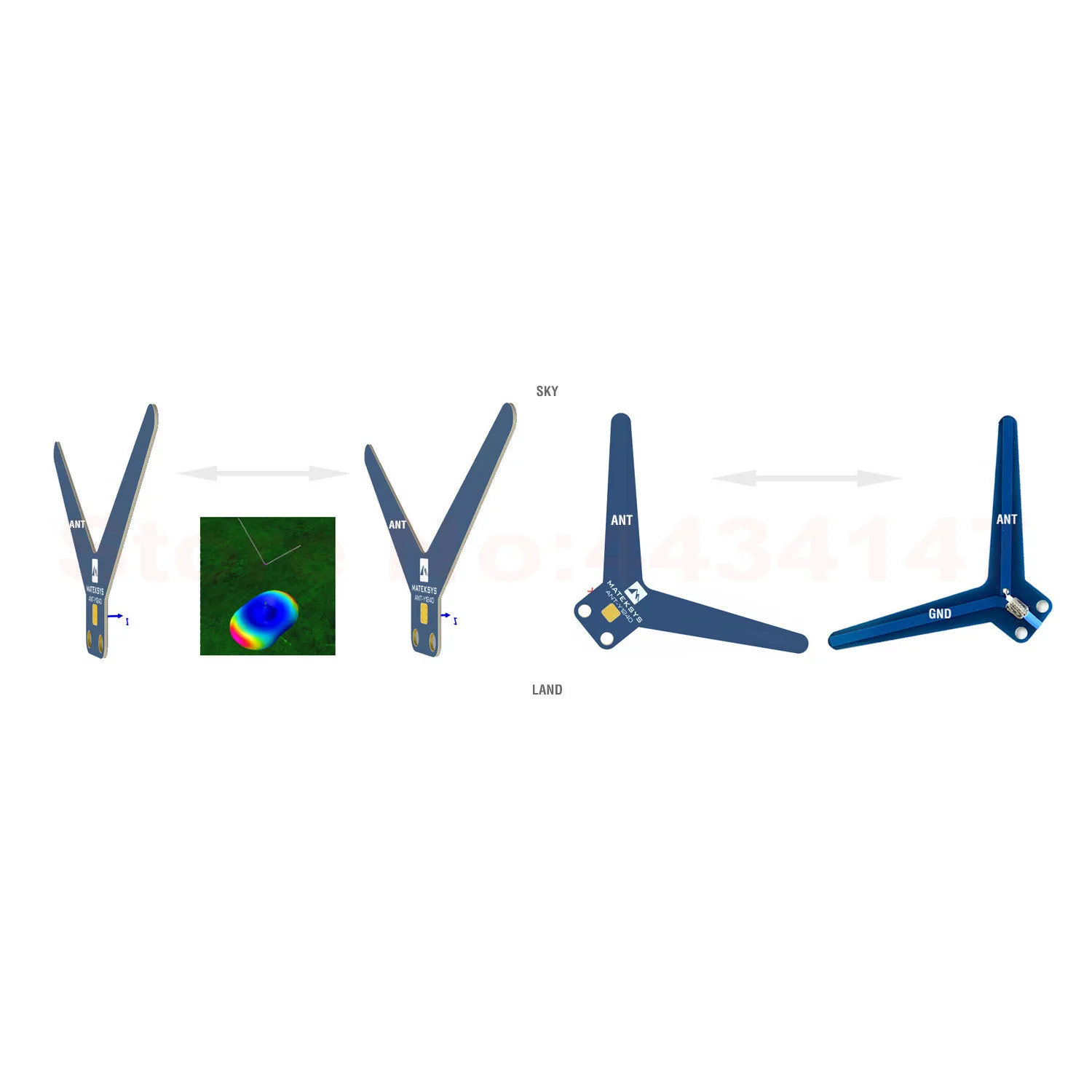

1x Dipole antenna_SMA, центр freq 1240 МГц

Нажмите и удерживайте кнопку 2 секунды, чтобы войти в настройку частоты. Светодиодный индикатор частоты мигает

Нажмите кнопку, чтобы выбрать частоту

Когда светодиодный индикатор мигает на новой частоте, на этой частоте светодиодный индикатор enab.

Новая частота будет сохранена, если кнопка не будет работать в течение 3 секунд

9CH INTL и 2CH US версии имеют идентичное оборудование и макет, 2CH заблокирован до 1258 и 1280MHz прошивкой.

9CH_INTL версия (1080,1120,1160,1200,1240,1280,1320,1360,1258 МГц), Артикул: VTX-1G3SE-9

2CH_US версия (1258 МГц и 1280 МГц), Артикул: VTX-1G3SE-2

Мощность RF: 0,1 МВт (0, режим питья), 25 МВт (1), 200 мВт (2), 800 МВт (3)

CMS управление через протокол Tramp вариант для 1,3G

Кнопка управления и светодиодный индикатор

Встроенный микрофон AGC

6-36 В постоянного тока (2-8S LiPo)

Мощность Потребляемая мощность: 40mA (0,1 МВт), 110mA(25 МВт), 150mA(200 МВт), 250mA(800 МВт) @ 12 В

Формат видео: NTSC или PAL

Аудионоситель: 6,5 МГц и 6,0 МГц, встроенный микрофон на 6,5 МГц

Разъем RF: SMA

Вес: 9 г (w/o antanna)

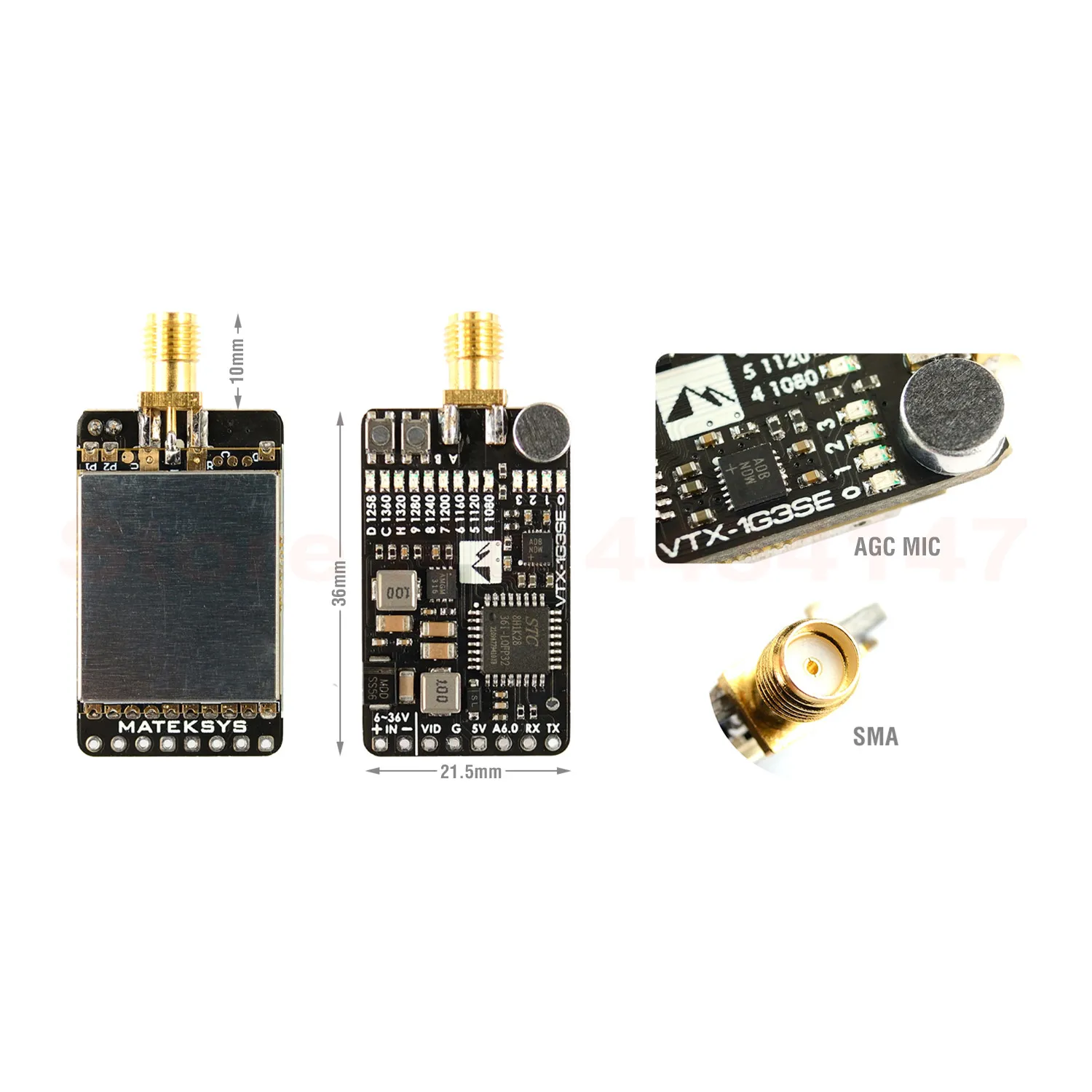

Размер: плата 36*21,5 мм

+ Вход в: 6-36 В постоянного тока с защитой от обратной полярности

VID: видео вход

G: земля

5 В: выход встроенного регулятора, Максимальная нагрузка 1.5A на этой прокладке

A6.0: Аудио 6,0 МГц вход

RX: управление CMS через протокол Tramp

TX & RX: UART для обновления прошивки

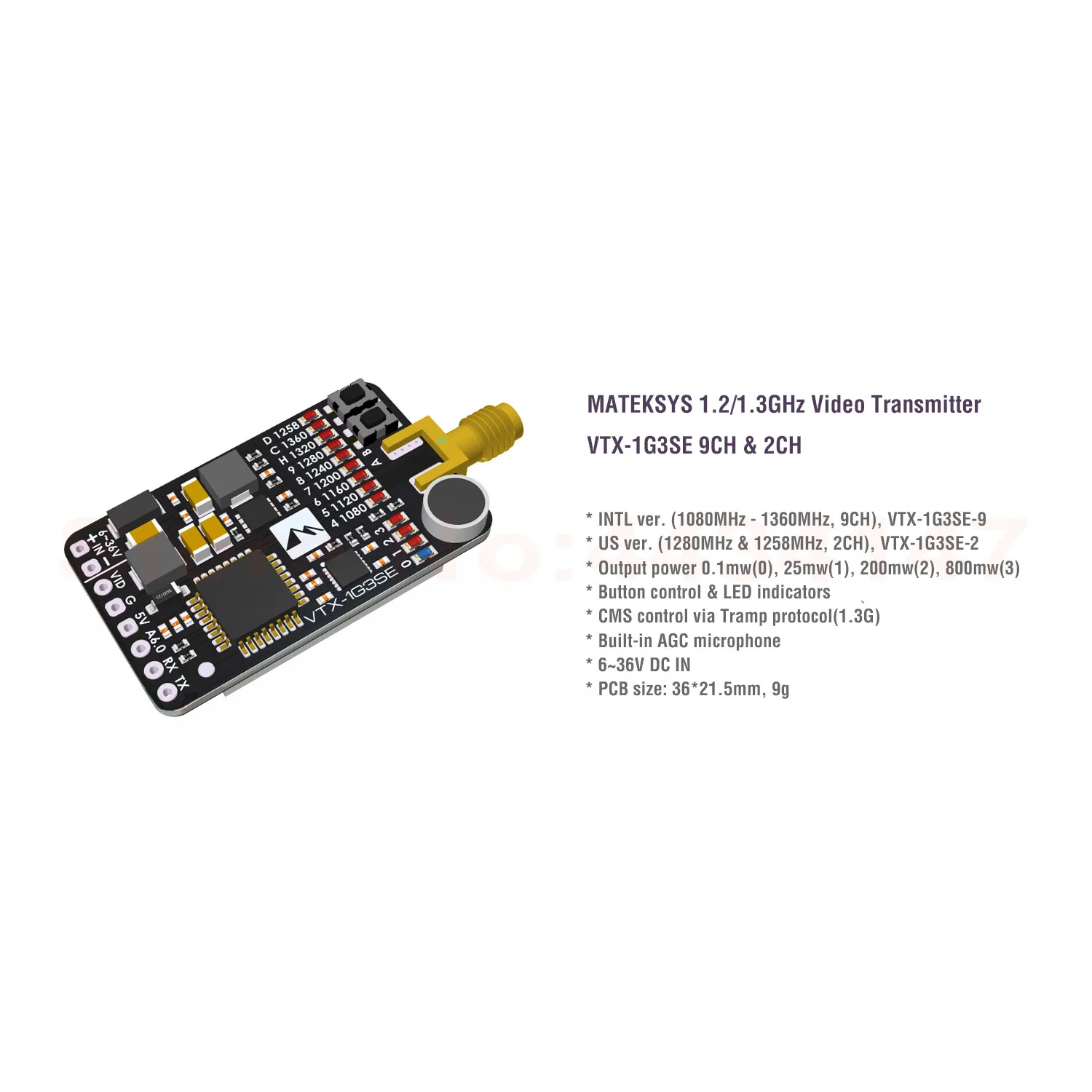

1x 1,2/1,3G видео передатчик VTX-1G3SE-9(INTL версия) или VTX-1G3SE-2 (Версия США)

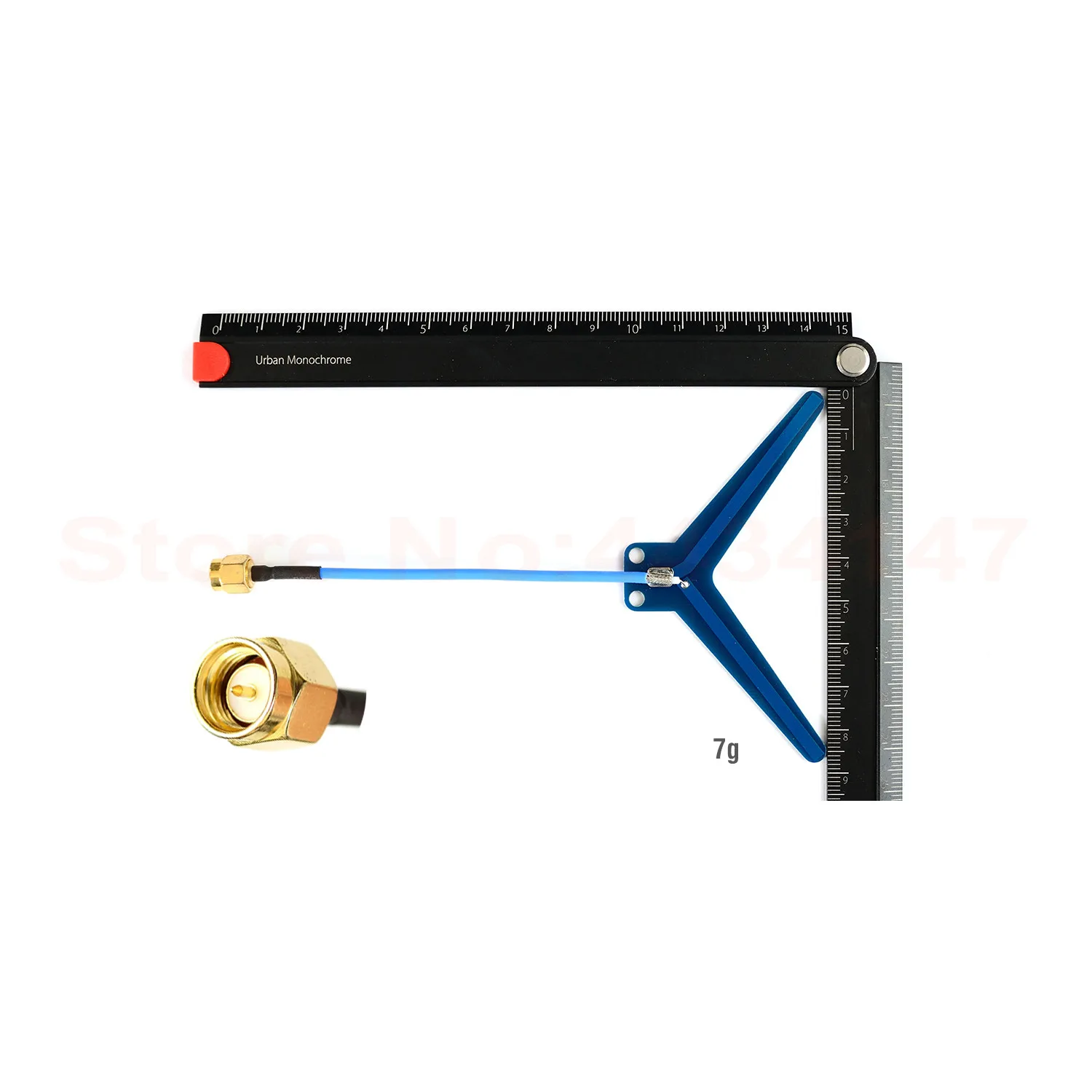

1x Dipole antenna_SMA, центр freq 1240 МГц

Пресс Кнопка A Для того чтобы выбрать RF выход, 0 (синий светодиодный) = 0,1 МВт pitmode, 1 = 25 МВт. 2 = 200 МВт, 3 = 800 МВт

Нажмите и удерживайте Кнопка-B Для входа в частоту в течение 2 секунд. Светодиодный индикатор частоты мигает

Нажмите на Кнопка-B Для выбора частоты (только 1258 и 1280 могут быть выбраны в версии US 2CH)

Когда светодиодный индикатор мигает на новой частоте, на этой частоте нет радиочастотного выхода.

Новая частота и выход будут включены, если кнопка не будет работать в течение 3 секунд

Подключите «RX» к любому запасному UART-TX контроллера полета, включите «протокол VTX(Tramp)» на соответствующем UART.

Скопируйте и вставьте следующую команду в CLI BF4.1 или более позднюю версию

Vtxtable bands 2Каналы vtxtable 8Vtxtable band 1 1G3_A 1080 1120 1160 1200 1240 1280 1320 1360Vtxtable band 2 1G3_B B 1080 1120 1160 1200 1258 1280 1320 1360Vtxtable powerlevels 3Vtxtable powervalues 25 200 800Vtxtable powerlabels 25 200 800

Когда управление CMS включено, управление кнопками будет отменено.

Только 1258 и 1280 могут быть включены с помощью управления CMS на 2CH версии.

INAV не поддерживает управление CMS 1,3G через протокол Tamp.
