! ! Обратите внимание, мы не предоставляем лицензию VIVADO или VITIS!

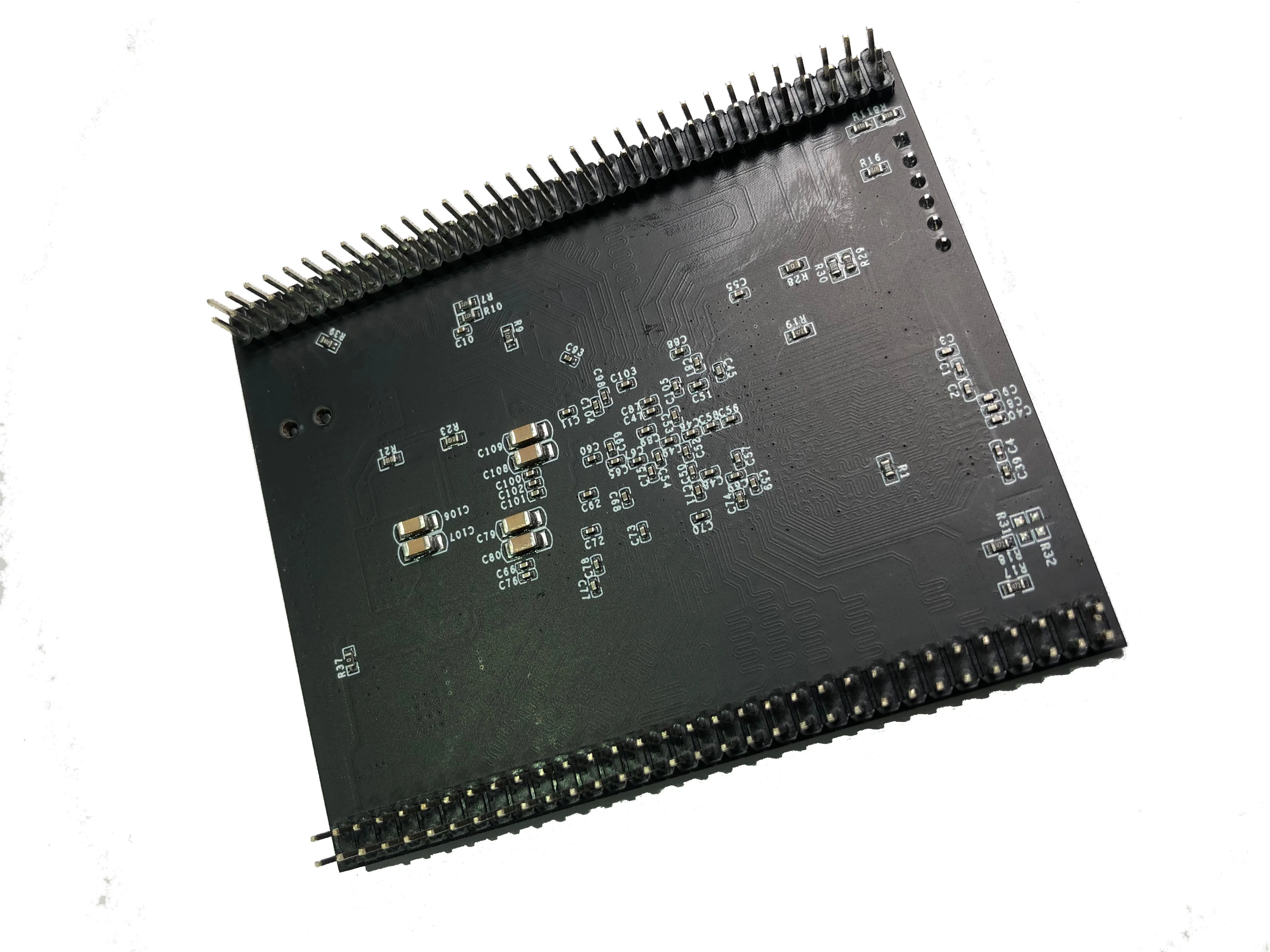

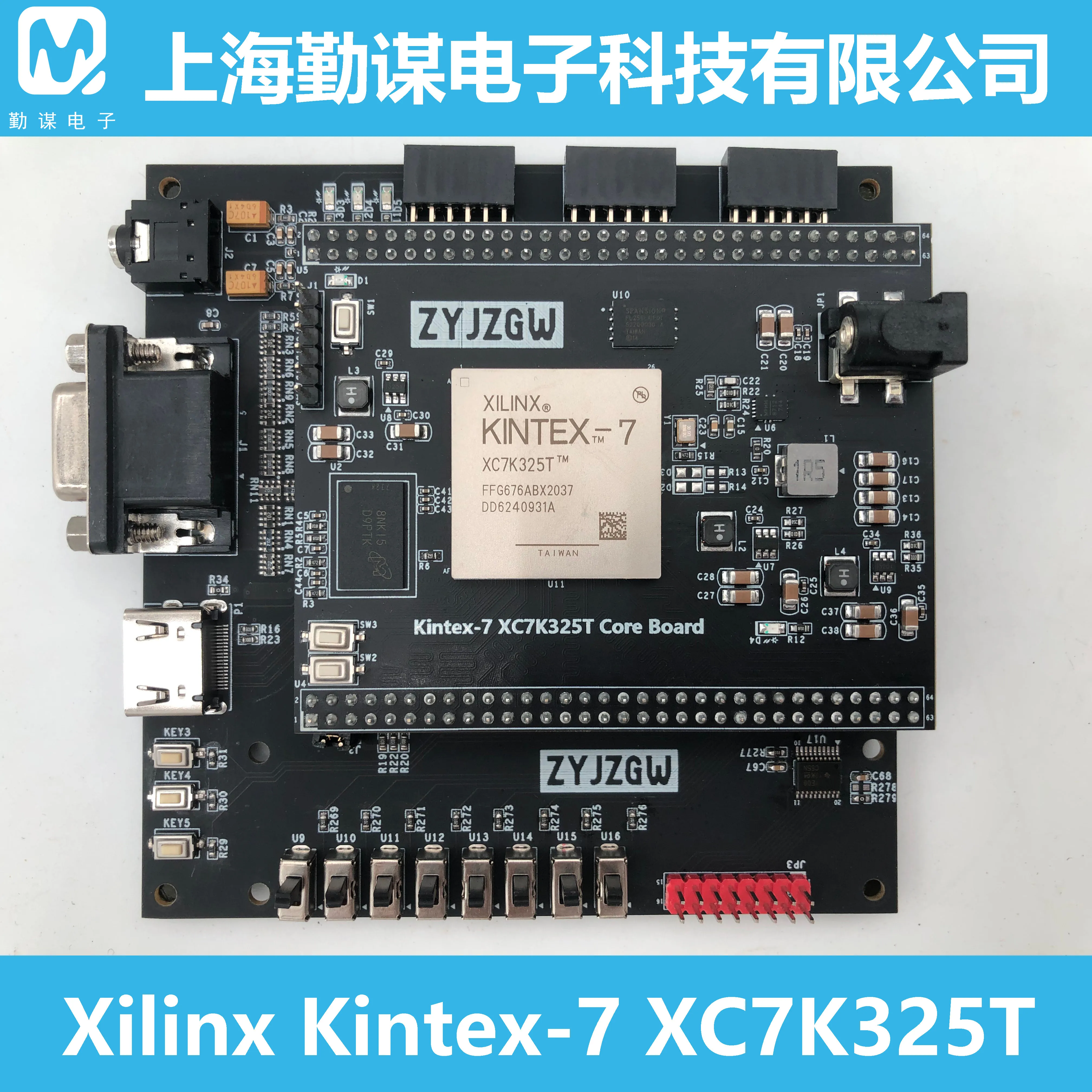

Спецификация основной платы:
Бортовой FPGA: XC7K325T-1FFG676C;
Бортовой FPGA внешний кристалл частота: 50 МГц;
XC7K325T-1FFG676C имеет богатый объем оперативной памяти до 16 020 КБ;
XC7K325T-1FFG676C имеет 326080 логических ячеек;
Бортовой S25FL256LAGM SPI Flash, 32M байт для пользовательского кода конфигурации;
Встроенный 256 Мб микрон DDR3,MT41K128M16JT-125:K;
Бортовой источник питания для FPGA core с использованием широкого входного диапазона MP8712 DC/DC;
XC7K325T основной плате имеет два 64p, 2,54 мм Шаг заголовки для расширения пользователей IOs. Все IOs точно разработаны с подходящей длиной;
Основная плата XC7K325T имеет 3 пользовательских переключателя;
Основная плата XC7K325T имеет 2 пользовательских светодиода;
XC7K325T основной плате имеет интерфейс JTAG, используя 6p, 2,54 мм pitch заголовок;
XC7K325T основная плата PCB Размер: 6,7 см x 8,4 см;
По умолчанию источник питания для доски: 2A @ 5V DC, DC заголовок Тип: DC-050, 5,5 мм x 2,1 мм;

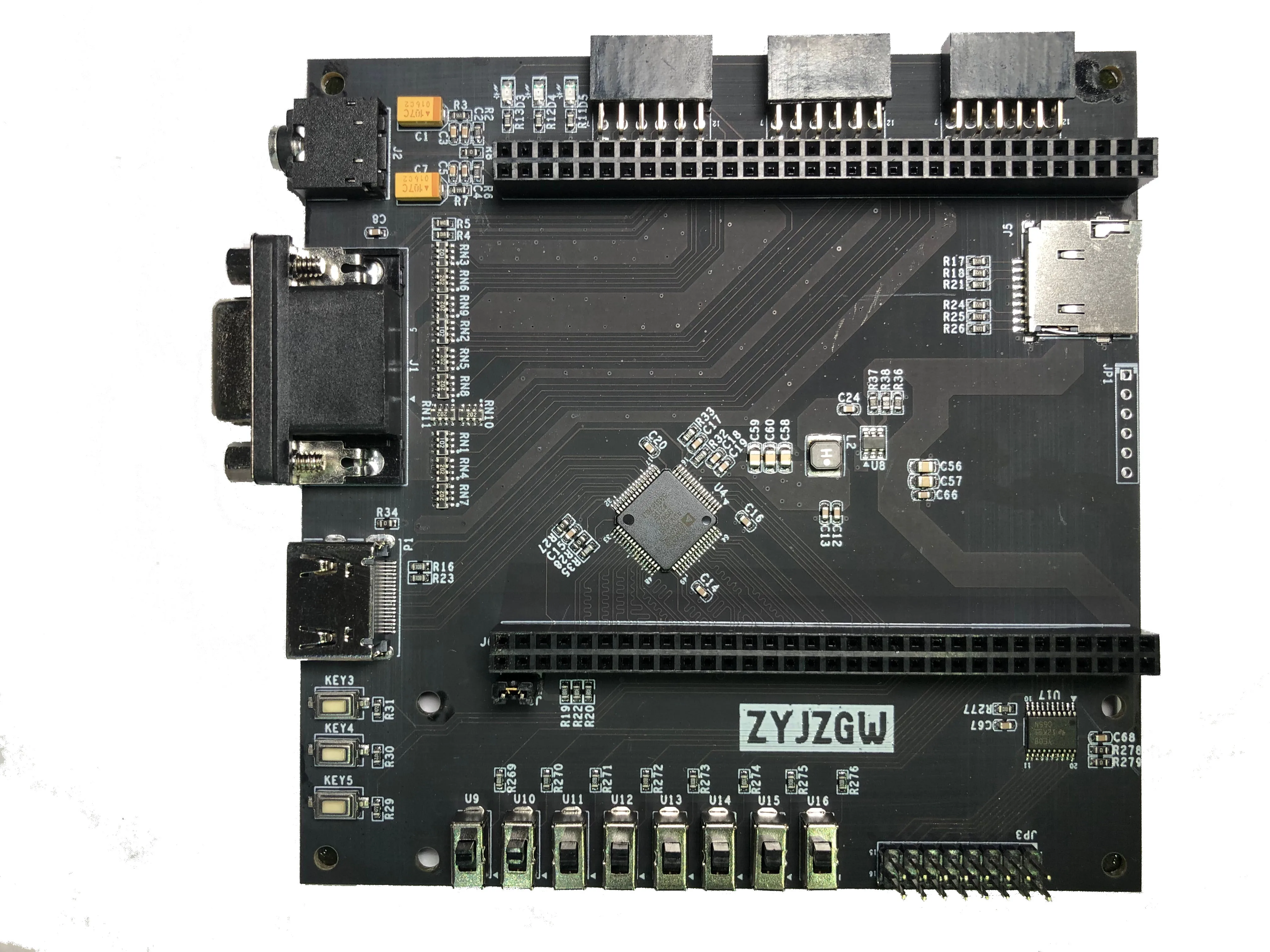

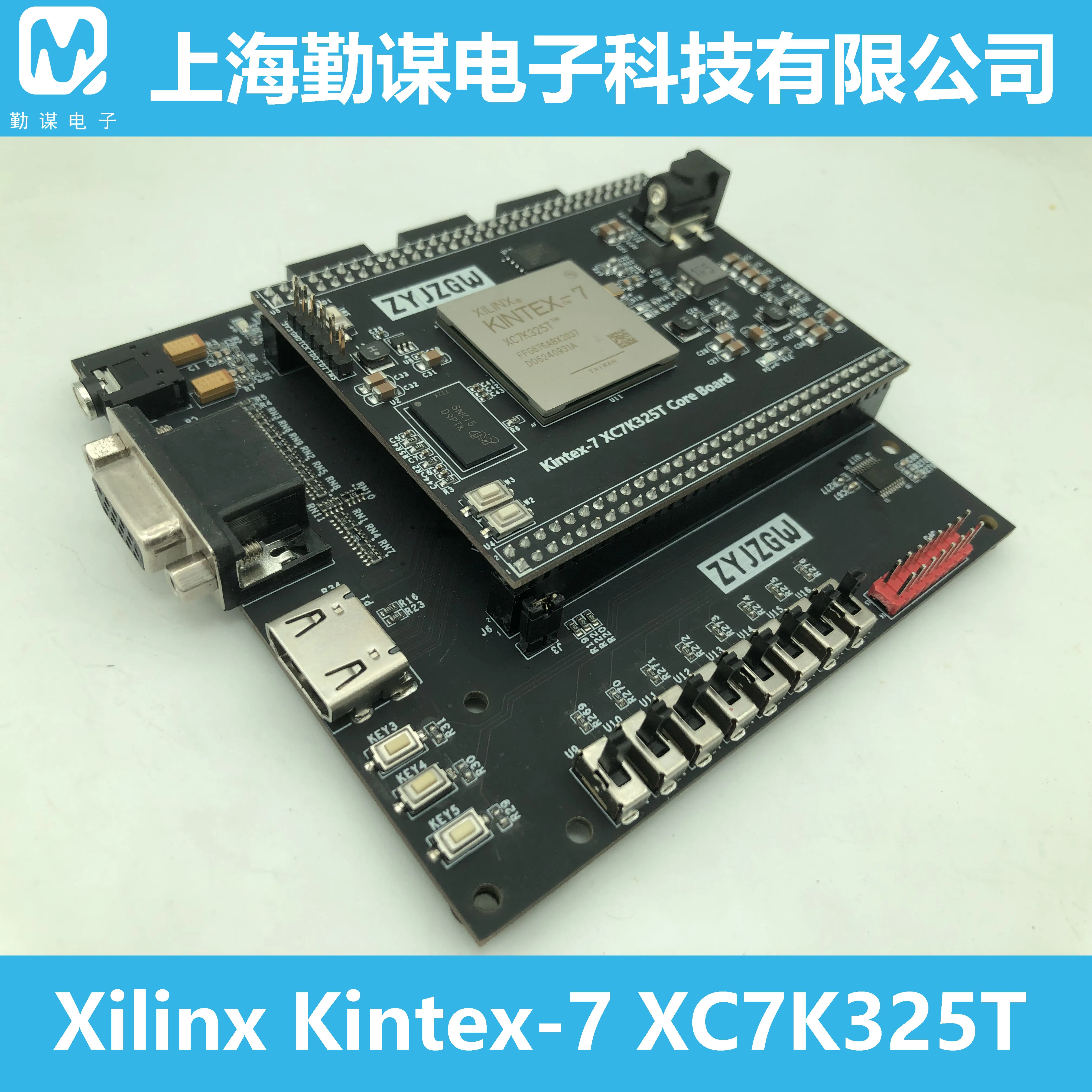

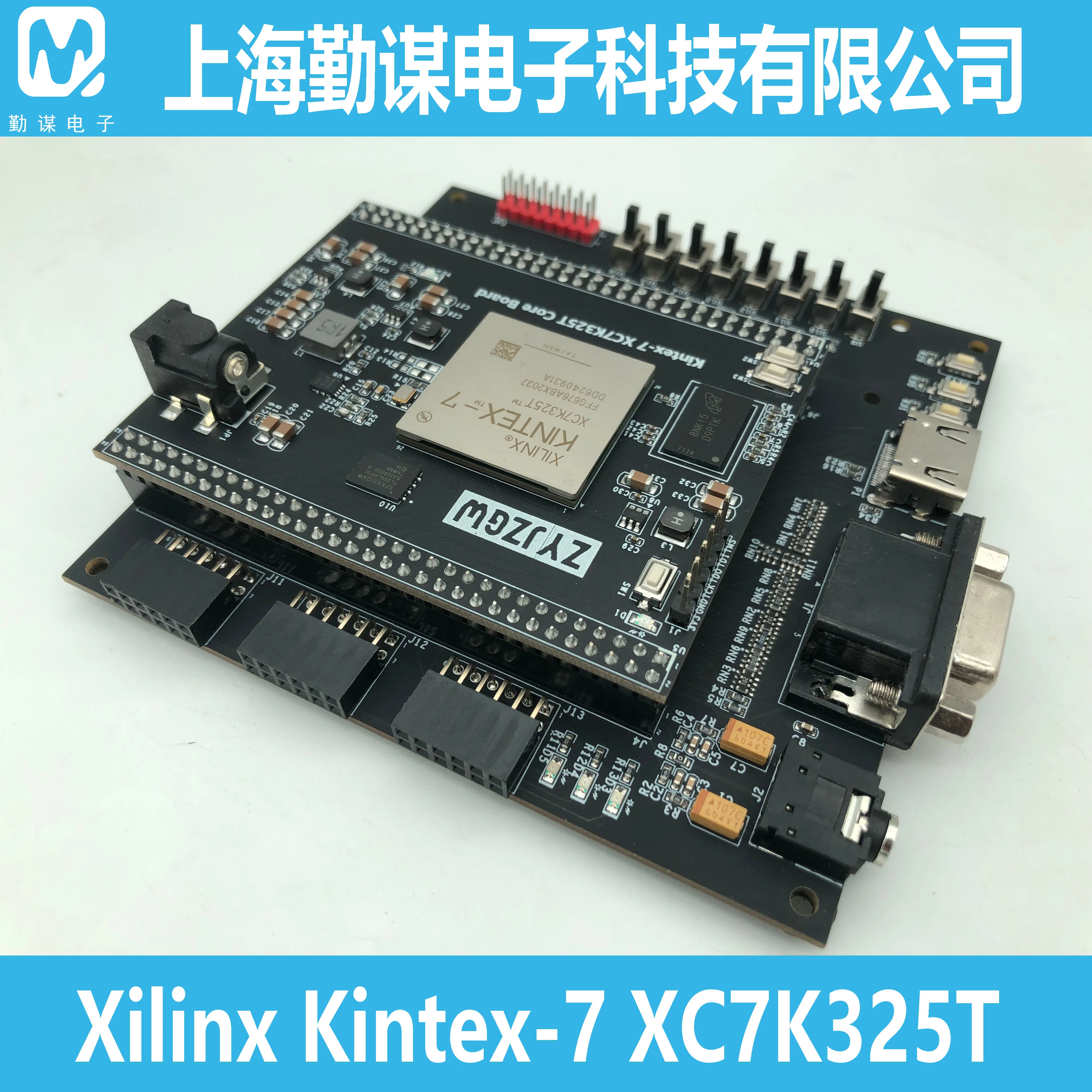

Спецификация дочки:
Дочерняя плата обеспечивает HDMI порт дисплея, с помощью ADV7513;
Дочерняя плата обеспечивает 1,8 V источника питания для FPGA bank12/13/32/33, с помощью TPS563201 переменного тока/постоянного тока;
Дочерняя плата обеспечивает слот для карты MicroSD;
Дочерняя плата обеспечивает VGA порт дисплея, используя Резисторные разделители;
Дочерняя плата обеспечивает PWM управляемый порт аудиовыхода;
Дочерняя плата обеспечивает 8 пользовательских переключателей;
Дочерняя плата обеспечивает 3 пользовательских светодиода;
Дочерняя плата предоставляет 3 ключа пользователя;
Дочерняя плата обеспечивает 8-канальный напряжение сдвиг уровня, используя TXB0108;
Дочерняя плата предоставляет 3 стандартных интерфейса PMOD.
Упаковочный лист:
Одна основная плата ZYJZGW XC7K325T DDR3 и одна дочка ZYJZGW.
Один тип ЕС 5 в постоянного тока или один тип США постоянного тока.
Схема, руководство пользователя, программа тестирования предоставляется через Github: Https://github.com/ChinaQMTECH/ZYJZGW_Kintex-7_XC7K325T_Starter_Kit
Официальный Twitter:
Https://twitter.com/zyjnumber1
