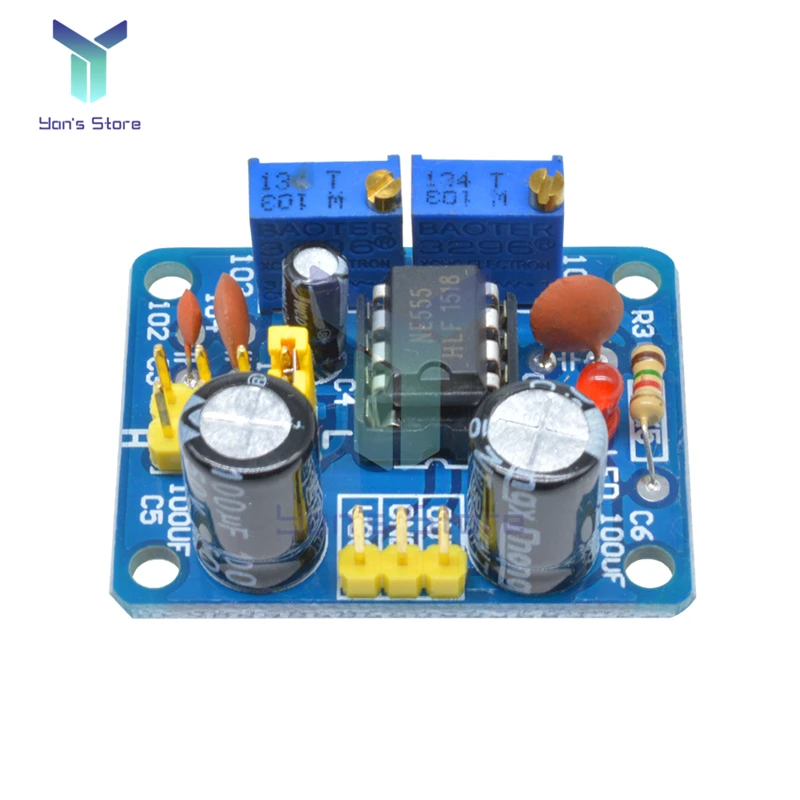

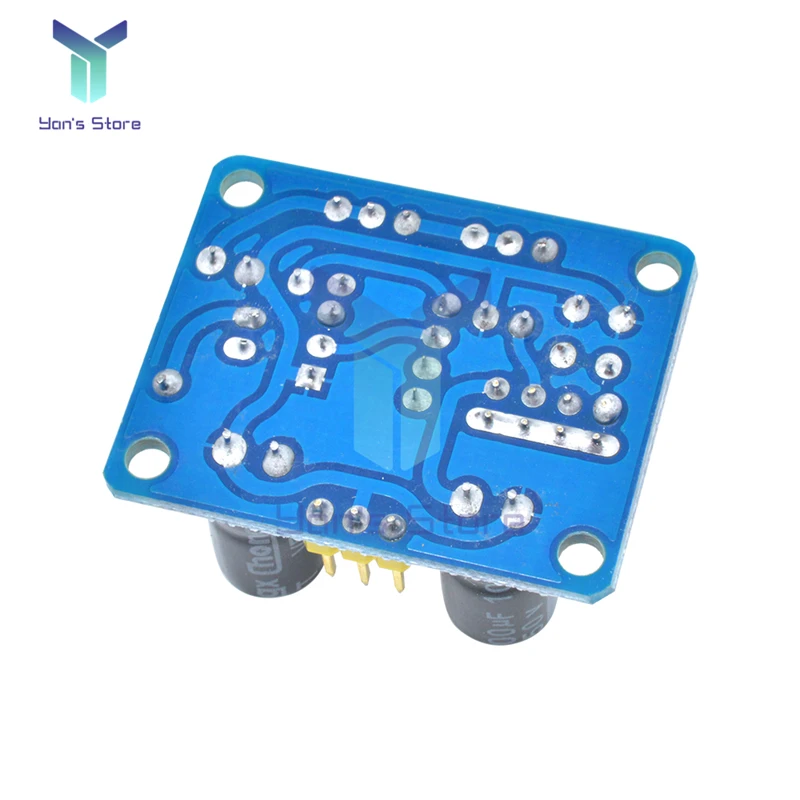

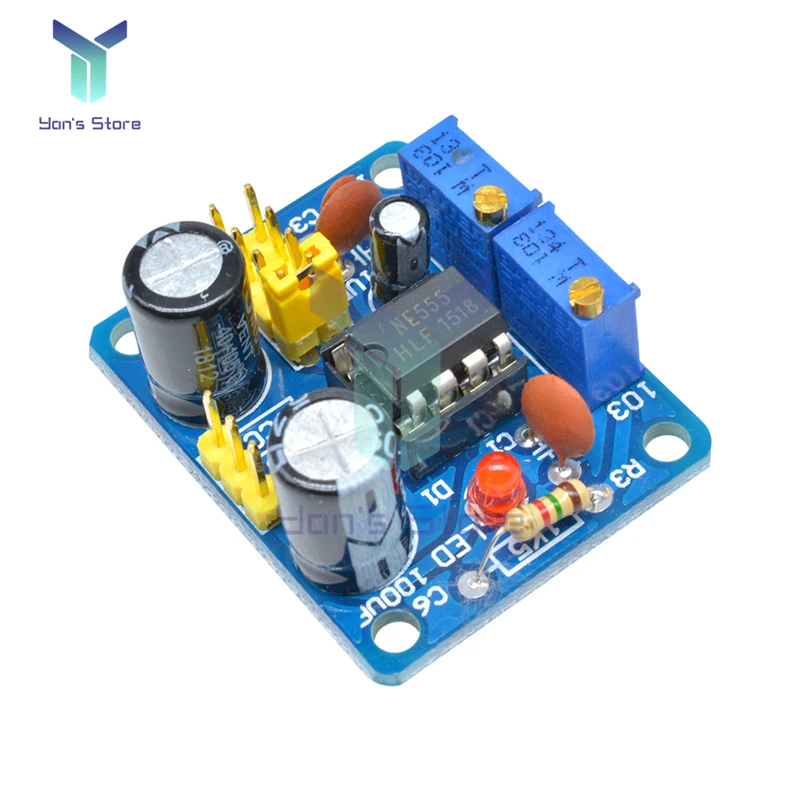

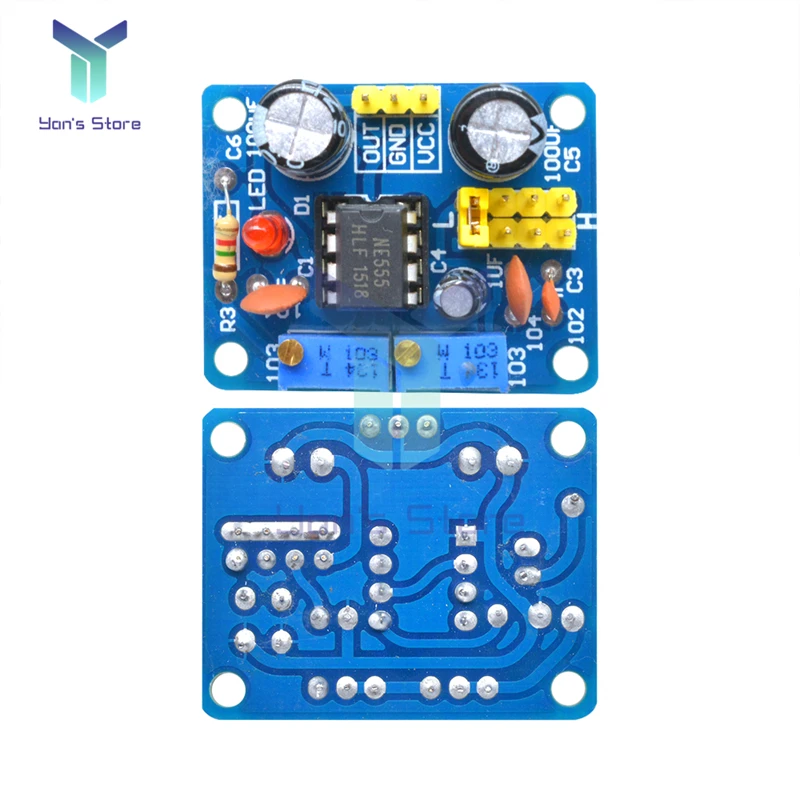

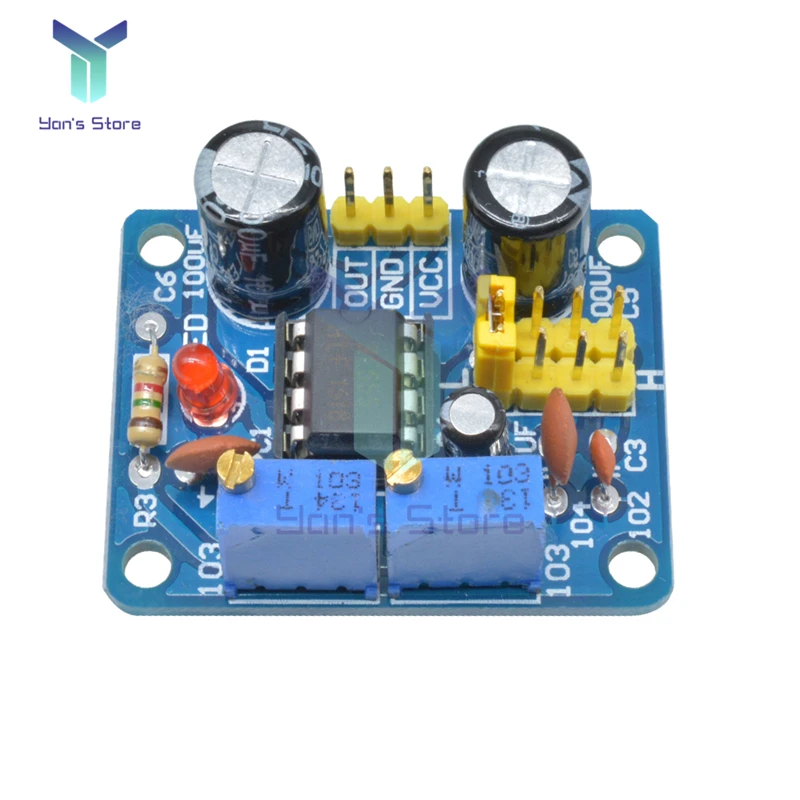

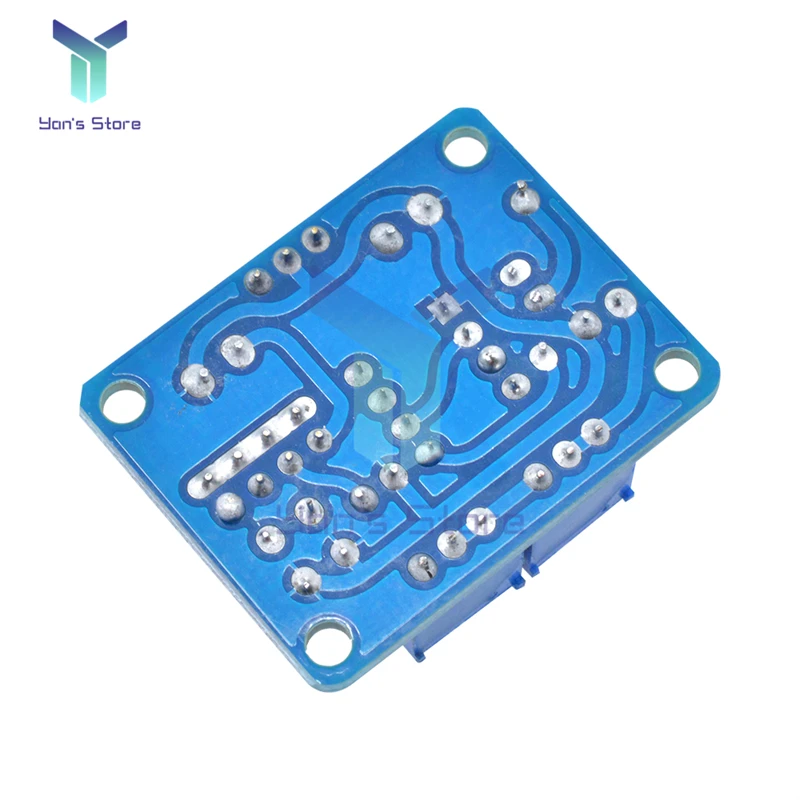

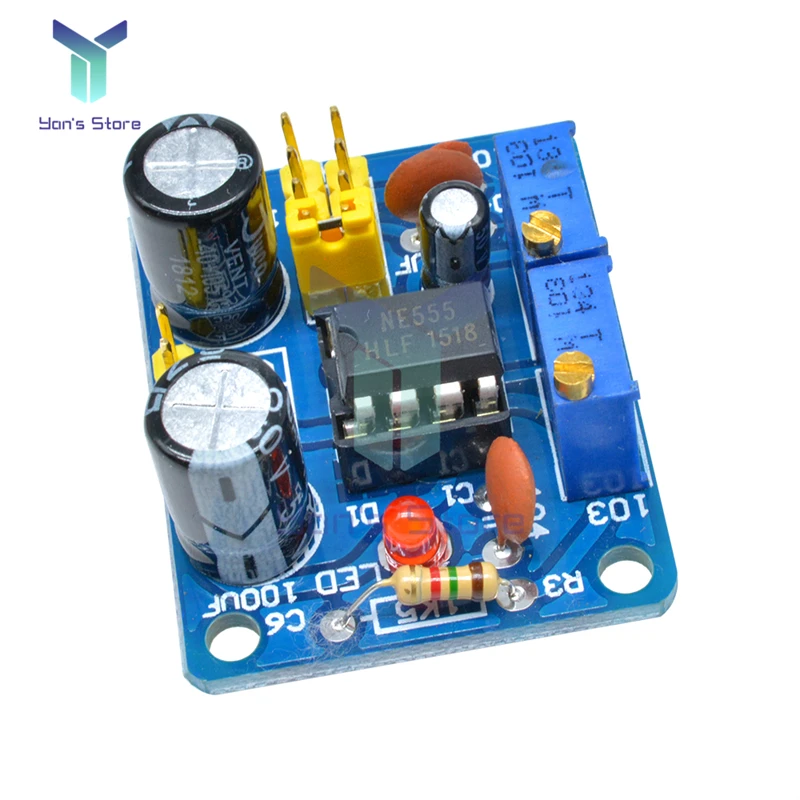

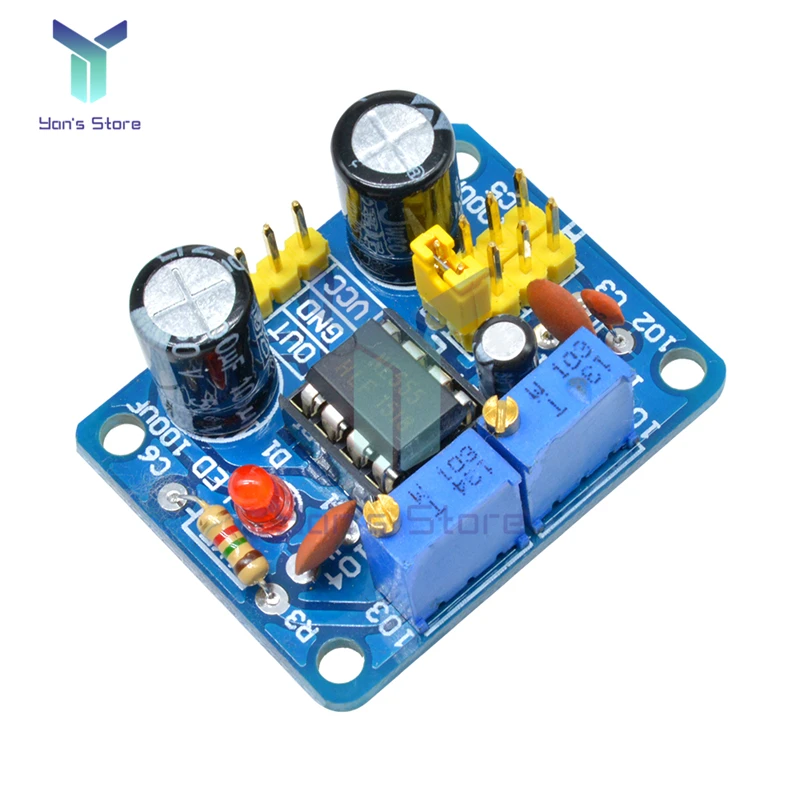

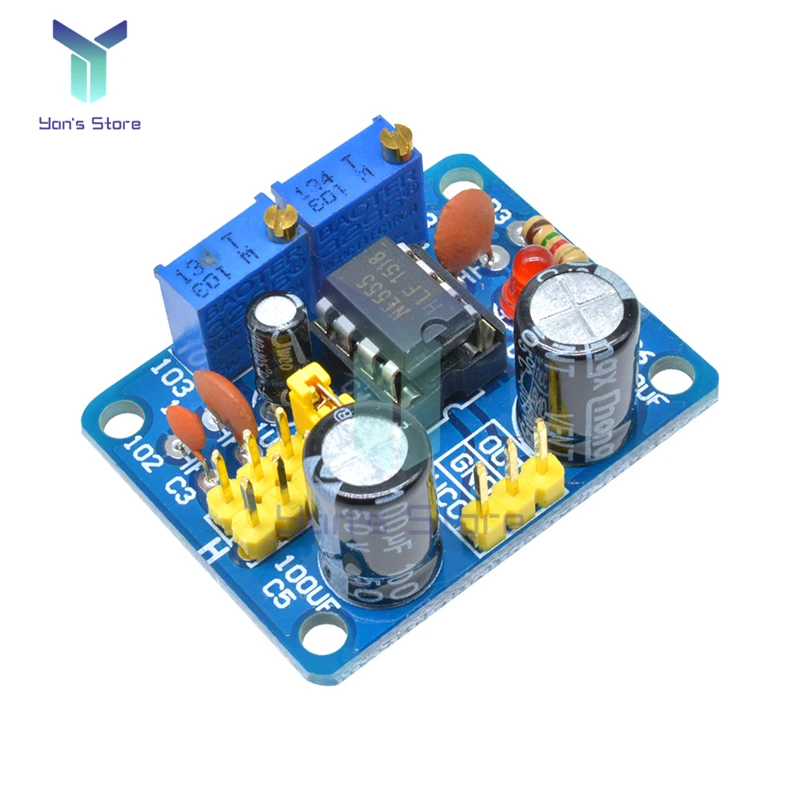

NE555 импульсная Частота Рабочий цикл прямоугольная волна генератор сигналов прямоугольной волны регулируемая плата 555 модуль NE555P

Описание: 100% новый и высокое качество Объем модуля: Используйте d в качестве генератора сигналов с квадратными волнами для экспериментального развития. Используется для генерации квадратного волнового сигнала для привода шагового двигателя. Производим Регулируемый Пульс для MCU для использования. Генерирующий Регулируемый Пульс для управления соответствующими цепями. Особенности: Размеры: 3,5 см * 3,6 см Основной чип: NE555; Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может около 15 мА; 12 в источник питания, выходной ток может быть таким 35ма; Входной ток:? 100 мА Выход Амплитуда: 4,2 V V-PP до 11,4 V V-PP (в зависимости от входного напряжения, Выход амплитуда не то же самое) Максимальный выходной ток:? 15мА (5 в источник питания, V-PP больше 50%), ? 35ма (12 в источник питания, V-PP более 50%) Преимущества: Выход с Светодиодный индикатор, нет Выход светодиодный количество (низкий, высокий уровень Светодиодный off относительно низкой частоты светодиодный мигает); Выходная Частотная линейка опционально постоянно Регулируемая Выходная частота; Низкочастотный ларек: 1 Гц ~ 50 Гц Если задержка: 50 Гц ~ 1 кГц В высокочастотной стойке: 1 кГц ~ 10 кГц Высокочастотный ларек: 10 кГц ~ 200 кГц Выходной рабочий цикл может точно настроить рабочий цикл, а частота не регулируется отдельно. Рабочий цикл изменит частоту Выходная частота регулируется; Цикл T = 0,7 *(Ra + 2 * Rb)* C Ra, Rb:0-10K регулируемый; LF gear C = 0,001 мкФ; Если файл C = 0,1 мкФ; В высокочастотной файл C = 1 мкФ; Высокочастотная передача C = 100 мкФ, частота волны покупатели могут иметь собственные расчеты. Примечание: Выходной рабочий цикл может точно настроить рабочий цикл, а частота не регулируется отдельно, регулировка рабочего цикла изменит частоту Посылка включает в себя: 1 шт. X NE555 рабочий цикл и частота Регулируемый Модуль квадратная волна
