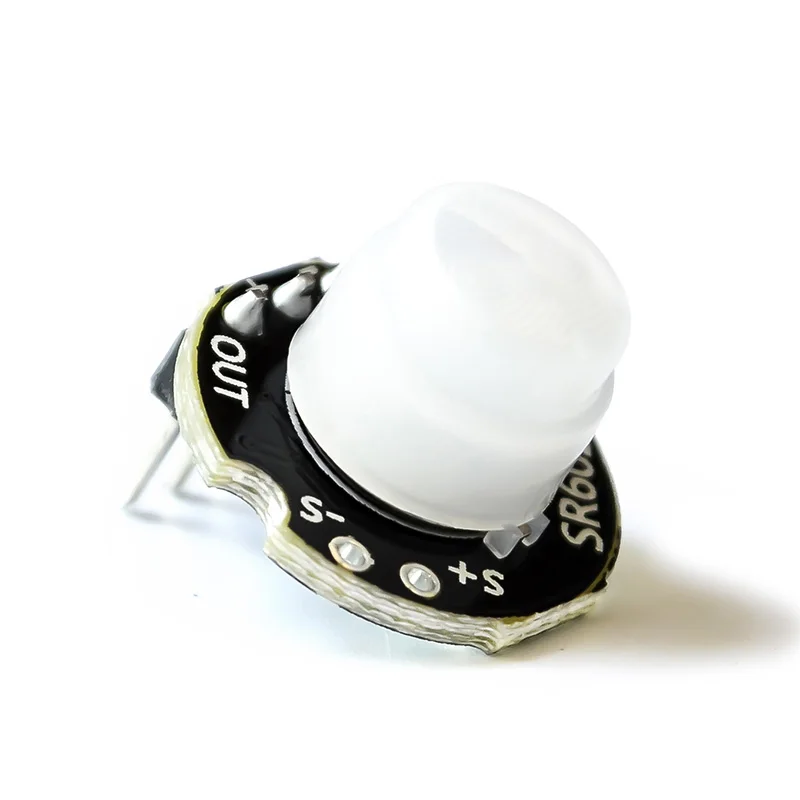

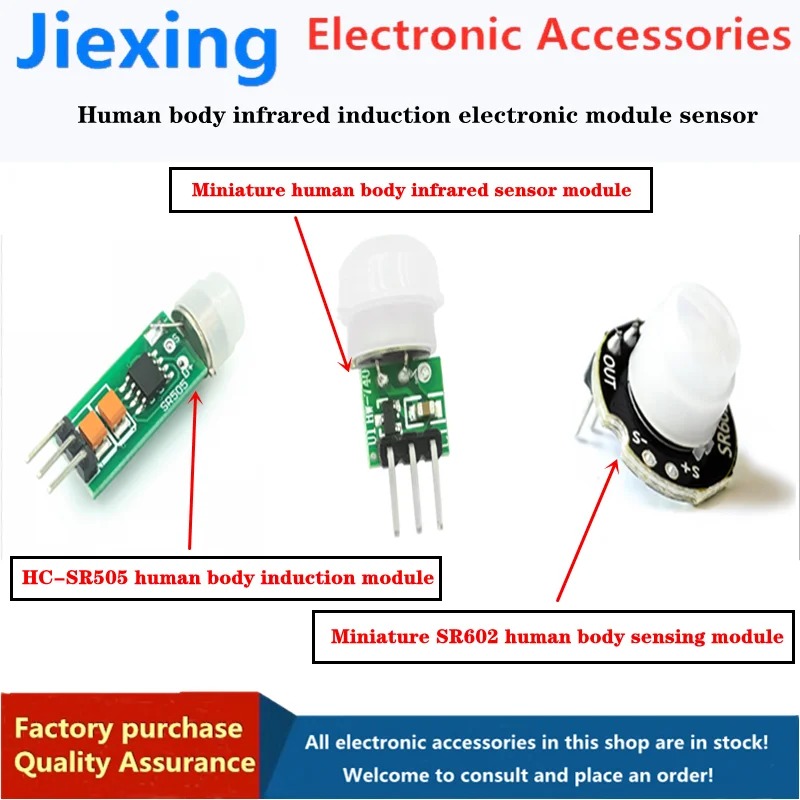

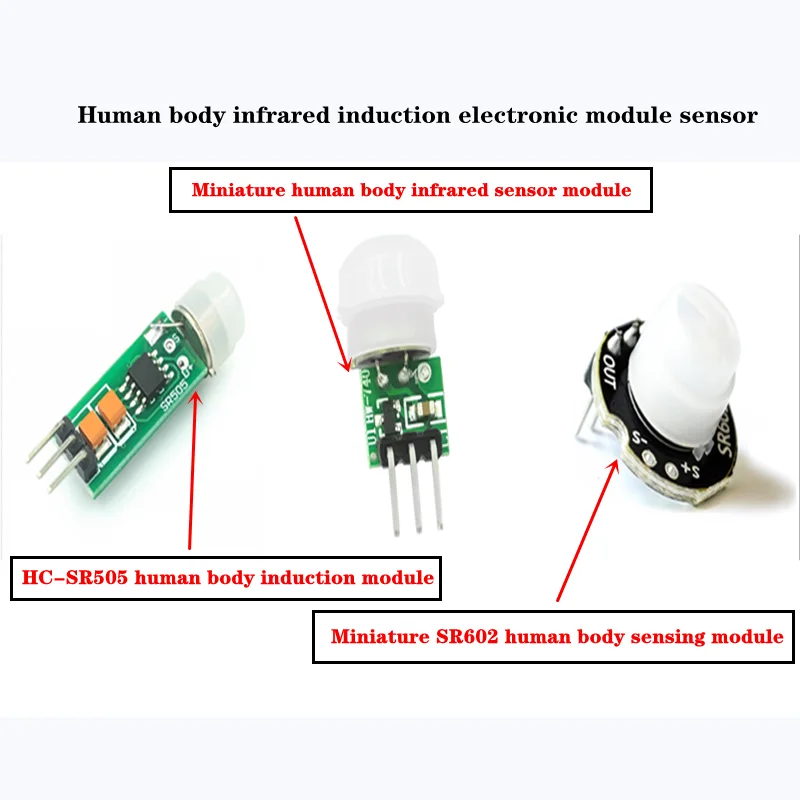

Флюоресцентный инфракрасный датчик для индукционного электронного модуля SR602, индукционный переключатель с пироэлектрическим зондом

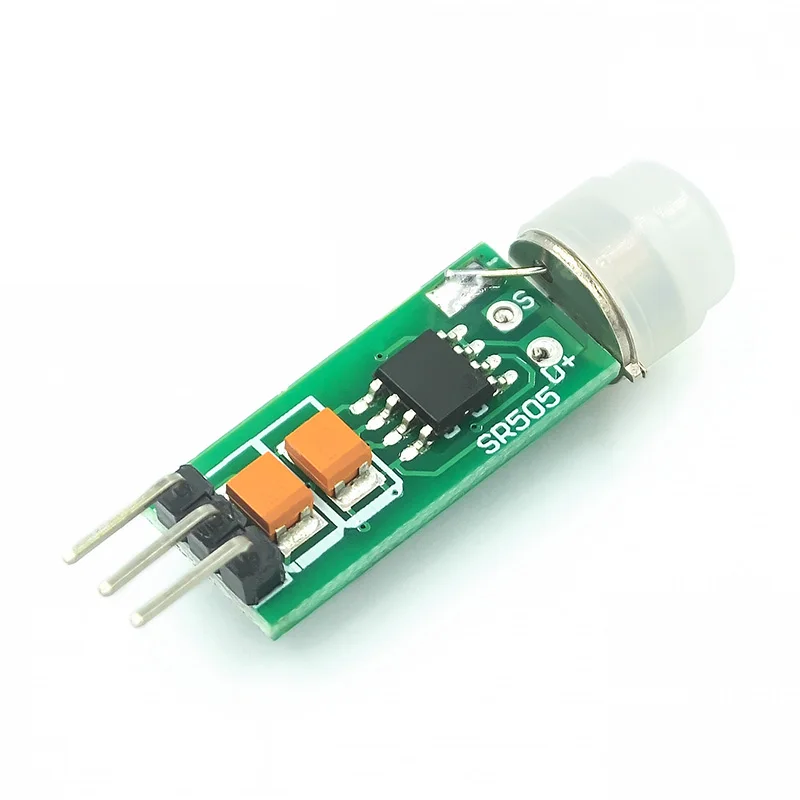

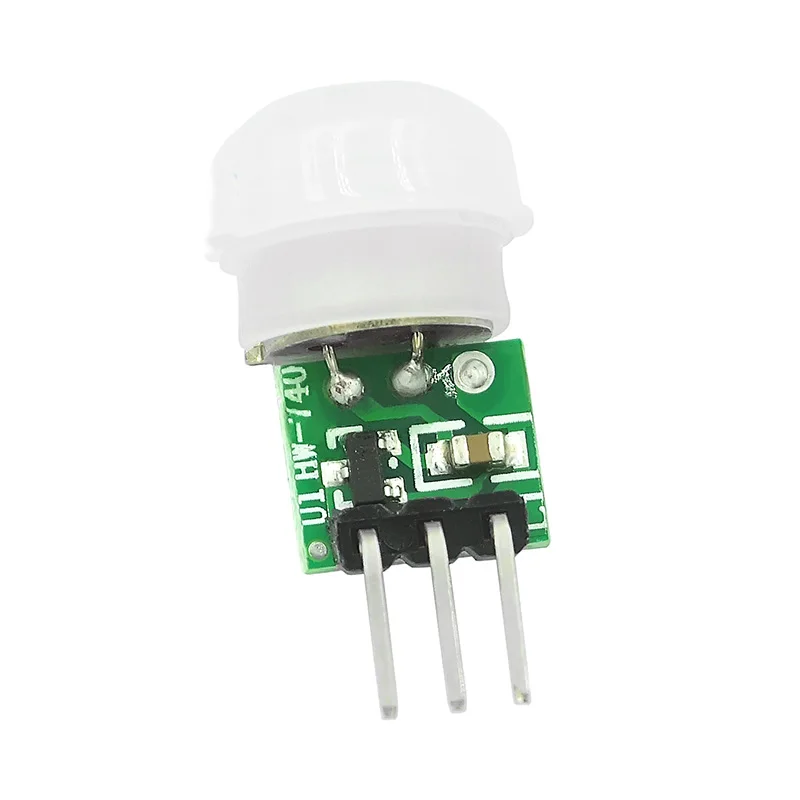

Версия HC-SR501-это автоматический модуль управления на основе инфракрасной технологии. Он принимает оригинальный импортный дизайн зонда с высокой чувствительностью, сильной надежностью и сверхнизким напряжением. Он широко используется в различном автоматическом индукционном электрическом оборудовании, особенно в автоматическом управлении продуктами, работающими от сухих батарей.

Базовые знания пироэлектрических датчиков и общие проблемы в использовании

Пироэлектрический инфракрасный датчик-это датчик, который может обнаруживать инфракрасные лучи, излучаемые людьми или животными, и выводить электрические сигналы. Еще в 1938 году было предложено использовать пироэлектрический эффект для обнаружения инфракрасного излучения, но на него не было обращено внимание. Это не было до тех пор, пока 1960s, быстрым развитием лазерный и технология инфракрасного излучения в области исследований и разработок и пироэлектрический эффект. Применение пироэлектрического кристалла. Пироэлектрические кристаллы широко используются в инфракрасных спектрометрах, инфракрасном дистанционном зондировании и детекторах теплового излучения. Его можно использовать в качестве идеального детектора для инфракрасных лазеров. Его цель широко используется в различных устройствах автоматического управления. Помимо использования в хорошо известном коридоре автоматических выключателей и противоугонных сигнализаций, перспективы применения многообещают во многих областях. Например: кондиционеры и диспенсеры для воды, которые автоматически отключаются, когда в помещении нет человека. Механизм, который телевизор может автоматически выключить после того, как будет считаться, что никто не следит или зрители спят. Включите приложение на мониторе или автоматический дверной звонок. В сочетании с видеокамерой или цифровой камерой для автоматической записи деятельности животных или людей и т. Д.... Вы можете разработать еще больше новых продуктов в сочетании с другими схемами в соответствии с вашим собственным whimsy. Или устройство автоматического управления.

Базовые знания пироэлектрического датчика

Пироэлектрический эффект похож на пьезоэлектрический эффект, который относится к феномену, что поверхность кристалла заряжается из-за изменения температуры. Пироэлектрические датчики-это датчики, чувствительные к температуре. Он состоит из керамического оксида или пьезоэлектрических кристаллических элементов. Электроды сделаны на двух поверхностях элемента. При изменении температуры в диапазоне контроля датчика ΔT пироэлектрический эффект будет генерировать заряд ΔQ на двух электродах, то есть между двумя электродами генерируется слабое напряжение ΔV. Из-за чрезвычайно высокого выходного сопротивления в датчике имеется трубка с полевым эффектом для преобразования сопротивления. Заряд ΔQ, генерируемый пироэлектрическим эффектом, будет объединен ионами в воздухе и исчезнет, то есть, когда температура окружающей среды стабильна, ΔT = 0, датчик не имеет выхода. Когда тело человека входит в зону обнаружения, из-за разницы между температурой человеческого тела и температурой окружающей среды, generated T генерируется, и есть выход ΔT; если тело человека не движется после входа в зону обнаружения, температура не изменяется и датчик не выводится. Таким образом, этот датчик обнаруживает активность человека или животных. Эксперименты показали, что датчик не добавляет оптический объектив (также называемый линзой Френеля), а расстояние его обнаружения составляет менее 2 м, а после добавления оптического объектива, расстояние обнаружения может быть больше 7 м.

Обратите внимание на следующие пункты использования:

1. Рабочее напряжение постоянного тока должно соответствовать требуемому значению, слишком высокое или слишком низкое повлияет на производительность модуля, и источник питания должен быть хорошо регулируется и фильтруется, например, источник питания USB для компьютера, мобильный телефон зарядное устройство питания, И более старые батареи 9 В, ни одна из них не может удовлетворить рабочие требования модуля. Рекомендуется, чтобы клиент использовал источник питания трансформатора и прошел напряжение, стабилизированное трехклеммным регулятором напряжения, И затем Подача питания после фильтрации через конденсаторы 220 мкФ и 0,1 мкФ.

2. Держите Тело человека подальше от зоны обнаружения как можно больше во время отладки. Иногда, хотя тело человека не находится перед модулем, модуль все еще может ощущать выход, когда тело человека слишком близко к модулю. Кроме того, не прикасайтесь к части цепи во время отладки, что также повлияет на работу модуля. Более научный метод заключается в подключении выходного терминала к светодиодный или мультиметру, покрытии модуль газетой, выходе из комнаты и подождите 2 минуты, чтобы увидеть, есть ли выход модуля?

3. Модуль может работать нормально, когда нагрузка не подключена, и работа отключена после подключения нагрузки. Одна из причин заключается в том, что мощность источника питания мала, а нагрузка потребляет больше энергии. Колебание напряжения, вызванное нагрузкой, вызывает неисправность модуля, а другая причина-это нагрузка. Помехи будут возникать, когда они будут заряжены. Например, индуктивные нагрузки, такие как реле или Электромагниты, будут генерировать назад электродвижущую силу, а электромагнитное излучение повлияет на модуль при работе платы передатчика 315 м. Решение заключается в следующем: A. Добавьте Фильтр Индуктивности в блок питания. B. Нагрузки и модуль используют различные методы напряжения, например: нагрузка использует рабочее напряжение 24 В, модуль использует Рабочее напряжение 12 В, а трехклеммный регулятор используется для изоляции. C: Используйте больший источник питания.

В-четвертых, модуль датчика человеческого тела может работать только в помещении, а рабочая среда должна избегать прямых солнечных лучей и сильного освещения. Если рабочая среда имеет сильные радиочастотные помехи, могут быть приняты защитные меры. Чехол с сильным потоком воздуха, закрывает двери и окна или предотвращает конвекцию. Старайтесь избегать индукции непосредственно перед отопительными приборами и предметами, а также разного белья и одежды, которые легко выдуваются ветром.

5. Модуль датчика человеческого тела рекомендуется устанавливать в герметичной коробке, в противном случае всегда может быть выходной сигнал.

6. Если угол обнаружения модуля датчика человеческого тела должен быть менее 90 градусов, это может быть достигнуто путем покрытия объектива непрозрачной клейкой бумагой или резки и уменьшения объектива.

7. Модуль обнаружения человеческого тела принимает двухэлементные зонды. Направление движения рук, ног и головы человека тесно связано с чувствительностью восприятия, а характеристики инфракрасного модуля определяют, что расстояние срабатывания невозможно контролировать.

8. Зонд (PIR) в модуле может быть установлен и паян на другой стороне печатной платы. Зонд также может быть расширен с двухъядерным экранированным проводом, длина должна быть в пределах 20 см.

Особенности:

1. Полностью автоматическое определение: когда кто-то входит в диапазон обнаружения, вход высокого уровня, и когда человек покидает диапазон зондирования, он автоматически задерживает и выключает высокий уровень. Низкий уровень выхода.

2. Фоточувствительное управление (опционально): модуль имеет сдержанное положение, которое может быть установлено для фоточувствительного управления и не ощущается в течение дня или когда светильник сильный. Фоточувствительное управление является дополнительной функцией, и на фабрике не устанавливается фоторезистор. При необходимости приобретайте отдельно 3. Два режима запуска: L не может быть повторен, H может быть повторен. Он может быть выбран джемпер, по умолчанию H. Вы можете купить 5506 Фоторезисторов в нашем магазине, чтобы сотрудничать с ними.

А. Невоспроизводимый режим запуска: после определения выходного высокого уровня, как только время задержки заканчивается, выход автоматически изменится от высокого до низкого уровня.

B. Повторяющийся режим запуска: после того, как индукционный выход высок, в период задержки, если тело человека движется в пределах его чувствительного диапазона, его выход всегда будет оставаться высоким, И задержка будет высокой до тех пор, пока человек не уйдет. Уровень меняется на низкий уровень (чувствительный модуль автоматически продлит период задержки после обнаружения каждой активности человеческого организма, И время следующего действия является отправной точкой времени задержки).

4. С индукционной блокировкой времени (настройка по умолчанию: 3-4 секунды): после каждого индукционного выхода (от высокого до низкого уровня), индукционный модуль может установить время блокировки немедленно, И чувство в этот период времени устройство не получает никакого индукционного сигнала. Эта функция может реализовывать (Индукционное выходное время и время блокировки) интервал работы между ними и может быть применен к продуктам интервального обнаружения; В то же время, эта функция может эффективно подавлять различные помехи, генерируемые во время переключения нагрузки.

5. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию от 5 в постоянного тока до 20 в

6. Потребление микро-энергии: 65 микроампер тока, особенно подходит для электрических продуктов, питающихся от сухих батарей.

7. Выходной сигнал высокого уровня: он может быть легко подключен к различным схемам.

Инструкции по использованию:

1 после включения индукционного модуля время инициализации составляет около одной минуты, в течение которого модуль выводит 0-3 раза с интервалом, И введите режим ожидания через одну минуту.

2. Старайтесь избегать помех, таких как свет непосредственно на объективе на поверхности модуля, чтобы избежать введения помех и привести к неправильной работе; Старайтесь избегать использования окружающей среды

Ветер не будет течь, и ветер также вызовет помехи сенсору.

3. Модуль зондирования принимает Двухэлементный зонд, окно зонда прямоугольное, и двойной элемент (a-element и B-element) расположены на обоих концах более длинного направления. Когда тело человека движется слева направо

Или при ходьбе справа налево, есть разница во времени и расстоянии инфракрасного спектра, чтобы достичь двойного элемента. Чем больше разница, тем чувствительнее датчик. Когда тело человека движется спереди

Когда головка или сверху вниз или снизу вверх, двойной элемент не может обнаружить изменение инфракрасного спектрального расстояния, и нет никакой разницы, поэтому датчик не чувствителен или нет Работает; Поэтому при установке датчика, зонд должен быть в направлении двойного элемента, это как можно параллельно направлению деятельности человеческого тела, чтобы гарантировать, что тело человека Последовательно

Зонд вызывается двойными элементами. Для увеличения диапазона угла срабатывания в этом модуле используется круглая линза, которая также имеет смысл зонда со всех сторон, но левая и правая стороны все еще

Однако диапазон чувствительности больше, и чувствительность сильнее, чем в верхних и нижних направлениях, поэтому установка должна по-прежнему максимально соответствовать указанным выше требованиям.
