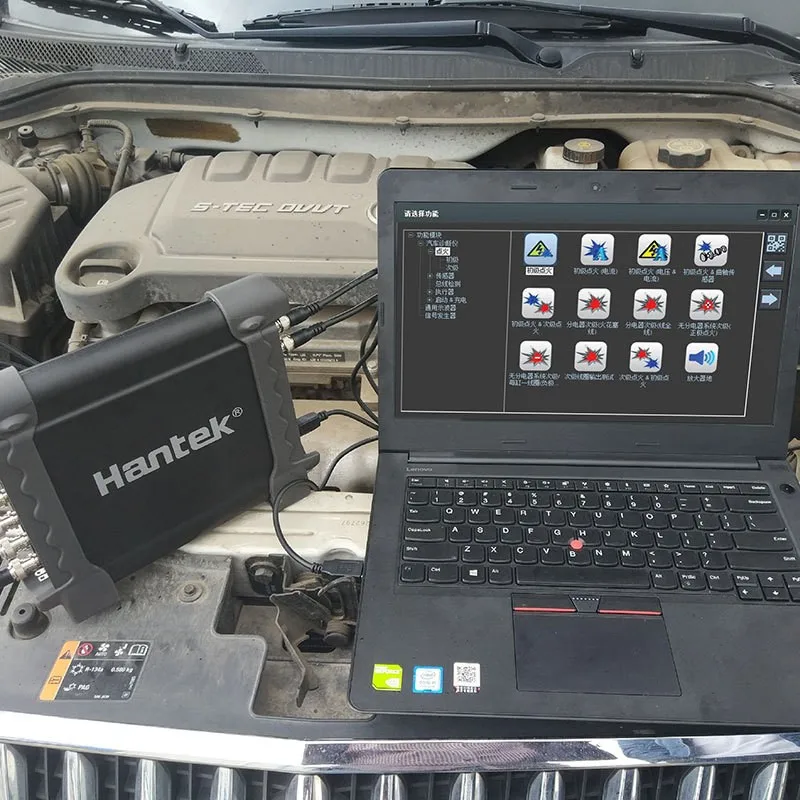

Hantek 6022BL цифровой витаральный осциллограф Basiert 16 каналов Usb логический анализатор генератор сигналов автомобильный диагностический чехол

Особенности:

* 100% Новые Фирменные и высокого качества

* Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красив и со вкусом, но и значительно повышает твердость поверхности из алюминиевого сплава и обладает хорошей термостойкостью и сильной износостойкостью.

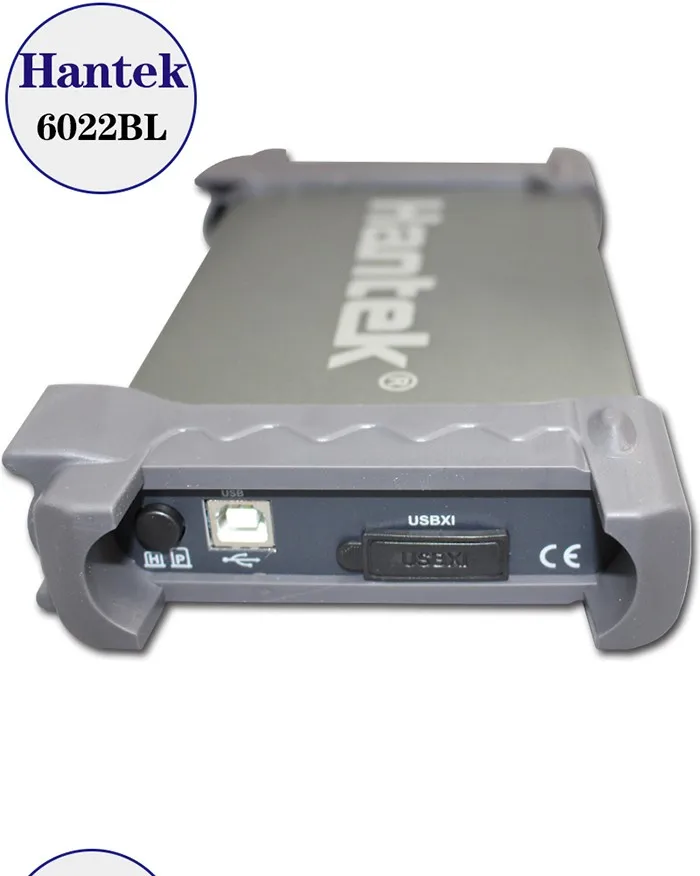

*Стандартный USBXIТМИнтерфейс, легко вставляемый источник, прост в использовании.

Ts в USBXIТМКорпус для создания комбинированного инструмента.

*Интерфейс USB2.0, без внешнего порошка подходит для ноутбука компьютера, обслуживания линии продукции, легко используется в бизнесе.

*Размеры (мм):205(L) x120(W) x35(H), легко переносятся.

*Высокая производительность, 48 мс/с выборкой в реальном времени, полоса пропускания 20 МГц.

*16 Каналы логический анализатор, 10 МГц;

*Операционная система: Windows S8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.

*23 функции измерения, проходят/не проверяются, подходят для технического применения.

*Средний сигнал, стойкость, интенсивность, инвертирование, сложение, вычитание, умножение, деление, X-Y печати.

*Сохранение формы сигнала: текстовый файл, графический файл jpg/bmp, файл MS excel/word.

FFT

*Один компьютер может подключить много DSO, легко расширить канал.

*Labview \ VB \ VC второй экземпляр дизайна.

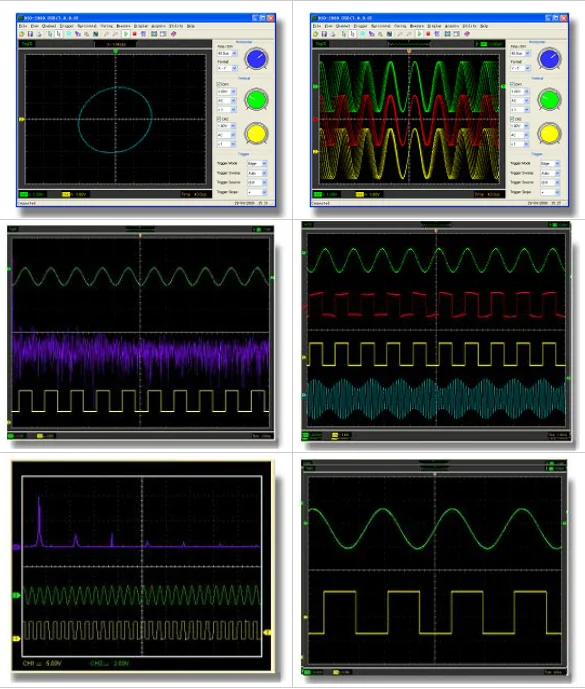

Функциональное изображение:

Модель

Hantek6022BL

Особенности осциллографа

Полоса пропускания

20 МГц

Канал

2 (цифровой) + 16 (логика)

Частота образцов

48MSa/s

Глубина памяти

1 м

Время подъема

17,5ns

Точность временной базы

± 50ppm

Диапазон временных рамок

4ns/div-1h/div (шаг by1-2-4)

Входное отверстие

1MΩ 25pF

Входная чувствительность

20 мВ/див ~5V/div

Вертикальное разрешение

8 бит

Диапазон вертикального положения

20 мВ ~ 5 В/div @ x1 зонд; 200 мВ ~ 50 В/div @ x10 зонд;2V ~ 500V/div @ x100 зонд; 20V ~ 5KV/div @ x1000 зонд

Точность постоянного тока

± 3%

Ограниченная полоса пропускания

20 МГц

Тип триггера

Край, альтернатива

Источник запуска

CH1, CH2

Математика

+,-, X, ÷,FFT, Invert

Измерение курсора

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Особенности логического анализатора

Канал

16

Макс. Импенданс

1MΩ(C = 7.5pF)

Макс. Напряжение

0V ~ 5,5 V

Макс. Образец

48 м

Полоса пропускания

10 МГц

Совместимый вход

TTL, LV TTL, CMOS

Глубина памяти

1 м/ч

Общие особенности

Мощность

Usb-порт

Деменции

200 мм x 100 мм x 35 мм

Вес

0,3 кг

Стандартный зонд

2 x PP80

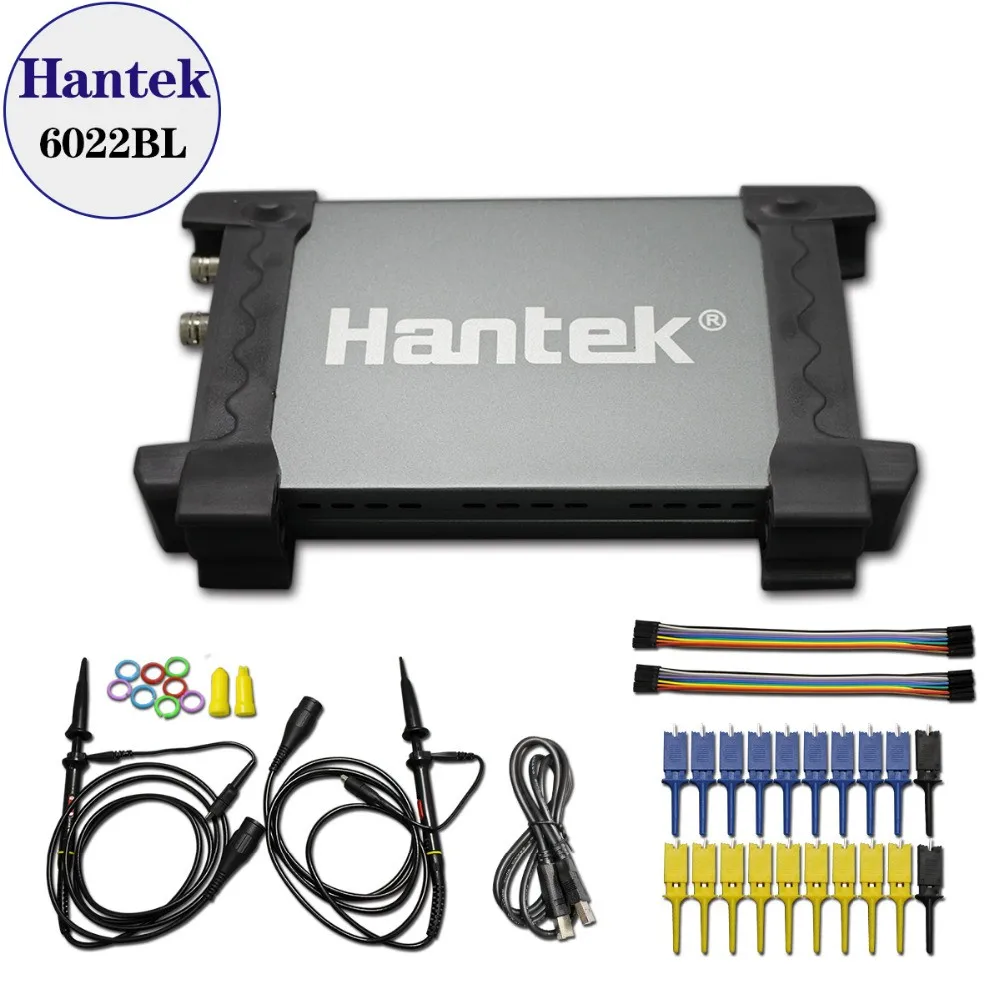

Посылка включает в себя:

1 USB кабель для передачи данных,

1 CD

2 зонда

Гарантийный талон

Пакет пластиковых деталей,

2 соединительных линии

Один осциллограф
