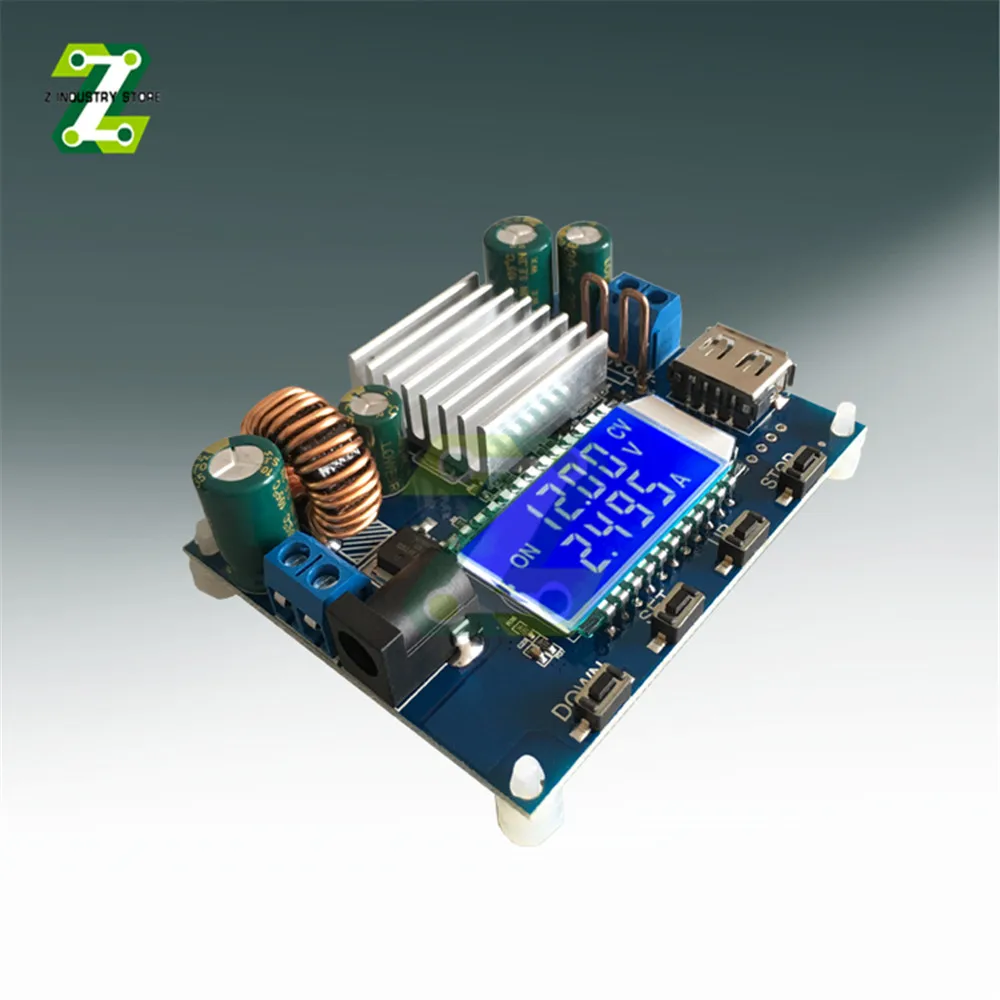

Регулируемый Модуль питания SK35L BoostBuck CC CV, солнечный зарядный Модуль источника питания постоянного тока, постоянный ток 0,6-30 в, 4 а, 35 Вт, 5 В, 9 В, 12 В, 24 В
Последнее обновление: 25.03.2022
SK35L Boost/Buck CC CV Регулируемый блок питания для солнечной зарядки DC Блок питания DC 0,6-30V 4A 35W 5V 9V 12V 24V
Основные характеристики продукта:
1. С числовым контролем напряжения и регулировки тока, удобный и быстрый, промышленное качество, высокая точность, может быть непосредственно использован в инженерных проектах;
2. Использование профессионального ЖК-дисплея, четкого интерфейса, минималистской работы и почти идеального механизма защиты;
3. Аппаратная защита: входной терминал защищен от обратного подключения, и обратное соединение не будет гореть; Выходной терминал защищен от короткого замыкания, и короткое замыкание не будет гореть; выходной терминал имеет защиту от обратного потока, и при зарядке аккумулятора нет необходимости добавлять диод анти-обратного потока;
4. Защита программного обеспечения: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от перенапряжения (OPP), защита от перегрева (OTP), вход под защитой напряжения (LVP);
5. По умолчанию можно установить Регулируемое напряжение или значение постоянного тока, которое можно быстро отрегулировать в различных приложениях;
6. Напряжение и ток могут быть заблокированы для предотвращения неправильной работы!

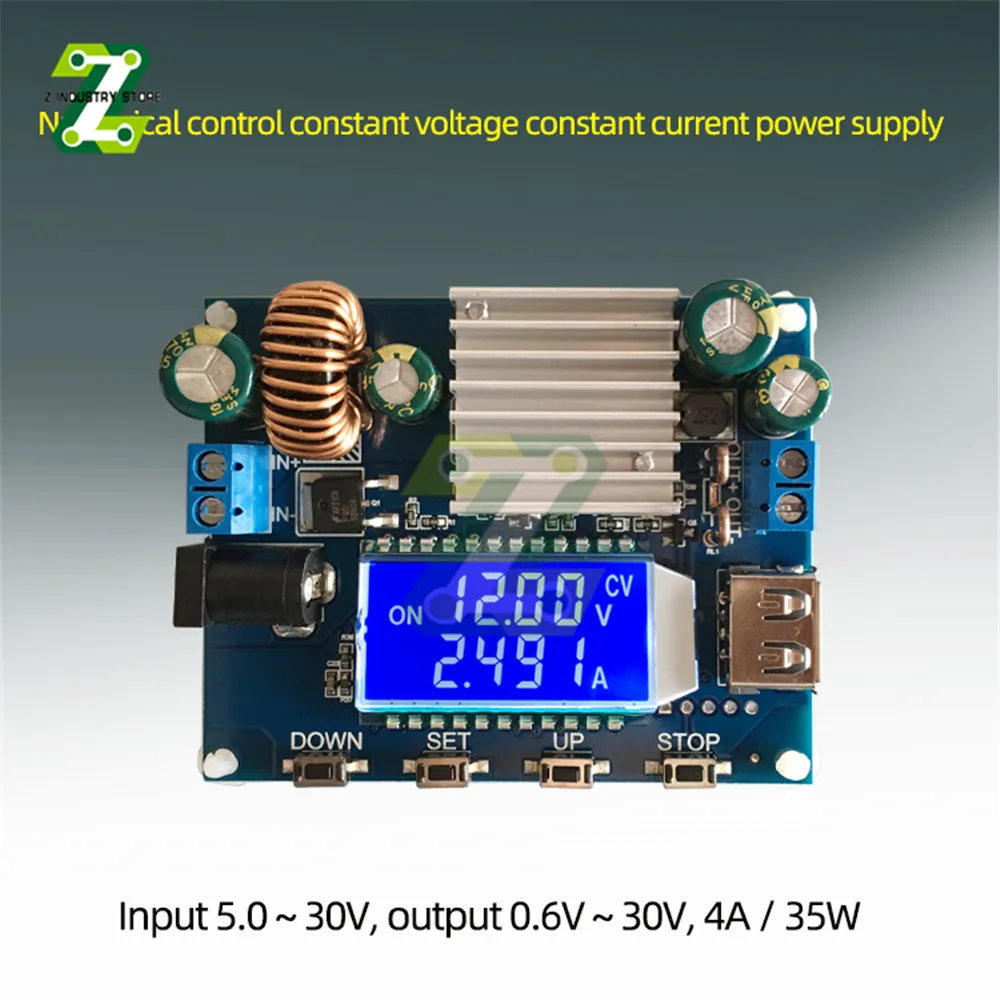

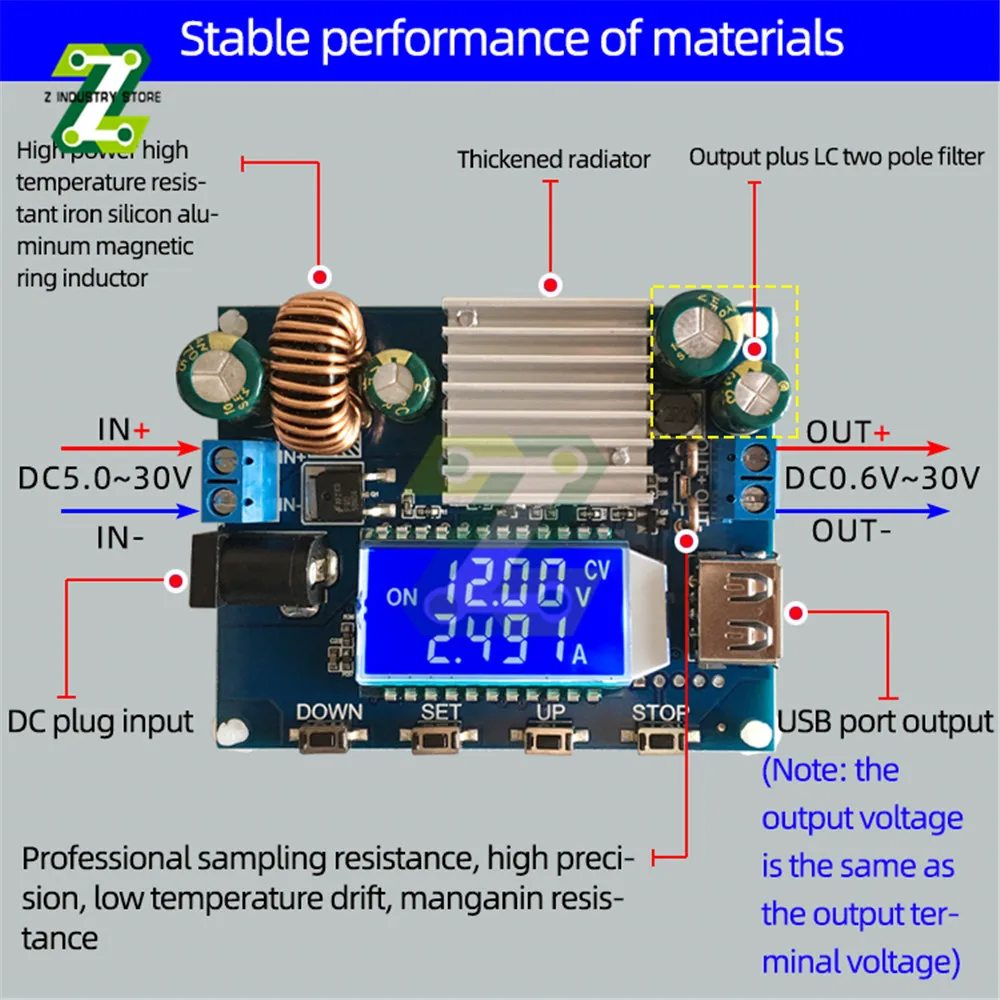

Параметры продукта:
Вход напряжение: DC5.0V-30V (более низкого напряжения защиты LVP доступен ниже 4,7 V рекомендуется заказывать на Вход напряжение если сумма вашего заказа превышает 7V, в тех случаях, когда Вход напряжение ниже 7V, выходная мощность будет уменьшена, чем ниже входное напряжение, тем меньше Выходная мощность)
Выходное напряжение: DC0.6V-30V
Выходной ток: 0-4.0A
Выходная мощность: 35 Вт при естественном рассеивании тепла, до 50 Вт при воздушном охлаждении

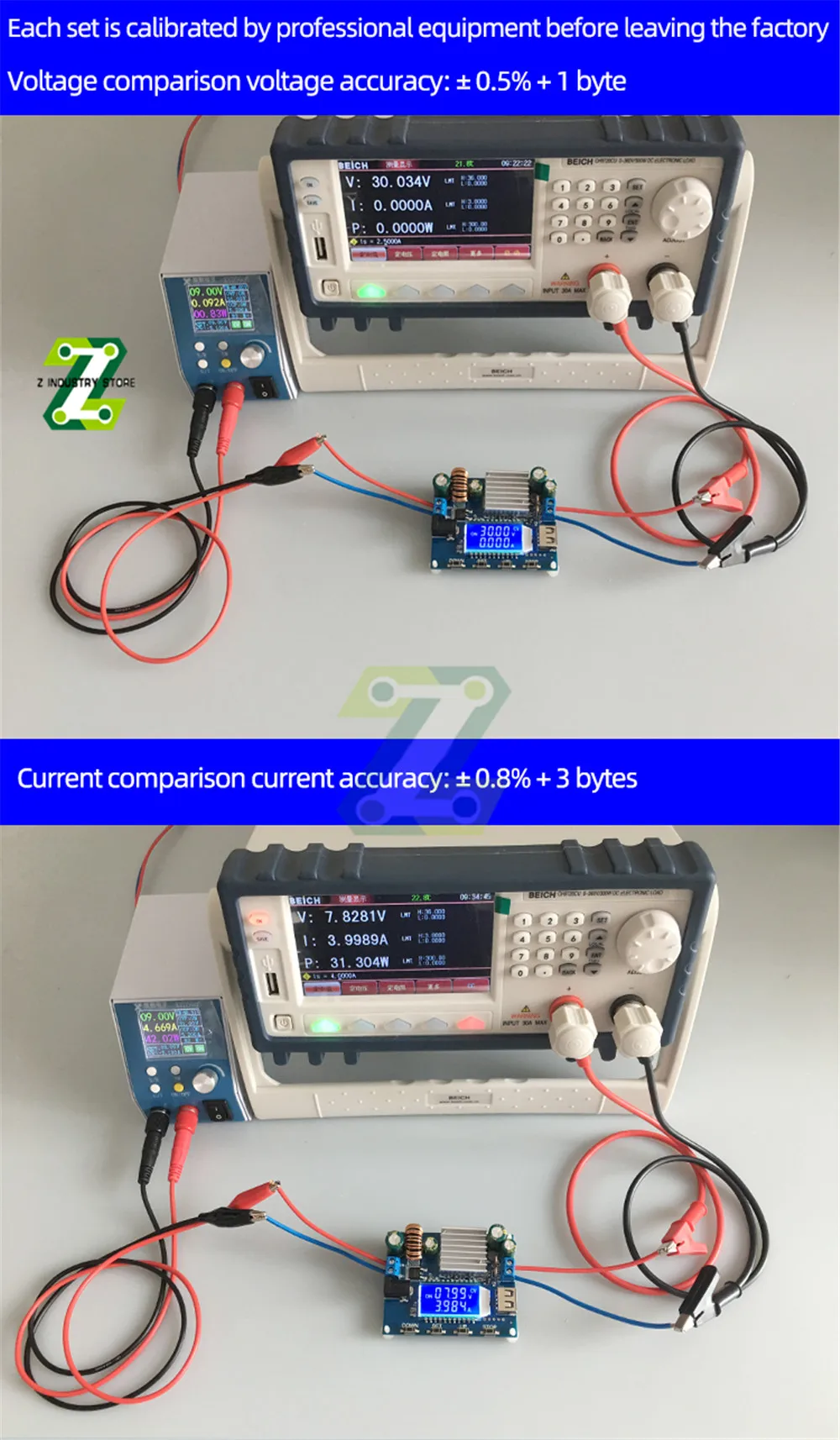

Напряжение Точность: ± 0.5% + 1 слово, разрешение: 0,01 V, Заводская калибровка точность
Точность тока: ± 0.8% + 3 слова, разрешение: 0.001A, Заводская калиброванная точность
Эффективность преобразования: около 88%
Мягкий старт: Да
Защита обратного подключения на входе: Да, обратное соединение не горит
Предотвращение обратного потока на выходе: Да, он может быть непосредственно подключен к батарее
Защита от короткого замыкания на выходе: Да, может быть непосредственно подключен к выходному терминалу
Температурная защита (OTP): Да, 100 ℃
Рабочая частота: 180 кГц

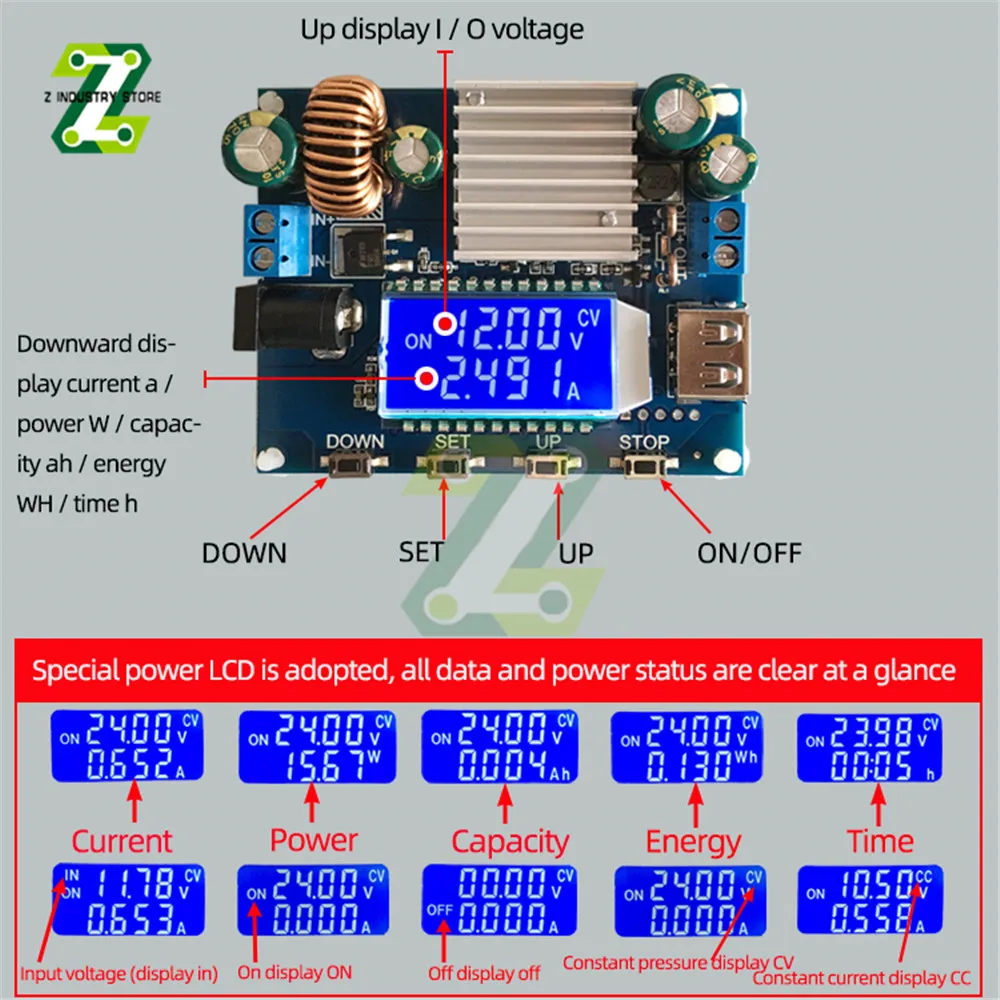

Описание ключа:

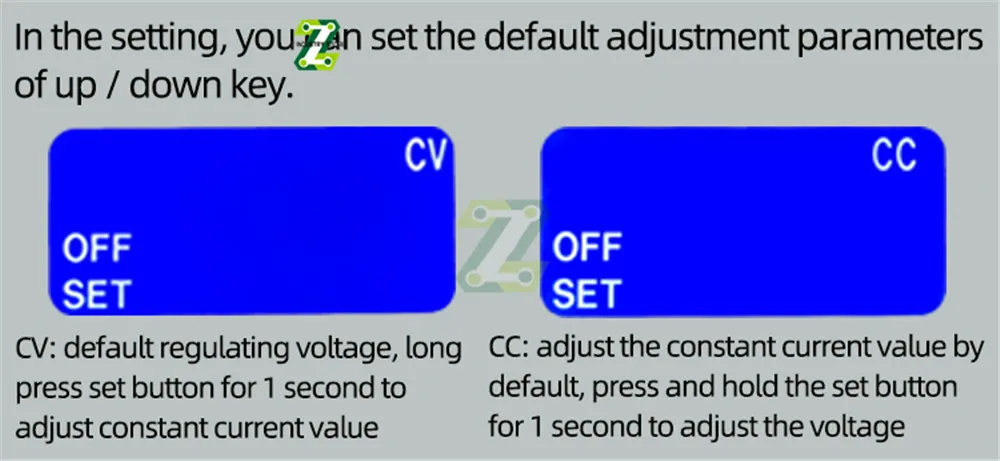

Короткое нажатие кнопки вверх/вниз, напряжение регулируется по умолчанию, и поддерживается Длительное нажатие (быстрое увеличение/уменьшение);
Удерживайте кнопку SET в течение 1 секунды, чтобы отрегулировать значение постоянного тока (предельное значение тока);
Установите и CV мерцание, когда напряжение регулируется, и установите и CC мерцание при регулировке тока, что очень интуитивно понятно;
Короткое нажатие кнопки SET для переключения и отображения тока A/мощность W/емкость Ah/энергия Wh/время h;
Короткое нажатие кнопки ВКЛ/ВЫКЛ для включения/выключения выходной мощности;
Удерживайте кнопку ВКЛ/ВЫКЛ в течение 2 секунд, чтобы переключить отображение входного и выходного напряжения.
После установки в CC значение постоянного тока по умолчанию настраивается. Во время вождения светодиодный, кнопка вверх/вниз может быть использована для достижения быстрого затемнения, что очень удобно!
Инструкции по эксплуатации интерфейса:
2,1. Нажмите кнопку SET в течение 3 секунд, чтобы войти в интерфейс настройки;
2,2. Отрегулируйте размер параметра с помощью кнопки «вверх/вниз», Поддерживайте Длительное нажатие (быстрое увеличение/уменьшение), короткое нажатие кнопки «SET», чтобы переключить параметры для регулировки;
2,3. В максимальной емкости (OAH) /максимальной энергии (OPH) /максимального времени работы (OHP) интерфейс, короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию ВКЛ или ВЫКЛ, если он выключен, он отобразит «----»;
2,4. В интерфейсе параметров максимальной емкости (OAH)/максимальной энергии (OPH) нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9.999Ah/99,99ah/999. 9АЧ/9999ач, 9.999Wh/99,99wh/999.9Wh/9999Wh );
2,5. После настройки параметров нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы выйти из интерфейса настройки, и параметры настройки будут автоматически сохранены;
Примечание:После того, как продукт будет защищен, выход будет выключен, и ЖК-дисплей будет отображать соответствующий защитный код (LVP/OVP/OCP/OPP/OAH/OPH/OHP). Сам чип питания также имеет различные защиты. Если чип сам по себе защищен, то отображает OEP.
Этот продукт имеет функцию блокировки:
Удерживайте кнопку SET в течение 5 секунд, чтобы зафиксировать установленное напряжение и ток для предотвращения неправильной работы! После блокировки нажмите и удерживайте кнопку SET в течение 5 секунд, чтобы разблокировать!
Инструкции по продукции:

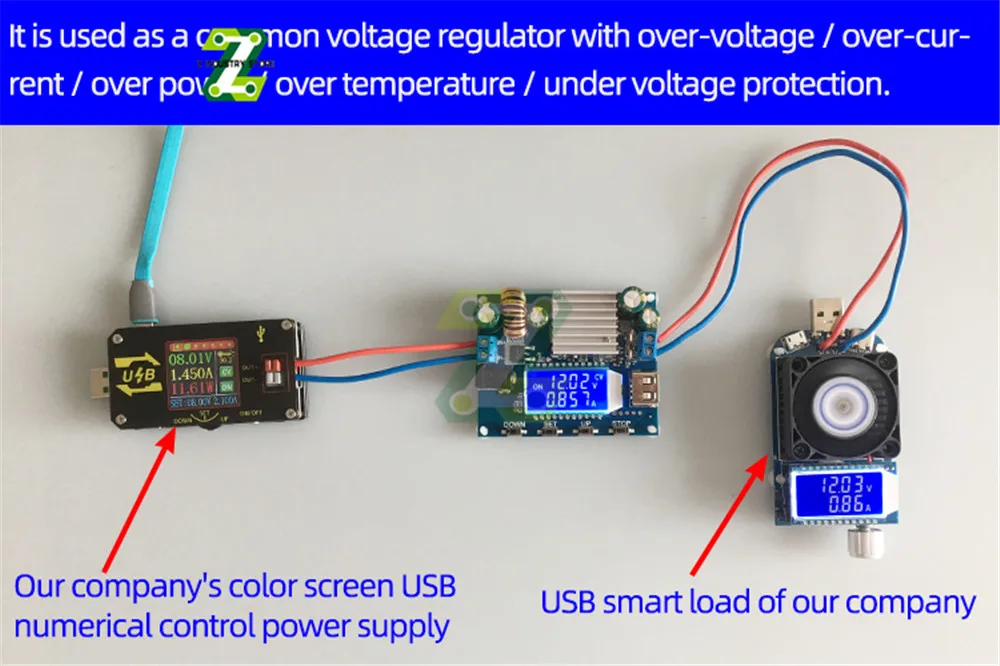

1. Используйте в качестве обычного источника питания buck-boost с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/низкого напряжения;
(1) Установите значение напряжения.
(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, заданное значение постоянного тока составляет 3,00a, тогда максимальный ток при использовании продукта может достигать только 3A, когда ток достигает 3 А, ЖК-дисплей будет отображать статус «CC», в противном случае ЖК-дисплей будет отображаться» Статус CV)

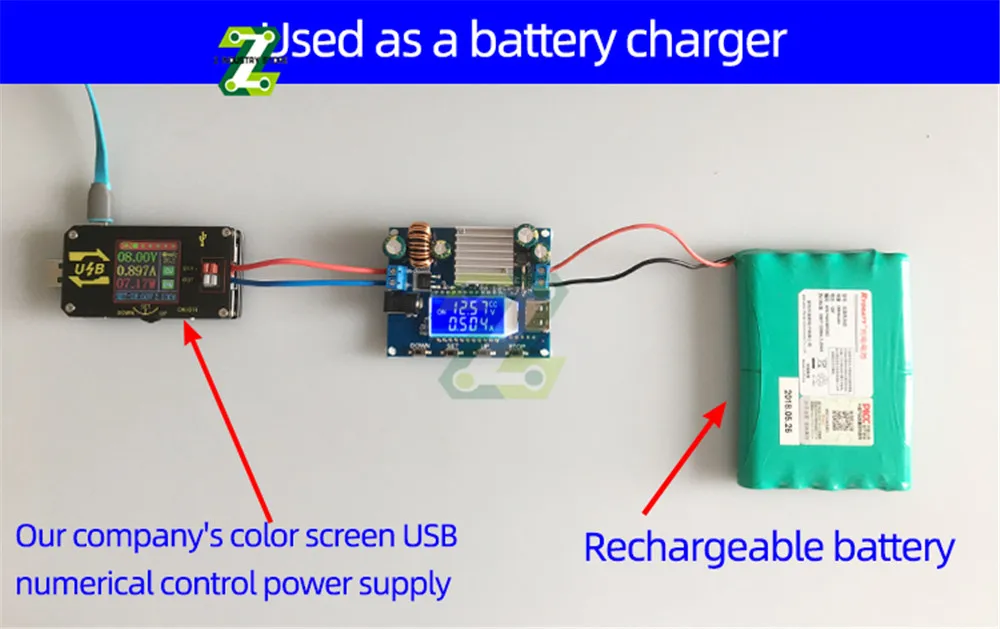

2. Используйте в качестве зарядного устройства
Продукты без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница в напряжении между разрядным аккумулятором и зарядным устройством очень велика, зарядный ток слишком велик, а аккумулятор поврежден. Поэтому батарея должна быть постоянной в начале. Зарядка по току, когда зарядка достигает определенного уровня, она автоматически переключится на постоянное напряжение зарядки.
(1) определяет напряжение и зарядный ток никель-металл-в перезаряжаемый аккумулятор, который вам нужен; (в том случае, если литиевая батарея параметр 3,7 V/2200 мА · ч, затем поплавок напряжение 4,2 V, если это перезаряжаемая батарея 12 В, как правило, установите напряжение поплавка около 14 в)
(2) на холостом ходу, оборот в минуту (условия, набор Величина напряжения для того, чтобы сделать выходное напряжение добраться до Поплавковый стабилизатор напряжения; (в том случае, если зарядка 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)
(3) при отсутствии нагрузки Установите значение постоянного тока (зарядный ток аккумулятора);
(4) подключите аккумулятор и зарядите его.

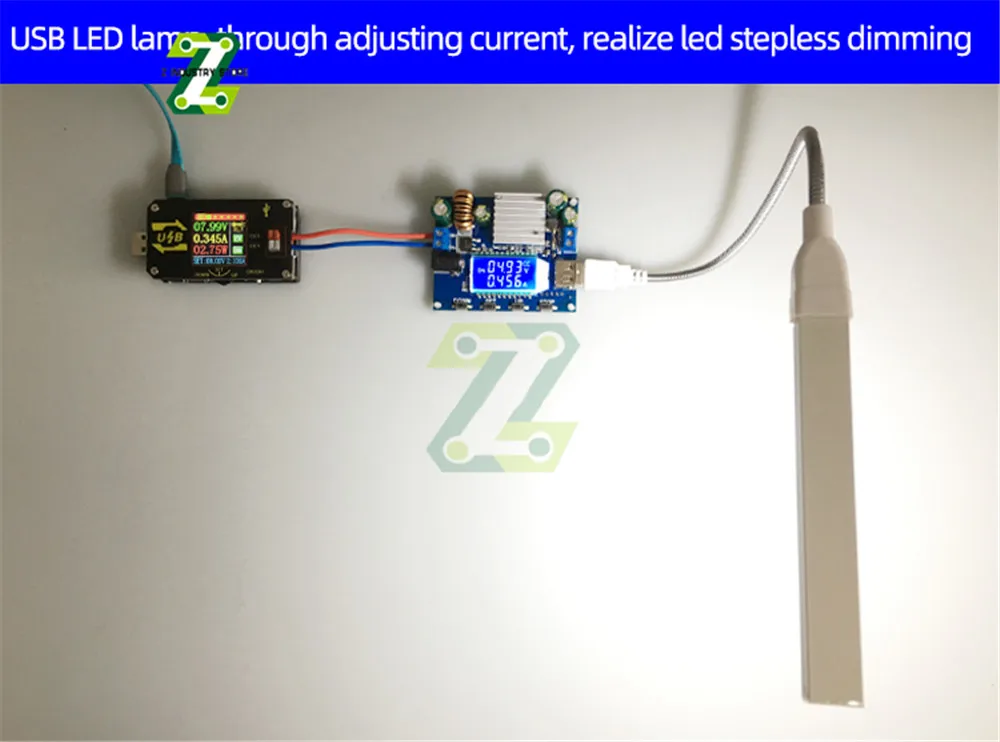

3. Используется как светодиодный драйвер постоянного тока
(1) определить рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;
(2) в условиях без нагрузки Установите значение напряжения и значение тока, чтобы выходное напряжение достигло самого высокого светодиодный рабочего напряжения и рабочего тока;
(3) Подключите светодиодный индикатор и проверьте устройство.

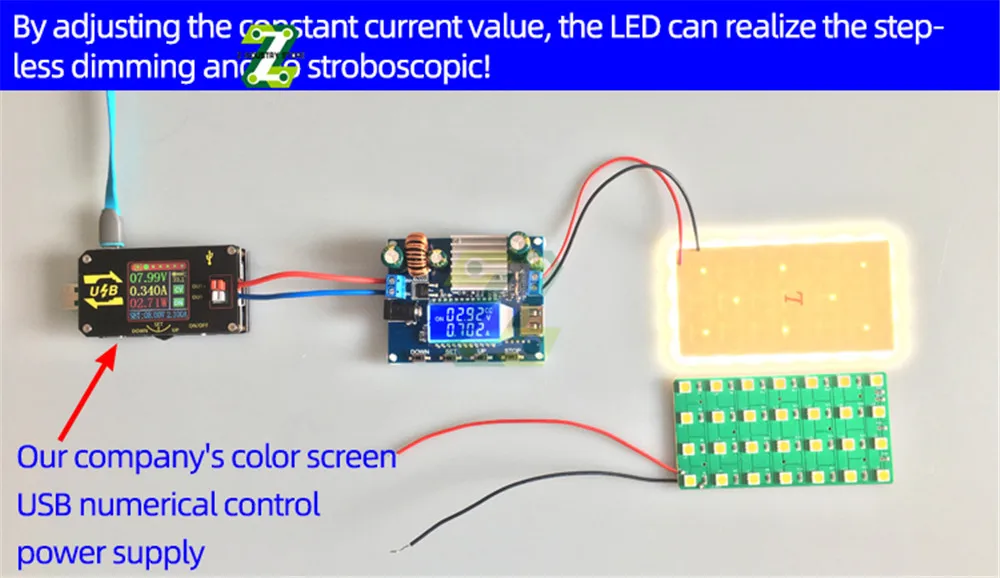

Этот продукт может регулировать значение постоянного тока (от 0 до рабочего тока) для реализации бесступенчатого затемнения светодиодный индикатор без стробоскопа!
Детальная функция:
1. Статистическая информация о емкости/энергии/времени работы:
После включения питания (вкл.), автоматически начнется запись статистики. После выключения питания (выключения) будет отображаться значение предыдущего состояния. После включения питания снова (ВКЛ) Запись автоматически перезагружается; В соответствующем интерфейсе нажмите кнопку ВКЛ/ВЫКЛ в течение 3 секунд. Соответствующие данные автоматически очищаются.
5,2 набор максимальной мощности/максимальной энергии/Максимальное время работы
1. Установите максимальную емкость (OAH)/энергию (OPH): когда функция OAH/OPH активирована, когда статистическая Емкость/энергия выше установленной максимальной мощности/энергии, источник питания автоматически выключает выход и мигает «OAH»/«op'»; После того, как будильник будет поднят, мощность/энергопотребление будет автоматически очищено;

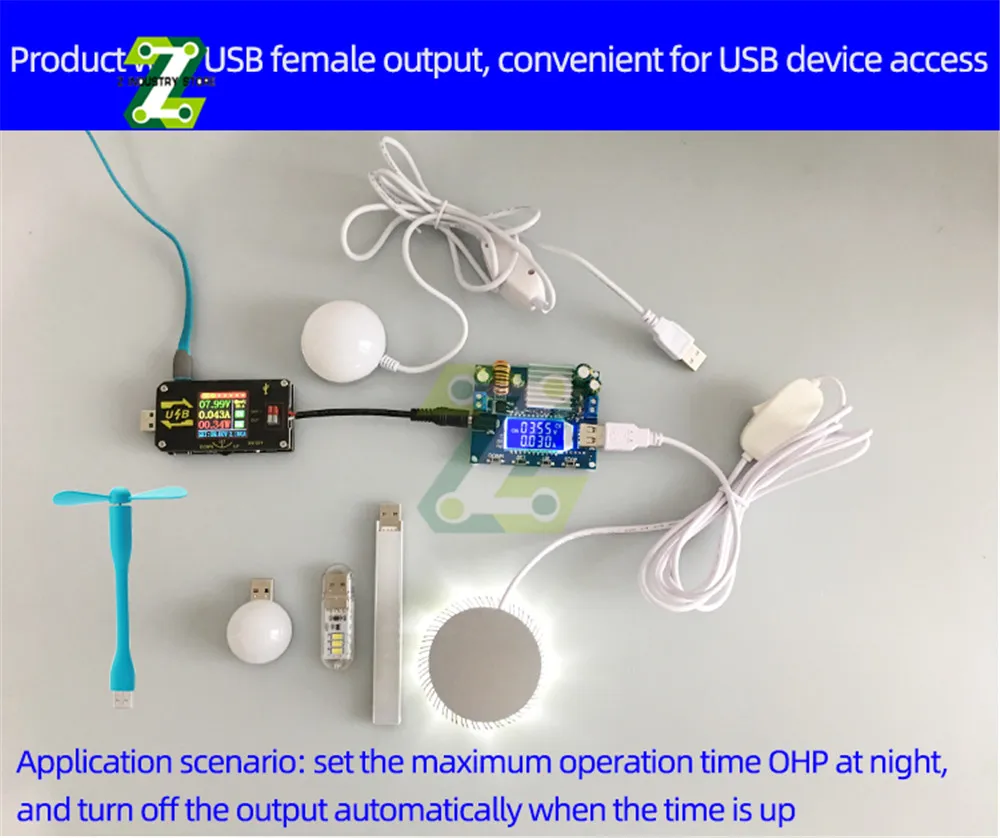

2. Установите максимальное время разряда (OHP): когда функция OHP активирована, когда время работы источника питания больше установленного максимального времени разряда, источник питания автоматически выключает выход и мигает «OHP»; После того, как OHP будильник будет удален, время статистики будет автоматически очищено;

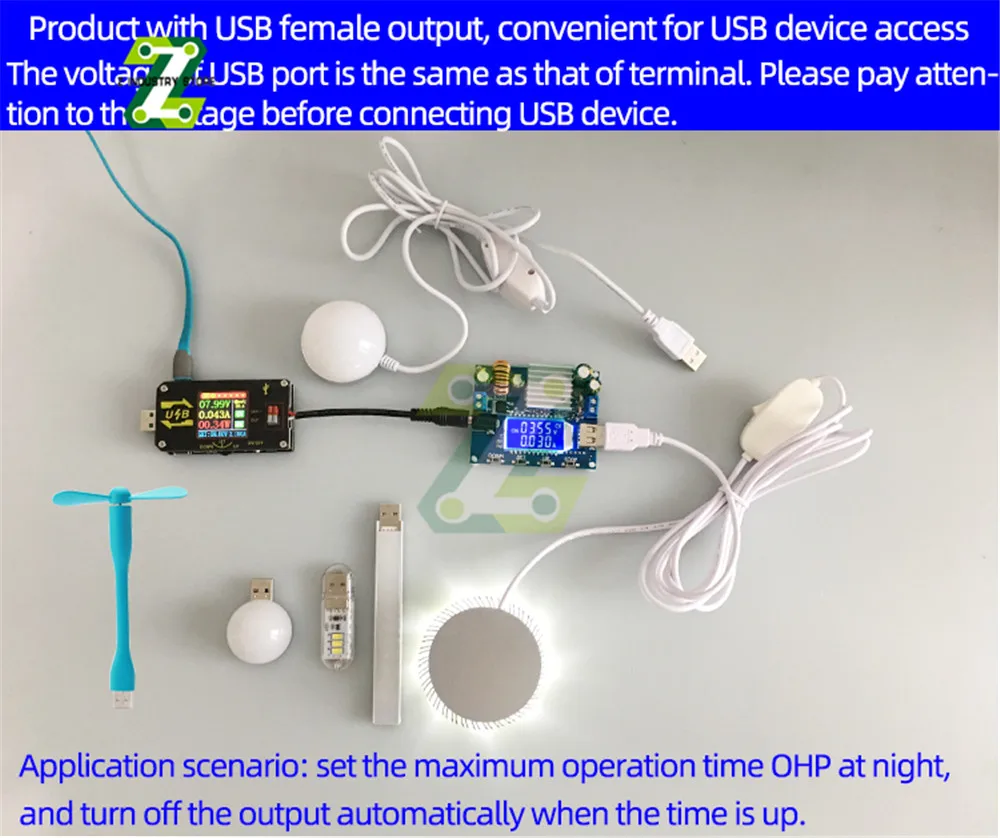

Эта функция может хорошо реализовать количественный/временной источник питания.
Примечание: когда функции OAP/OPH и OHP не включены, источник питания автоматически записывает Емкость/энергию и время работы. После включения функций OAH/OPH и OHP источник питания автоматически отключает выход при достижении установленного значения; После включения функции OHP, время работы источника питания находится в режиме обратного отсчета;
Меры предосторожности:
1. Вход модуля VIN-не должен быть короткого замыкания с выходом-в противном случае функция постоянного тока потерпит неудачу.
2. Пожалуйста, убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!
3. Если модуль хочет выход при полной нагрузке, входное напряжение должно быть выше 8 в, когда входное напряжение 5 В, выходная мощность составляет около 15 Вт; максимальный ток стоимости модуль 4A, при условии, что максимальная выходная мощность ограничено, как, например, выход 18V, Ток не должен быть больше 2А.
4. Модуль имеет недонапряжения входного сигнала функция защиты от перегрузки, по умолчанию составляет около 4,7 V, в тех случаях, когда стоимость ниже, чем это значение, он будет автоматически отключиться, на выход, В тех случаях, когда напряжение если сумма вашего заказа превышает 4,7 V, он автоматически восстановит выход (Примечание: 4,7 V напряжение на продукт порт, Если входной ток относительно большой, не игнорируйте разделение напряжения на входном проводе).
