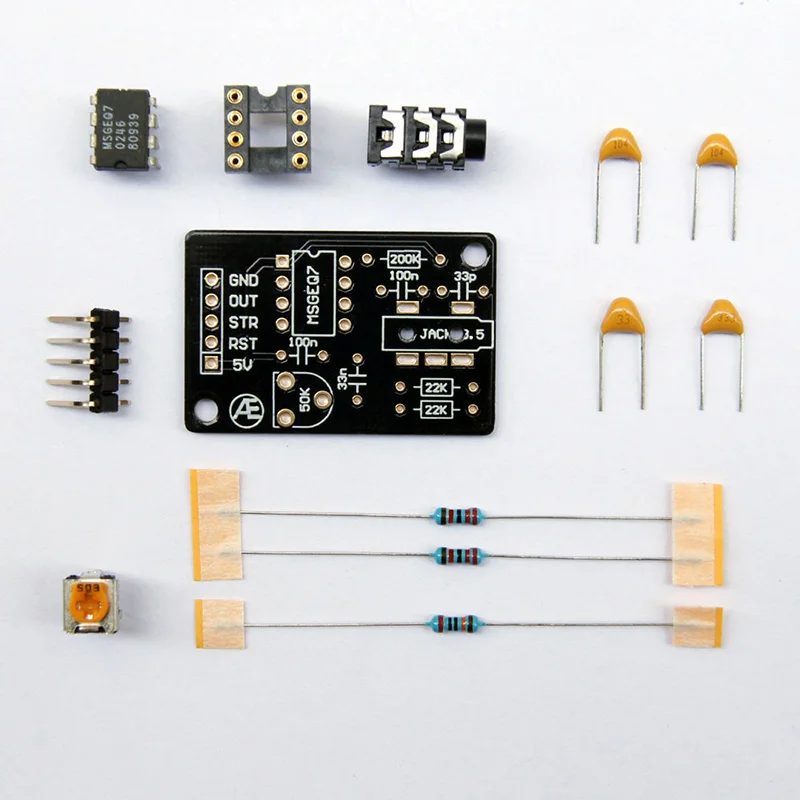

MSGEQ7 аудио обработка графического фильтра эквалайзера модуль анализа сигнала микроконтроллер PIC AVR

Технические характеристики:

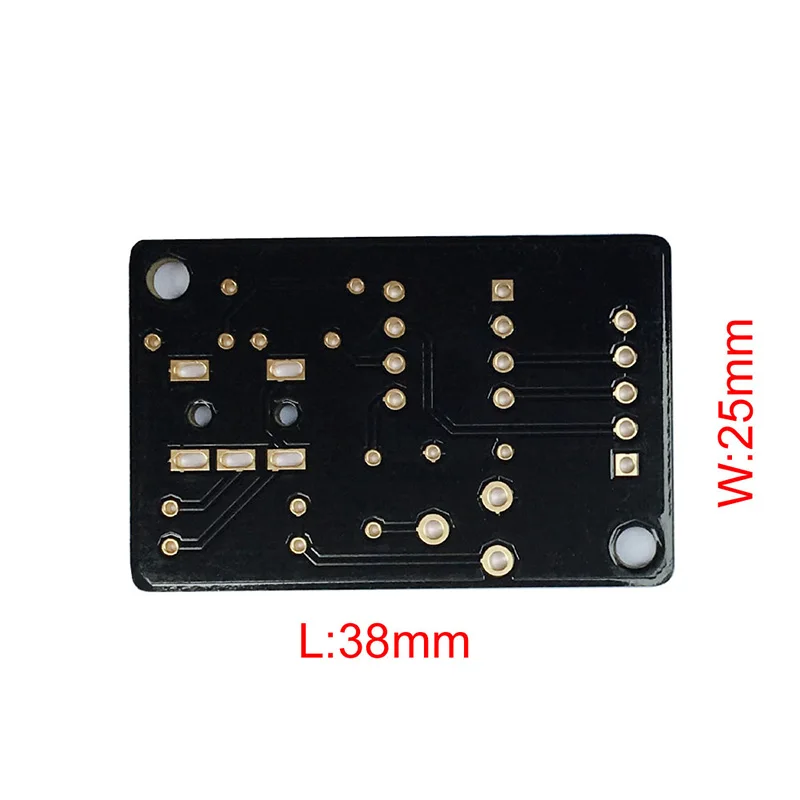

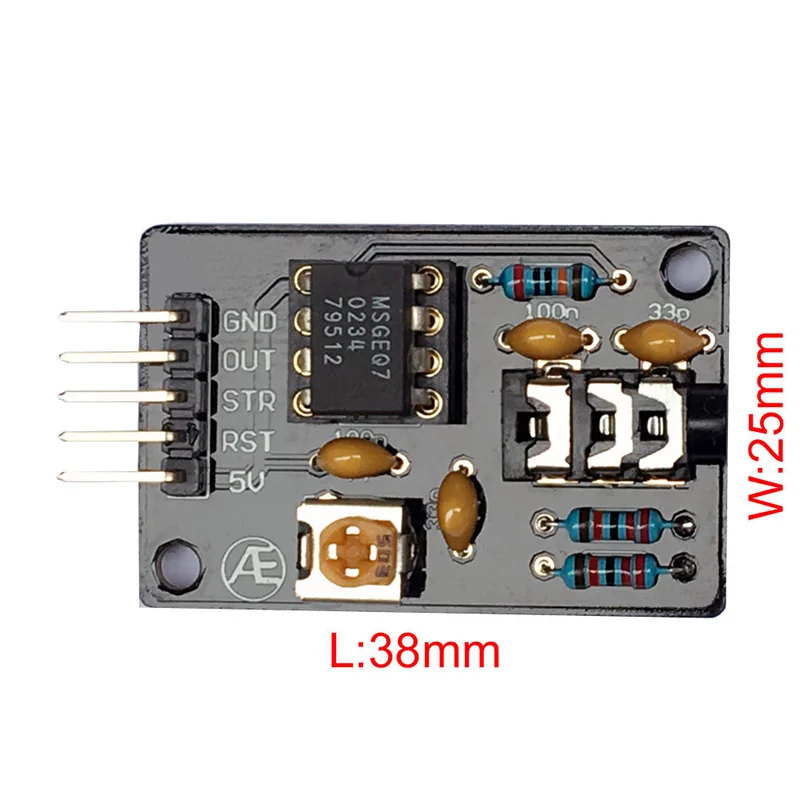

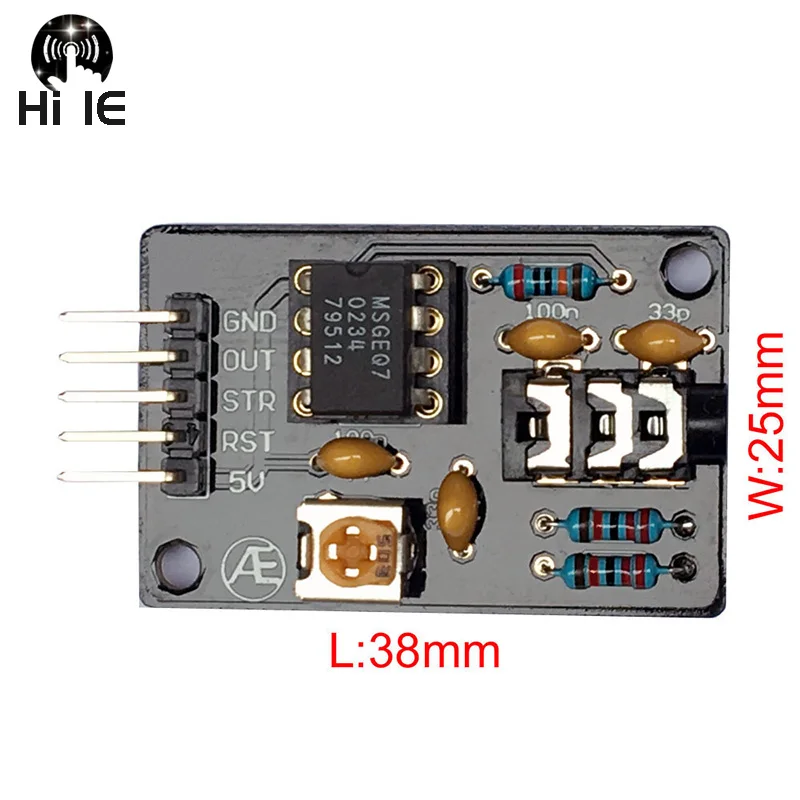

Рабочее напряжение: 5 ВИнтерфейс привода: цифровой порт x2 аналоговый порт x1Совместим с любой версией платы разработки Arduino.Размер: 38х25 ммВес: 10 г

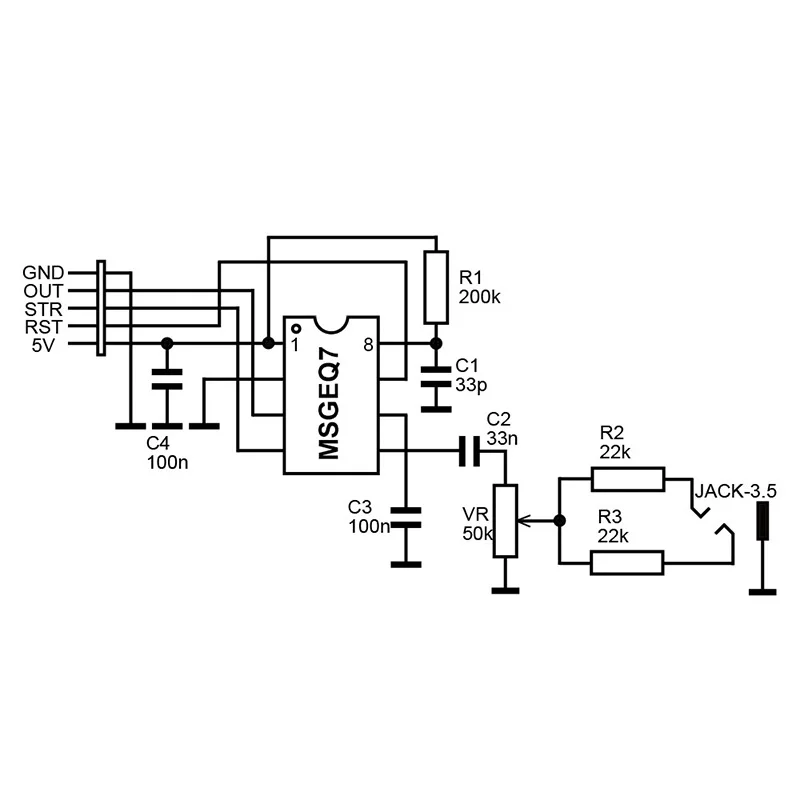

Обработка звука-это IC анализа звуковых сигналов на основе графического фильтра выравнивания MSGEQ7. Аудиосигнал будет фильтроваться в 7 диапазонов частот через этот модуль. И может выводить амплитуду каждого частотного диапазона. Семь частотных диапазонах: 63 Гц, 160 Гц, 400 Гц, 1 кГц, 2,5 кГц, 6,25 кГц и 16 кГц.Этот модуль можно использовать для создания аудиоанализатора для отслеживания информации о частоте музыки, чтобы ваш контроллер (Arduino) взаимодействовал с музыкой.Он может использоваться для захвата музыкального спектра, создания интерактивных роботов, обработки аудио данных, создания специальных эффектов освещения, анализа голоса и т. д.MSGEQ7 требует типичной амплитуды входного сигнала до 20 дБ. Модуль обеспечивает потенциометр для регулировки входной амплитуды. Отрегулируйте этот потенциометр соответствующим образом, чтобы сила сигнала соответствовала требованиям выборки MSGEQ7.
