Модуль анализа сигнала фильтра графического эквалайзера MSGEQ7

MSGEQ7 аудио обработка графическая выравнивание фильтр Модуль анализа сигнала

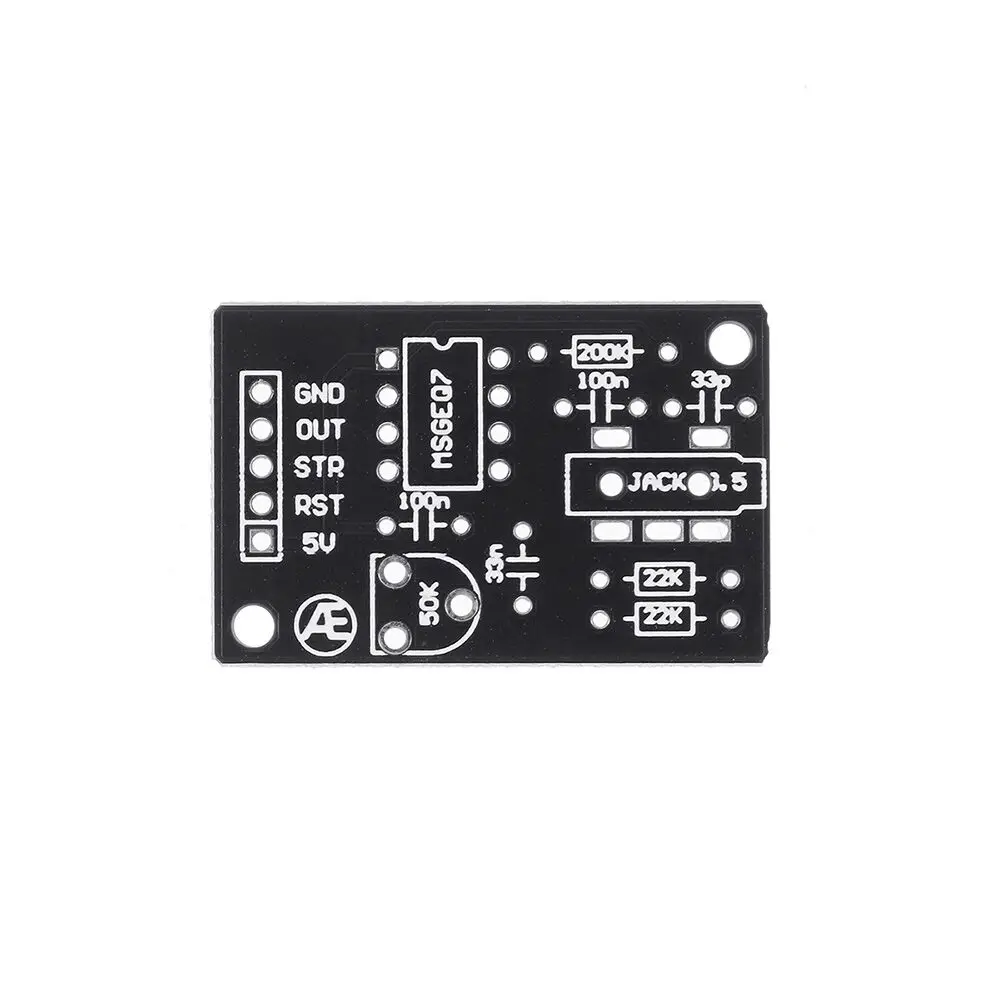

Принимая во внимание тот факт, что этот модуль должен будет обрабатывать аудио сигналы, когда мы начинаем эту аудио модуль анализа мы используем почтовую службу «Полностью позолоченный панели печатной платы, позолоченный 8-pin гнезда, позолоченные заголовки и позолоченные адаптеры. Цель-обеспечить качество передачи звука. Чтобы анализ был точным и уменьшал помехи.

Обработка звука-это IC анализа звуковых сигналов на основе графического фильтра выравнивания MSGEQ7. Аудиосигнал будет фильтроваться в 7 диапазонов частот через этот модуль. И может выводить амплитуду каждого частотного диапазона.

Семь частотных диапазонах: 63 Гц, 160 Гц, 400 Гц, 1 кГц, 2,5 кГц, 6,25 кГц и 16 кГц.

Этот модуль можно использовать для создания аудиоанализатора для отслеживания информации о частоте музыки, чтобы ваш контроллер (Arduino) мог взаимодействовать с музыкой.

Он может использоваться для захвата музыкального спектра, создания интерактивных роботов, обработки аудио данных, создания специальных эффектов освещения, анализа голоса и т. д.

MSGEQ7 требует, чтобы типичная Амплитуда входного сигнала была 20 дБ. Модуль обеспечивает потенциометр для регулировки входной амплитуды. Отрегулируйте этот потенциометр соответствующим образом, чтобы сила сигнала соответствовала требованиям выборки MSGEQ7.

Друзья, которым нужен Расширенный код ARDUINO, могут искать на github.

Рабочее напряжение: 5 В

Интерфейс привода: цифровой порт x2 аналоговый порт x1

Совместим с любой версией платы разработки Arduino.

Размер: 38х25 мм

Вес: 10 г

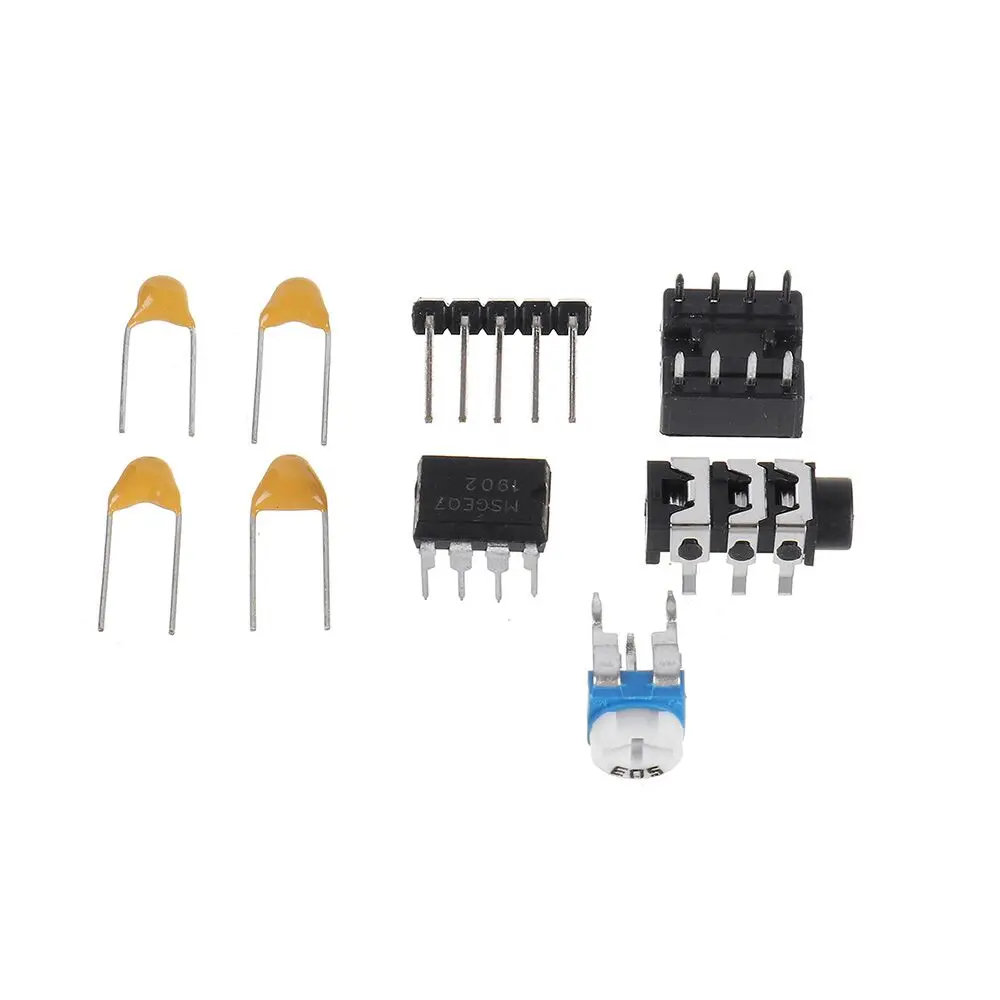

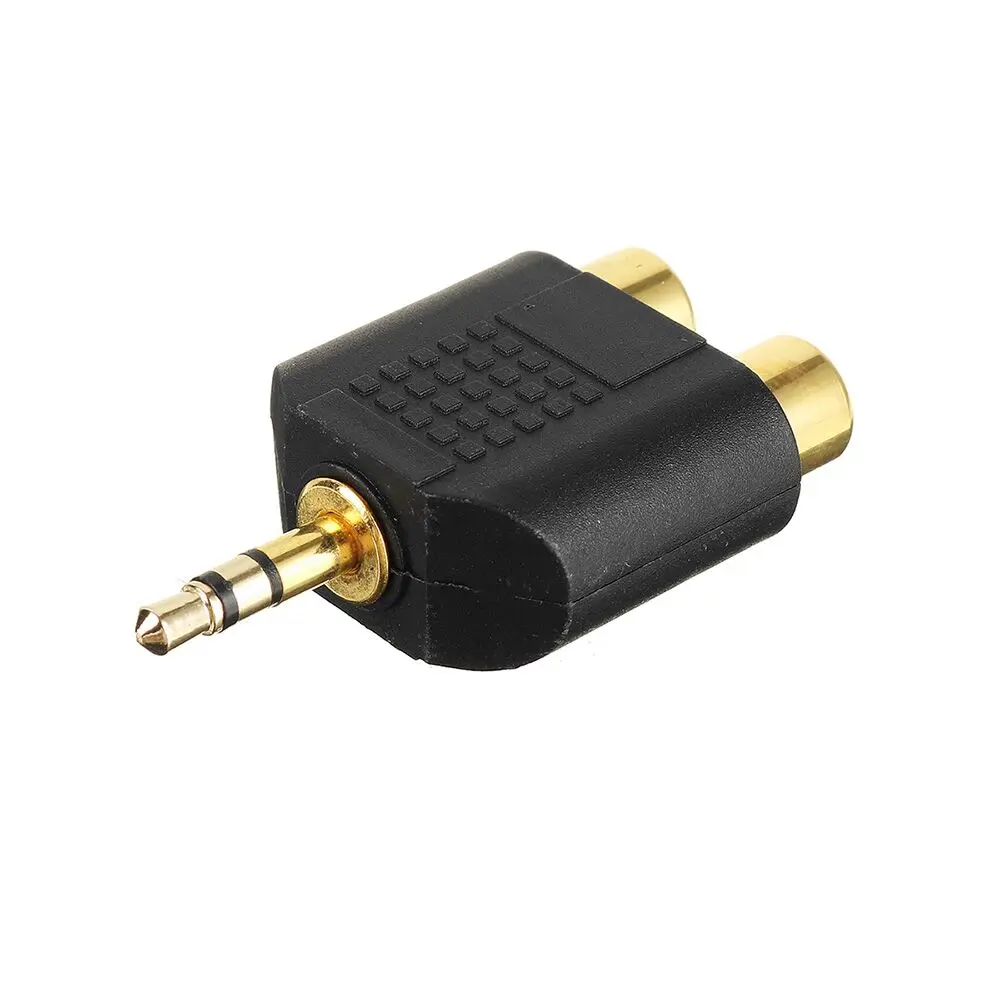

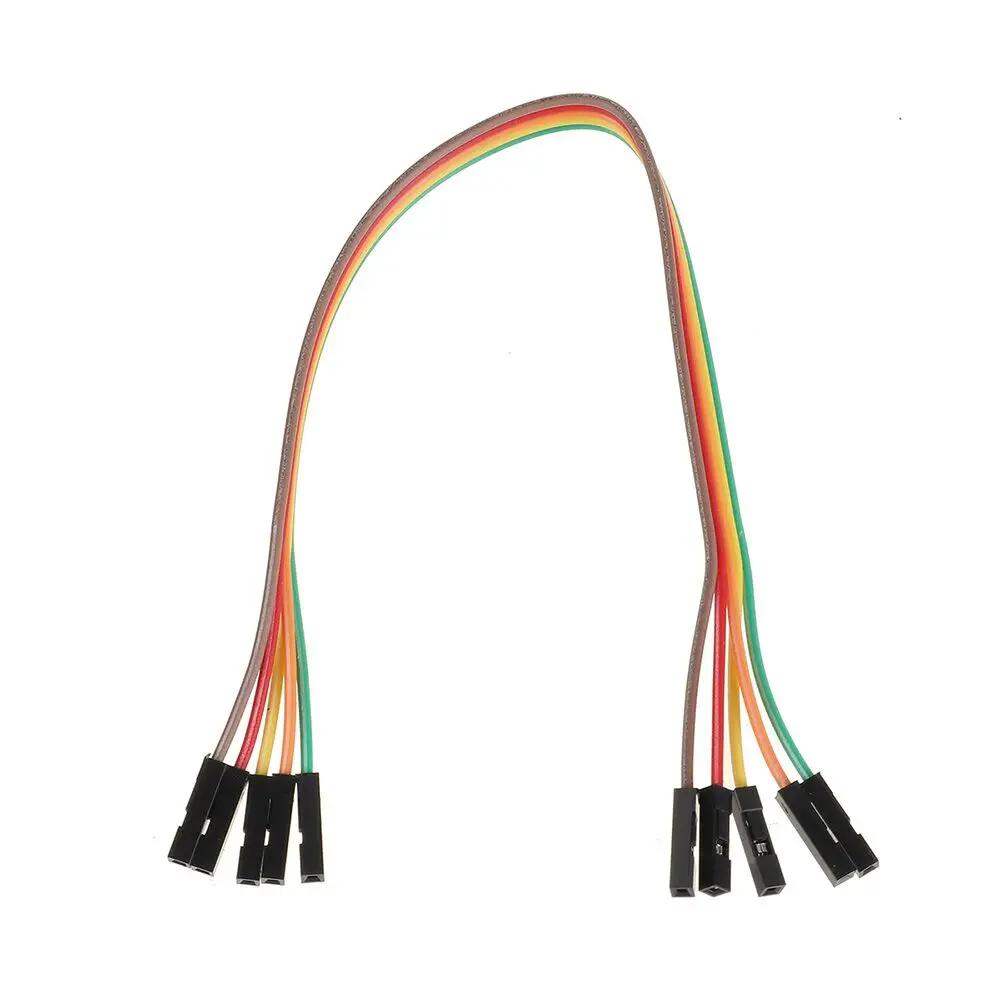

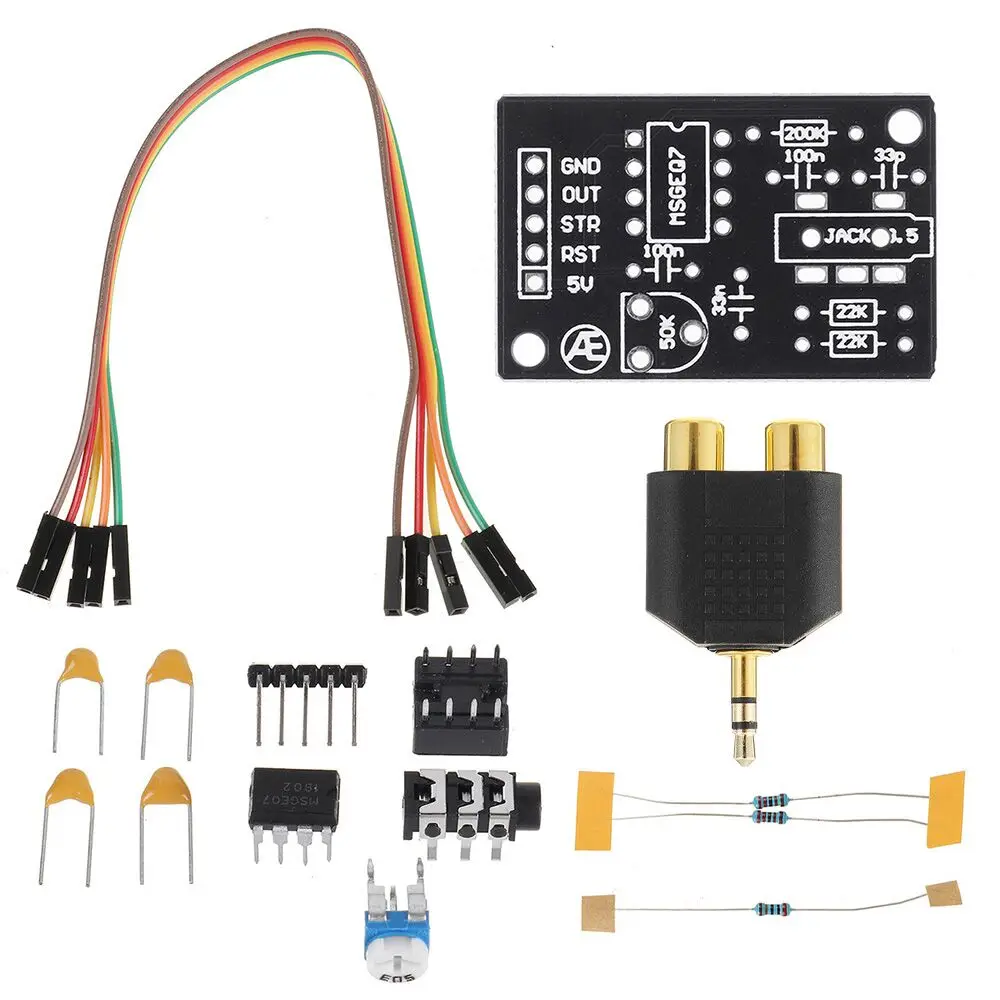

Список поставки: аудиоразъем «папа» модуль анализа + цифровой кабель (5PIN-2.54) + 3,5 аудио к лотоса разъем

Https://pan.baidu.com/s/1zCYlQgC97b_m-wiI6h3Vjg

Код извлечения: j4c4
