Кварцевый генератор TZT OCXO для Raspberry Pi 4B

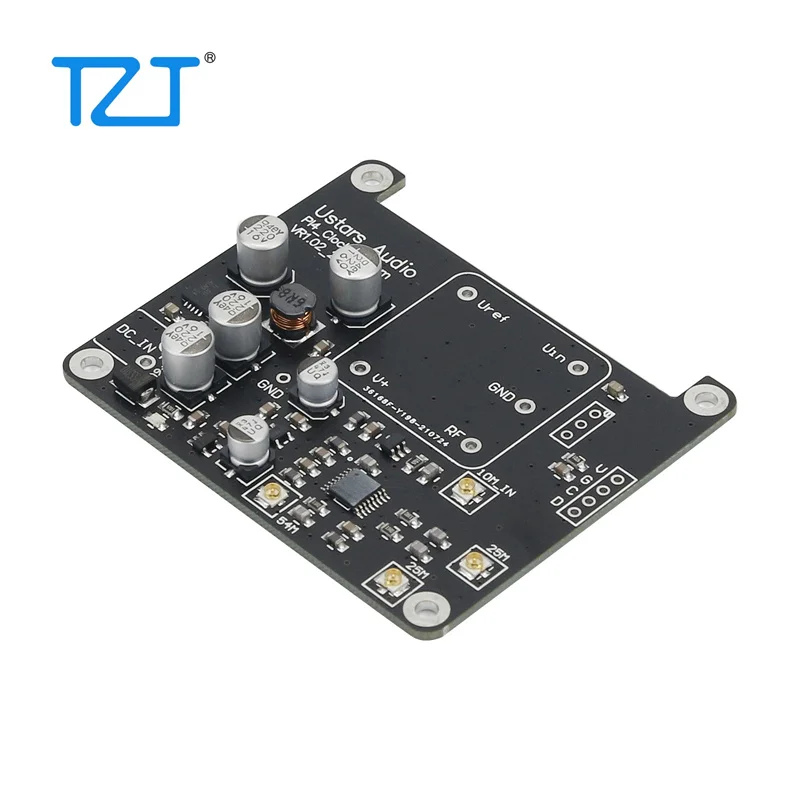

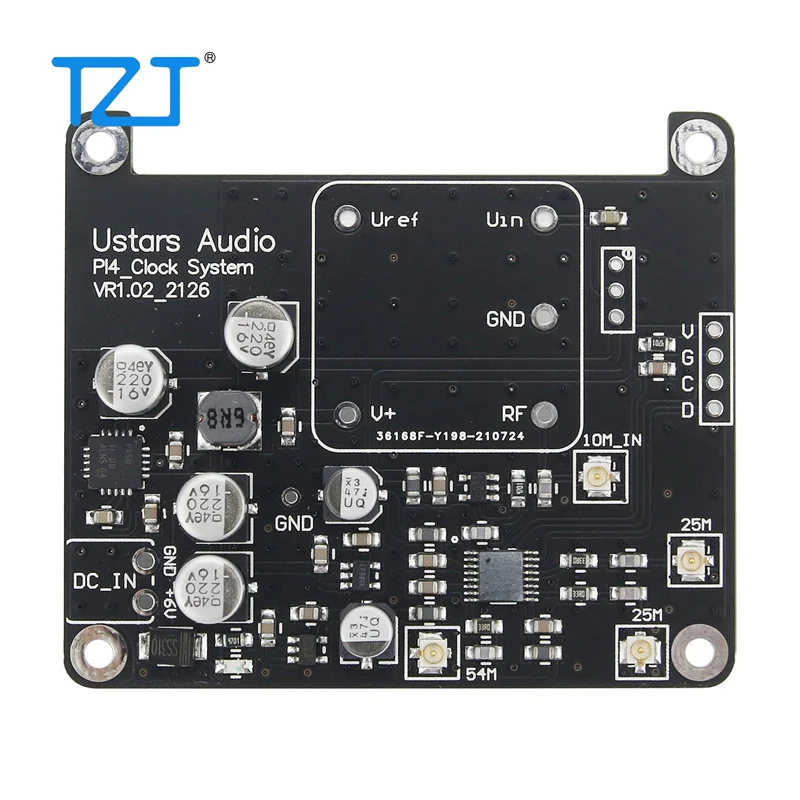

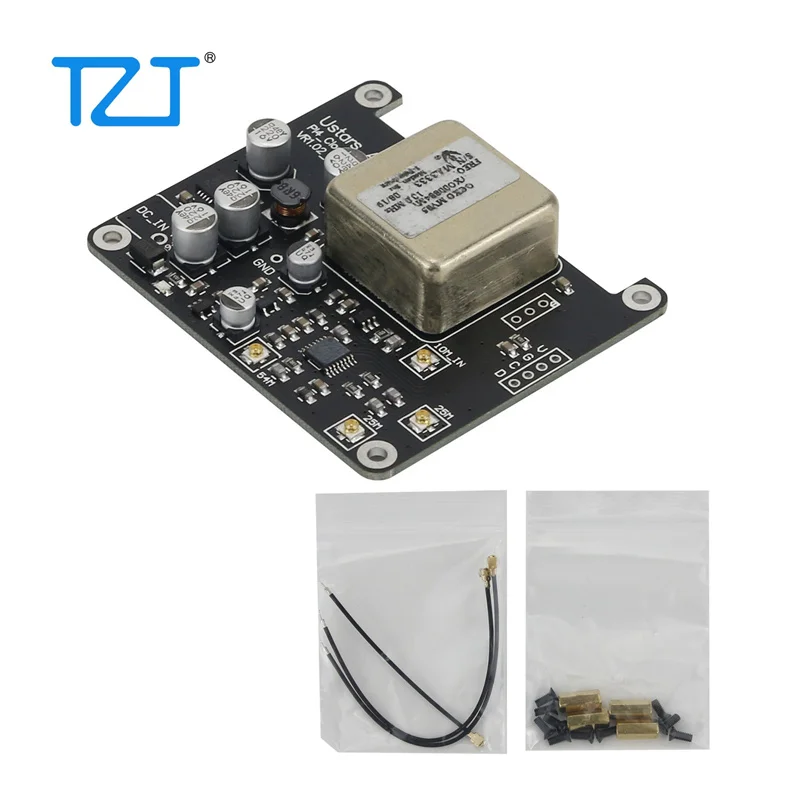

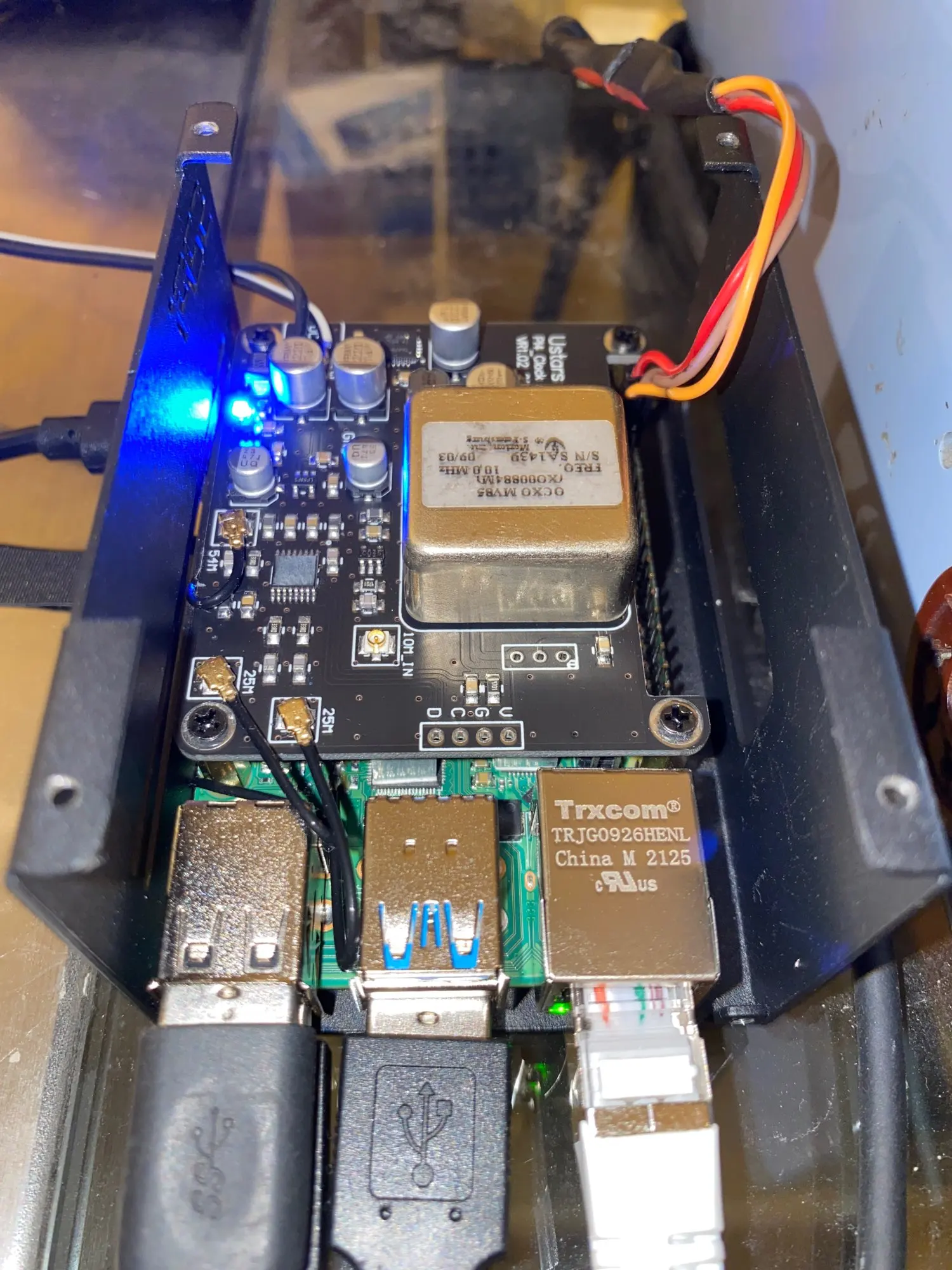

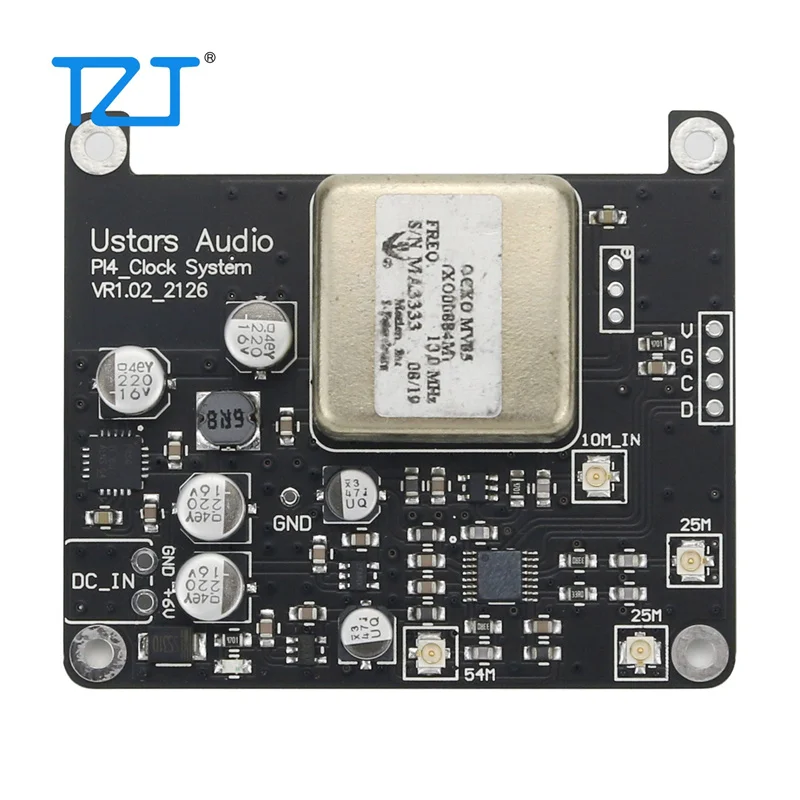

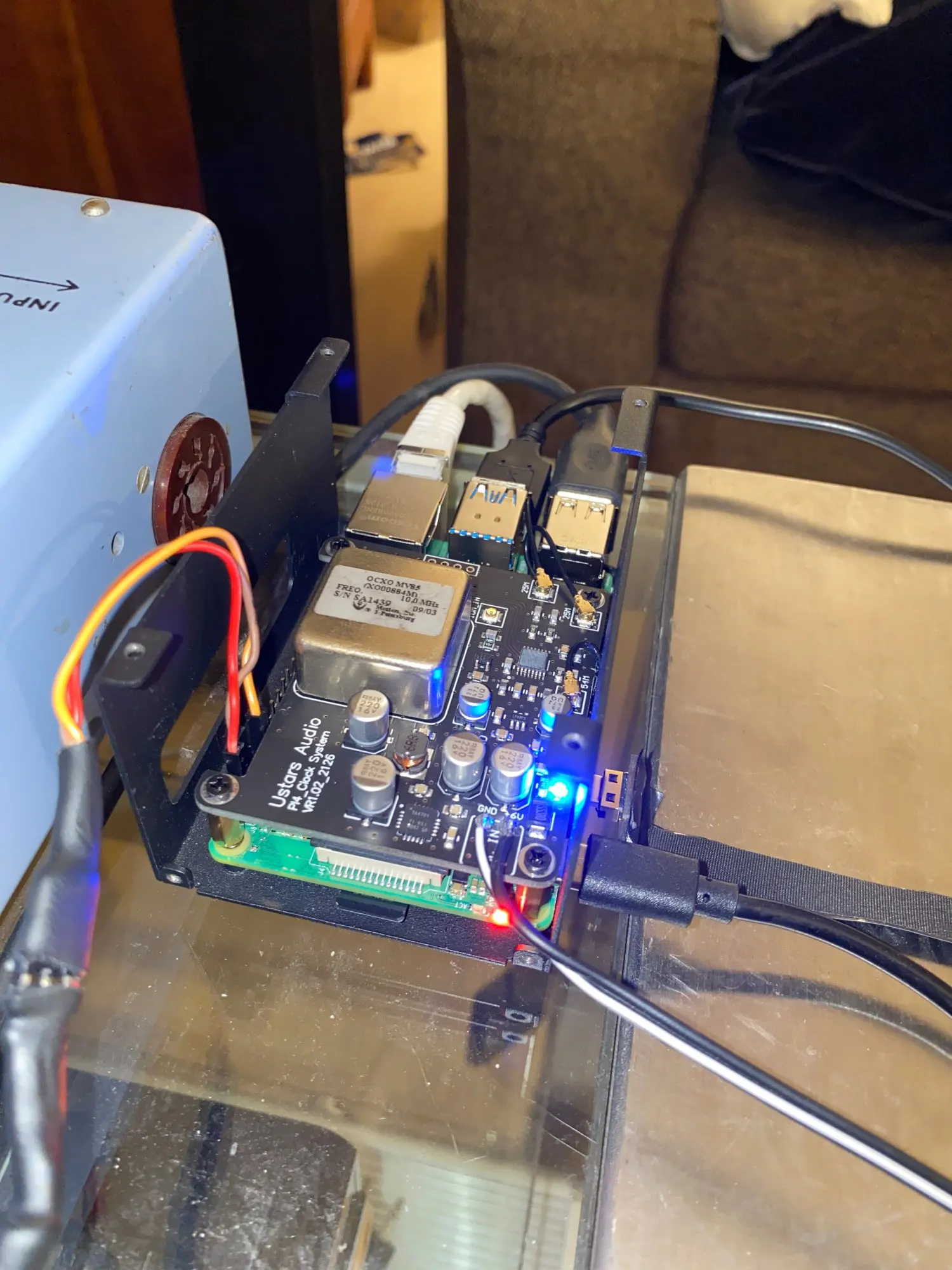

Ustars Audio PI4 _ Плата часов 10 МГц OCXO MV85 для Raspberry Pi 4BПрочитайте перед покупкой:1. Пожалуйста, внимательно прочитайте информацию о продукте и используйте требования перед размещением заказа.2. Для Raspberry Pi обновление часов включает удаление кристаллического осциллятора на материнской плате для Raspberry Pi и пайки сигнал приводит к соответствующей позиции. Рабочее пространство очень маленькое, а паяльные соединения очень маленькие. Покупатели должны иметь высокие возможности. Успех обновления также зависит от способности покупателя, поэтому мы гарантируем, что продукт соответствует параметрам выхода, описанным во введении продукта. Что касается успеха обновления или риска повреждения Плата часов, материнская плата для Raspberry Pi или других компонентов в процессе обновления, покупатели несут риск.3. Изображения, указанные в описании продукта, приведены только для справки и соответствуют фактическому товару. Поскольку сырье, поставляемое рынком, может измениться, продукт может быть изменен без уведомления. Спасибо за понимание!Плата часов:-Материнская плата для Raspberry использует низкоточный пассивный кристаллический осциллятор в качестве источника сигнала часов и качества часовСигнал низкий. Часовой сигнал OCXO обладает высокой точностью и высокой стабильностью. Модернизированные часы эффективно улучшают качествоАвтобусные часы. После обновления звук расширен и усилен на обоих концах, прозрачный и чистый, и детали четкие-Используйте 10 МГц OCXO в качестве справочного сигнала часов, и все выходные Частотные точки синхронизируются и выводятся из одного источника-Один кристаллический осциллятор источника сигнала на плате, 3 выхода, может обновить 3 кристаллический осциллятор s на материнской плате для Raspberry Pi 4B одновременно, уменьшение перекрестных помех между использованием нескольких различных кристаллических осцилляторов и различных частотных точек-Используйте чип регулятора низкого уровня шума TPS7A4700 для обеспечения регулируемого источника питания для OCXO-Основной чип обработки часов вторичный Регулируемый источник питания-Используйте G-level radio frequency выделенную соединительную линию 50Ω для эффективного обеспечения качества передачи сигнала, используйте разъем поколения ipex 1 для облегчения использования rs для удаления и установкиЭлектрические параметры:Вход:-Внешний 10 МГц контрольный сигнал часов или установка 25X25X1 3 посылка 5 В/10 МГц OCXO-Описание входного сигнала:

1. Внешний 10 МГц контрольный сигнал часов может использоваться только тогда, когда OCXO не установлен.

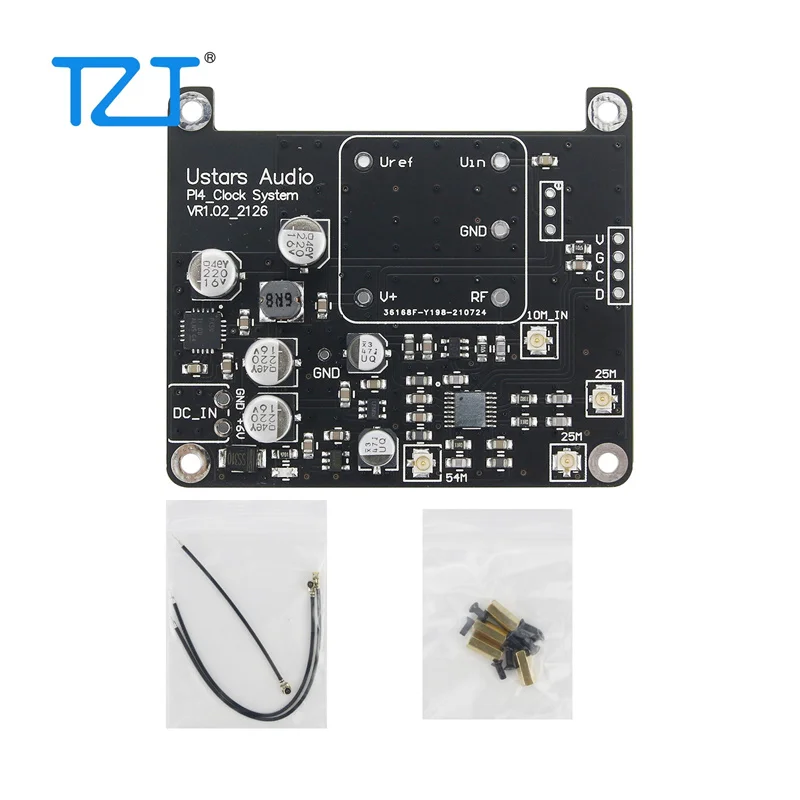

2. Входной уровень не может превышать 5VppВыход:-54 МГц/3.3Vpp, 1ch-25 МГц/3.3Vpp, 2chПитание:-Напряжение источника питания: стабилизированное напряжение постоянного тока + 6 В до + 9 В (не рекомендуется превышать 9 В)-Предполагаемый ток источника питания: ≥ 1000мА (включая контрольный ток MV85 OCXO) (этот интерфейс источника питания обеспечивает питание только плата часов, а не Raspberry Pi)Посылка включает в себя:-Плата часов-1 шт.Примечание:-Плата для Raspberry Pi на фото не включена. MV85 OCXO не является совершенно новым, пожалуйста, убедитесь, что вы не возражаете перед покупкой.-Этот продукт подходит только для материнской платы Raspberry Pi 4 bматеринская плата. Если вам нужно использовать другие версии или использовать другие частоты, пожалуйста, свяжитесь со службой поддержки клиентов перед размещением заказа.
