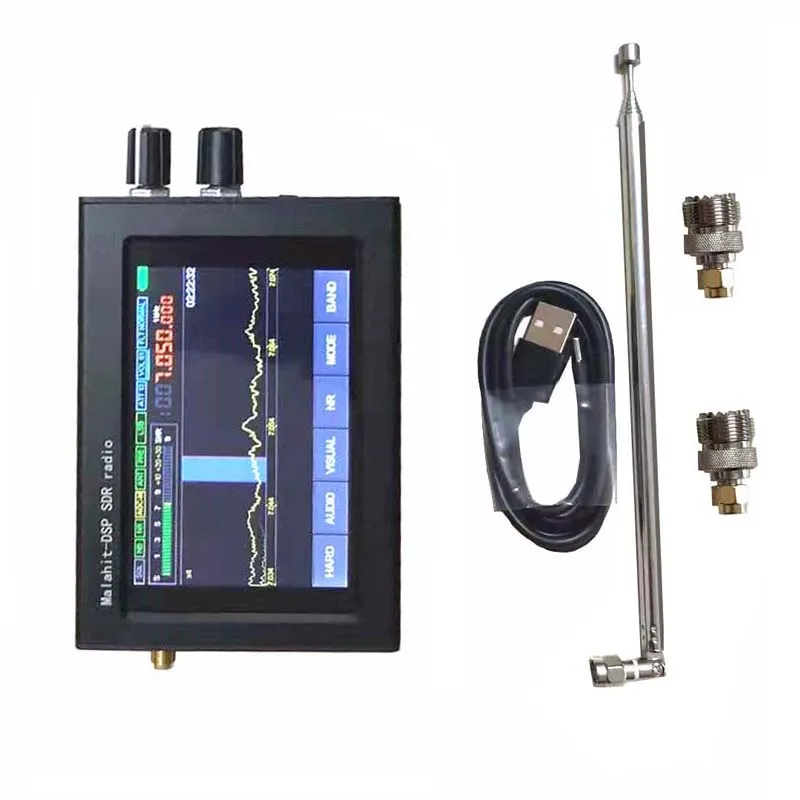

Новинка, 1,10 А, 50K 200 МГц, 400 2 ГГц, малахит, приемник, программное обеспечение, радио, DSP, все режимы, приемник AM SSB NFM WFM, аналоги

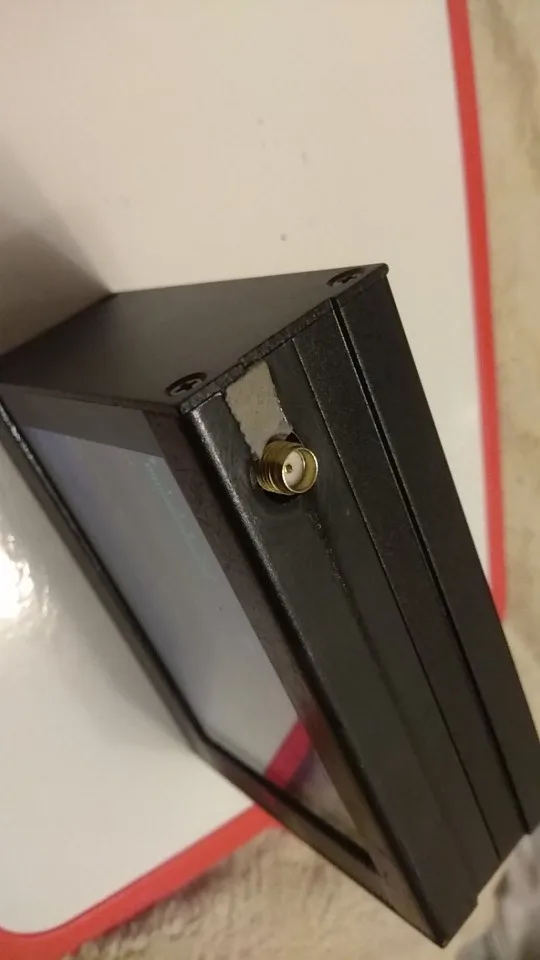

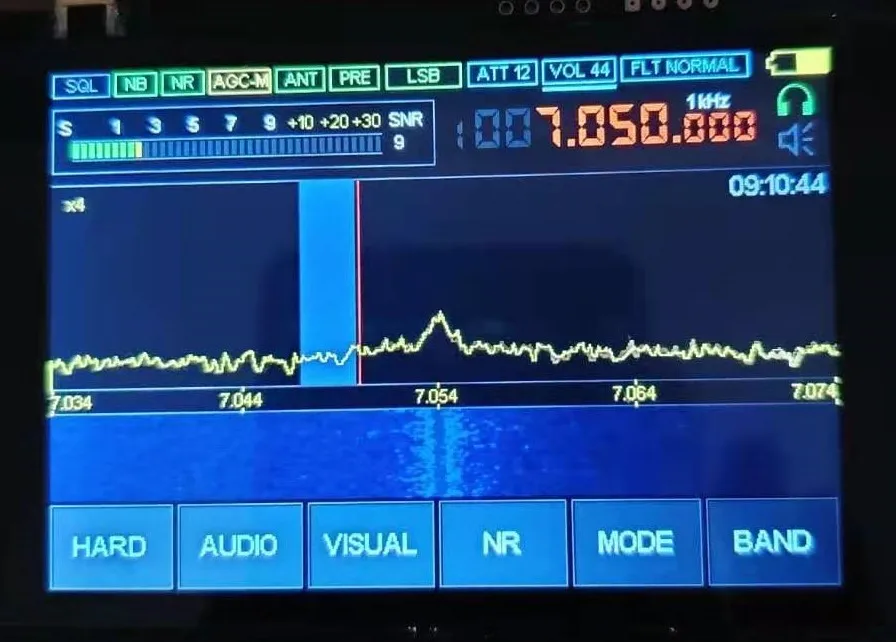

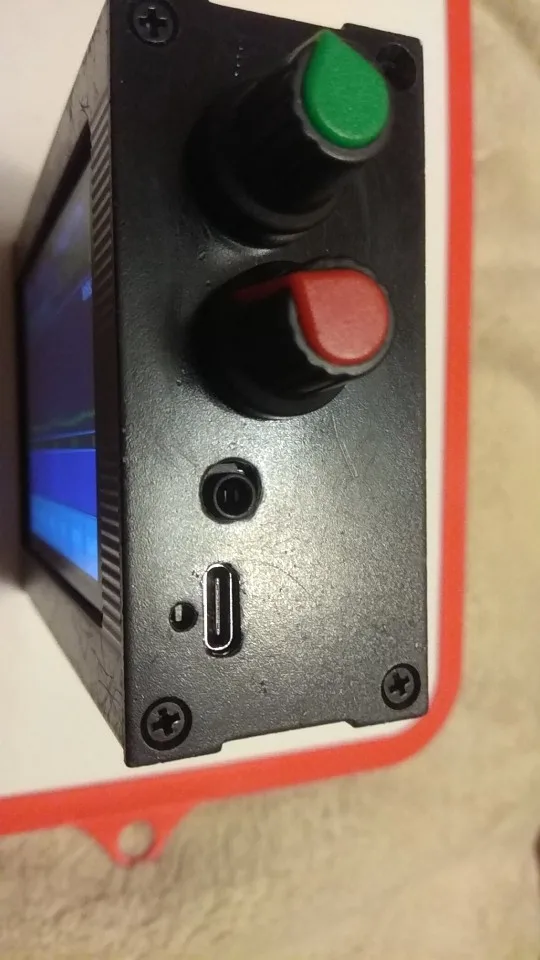

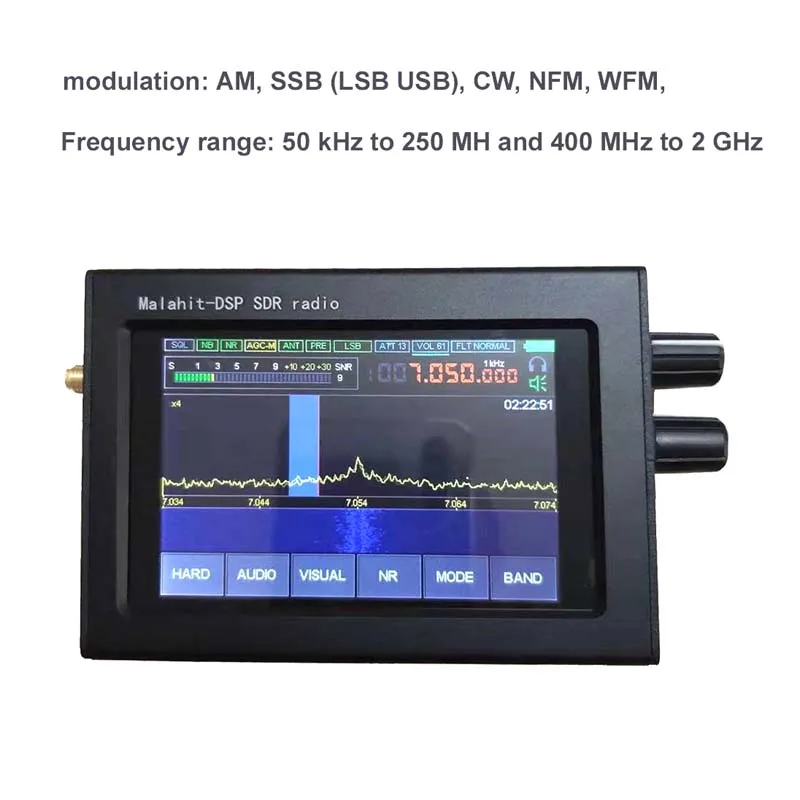

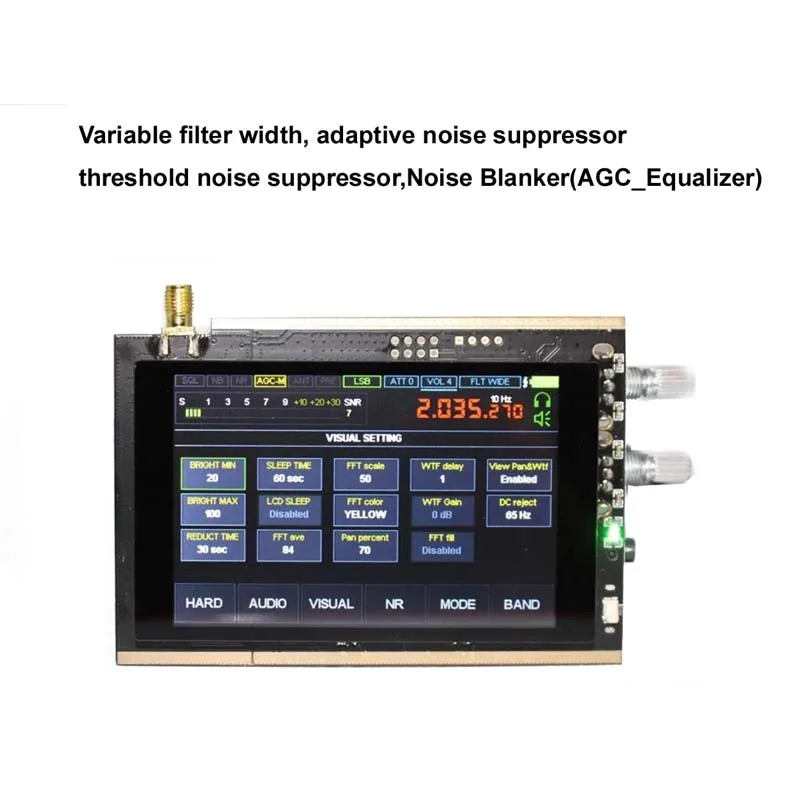

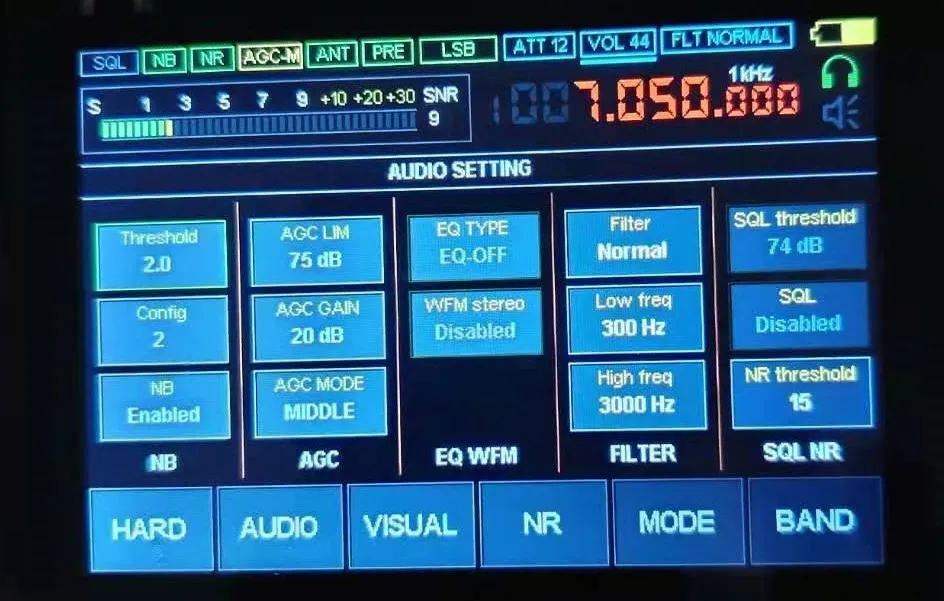

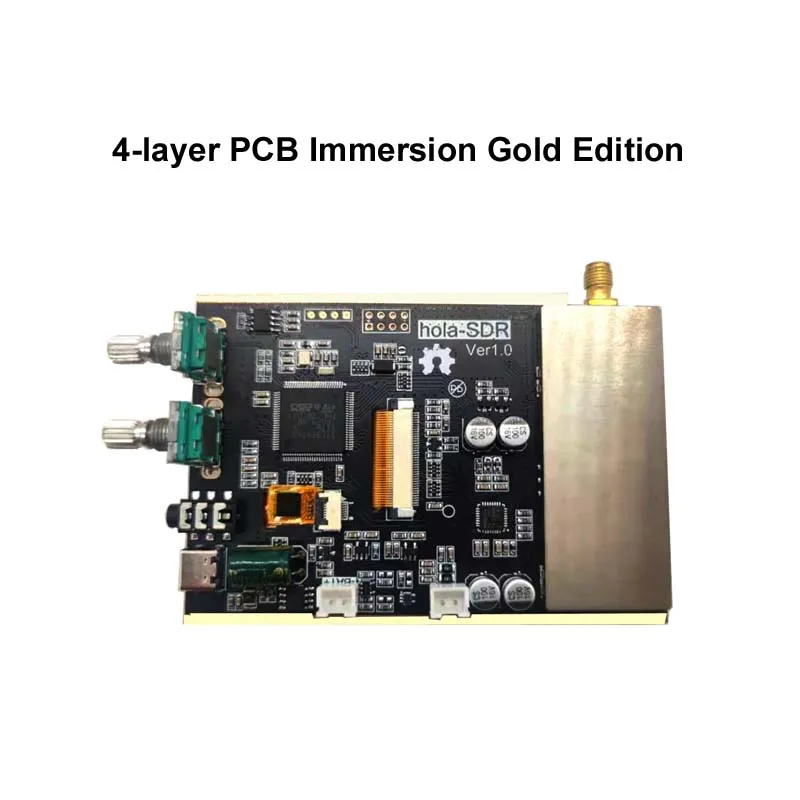

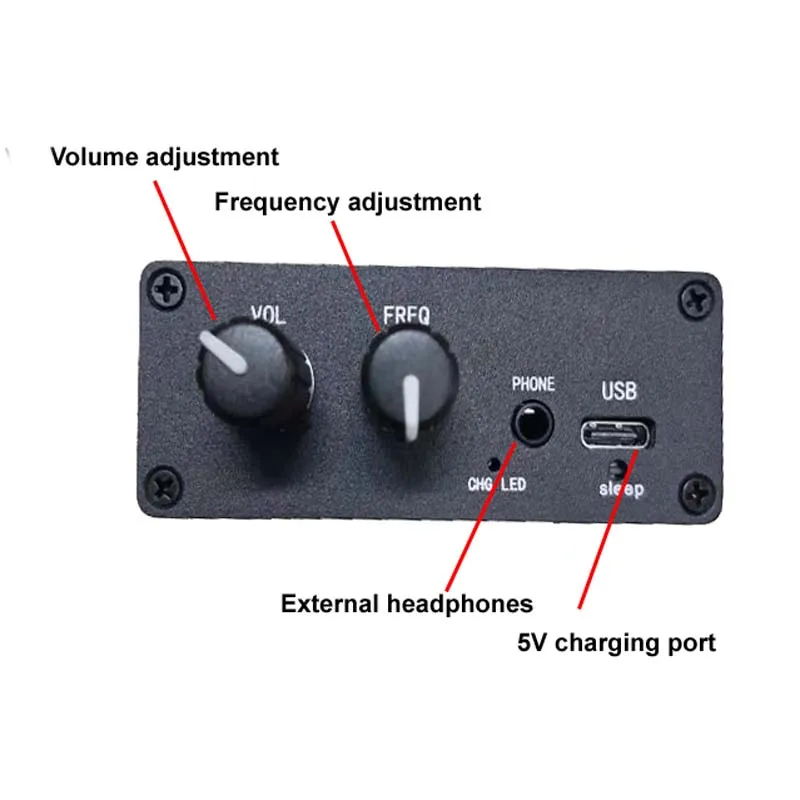

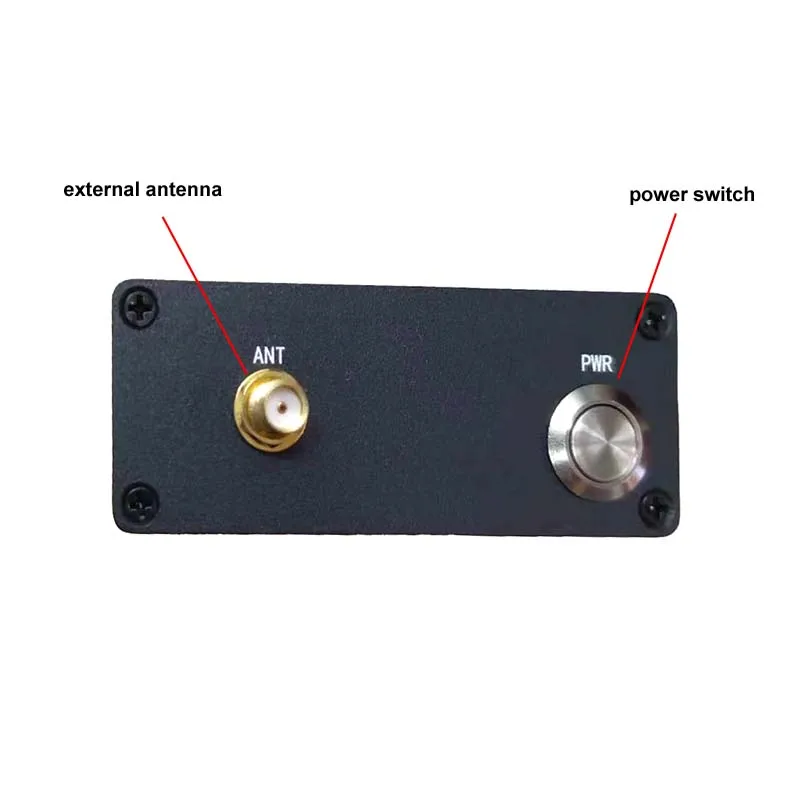

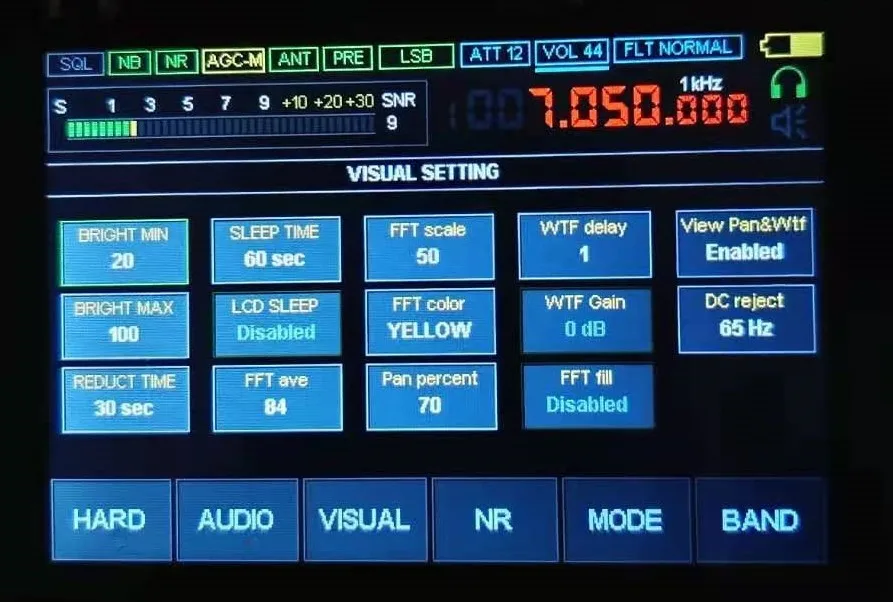

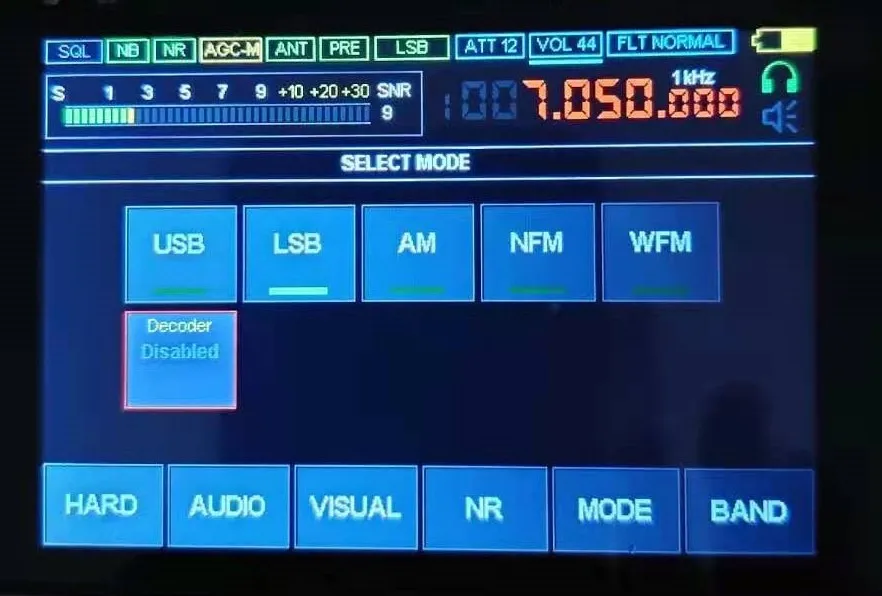

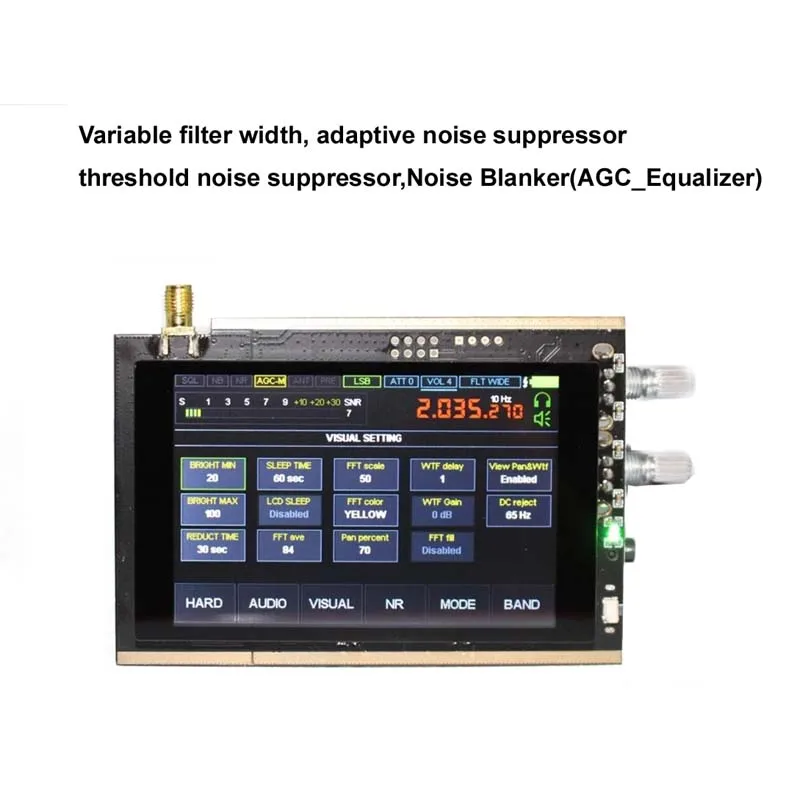

Введение параметров продукта 1) радио построено по принципу SDR-функция определяется загруженным программным обеспечением; 2) Диапазон частот: от 50 кГц до 200 МГц и 400 МГц до 2 ГГц 3) Все типы аналоговой модуляции: AM, SSB, NFM, WFM; 4) мощные функции: Переменная ширина фильтра, адаптивный подавитель шума, подавитель порогового шума, Помехи, AGC, эквалайзер; 5) Используйте дешевый, но полностью функциональный чип msi001; 6) применяется мощный stm32h743 с тактовой частотой 480 МГц; 7) 3,5 дюйма IPS дисплей сенсорный экран; 8) имеется Встроенная УВЧ; 9) управление-2 кодера с кнопками и сенсорным экраном; 10) источник питания поставляется с помощью внешнего TYPE-C (мобильный телефон Huawei) или аккумулятора (требуются пользователи), и его можно заряжать TYPE-C. Емкость аккумулятора не менее 1500ма/ч. 11) Consumption-300mA при прослушивании наушников; 12) прием на встроенный телескоп или внешнюю антенну для улучшения приема HF на антенне телескопа, включение Выдается дополнительная плата с последователем источника. Плата будет встроена в стандартный дизайн приемника. 13) Подключите к компьютеру через USB, вы можете передавать CAT, IQ и аудио. 14) 160 кГц, с масштабируемостью; 15) чувствительность-при состоянии до 250 МГц s / w составляет 0,3мкв = 10 дБ; Предельная чувствительность приема почти близка к-130 ДБм 16) Диапазон регулировки фильтра DSP: 0-10 кГц (предпочтительно регулировать до 50 Гц-3 кГц голосовую четкость и способность анти-помех) 17) из-за характеристик используемого чипа msi001 динамический диапазон блокировки составляет около 85 дБ. 18) с управлением подсветкой; 19) Гнездо антенны SMA; 20) размер основной платы составляет 100x70 мм (за исключением выступающих стержней); 21) вес материнской платы 78 г Примечание: Стандартная конфигурация по умолчанию-это только материнская плата; Другие источники питания, антенны, батареи и Колонки оснащены отдельно. Для Материнская плата может питаться от Huawei мобильный телефон TYPE-C зарядное устройство, и может быть оснащен длинным проводом в качестве антенны для легкого прослушивания. Простые инструкции по эксплуатации: 1. Включение: Нажмите и удерживайте выключатель питания в течение 2 секунд, чтобы включить. Выключение: Нажмите и удерживайте выключатель питания в течение 2 секунд, чтобы выключить. 2. Ручка в правом верхнем углу предназначена для регулировки громкости и регулировки полосы пропускания DSP. Нажмите эту кнопку, чтобы переключиться между регулировкой громкости и регулировкой полосы пропускания DSP. 3. Второй ключ в правом верхнем углу-регулировка частоты. Когда подчеркивание в нижней части частоты находится на той цифре, поверните эту ручку, чтобы отрегулировать значение частоты этой цифры. Нажмите пальцем в положении значения частоты, чтобы отрегулировать положение подчеркивания. Для регулировки частоты, которую вы хотите. Если экран пустой, нажмите на ручку, чтобы включить светильник. Нажмите на ручку, чтобы переключиться между наушниками и динамиками. 4. Преобразование режима приема: Удерживайте верхнюю правую ручку в течение 3 секунд, а затем отпустите ее. В середине экрана будет 5 режимов приема. Нажмите на выбор пальцем, чтобы переключиться между USB LSB AM NFM WFM. Если вы не хотите переключаться, вы можете снова нажать кнопку в правом верхнем углу, чтобы выйти. 5. Коснитесь полосы в правом нижнем углу экрана, и внутренняя частота, используемая перед выключением, появится. Нажмите пальцем, чтобы позвонить напрямую. Зарегистрированная версия не имеет функции хранения. Нажмите ленту в правом нижнем углу экрана, чтобы переключиться между 3 и страницами хранения. Нажмите на ручку в правом верхнем углу, чтобы выйти. 6. Внутренние настройки: Нажмите меню в левом нижнем углу экрана, чтобы войти, нажмите и удерживайте, чтобы ввести EN1 Reverse, и EN2 Reverse относится к тому, увеличивается ли Регулировка по часовой стрелке двух ручек в правом верхнем углу или увеличивается Регулировка против часовой стрелки, но не Зарегистрированная версия не может быть сохранена, И он будет сброшен после выключения, поэтому нет необходимости регулировать это. Опция ANT не требует корректировки, внутренний по умолчанию является входным сигналом клеммы ANT. При получении коротковолнового диапазона частот рекомендуется отрегулировать его до выключения, чтобы сделать работу внутреннего фильтра, который используется для улучшения способности анти-помех и улучшения полученного сигнала коротковолновой частоты. После завершения настройки нажмите на второй вариант в правом верхнем углу, чтобы выйти. Настройте звук в соответствии с вашими предпочтениями, коэффициент усиления RF можно регулировать в соответствии с силой полученного сигнала, незарегистрированная версия не очень очевидна. 1. Жесткий (настройка): EN1, EN2: два кодировщика добавляют и вычитают направления, перевернутые. V Летучая мышь/дисплей питания: S стандарт, L низкое напряжение. SW ante/выбор коротковолновой антенны: 50 Ом 50 Ом/Hi-z высокое сопротивление. Аттенюатор: такой же, как и приемопередатчик. LNA/MIX, MIX GR: не включайте функции, которые у машины (включая оригинальную версию) Нет, в противном случае коэффициент усиления и чувствительности будет значительно снижен! Коэффициент усиления RF/RF: такой же, как и приемопередатчик, чувствительность является лучшей, когда она установлена около 20. Усилитель/преусилитель: такой же, как и приемопередатчик. Правильная/Частотная коррекция: Используйте по мере необходимости. Коррекция Sm/S: при необходимости используйте. Настройка времени: Нажмите долго, чтобы ввести настройки времени, затем нажмите регулятор громкости, чтобы увеличить или уменьшить число, и нажмите внутрь, чтобы переключиться. Когда закончите, нажмите и удерживайте кодировщик и отпустите его, когда звуковой сигнал будет звучать. 2. Аудио (аудио): NB/spark noise Thes/start control value и Config/setting value; Я всегда ставил эти два элемента на 2, вы можете попробовать это самостоятельно. NB/переключатель: Dis open/Ena close. AGC/автоматическое управление коэффициентом усиления. AGC LIN/AGC пиковое значение: экспериментальная регулировка. Ручное/ручное управление: экспериментальная регулировка. Режим АРУ/режим АРУ: соответствующий, быстрый, нормальный, медленный, очень медленный. Эквалайзер (эквалайзер) Тип эквалайзера/переключатель эквалайзера и выбор: сначала нажмите, затем используйте кодировщик громкости для открытия и выбора; Включая светильник для музыки, live, club, rock, bass, jazz, поп, язык. WFM стерео/FM стерео: только наушники. NR/DSP шумоподавление Thes/значение настройки: Установите в соответствии с ощущением слуха. Sql-токарные станки/значение настройки. Sql-переключатель. Визуальный (эффект экрана) Яркий минимум/минимальная Яркость: 20. Яркая Максимальная/Максимальная яркость: 100. Уменьшение времени/времени сокращения: 0 сек/0 секунд. Время сна/время сна: 300 сек/сек. Переключатель сна с ЖК-дисплеем/подсветкой: D/on, E/off. FFT ave/spectrum средняя скорость: 50. FFT Масштаб/Спектр Диапазон отображения: 50. Цвет FFT/цвет спектра: четыре вида. Pan процент/частота изменения спектра %: 70. Задержка WTF/задержка отражения спектра: 0. Коэффициент усиления WTF/спектра отражает коэффициент усиления: 0 дБ. FFT fill/spectrum fill: D/on, E/off. Режим (режим) такой же, как и трансивер, а его декодер-это переключатель декодирования CW. После открытия, есть небольшой белый бар ниже частоты. После открытия появляется «Min SNR/minimum level»: Настройте по мере необходимости, чтобы сделать декодирование более точным. BAND (Band) Band key, вы можете переключаться между диапазонами и выбором памяти. Память разделена на 5 страниц, 10 на страницу; Она может храниться в определенной памяти произвольно. Готов к звонку. При хранении сначала Отрегулируйте частоту, режим, шаг, AGC, коэффициент усиления RF, параметры FLT, предварительно и другие данные, а затем выберите страницу памяти и местоположение, нажмите и удерживайте коробку памяти пальцем и отпустите ее после прослушивания звукового сигнала. Выберите Шаг частоты: Нажмите регулятор частоты, чтобы переключиться в режим шага, а затем используйте регулятор частоты для регулировки по мере необходимости. Минимальный шаг-10 Гц, максимальный-30 кГц.
