Импульсный металлоискатель - набор для сборки NM8041 Мастер Кит

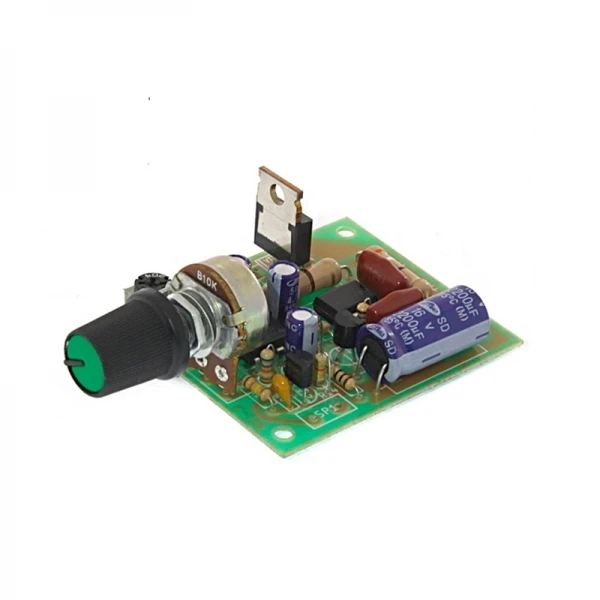

В конце увлекательной сборки вы получаете модуль, из которого можно будет собрать металлоискатель для поиска металлических предметов в дереве и грунте, например, гвоздей или монет и т.п. Несмотря на всю простоту, с катушкой 28 см будет видеть мелочь на глубине до 20 сантиметров, а большие объекты —до 150 сантиметров.

Набор предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств. Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.

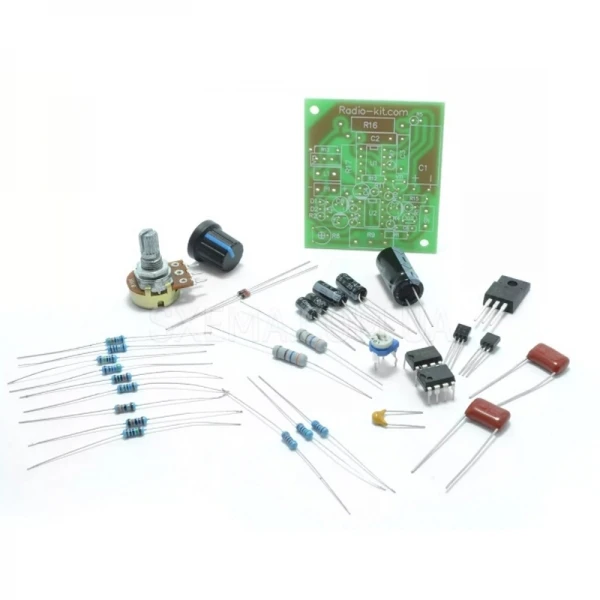

Принцип работыПрибор состоит из двух основных узлов: передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме U1 мощного ключа на транзисторе VT3. Приемный узел собран на микросхеме U2 и транзисторе VT2. Возбуждающий сигнал передается периодически в катушку датчика в виде импульсов длительностью 125-150 мкс и частотой 125-150 Гц. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность. Таким образом, после навыка, можно научится отделять черные и цветные металлы. Дополнительная информацияИзготовление поисковой катушкиКаркас для катушки можно как изготовить самому, так и приобрести уже готовый. Подойдет любой самый простой каркас для одноконтурной катушки.Важно помнить, что нельзя использовать металлические крепления для каркаса поисковой катушки.В инструкции в таблице приведены рекомендуемые значения значения количества витков и сечения провода в зависимости от размеров оправы, на которой будет производится намотка. Комплект поставкиПечатная плата - 1 шт.Комплект электронных компонентов - 1 шт.Инструкция - 1 шт.

Что потребуется для сборкиПаяльникПрипойБокорезы

характеристики

Номер модели

KIT NM8041

Название бренда

Мастер КИТ

Происхождение

Китай

Товары для ремонта

Электрический

Напряжение питания

9…14

Глубина обнаружения монеты

20…25

Глубина обнаружения крупных предметов

100…150

Размер печатной платы

45х52

Ток потребления в режиме поиска

1...2
