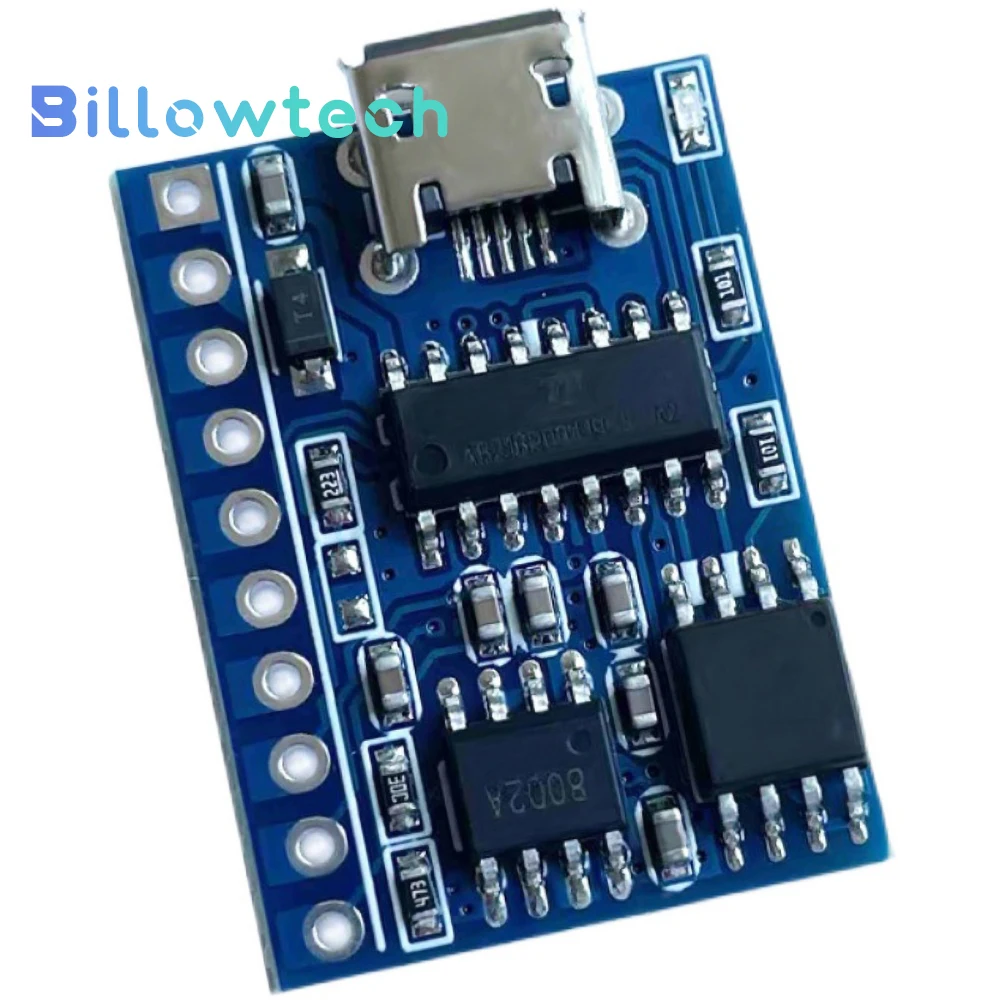

А. Характеристики модуля
1. Поддержка MP3 WAV аудио формата высокого качества с красивым звуком.
2. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, сигнал соотношение 85dB
3. Поддержка двухпроводного последовательного порта управления, управление AD
4. USB обновление голосовых файлов, нет необходимости устанавливать драйверы, нет необходимости устанавливать программное обеспечение, Прямая копия, быстро и удобно. Поддержка серии XP
Система, WIN7, WIN8, WIN10 система.
5. Поддержка контроля общих функций, таких как Предыдущая песня, следующая песня, воспроизведение, пауза, остановка, выбор песни и т. д.
6. Поддерживает бесплатную комбинацию воспроизведения
7. Поддержка 30 уровня регулировки громкости
8. Поддержка настройки времени цикла, больше приложений, более удобный для пользователя
9. Выделенная индикация выходного сигнала
10. Выдержанные инструкции и анализ инструкции делают приложение более стабильным
11. Специальный поддерживающий верхний компьютер, быстро запускается, легко отлаживается и автоматически генерируются инструкции
B. Области применения
1. Область промышленного контроля: Промышленное оборудование, контрольное оборудование и т. Д.;
2. Интеллектуальное транспортное оборудование: платная станция, стоянка, голосовая подсказка транспортного средства;
3. Рекламная индустрия: вещание на рекламном языке;
4. Контроль доступа, посещаемость времени: дверь была открыта, Проверка прошла и т. Д.;
5. Индустрия безопасности: Индукционная Подсказка для человеческого тела, голосовая подсказка безопасности, теплый язык подсказки;
6. Игровая промышленность: качели машины, бамперные автомобили, баскетбольные машины и т. Д.;
7. Медицинская Электроника: пейджер, за исключением номера устройство для вызова и т. Д.;
8. Образовательные коммуникации: образовательное оборудование, коммуникационная Электроника;
C. Обновление описания голосового содержимого
Этот модуль поставляется с интерфейсом USB, который может гибко заменить голосовое содержимое в SPI-flash, устраняя необходимость установки хост-компьютера для замены голоса традиционного голосового чипа. SPI FLASH непосредственно моделируется как флеш-накопитель USB, что очень удобно как копирование флеш-накопителя USB. Любая компьютерная система может поддерживать, а другая Обычная копирайтинг может поддерживать только XP и WIN7 system update voice. Подключите usb-кабель к модулю, подключите его к компьютеру, компьютер автоматически распознает его, а затем дважды щелкните новый диск, чтобы скопировать звук, который вы хотите разместить.
D. Аппаратные параметры
Название
Параметр
Формат файлов MP3, WAV
Поддержка дискретизации 8 ~ 48K, скорость передачи 8 ~ 320kbps аудио файл
Интерфейс USB
USB 2,0 (поддерживает любую компьютерную операционную систему)
Интерфейс UART
Стандартный последовательный порт, уровень 3.3TTL, скорость передачи данных 9600
Входное напряжение
DC3.6 ~ 5,2 В (рекомендуется 4,2 в)
Номинальный ток
Рабочий ток: 10 мА
Размер печатной платы
19*25 мм
Температура заготовки
-40 ~ + 85 ℃
Влажность
5% ~ 95% относительной влажности

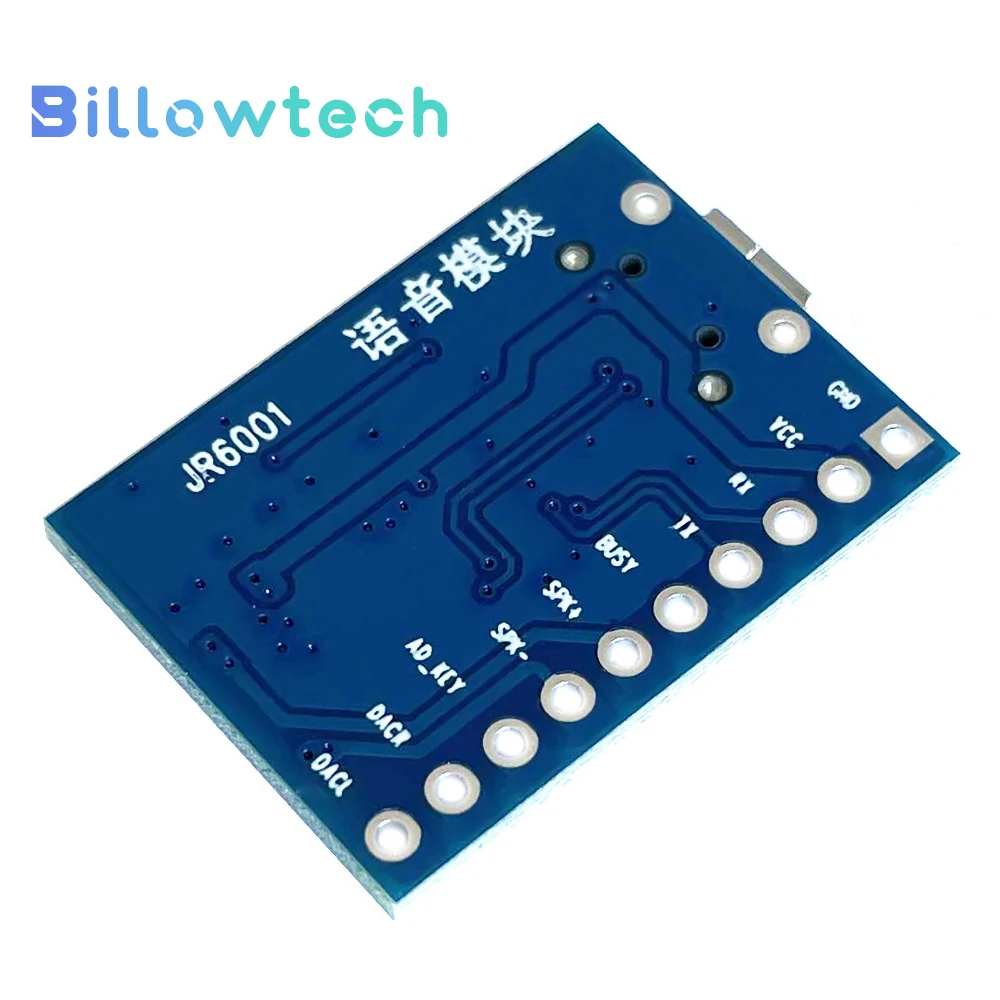

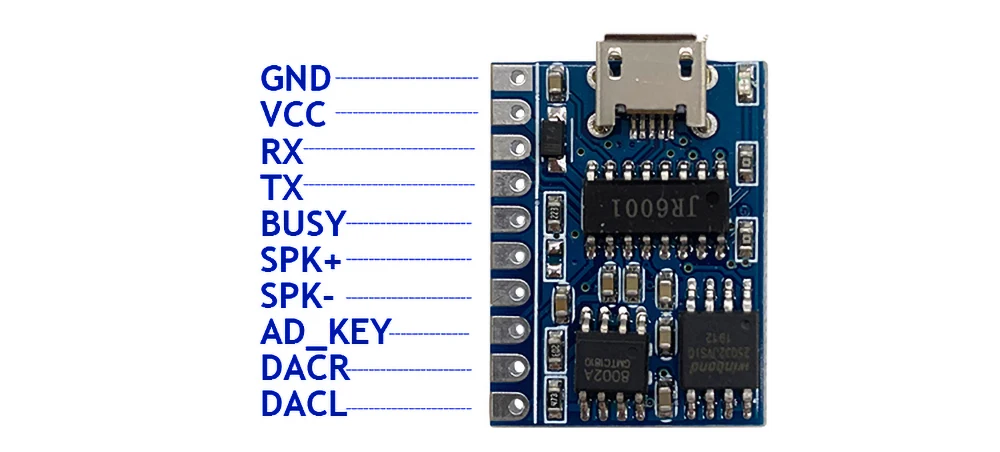

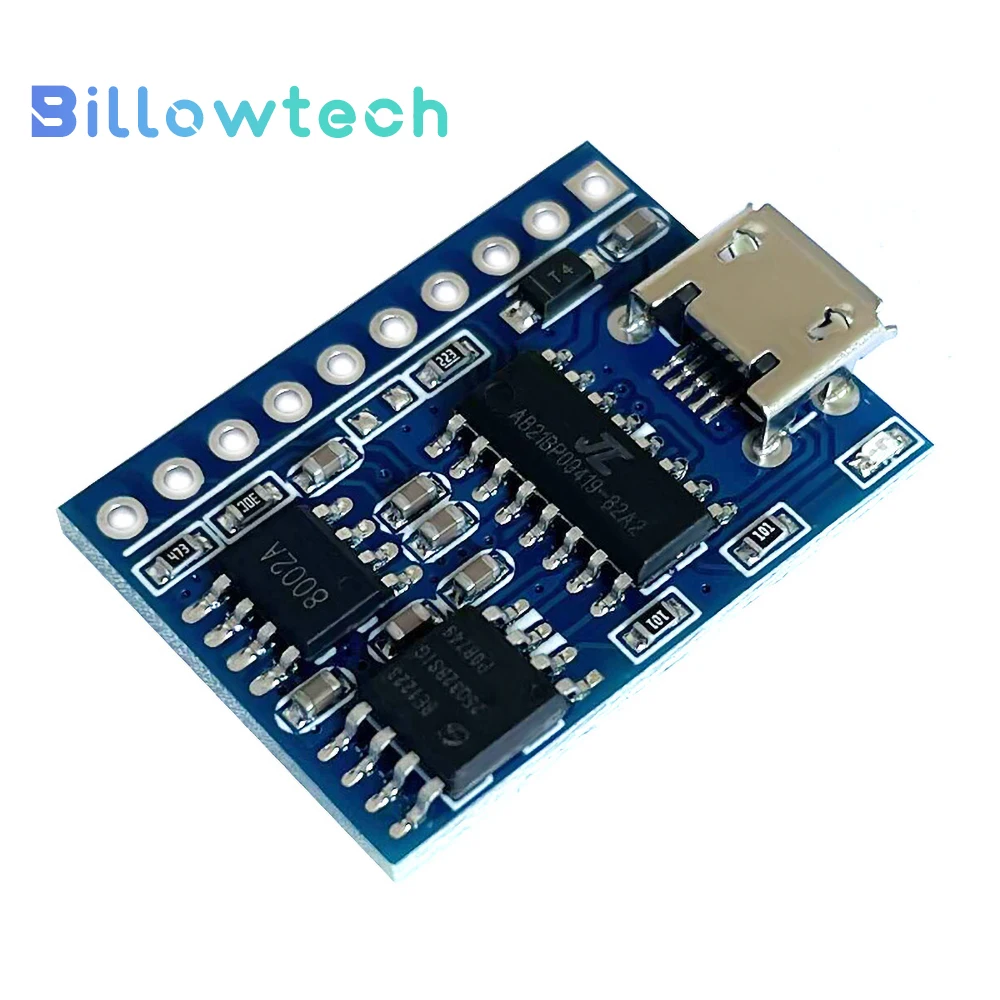

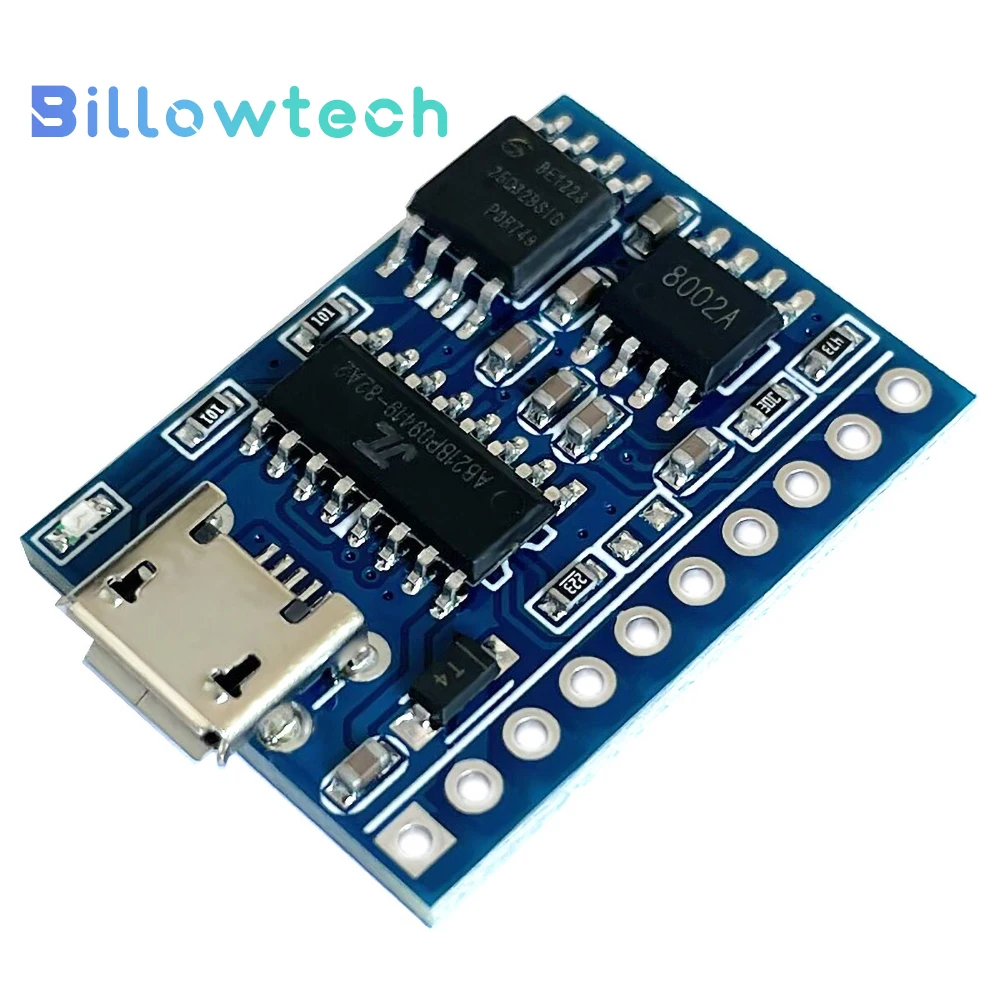

Е. Модуль расширения, штыревая панель Описание
Штырь
Знак
Описание функции
1
GND
Мощность заземления
2
VCC
Модуль питания pin, DC 3,6 ~ 5,2 V
3
RX
UATR асинхронный последовательный порт ввода данных
4
TX
Асинхронный выход данных последовательного порта UATR
5
Занят
Сигнал занят, выход высокого уровня при воспроизведении голоса
6
SPK +
Подключите динамики, независимо от положительного или отрицательного
7
SPK-
8
AD_KEY
AD порт, сопротивление различных параметров имеет различные функции, пожалуйста, обратитесь к схеме цепи для получения подробной информации
9
DACR
Аудиовыход правого канала
10
DACL
Выход Аудио левого канала
F. Команда последовательной связи
F.1 механизм связи
1. Наша сторона рассматривается как раб, и по умолчанию режим ожидания включен, и все операции воспроизведения инициируются хостом.
2. Раб не будет активно инициировать общение, все коммуникации инициированы мастером
3. Последовательный порт-3,3 V TTL уровня. Если хост-система имеет уровень 5 В, подключите резистор 1K посередине.
4. Все данные Протокола являются кодами ASCII.
Соглашение F.2
Ниже приводится определение данных, которое может распознавать ядро
Состояние воспроизведения: система находится в остановленном состоянии, когда система включена. Определение буквы диска: оно находится в остановленном состоянии после переключения буквы диска. USB:00 TF:01 FLASH:02
NO_DEVICE:FF
Объем: объем составляет 31 уровень в общей сложности, 0-30 уровней, а мощность по умолчанию составляет 20 уровней. Определение режима воспроизведения: включение по умолчанию для одной остановки
Полный цикл (00): воспроизведение всего трека в порядке и циклическое воспроизведение одного трека после воспроизведения. Цикл (01): всегда Воспроизводите текущий трек в цикле
Одна остановка (02): воспроизведение текущей дорожки один раз и остановка один раз. Случайные все (03): Воспроизводите треки на диске случайным образом
Цикл каталогов (04): воспроизведение треков в текущей папке в порядке и петля после воспроизведения каталог не содержит подкаталогов. Случайный (05): случайный воспроизведение в текущей директории, Каталог не содержит подкаталогов
Список заказов (06): воспроизведение треков в текущей папке в порядке, остановка после игры, Каталог не содержит подкаталогов play order (07): играйте весь трек в порядке, остановитесь после игры
Определение комбинированного воспроизведения: комбинированное воспроизведение должно сочетаться по имени файла, а файлы должны храниться в папке «ZH». Имя комбинированного файла может быть изменено на двухбайтовое имя, которое обычно представлено числами. Например: 01. mp3, 02. mp3
Пример 2: для воспроизведения приложения. MP3 файл, записанный MISIC в FLASH, команда A8:02/MUSIC */APPLE *?
A8: 02 A8-это номер инструкции, 02 означает FLASH, /MUSIC */APPLE *? Формат пути 8. Воспроизведение конца (AE)
Команда: AE
Примечание: Эта команда может завершить текущее действие заранее, и завершит текущее воспроизведение, если оно во время перерыва, оно прекратит прерывание раньше и вернется в исходное состояние.
9. Настройка громкости (AF): команда: AF: XX
Например: AF: 20 устанавливает громкость до 20 уровней 10. Объем плюс (BO):
Команда: Bo
11. Уменьшение громкости (В1): команда: Би
12. Режим заданного цикла (BA): команда: B4: Xx
Пример: Установите для одной остановки: B4: 01 13. Комбинация play (B7)
Комбинированное воспроизведение может воспроизводить файлы только в папке 2H, а имя файла в папке должно быть двумя цифрами. Команда: B7: Xxx (имя файла в папке 2H, за которым непосредственно следует Двоеточие)
Например: B7: 01020504, имя файла 01 в zH папке, файлы 02, 05, 04 будут воспроизводиться в этом заказе. 14. Завершите комбинированную игру (B8)
Заказ: BS
Описание: Комбинированная игра с конечной скоростью, возврат к предыдущему режиму воспроизведения
