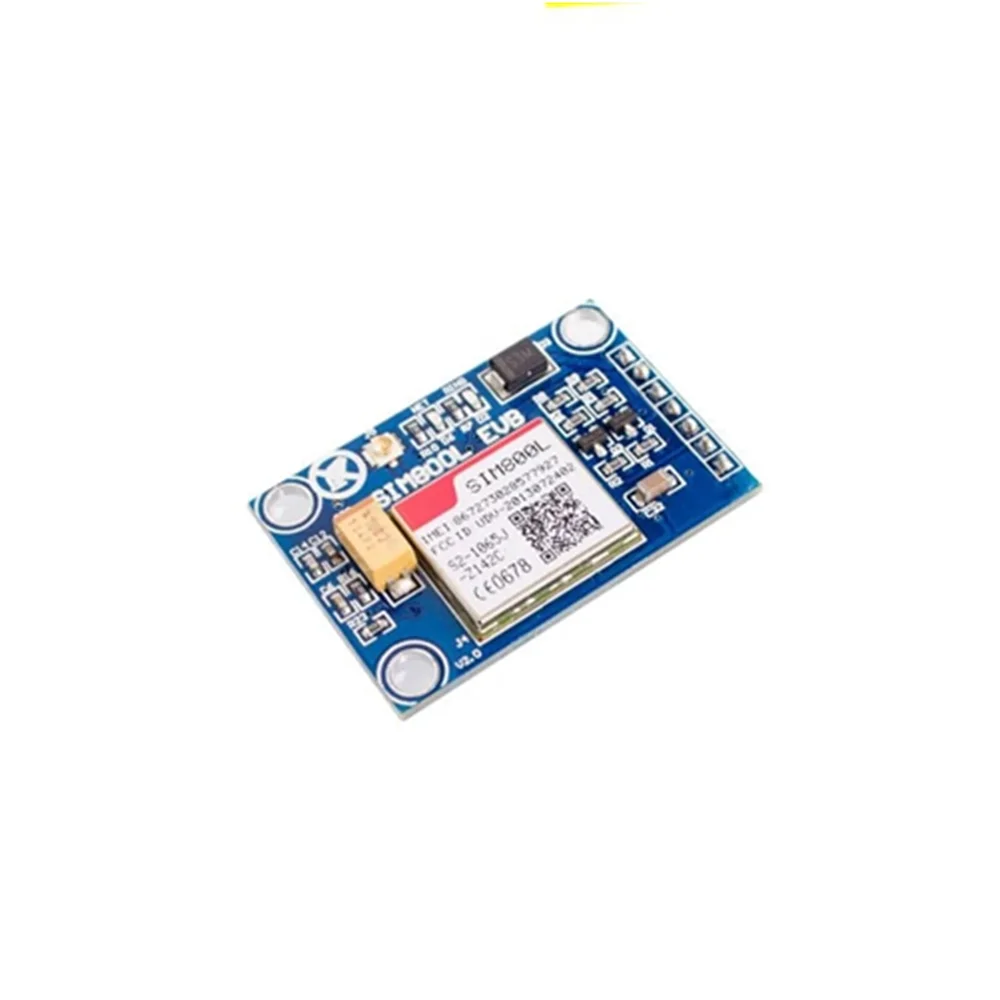

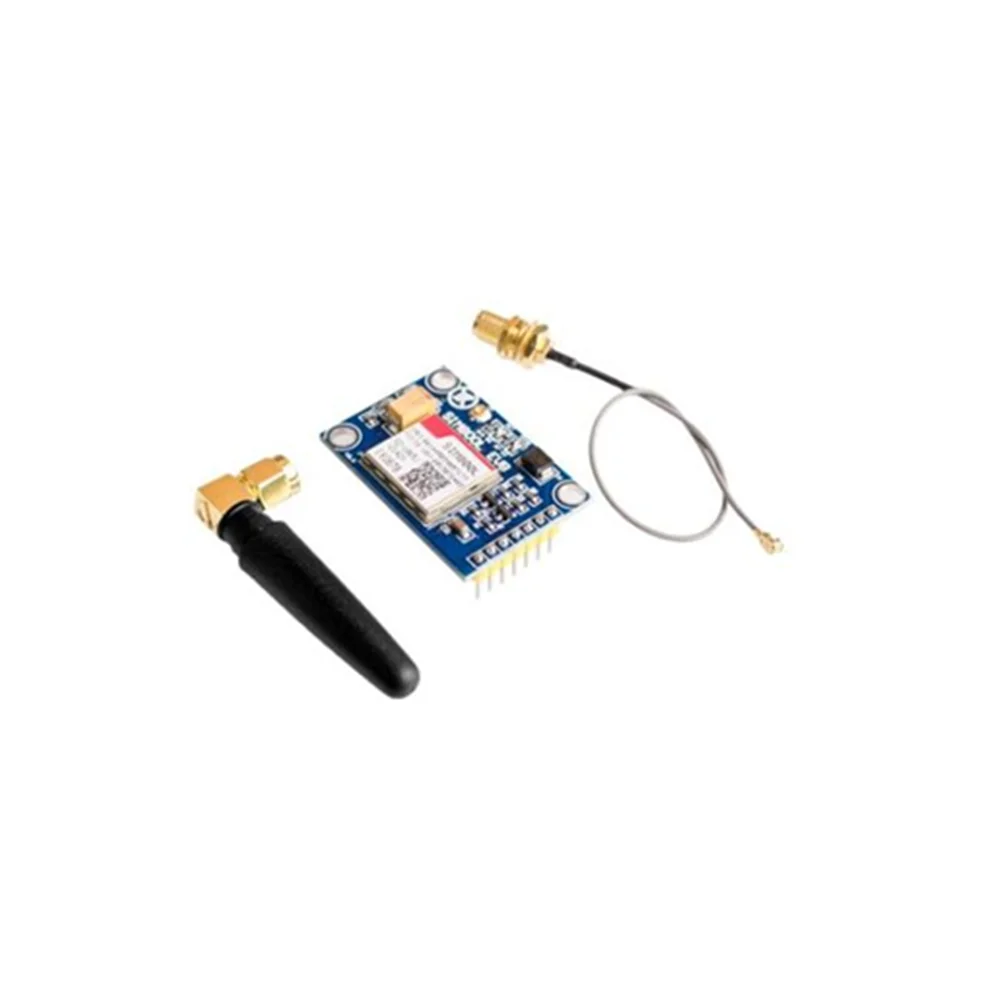

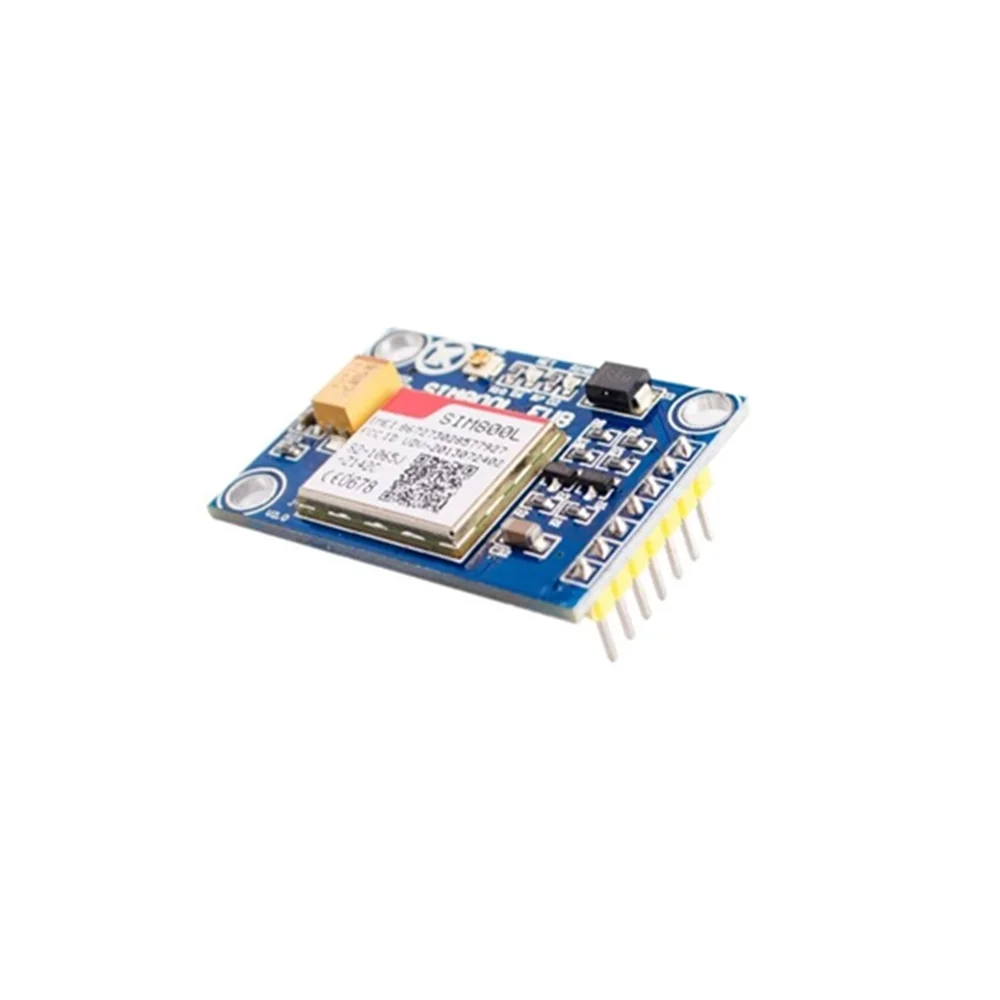

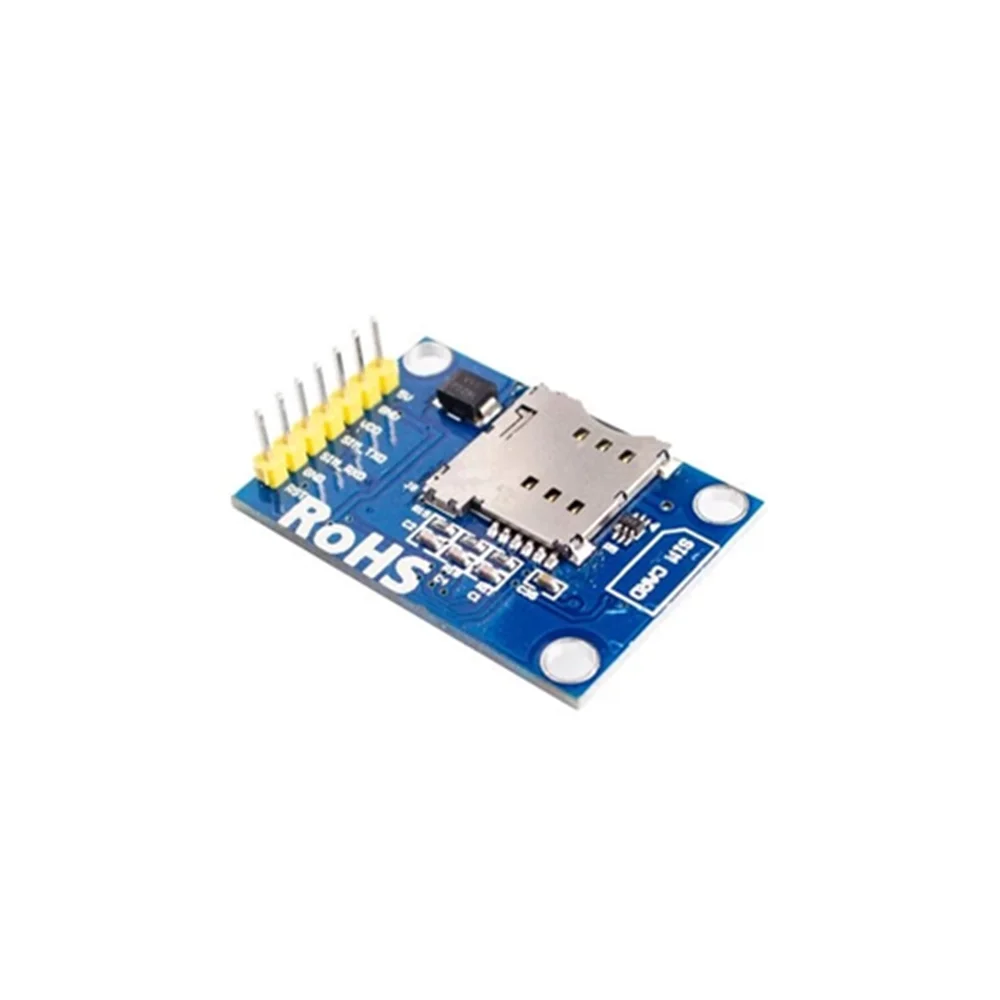

Новый GSM-модуль SIM800L GPRS с антенной PCB, SIM-плата, четыре диапазона

Sim800L-это GSM/GPRS модуль. Вы можете отправить сообщение, позвонить, передать данные через GPRS или что-то еще.

Обзор

Этот модуль SIM800l имеет набор последовательного интерфейса уровня TTL, набор интерфейса источника питания. Кроме того, на этом модуле есть набор антенных интерфейсов.

Чип основных функций SIM800L

SIM800H является полным четырехдиапазонным GSM/GPRS решением в LGA типа, который может быть встроен в клиенте

Применение:

SIM800H поддерживает четырехдиапазонный 850/900/1800/1900 МГц, он может передавать голоса, SMS и информацию о данных с низкой мощностью

Потребление:

С крошечным размером 15,8*17,8*2,4 мм, он может поместиться в тонкие и компактные требования дизайна клиента. С изображением

Bluetooth, FM и встроенный, это позволяет общую экономию затрат и быстрое время выхода на рынок для клиентских приложений.

Общие особенности

Четырехдиапазонный 850/900/1800/1900 МГц

GPRS мульти-слот класс 12/10

GPRS мобильная станция класса B

Совместим с gsm-фазой 2/2 +

-Класс 4 (2 Вт @ 850/900 МГц)

-Класс 1 (1 Вт @ 1800/1900 МГц)

Bluetooth: совместим с 3,0 + EDR

FM: 76 ~ 109 МГц по всему миру полосы с шагом настройки 50 кГц

Размеры: 15,8*17,8*2,4 мм

Вес: 1,35 г

Управление через команды AT (3GPP TS 27,007, 27,005 и SIMCOM улучшенные команды)

Диапазон напряжения питания 3,4 ~ 4,4 V

Низкое энергопотребление

Рабочая температура:-40 ~ 85

Характеристики для данных GPRS

GPRS класс 12: макс. 85,6 кбит/с (downlink/uplink)

Поддержка PBCCH

Схемы кодирования CS 1, 2, 3, 4

ППС-стек

Газированные безалкогольные напитки до 14,4 кбит/с

USSD

Непрозрачный режим

Характеристики SMS через GSM/GPRS

Точка в точку MO и MT

SMS сотовая трансляция

Режим текста и PDU

Особенности программного обеспечения

Протокол MUX 0710

Встроенный протокол TCP/UDP

FTP/HTTP

ММС

Электронная почта

DTMF

Обнаружение помех

Аудиозапись

TTS

Встроенный (опционально)

Характеристики для голоса

Триод

-Половина скорости (HR)

-Полная ставка (FR)

-Улучшенная полная скорость (EFR)

АМР

-Половина скорости (HR)

-Полная ставка (FR)

Управление без рук

Подавление эха

Интерфейсы

88 LGA колодки в том числе:

Аналоговый аудиоинтерфейс

Резервное копирование RTC

Серийный интерфейс

Интерфейс к внешней SIM 3V/1,8 V

GSM антенна pad

FM антенна pad

Коврик для антенны Bluetooth

Совместимость

Сертификаты интерфейса сотовой связи (план):

CE

GCF

FCC

ROHS

REACH

Основные характеристики модуля

51 STM32 AVR MCU совместимый

Расширение прототипа

Частота 850/900/ 1800/1900 МГц

Мощность поставить диапазон: напряжение 4,6-5,2 v; Ток 1A или более (сейчас у нас очень важно).

Диапазон рабочих температур: от-40 градусов С до + 85 С

Связь интерфейс: TTL уровень последовательный интерфейс Совместимость 2,85/3,3/5В MCU

Светодиодный: два светодиодный, сетчатый светодиодный и кольцевой светодиодный.

Размер: 27*39 мм

SIMCARD: Микро Держатель sim-карты

Описание контактов:

Название контактов Описание

5 в силовой интерфейс питания модуль

Подключение к DC5v

GND

Интерфейс VDD TTL UART последовательный интерфейс TTL UART, вы можете подключить MCU как 51MCU или ARM или MSP430 напрямую. Штырь VDD используется для соответствия напряжения TTL.

SIM_TXD

SIM_RXD

GND если этот штифт не используется, держите открытым

RST модуль, если этот pin не используется, держите открытым
