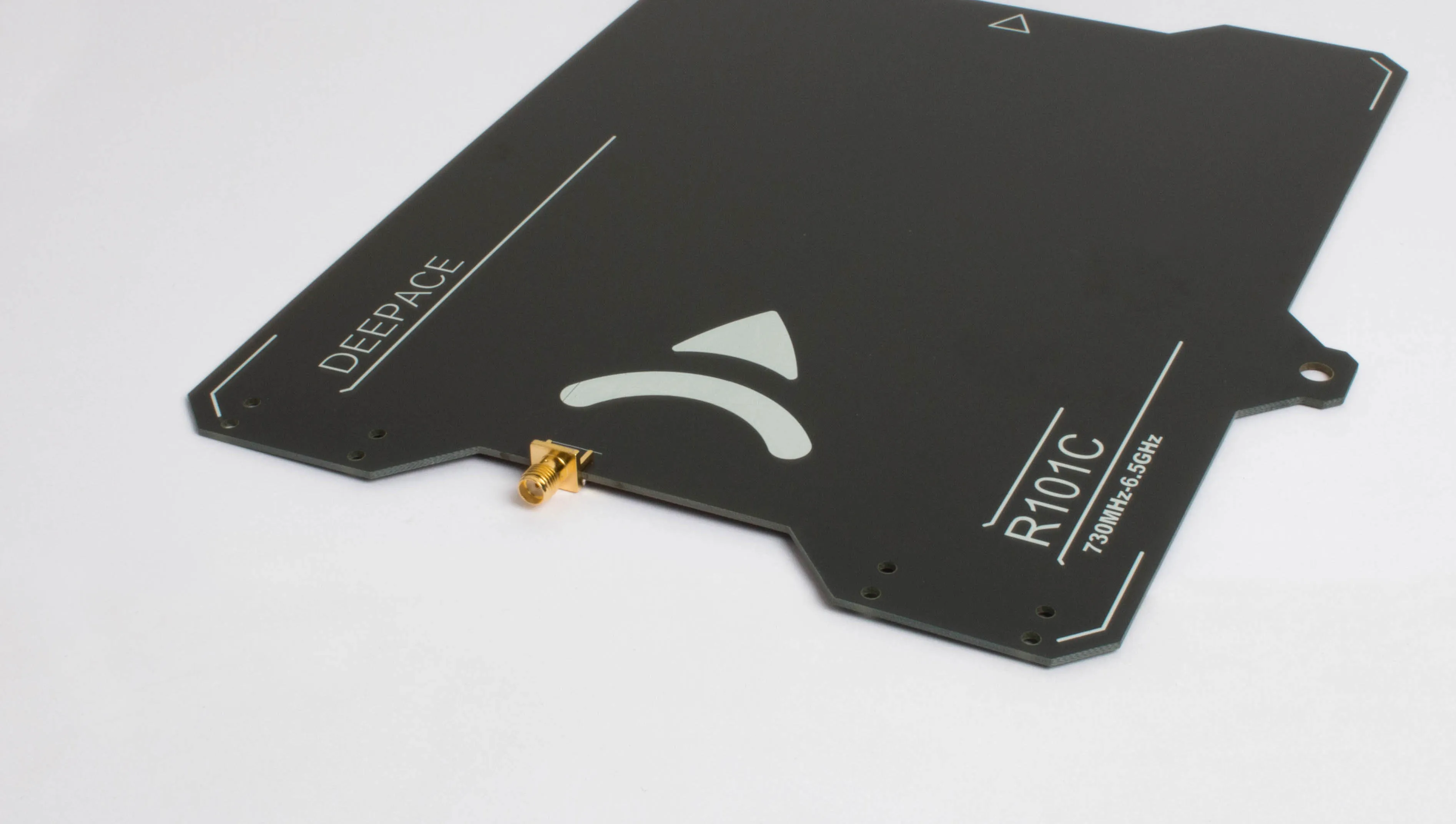

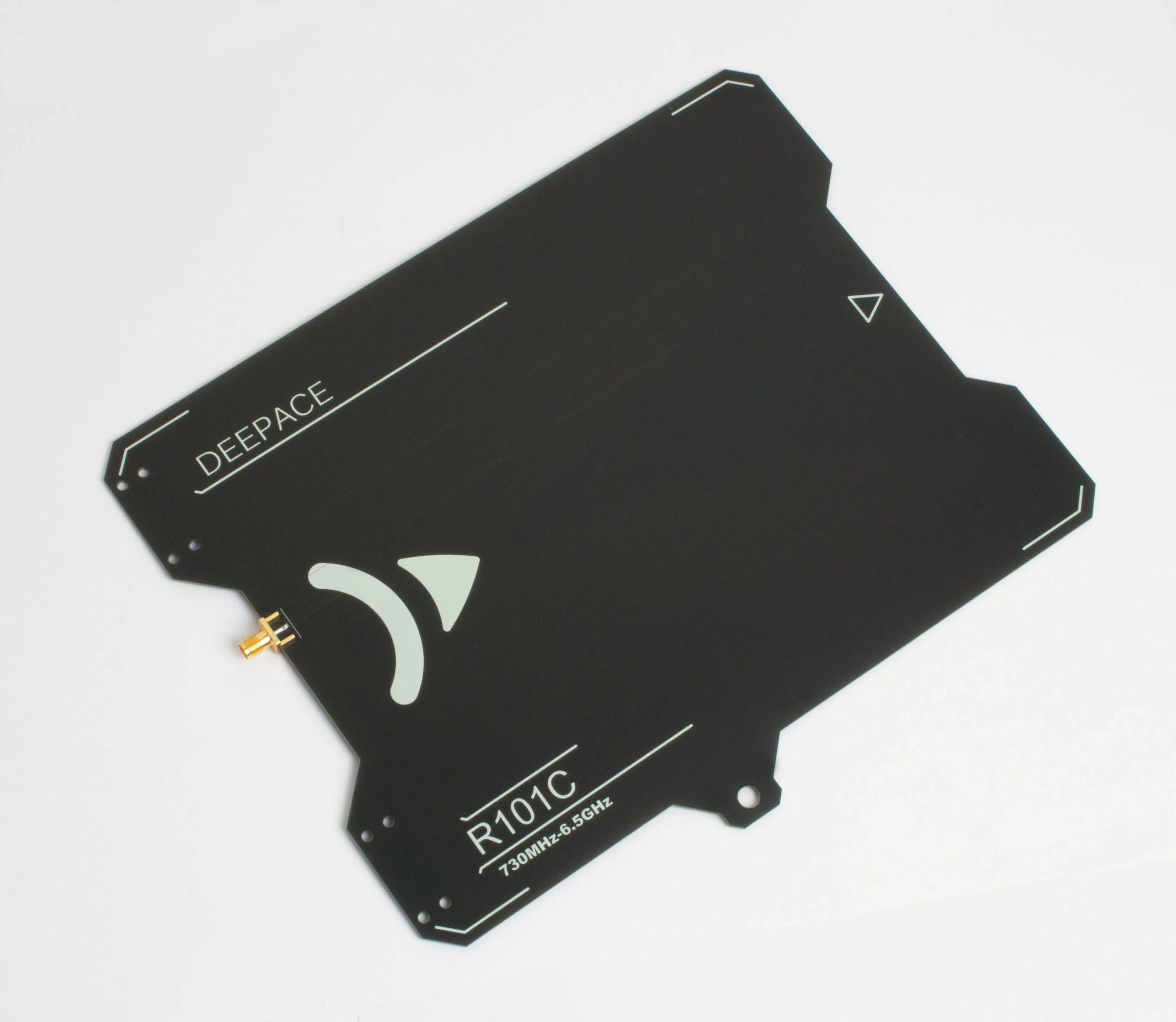

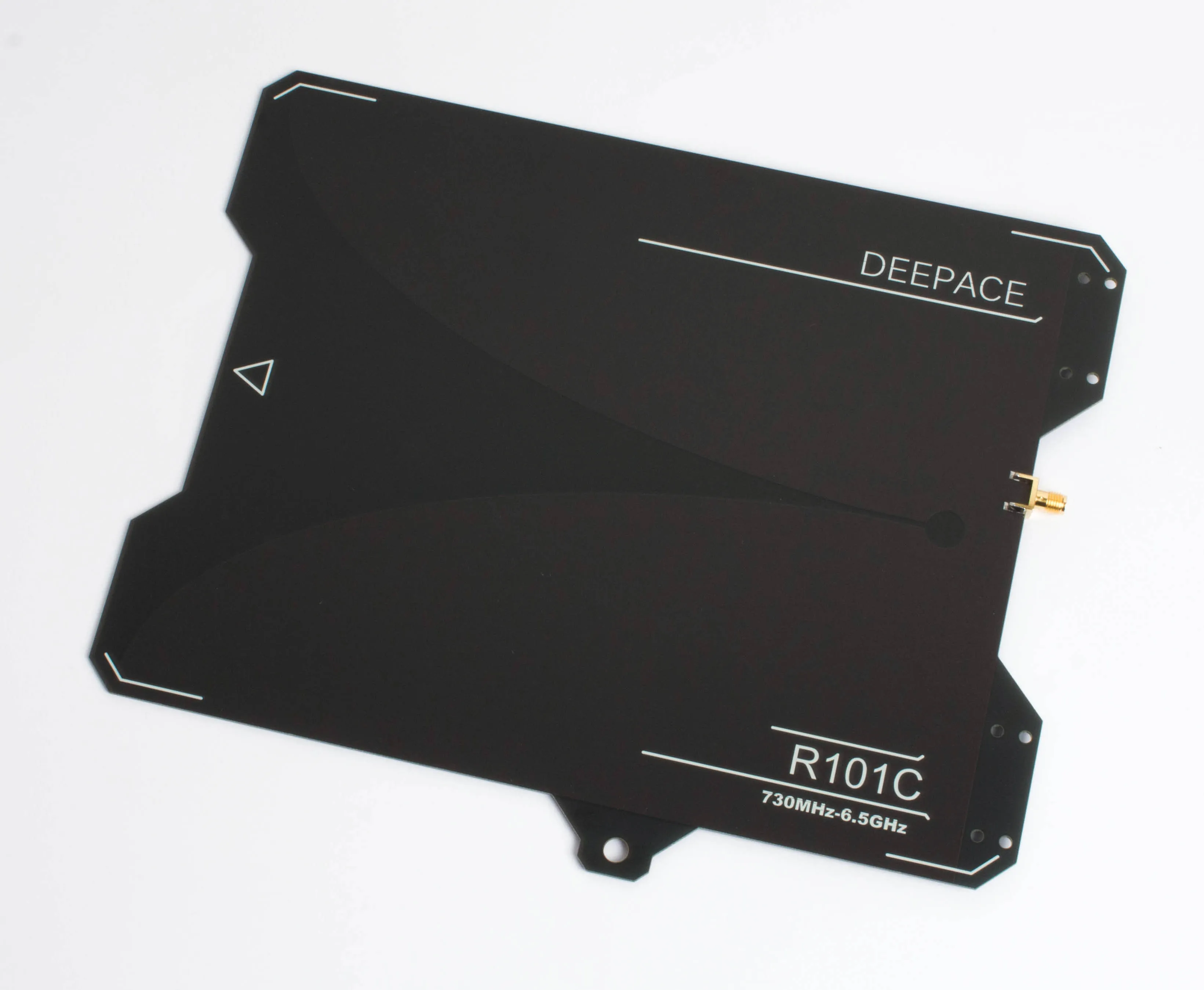

R101C Широкополосная Антенна-это печатная коническая линейная антенна. Он подходит для передачи и приема направленного радиосигнала, рекогносцировки и поиска направления сигнала, тестирования широкополосного сигнала и других целей.
Антенна покрывает общие частоты радиочастотных блоков, таких как мобильный телефон, модули позиционирования UWB и Wifi. Антенна имеет хорошую направленность, высокий коэффициент усиления и Малый размер. Задний конец антенны снабжен монтажным отверстием. В дополнение к независимому использованию антенна может быть зафиксирована в фокусном положении параболического рефлектора в качестве источника питания параболической антенны.
R101C имеет стабильную производительность и высокую консистенцию продукта. Это незаменимый экспериментальный инструмент для работников радиочастот.
Основные параметры и их объяснение Частотный диапазон: 730 МГц-6,5 ГГц
В R101C антенна обладает хорошей передачи и приема производительность во всем диапазоне частот, коэффициента стоячей волны составляет менее 2,0, и она имеет хорошую прибыль. Когда диапазон частот превышен, коэффициент усиления антенны и потери при возврате будут быстро уменьшаться, и требования к использованию будут соответствующим образом уменьшены. В тех случаях, когда соотношение составляет менее 2,5, он может использоваться до 700Mz-7GHz.
Метод поляризации: Линейная поляризация
R101C антенна является линейной поляризационной антенной. Направление поляризации-это вертикальное направление, которое совпадает с вертикальной монопольной антенной.
Номинальное усиление: 7dBi
Усиление антенны R101C медленно увеличивается по мере увеличения частоты. Речь идет о 5dBi примерно на 800 МГц, около 7dBi при температуре не выше 2,4 ГГц, а также 9dBi при температуре не выше 5,8 ГГц.
Обратная потеря: 10 дБ
Входное сопротивление антенны R101C составляет 50 Ом, и когда сопротивление 50 Ом подключено к источнику сигнала, колебание ниже 10 дБ в частотном диапазоне, И соответствующего коэффициента стоячей волны составляет около меньше, чем 2,0
Мощность: 5 Вт
При использовании антенны R101C в качестве передающей антенны, мы рекомендуем, чтобы Входная мощность RF не должна быть больше 5 Вт. Кратковременное использование может превышать 50 Вт без повреждения антенны.
Направленная чувствительность
R101C имеет хорошую направленность во всем сегменте, а боковая кромка маленькая. Может использоваться в качестве антенны для поиска направления. Антенна имеет ширину в горизонтальном направлении, а-3 дБ шириной около 60 °; В направлении высоты узкая, а-3 дБ шириной около 40 °.
Механические параметры:
Размеры: 23*22,5 см (без кабелей)
Тип интерфейса: SMA внутренняя резьба
Вес нетто: 400 г
Условия работы:
Диапазон температур: -45 ℃ ~ 80 ℃
Диапазон влажности: 0% ~ 95%, 100% кратковременный допуск, нет брызг воды
Водонепроницаемость: высыхает после распыления и заменяет соединительный кабель после замачивания
Сопротивление ветра: по соображениям безопасности запрещено использовать, когда скорость ветра превышает 20 м/с (ветер уровня 8)
Меры предосторожности будьте осторожны, чтобы прикоснуться к живым проводникам при использовании, и будьте осторожны с электрическим током
Избегайте использования на открытом воздухе во время грозы, особенно в высоких горах или пустыне. Вы должны быстро перейти в низкие места и понизить антенну.
Во время скалолазания его следует носить надежным способом, чтобы предотвратить падение
Антенна имеет края и углы, поэтому Позаботьтесь о том, чтобы предотвратить появление царапин при переноске
Разъем антенны и питатель не могут нести вес. Избегайте вытягивания во время использования. Фидер может быть закреплен в фиксированном отверстии на антенне с кабельной стяжкой.
Обслуживание антенны при фактическом использовании, чтобы продлить срок службы антенны, пожалуйста, обратите внимание на следующие вопросы
Избегайте сильного давления, столкновения и царапин антенны
Избегайте слишком большого сгибания кабеля
Разворачивая антенную подставку, поместите ее на горизонтальную плоскость, чтобы предотвратить ее опрокидывание
Параметры производительности

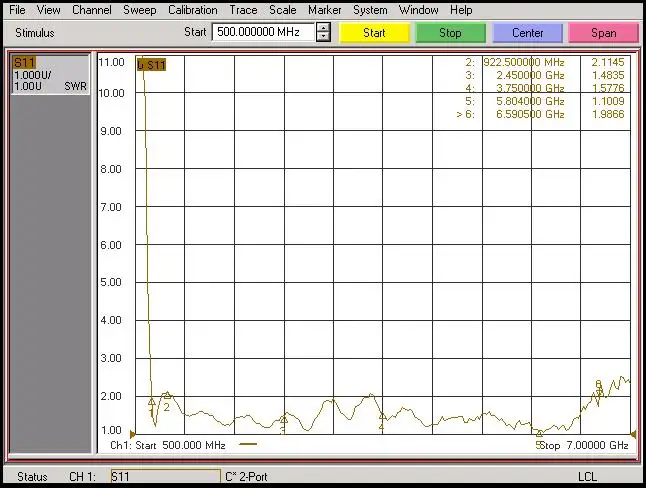

Данные измерения коэффициента стоящей волны:
\
\

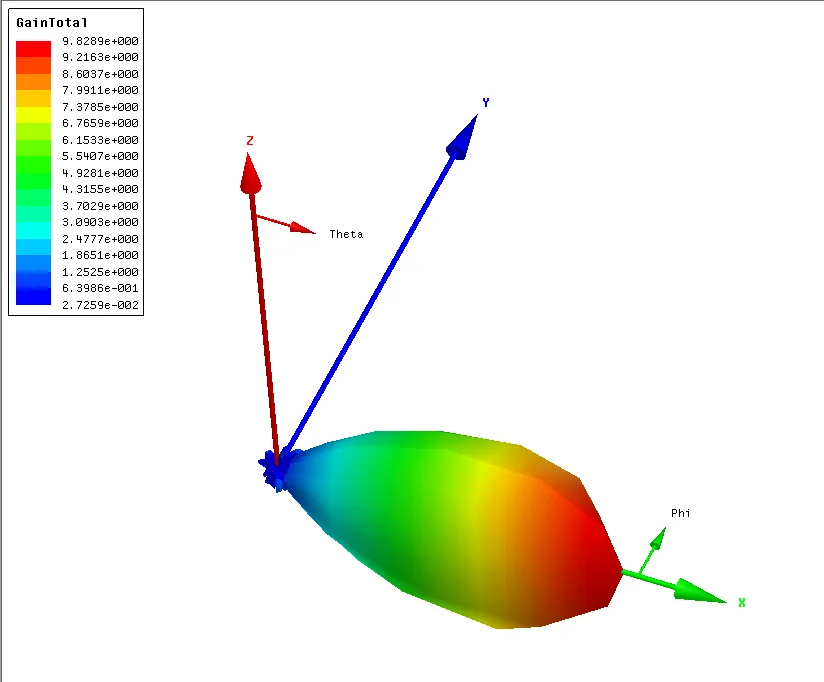

Данные рисунка:
\
\
\
\
\
\
\
\
\
\

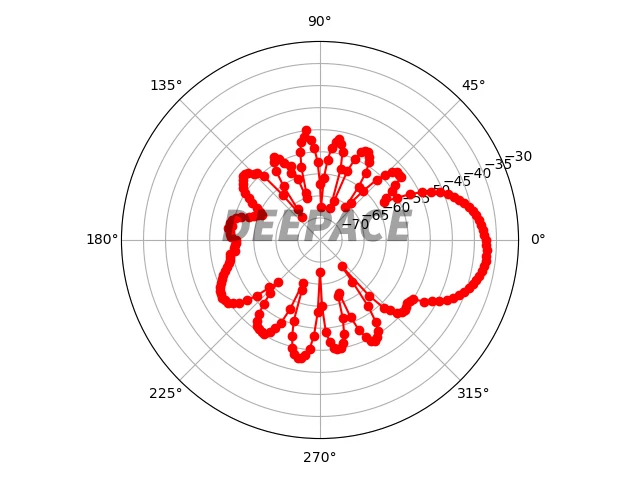

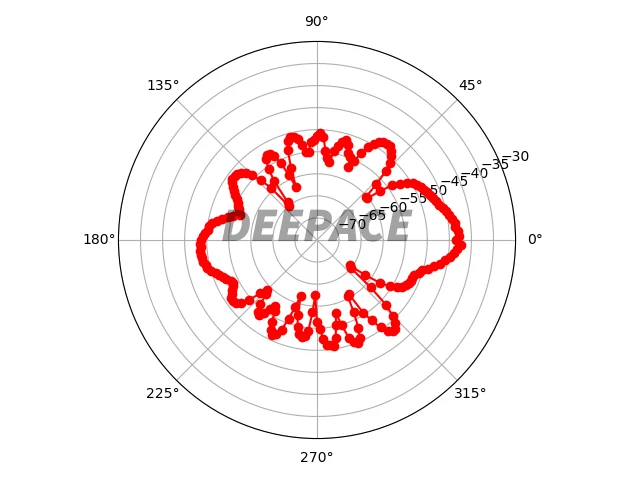

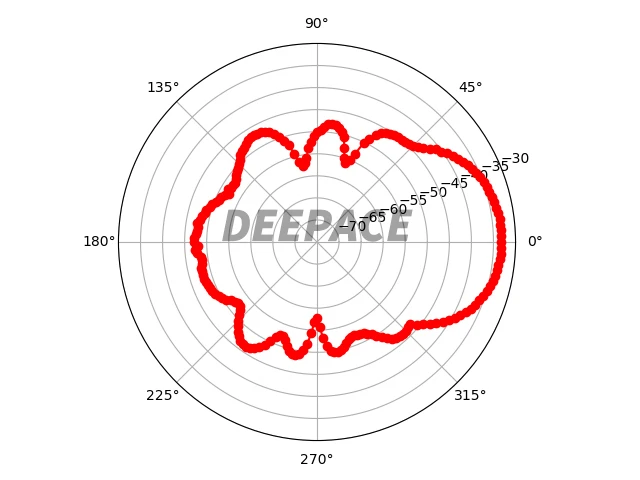

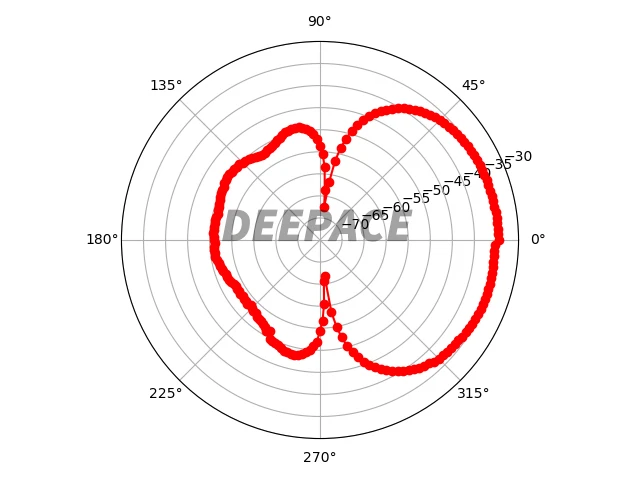

Мерный рисунок (уровень)
\
1,5 ГГц
\
\
3 ГГц
\
\
4 ГГц
\
\
\
6 ГГц
\
\
\
\
\
\
'
