Последнее обновление: 08.03.2022

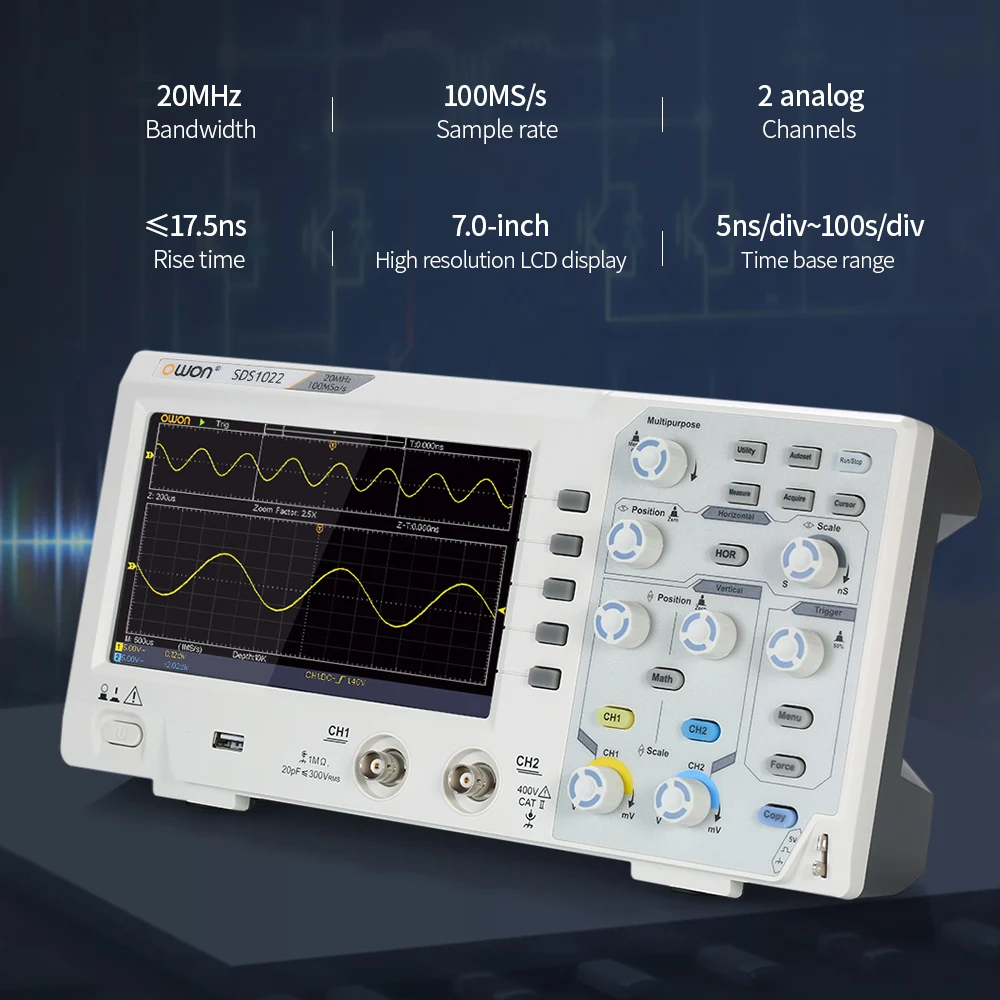

Особенности: Полоса пропускания 20 МГц. 100 мс/с частота образцов. Диапазон времени: 5ns/div ~ 100s/div. Время подъема: ≤ 17,5ns 2 канала. 7,0-дюймовый высокое разрешение ЖК-дисплей дисплей. Поддержка SCPI и LabVIEW. Характеристики:

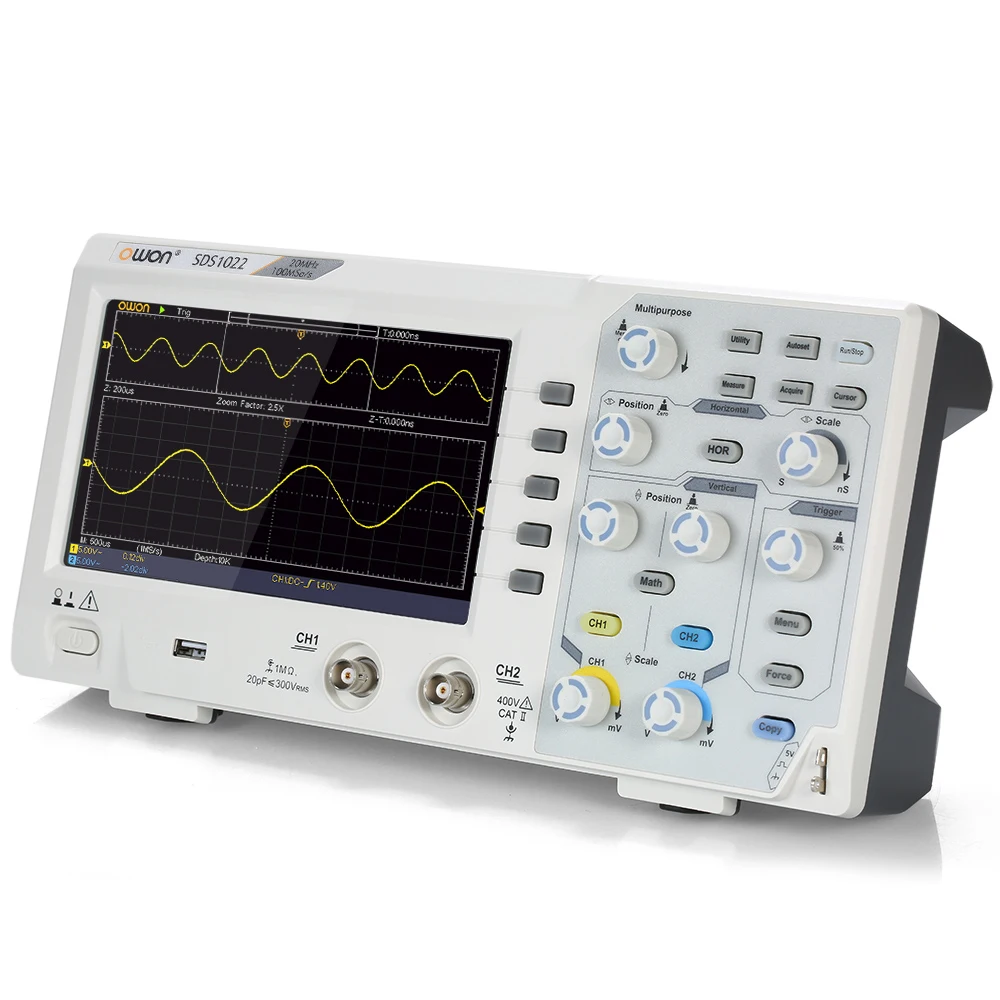

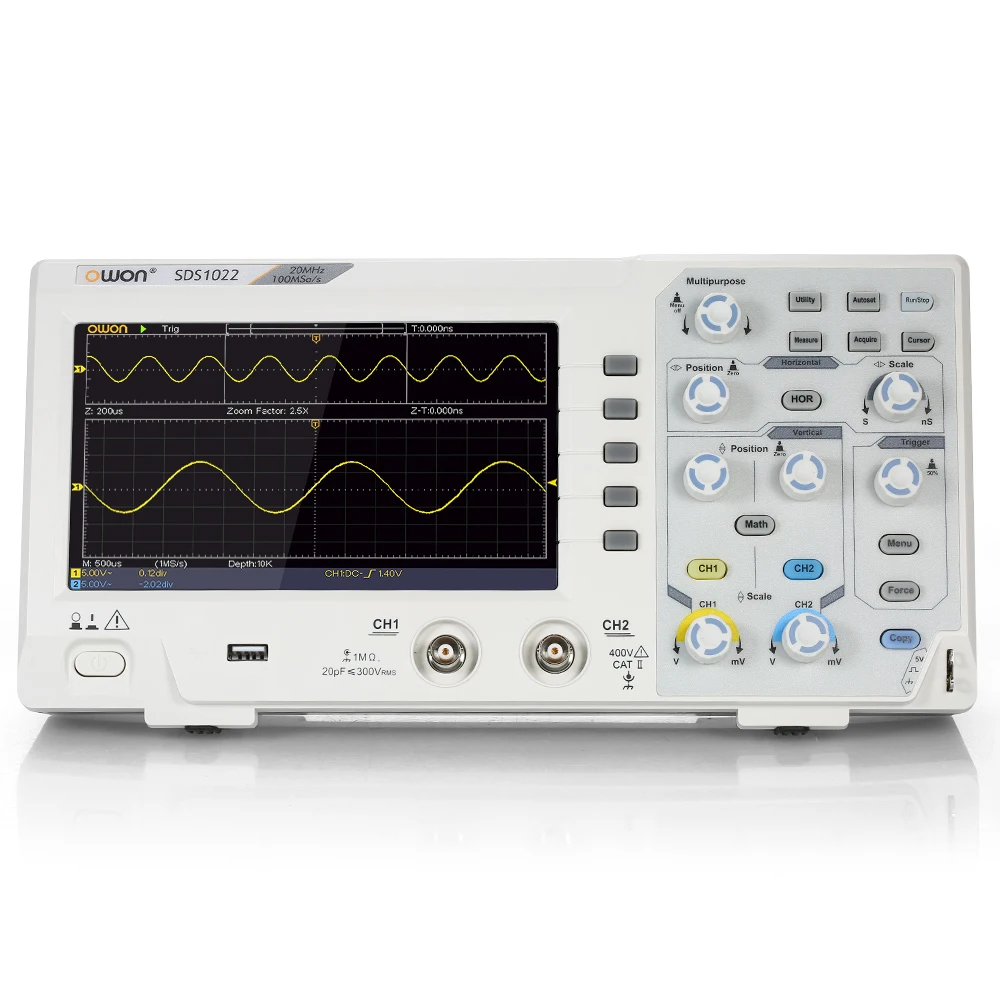

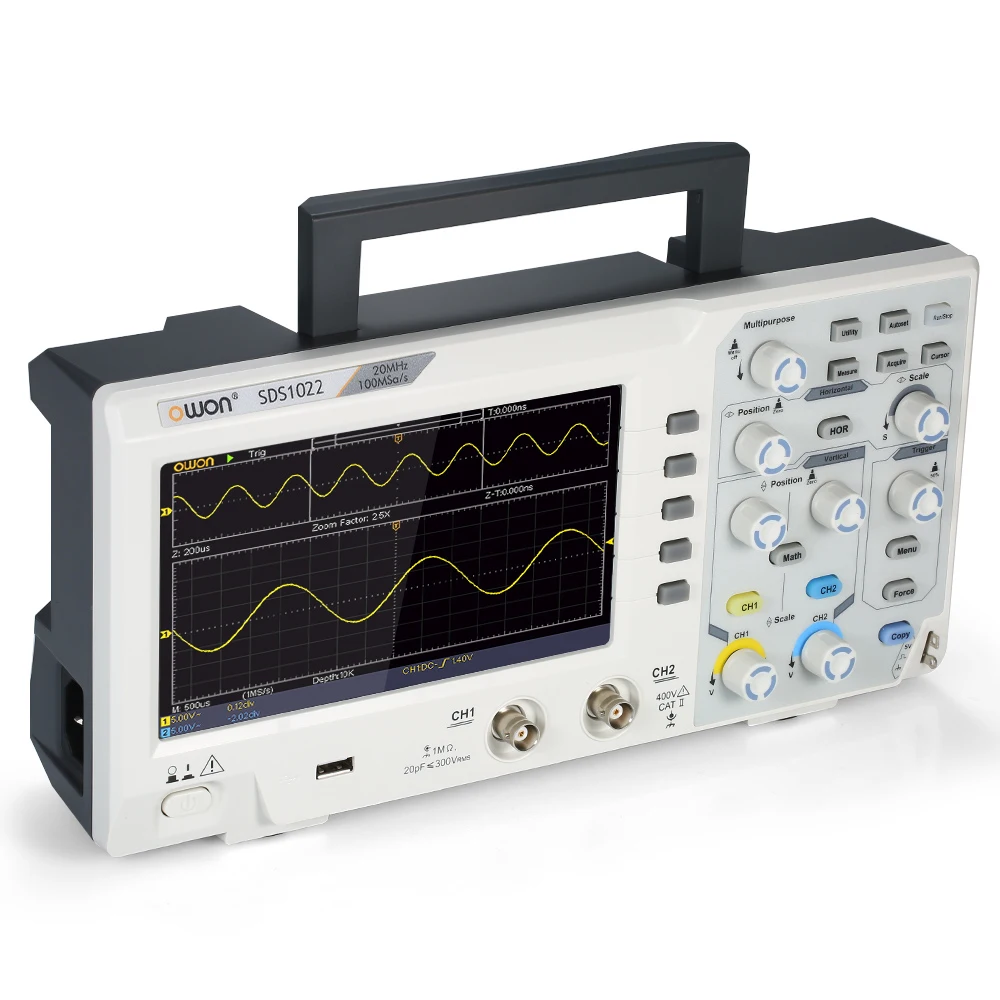

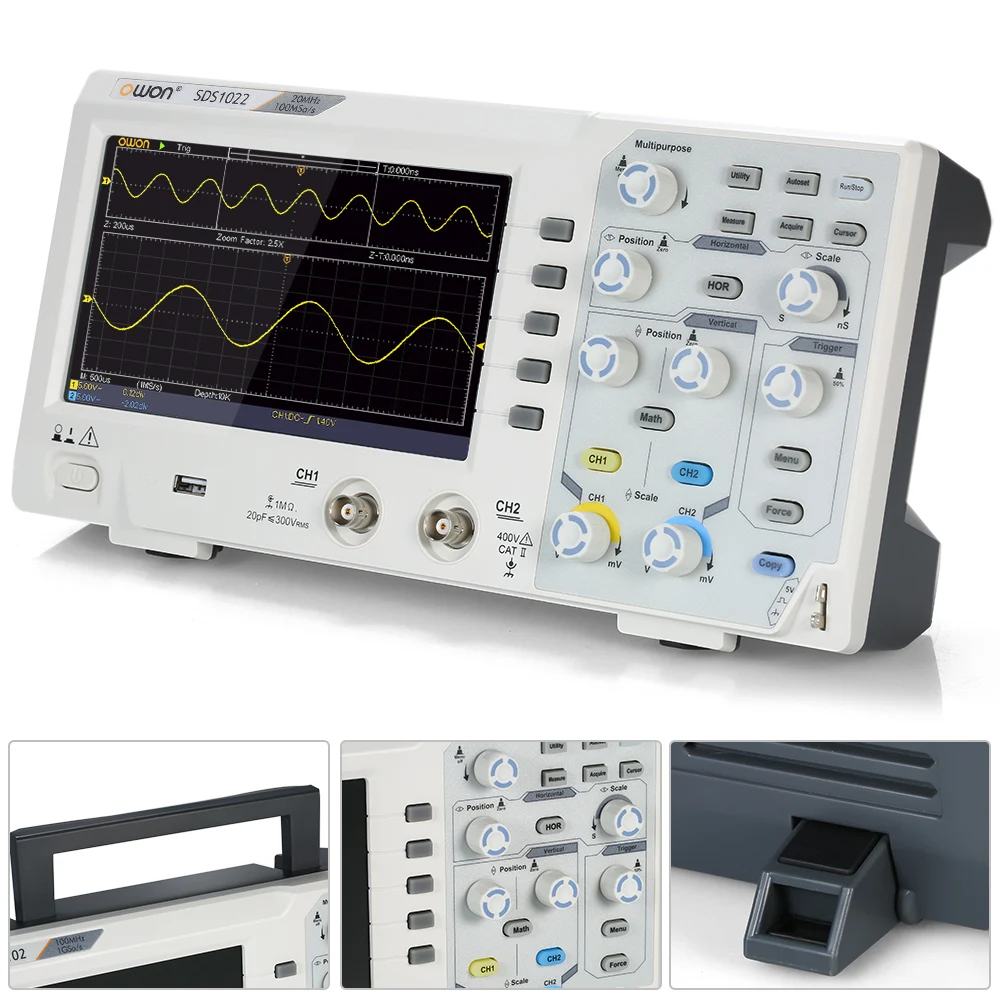

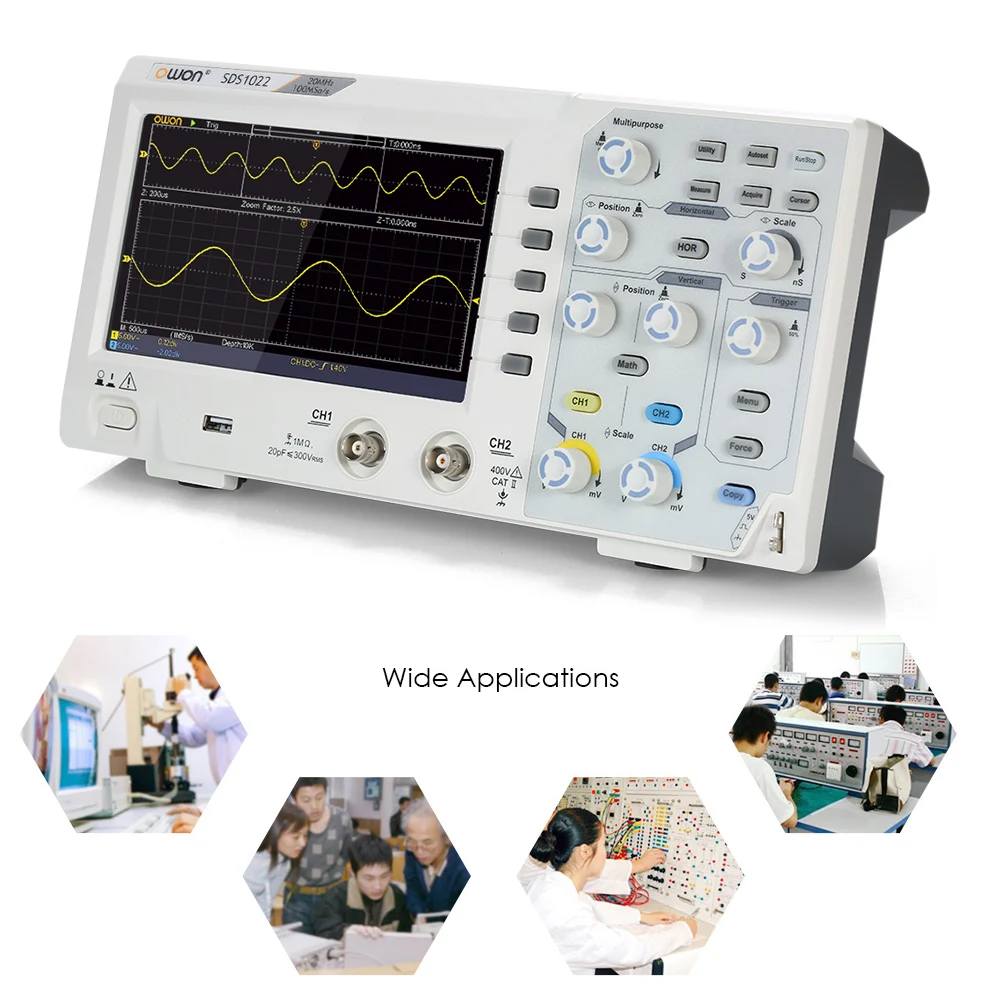

Функции и характеристики SDS1022 Полоса пропускания 20 МГц Частота образцов 100 мс/с Горизонтальные весы (s/div) 5ns/div - 100s/div, шаг за шагом 1-2-5 Время подъема (на входе, типично) ≤ 17,5ns Канал 2. Дисплей 7 "цветной ЖК-дисплей, 800 × 480 пикселей Входное сопротивление 1MΩ ± 2%, параллельно 20pF ± 5pF Изоляция канала 50 Гц: 100:1, 10 МГц: 40:1 Максимальное входное напряжение 400 В (PK-PK) (DC + AC, PK-PK) Точность усиления постоянного тока ± 3% Длина записи 10k Точность постоянного тока (средняя) Среднее значение ≥ 16: ±(3% при чтении + 0.05div) для △V Коэффициент затухания зонда 1X, 10X, 100X, 1000X LF ответ (AC, -3 дБ) ≥ 10 Гц (на входе, AC муфта, -3 дБ) Частота образцов/точность времени реле ± 100ppm Интерполяция Sin (x) / x Интервал (△T) точность (полная полоса пропускания)Один: ±(1 интервал времени + 100ppm × Чтение + 0.6ns),
Среднее> 16: ±(1 интервал времени + 100ppm × Чтение + 0.4ns)

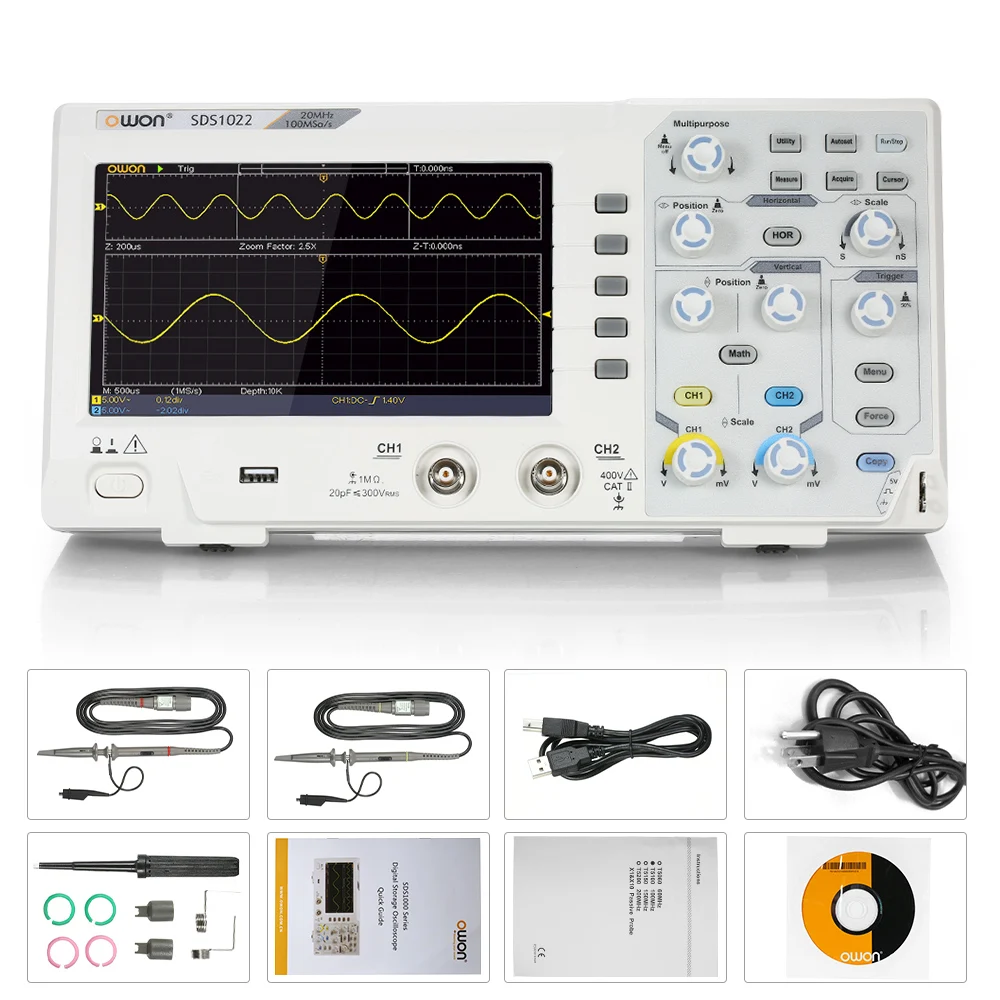

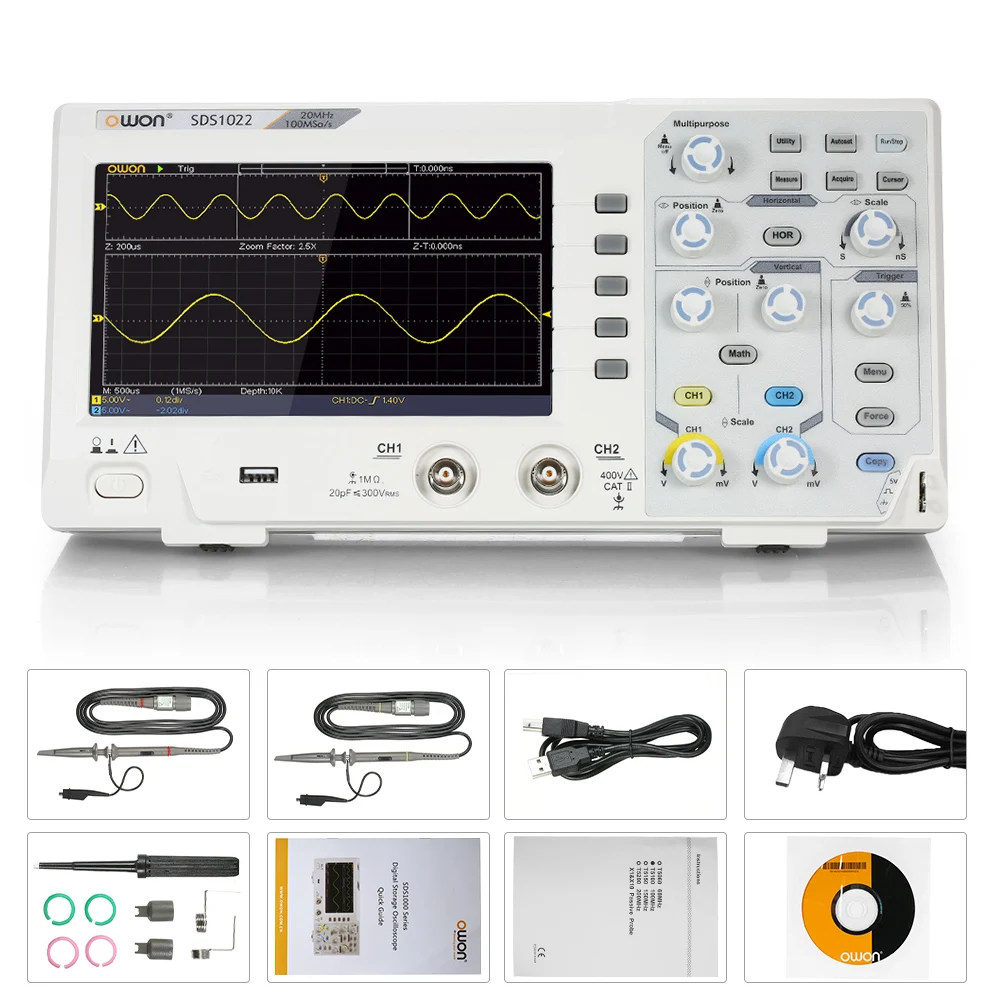

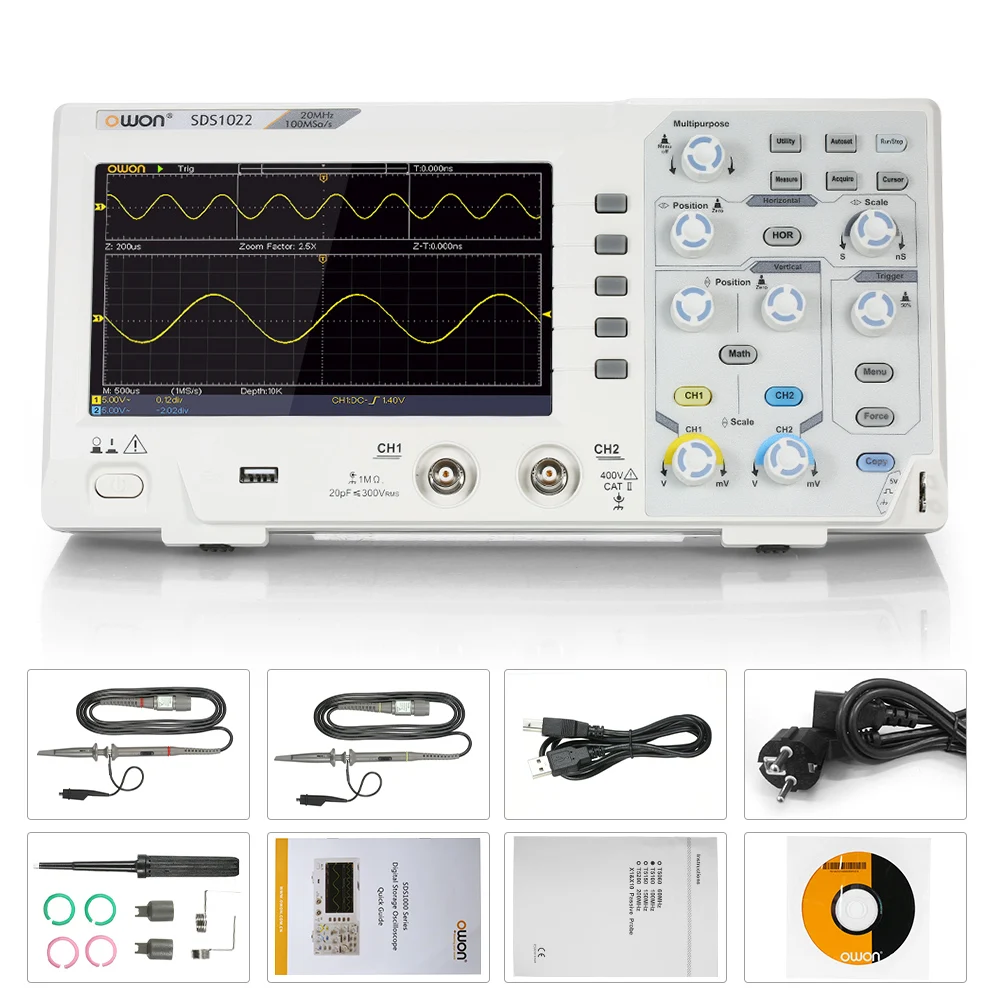

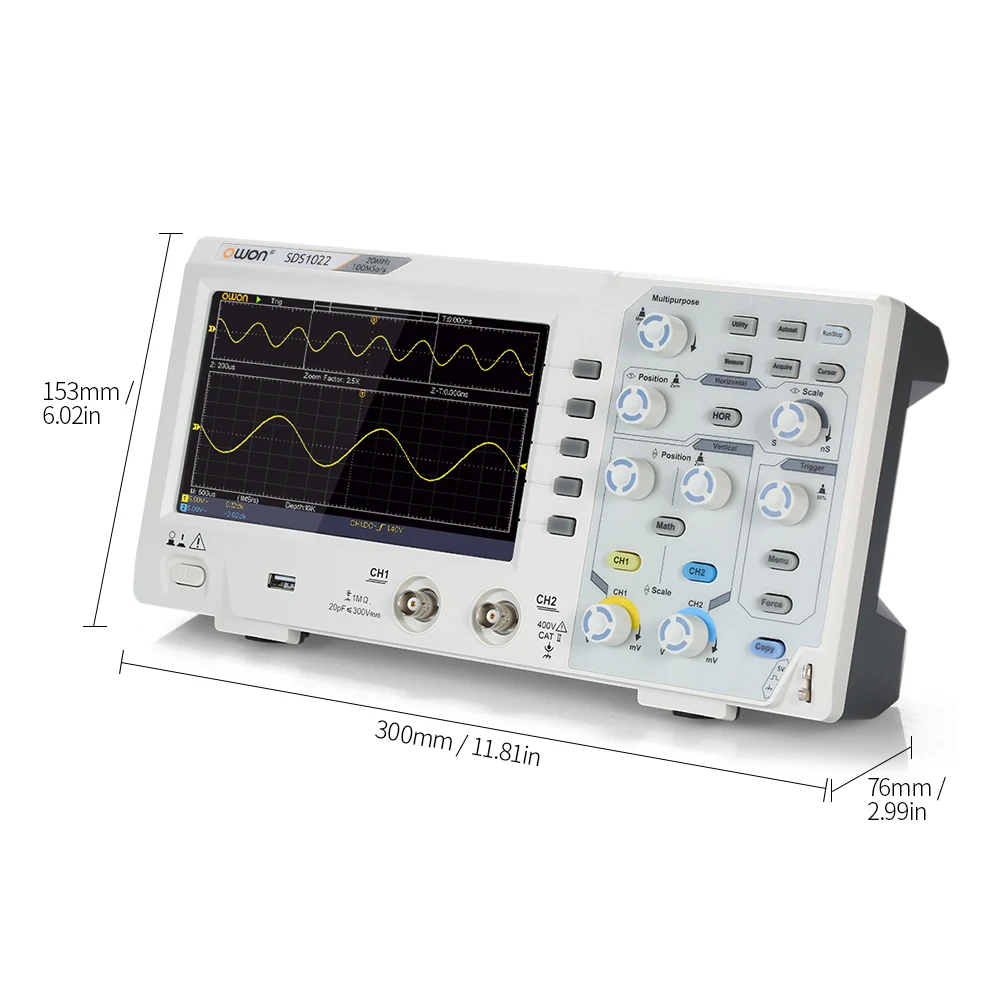

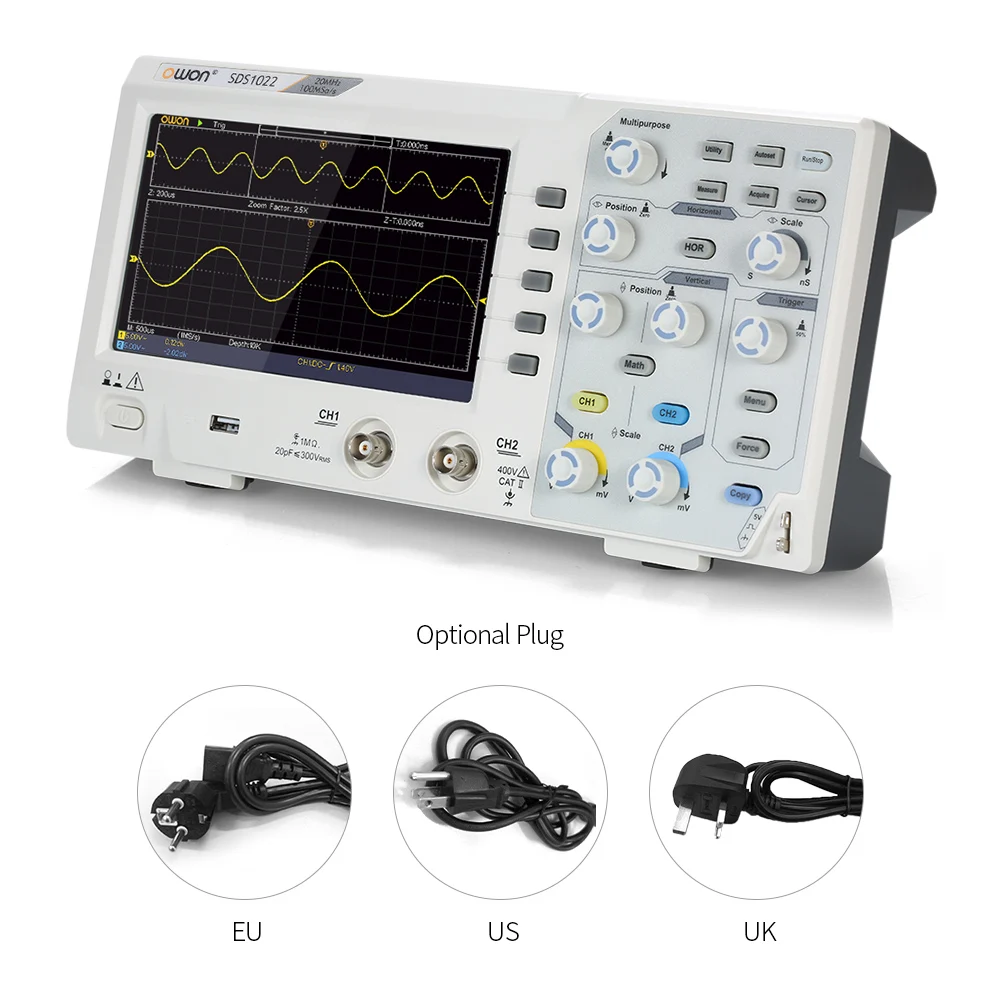

Входное соединение DC, AC и GND Вертикальное разрешение (A/D) 8 бит (2 канала одновременно) Вертикальная чувствительность 5 мВ/дел-5V/div (при вводе) Тип триггера Edge, Video Режим запуска Авто, нормальный и одиночный Уровень триггера ± 5 делений от центра экрана Частота линии/поля (видео) Стандарт NTSC, PAL и SECAM Измерение курсора △V и △T между курсоры Автоматическое измерение Vpp, Vavg, RMS, частота, период, Vmax, Vmin, Vtop, Vbase, ширина, Overshoot, Предварительная съемка, время подъема, время падения, + ширина,-Ширина, + обязанность,-обязанность, задержка A & rarr;B, задержка A & rarr;B Математика формы волны +, -, ×, ÷, Invert, FFT Хранение формы волны 16 сигналов Полоса пропускания листа Полная пропускная способность Разница в фазе фигуры ± 3 градуса Интерфейс связи Usb-хост, usb-устройство Счетчик частоты Доступно Энергопотребление <15 Вт Предохранитель 2A, класс, 250V Питание 220V (вилка стандарта ЕС/Великобритания вилка), 110 вольт постоянного тока (штепсельная Вилка стандарта США), 50/60Hz кошка пижамы для малыша II Тип штекера ЕС/Великобритания/США (опционально) Размер изделия 300*76*153 мм/11,81*2,99 * 6.02in Вес нетто 1403 г/3.09lb Вес посылка 1601 г/3,53lb Посылка с размером 37*18*11,5 см/14,57*7,09 * 4.53in Посылка: 1 * осциллограф 2 * зонд 1 * Powerline 1 * CD 1 * USB кабель 1 * посылка аксессуара 1 * Краткое руководство (на английском языке) Примечание: Пожалуйста, внимательно прочитайте инструкцию на CD, чтобы избежать травм и предотвратить повреждение этого продукта.
Доставка:
1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней. 2. Мы отправляем по Почта Китая, HKpost EMS,DHL,Fedex, в соответствии с вашим выбором при размещении заказов. 3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить проблему. 4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными сборами.
Гарантия:
1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для целей или соответствия описанию, мы можем убедиться, что ваши проблемы решены. 2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем все ваши платежи. 3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
