Технические характеристики

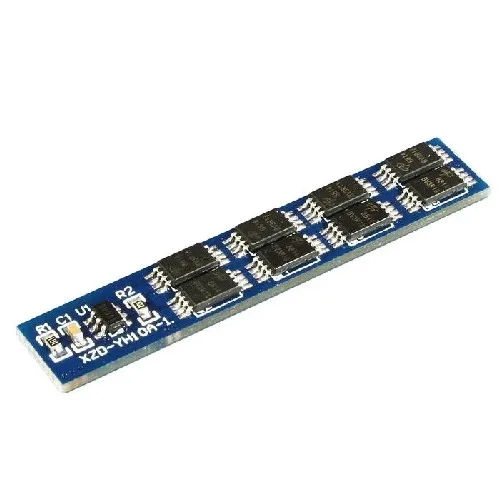

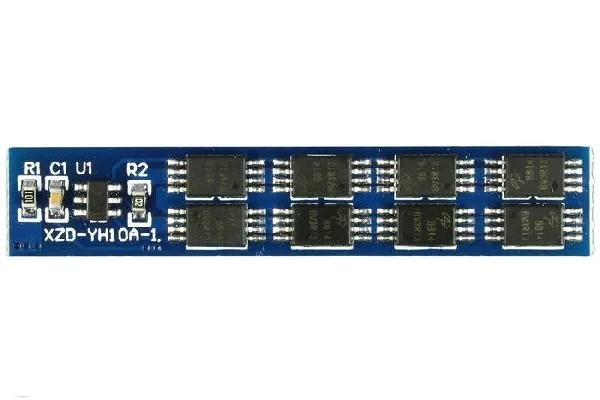

Модель: PCM YH10A-V1. Количество последовательно-соединенных Li-Ion АКБ: 1шт. Номинальное напряжение: 3,7В. Напряжение заряда: 4,25В. Номинальный ток разряда: 10-15А. Максимальный ток заряда:10-15А. Напряжение перезаряда ячейки (VCU): 4,25±0,025В. Время срабатывания защиты: 0,7-1,35с. Напряжение возобновления заряда: 4,05±0,05В. Напряжение переразряда (VDD): 2,4±0,062В. Время срабатывания защиты: 89-167мс. Напряжение возобновления разряда: 3,0±0,1В. Пороговое значение тока (IEC): 12±2А. Сброс защиты: отключение нагрузки. Защита от КЗ: Время срабатывания защиты: 8-16мс Сброс защиты: отключение нагрузки Температура использования: -40°С ... +85°С Размеры,мм: 43,3 х 8 х 2,3мм Вес, гр: 3
Особенности:
- Контроль напряжения на ячейке. При выходе напряжения на ячейке за пороговые значения вся батарея автоматически отключается. - Контроль по току. При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

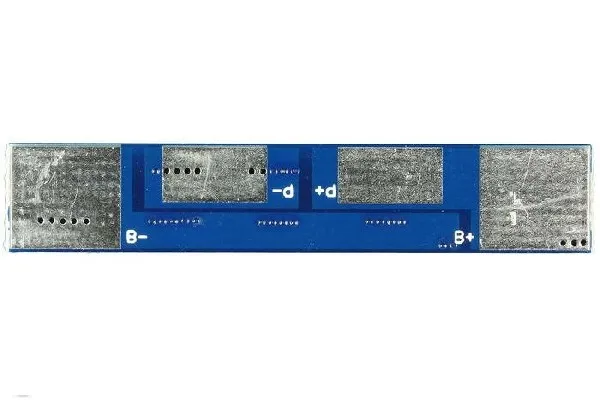

Описание выводов:
" B- " - общий минус батареи " B+ " - общий плюс батареи " P- " - минус нагрузки (зарядного устройства) " P+ " - плюс нагрузки (зарядного устройства)
