Векторный анализатор сети GS400 4 дюйма SAA2 3G NanoVNA V2 GPS антенный анализатор

Особенности:

1. Используйте 0.5ppm TCXO: для обеспечения точности частоты высокочастотных измерений с помощью сетевого анализатора 0.5ppm TCXO.

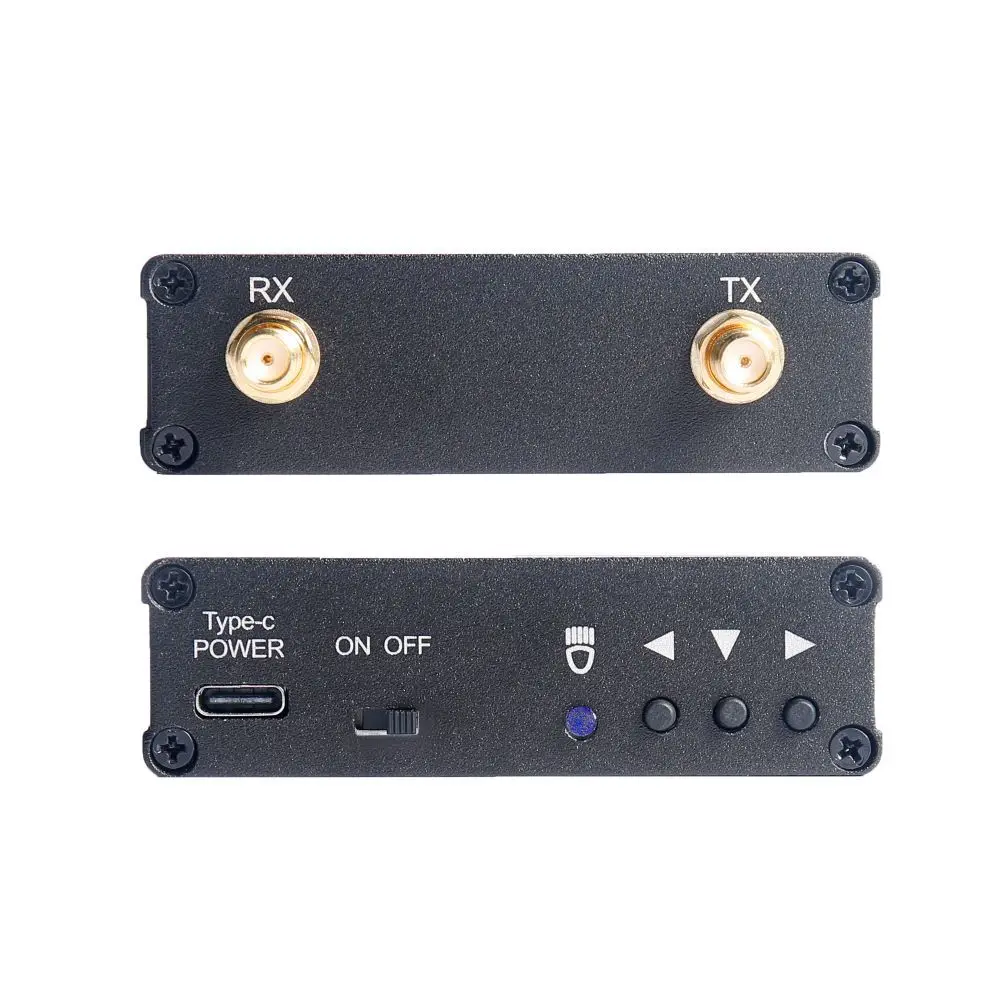

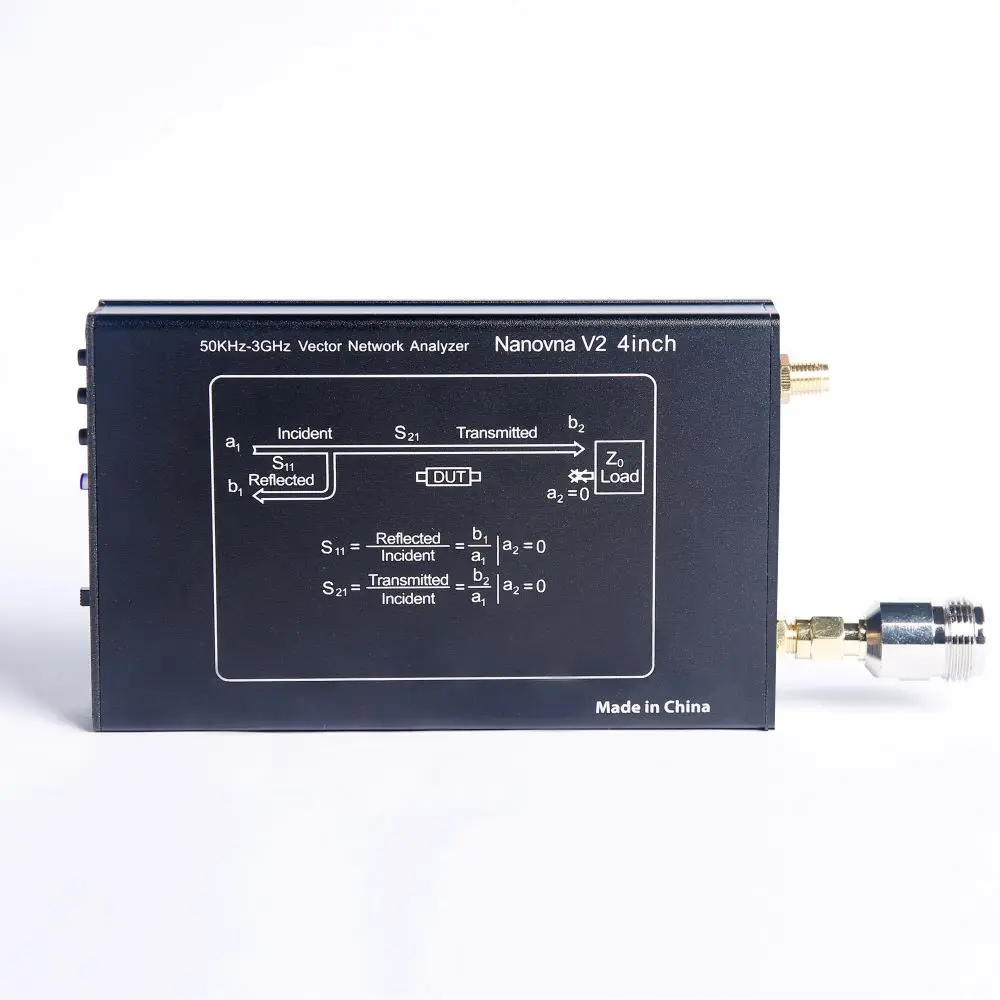

2. Он использует Изысканный Защитный корпус из алюминиевого сплава, с разумной структурой и удобной работой, которая может полностью защитить внутреннюю прецизионную цепь и имеет более разумное определение внешнего интерфейса.

3. Высокопроизводительный калибровочный набор: сетевой анализатор оснащен высокопроизводительным калибровочным комплектом для обеспечения того, чтобы калибровочный SWR был менее 1,03, когда он достигает 3 ГГц.

4. Хорошая амплитуда и стабильность фазы: 2 настраиваемых высокопроизводительных SS405 SMA RF кабелей могут обеспечить хорошую амплитуду и стабильность фазы.

5. Обновленный светодиодный двухцветный Кристальный индикатор

6. Он принимает последний кабель для передачи данных типа c, который может подключаться к компьютеру с лучшей производительностью.

7. Легко носить с собой: оснащен передовой пластиковой наружной упаковкой, сетевой анализатор легче переносить и хранить.

Описание товара:

Для * GS-400 V2 Pro 4 дюйма вектор сетевой анализатор

На основании лицензионного соглашения LGPL NanoVNA V2 3GHz разработала и произвела векторный сетевой анализатор, который легче переносить и использовать на основе дизайна OwOComm. Анализатор векторной сети, используемый для * SAA-2 / NanoVNA, использует пользовательский интерфейс, аналогичный тому, который используется для NanoVNA, но использует другую техническую архитектуру. Сетевой анализатор для SAA-2 / NanoVNA V2 не будет загружать данные начальной калибровки при запуске и не будет автоматически вставлять данные калибровки после того, как пользователь изменит частоту. После каждого запуска и изменения частоты необходимо повторно отозвать данные калибровки. Пожалуйста, внимательно прочитайте инструкции перед использованием, чтобы избежать повреждения оборудования.

Характеристики:

Модель: GS-400 V2 Pro

Частотный диапазон: 50 кГц-3 ГГц

Частотный Допуск: менее 2ppm

Стабильность частоты: менее 0,5 ppm

Системы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)

S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)

Скорость сканирования: 100 точек/сек

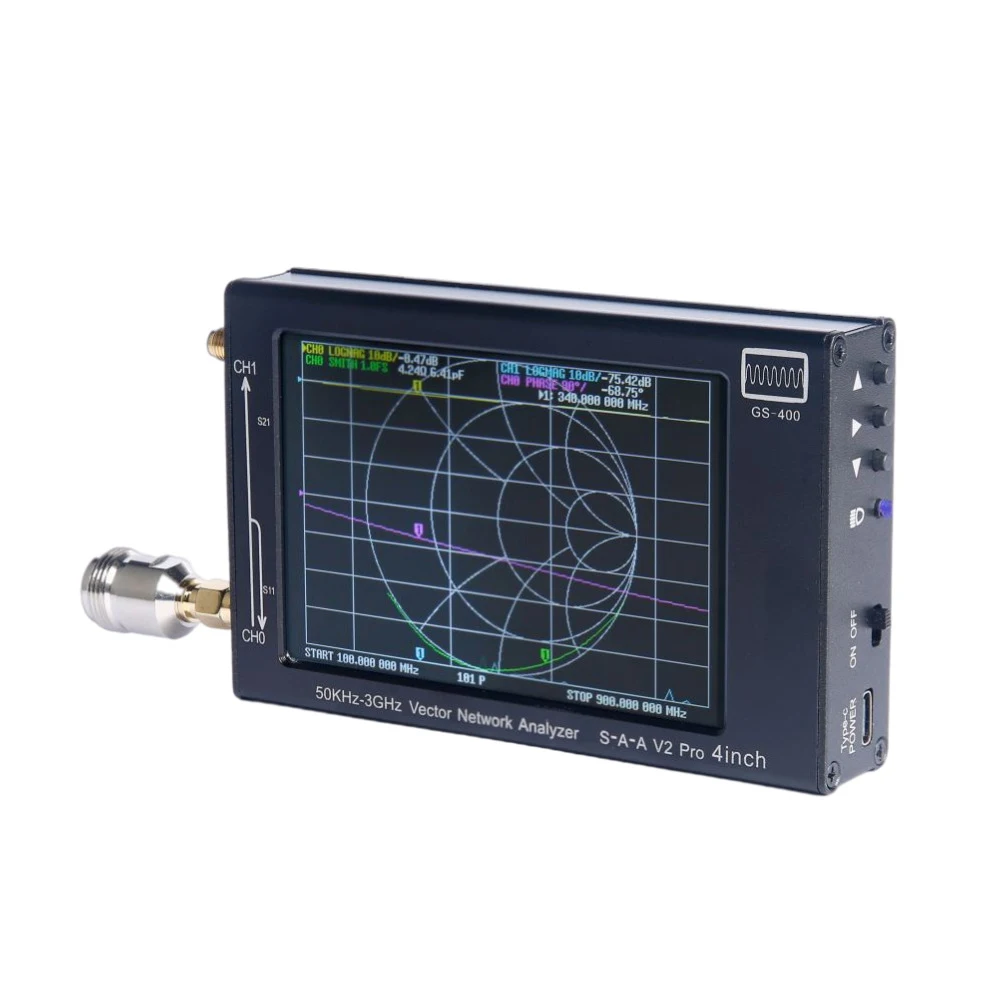

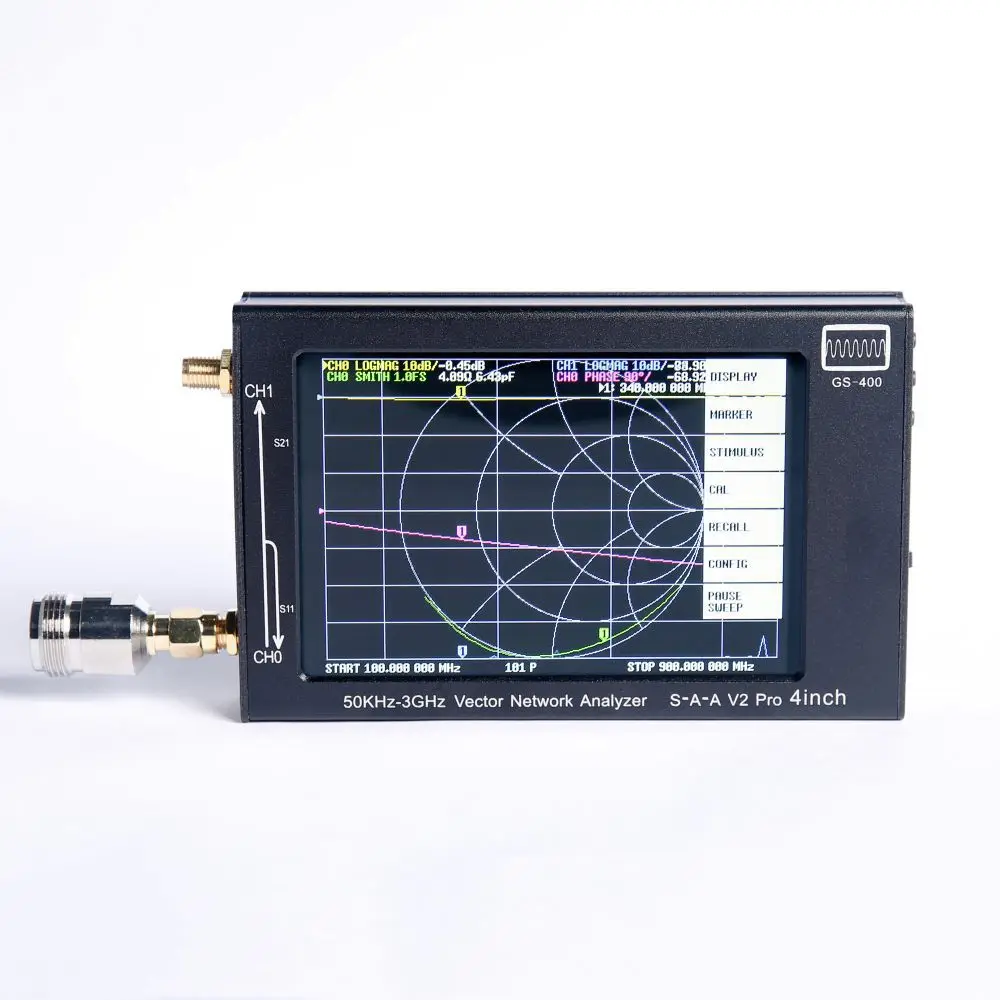

Дисплей: около 4,0 дюйма ЖК-дисплей на тонкопленочных транзисторах на тонкоплёночных транзисторах (320RGBx480 разрешение и 65Kcolor)

USB интерфейс: USB Type-C Режим связи: CDC (серийный)

Источник питания: USB, максимальный зарядный ток 1A

Аккумулятор: литий-ионный аккумулятор 2000 мАч (сертифицирован по морю и воздуху)

Батарея Разъем: JST-XH 2,0mm Максимальный сканирование точки (на устройстве): 201

Максимальная точка сканирования (USB): 1024

Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dBtyp

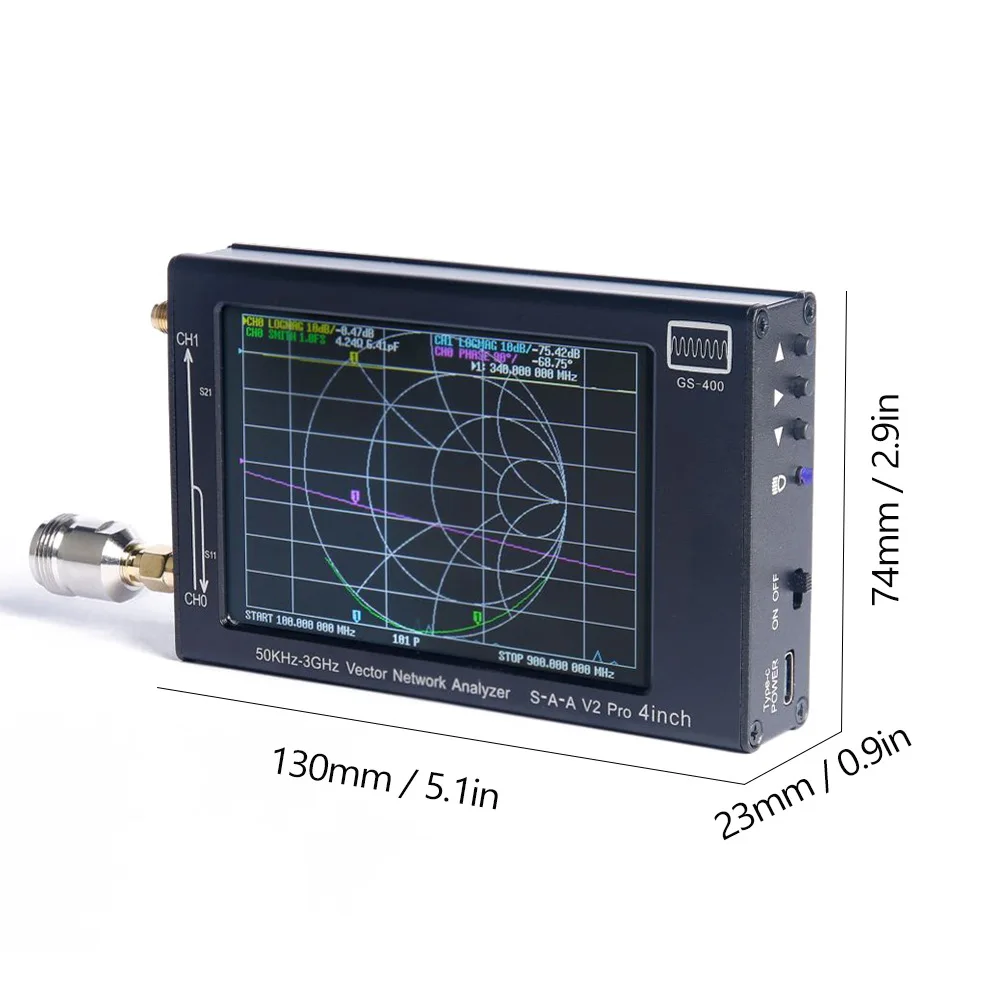

Порт 2 обратная потеря (3 ГГц): минимум 13 дБ Размер проекта: 142x75x23 мм/(5,1 x2.9x0.9in)

Вес продукта: 208 г/(7,4 унций. av)

Размер упаковки: 250 × 142 × 40 мм/(9,7*5,6 * 2in)

Вес посылка: 470 грамм (17 унций в среднем)

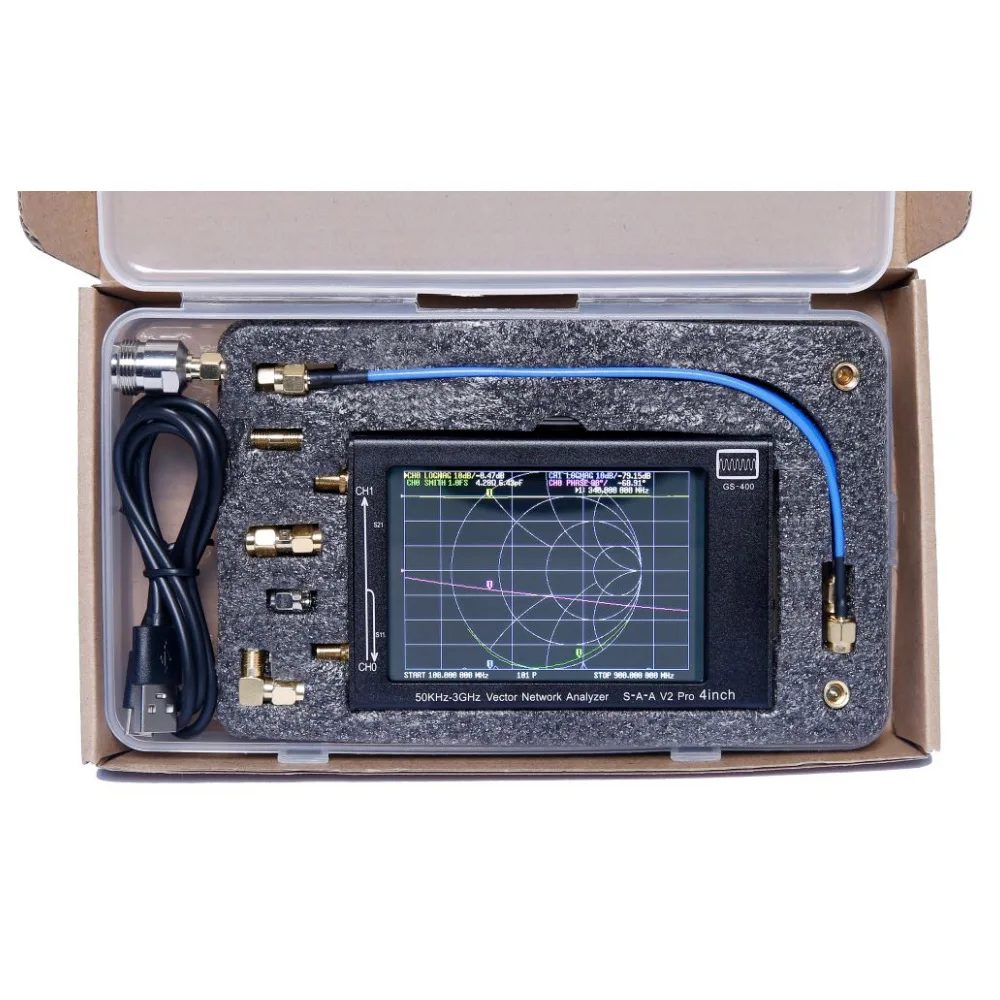

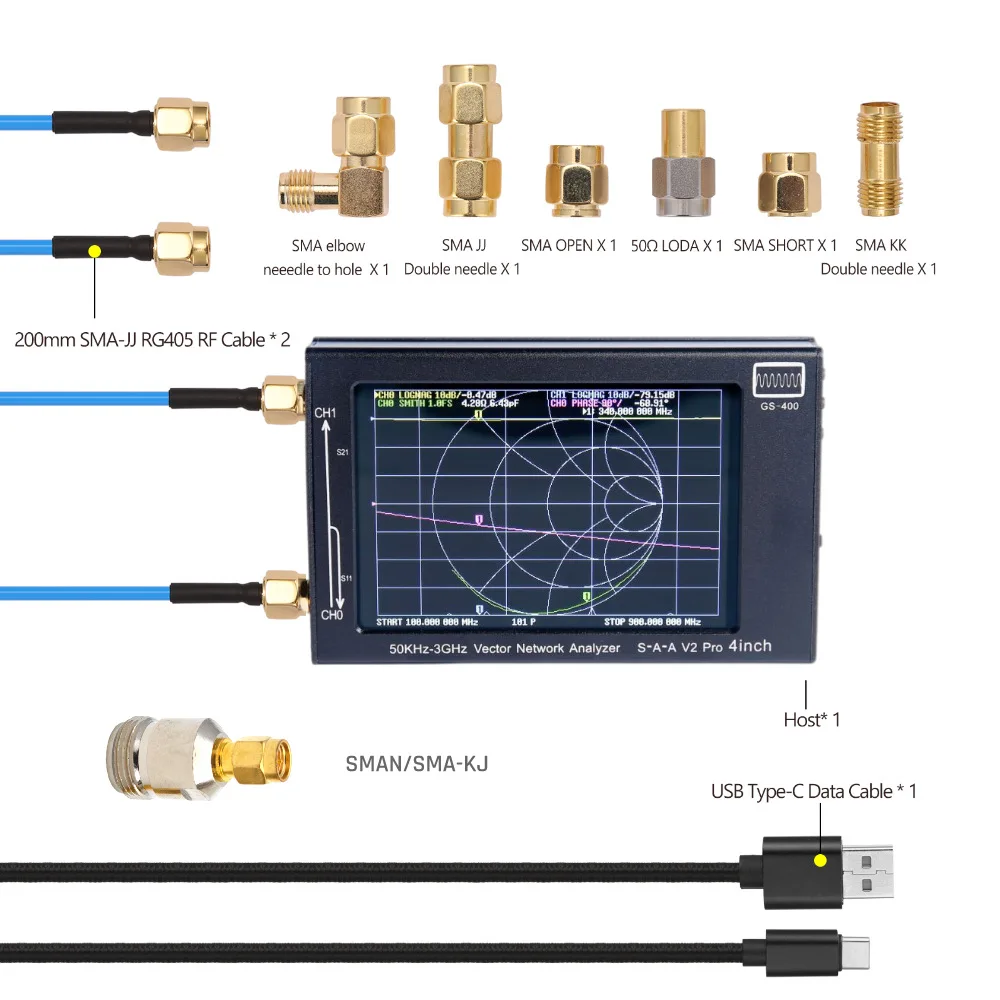

Упаковочный лист:

1 * GS-400 V2 Pro векторный сетевой анализатор хост

1 * USB кабель для передачи данных Type-C

2 * SMA кабель прямой соединитель

1 * SMA Простая калибровка открывается

1 * SMA Простая калибровка короткая

1 * SMA простой набор калибровки будет загружен

1 * SMA Гнездовой соединитель к женскому соединителю

1 * N Женский адаптер SMAN/SMA-KJ

Примечание:

VNA-QT совместимая с программным обеспечением система: Linux, Windows (7 +), Mac OS

1. Загрузка программного обеспечения: https://github.com/nanovna/NanoVNA-QT/releases

2. Руководство пользователя: https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf
