1: Малый размер и сильная функция, можно настроить алгоритм, SPI или методы беспроводной передачи
2: с ЖК-дисплеем, можно управлять кнопками, удобно для обнаружения Оптического Оборудования, вдали от компьютера

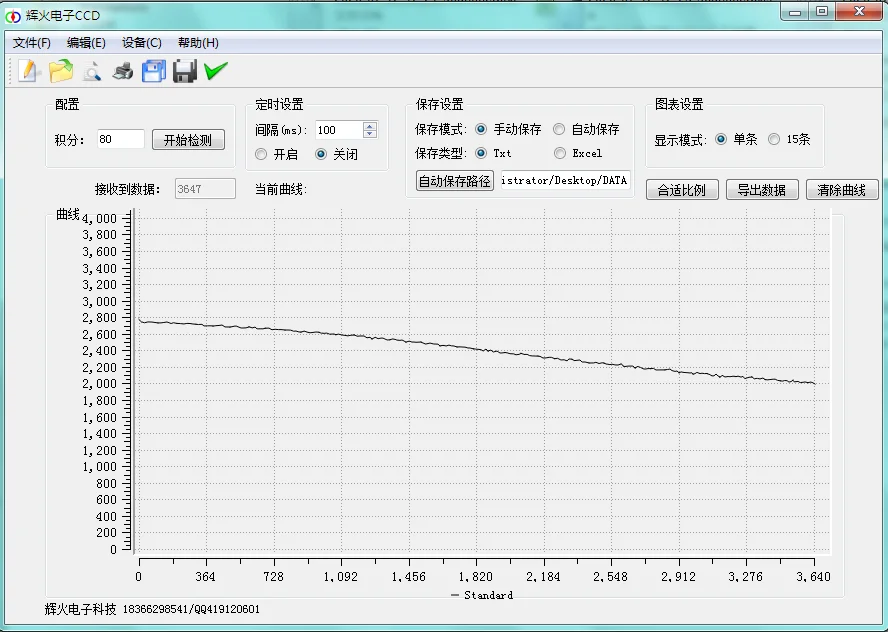

3: Вы также можете использовать компьютер для контроля времени экспозиции, сбора данных и так далее через хост-компьютер.
4: Отправьте загрузок Переходник USB кабель, ЖК-дисплей экран, 1,5 дюйма, CCD линейного массива и драйвер платы отделены друг от друга, это более удобно для испытания в различных условиях.
5: Пожалуйста, свяжитесь со службой поддержки клиентов для настройки, простой обработки данных, сотни раз в секунду, прямой последовательный порт или результаты ЖК-дисплея.
6: Команда последовательного порта: по умолчанию скорость передачи данных 921600 бод.

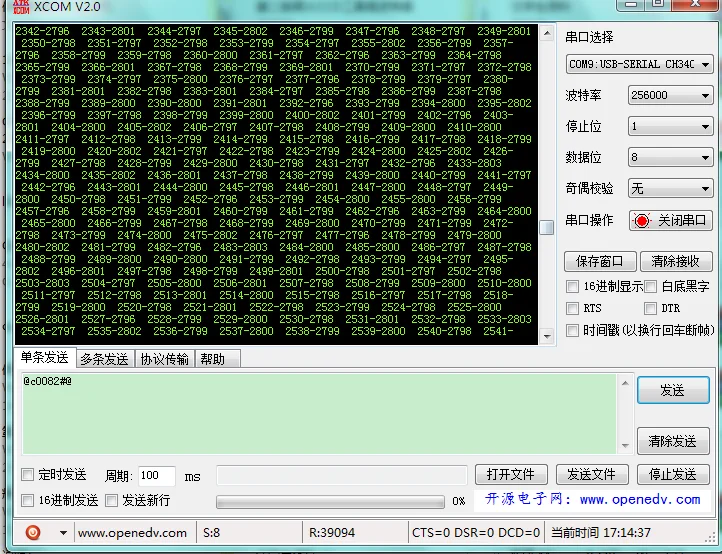

Протокол связи, отправить @ c **** # @, где **** четырехзначный десятичный номер (все отправленные символы в формате ASCII), изменение значения **** может достичь различных функций, передачи, И изменения времени интеграции и т. Д. Скорость передачи данных составляет 256000.0080,@ c0080 # @, чтение командной передачи шестигранный заголовок кадра: 0x3c,0xc3,0x33,0xccКонец рамы: 0x4f, 0x4b0082,@ c0082 # @, чтение команды с координатом ASCII кода
0083,@ c0083 # @, Включите светильник платы
0084,@ c0084 # @, выключите светильник платы
0000,@ c0000 # @, прочтите команду 10us0001,@ c0001 # @, прочтите команду 20us0002,@ c0002 # @, прочтите команду 50us0003,@ c0003 # @, прочтите команду 100us0004,@ c0004 # @, прочтите команду 200us0005,@ c0005 # @ ', чтение команды 500us0006,@ c0006 # @, прочитайте команду 1ms0007,@ c0007 # @, прочтите команду 2ms0008,@ c0008 # @, прочтите команду 5 мс0009,@ c0009 # @, прочтите команду 10 мс0010,@ c0010 # @, прочтите команду 20 мс0011,@ c0011 # @, прочтите команду 50ms0012,@ c0012 # @, прочтите команду 100 мс
2: могут быть настроены, такие как измерение размера, уровень жидкости, измерение плотности, измерение положения, измерение лазерного луча и так далее.

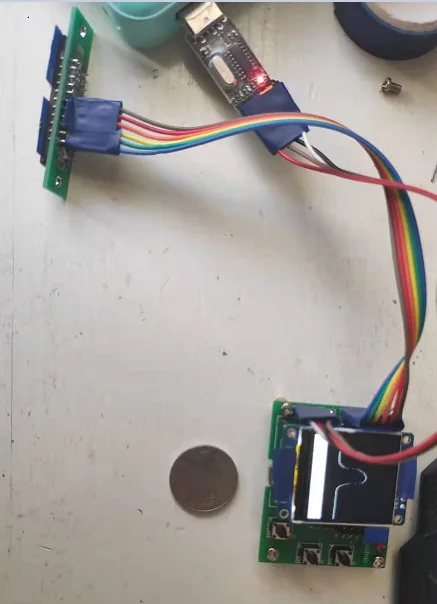

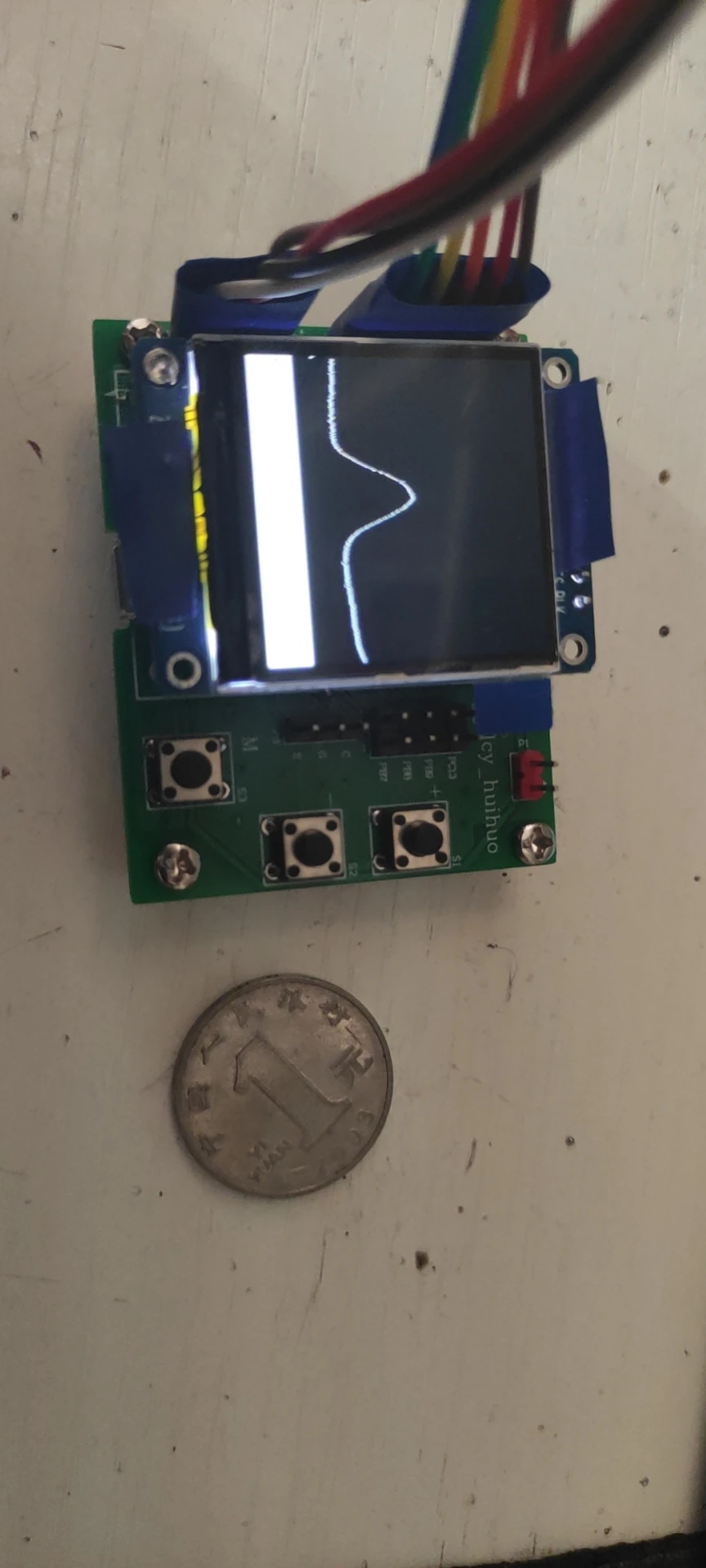

На изображении ниже показано изображение синей ленты, имитационной полосы и линейной CCD.
Малыша уплотнение является простым направленный светильник источник, они не добавляются в объекте, который нужно измерить, добавьте измеренный объект inCCDUpper светильник интенсивность карта, вы увидите, что край очень крутая, после простой обработки, то есть, размер объекта может быть точно измерен.

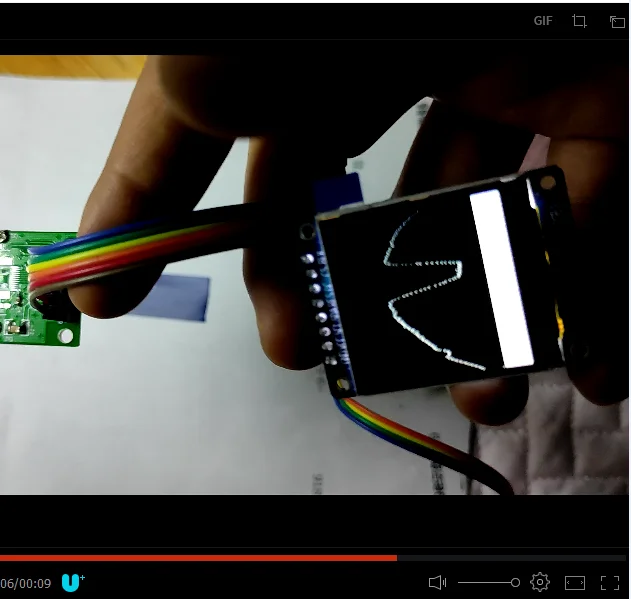

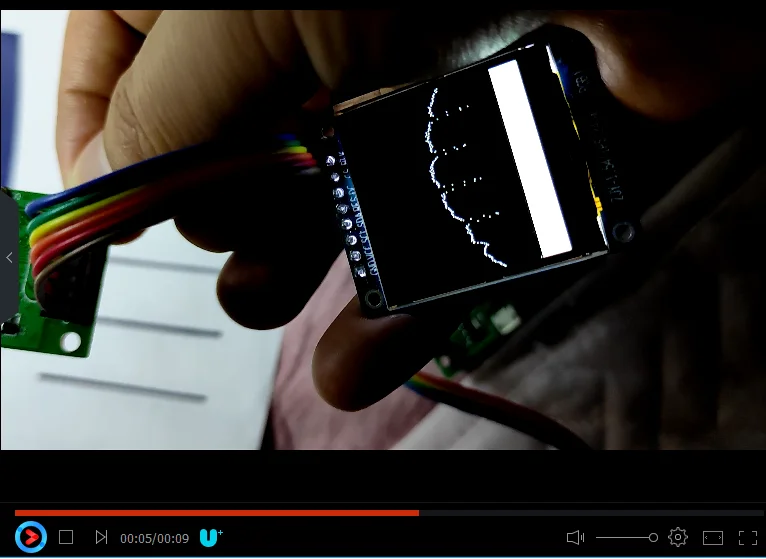

На рисунке ниже показаны тонкие линии, нарисованные на бумаге, сформированное изображение.

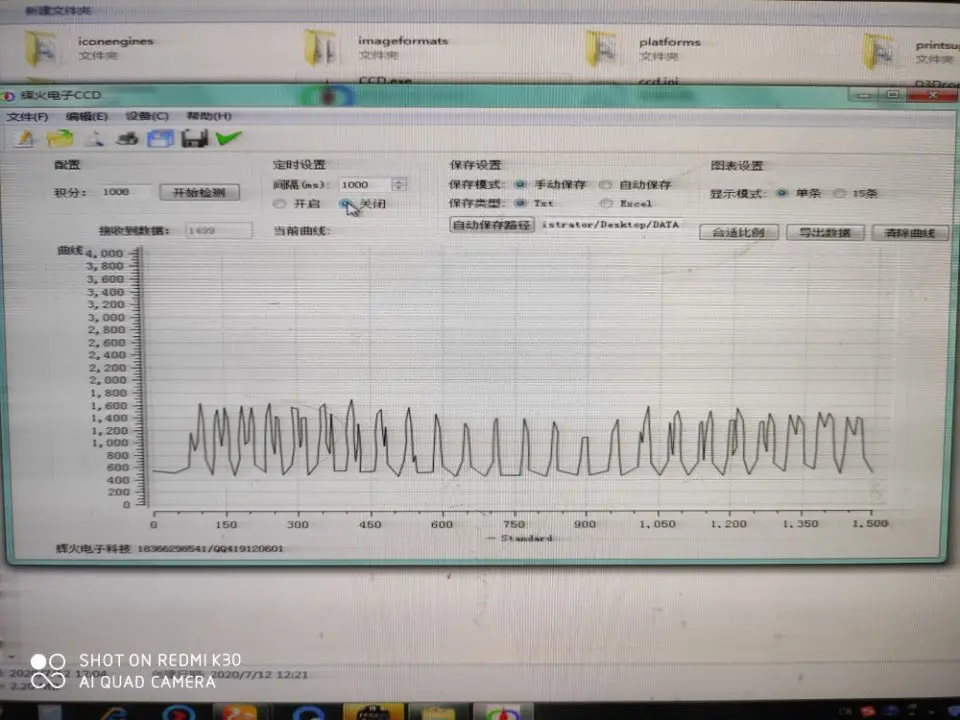

На рисунке выше показаны, пин-код, фотографии. Схема, передаваемая верхним компьютером.

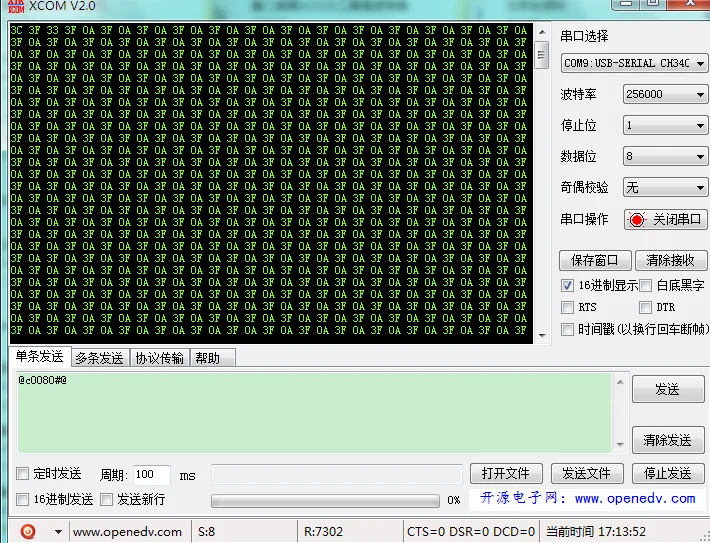

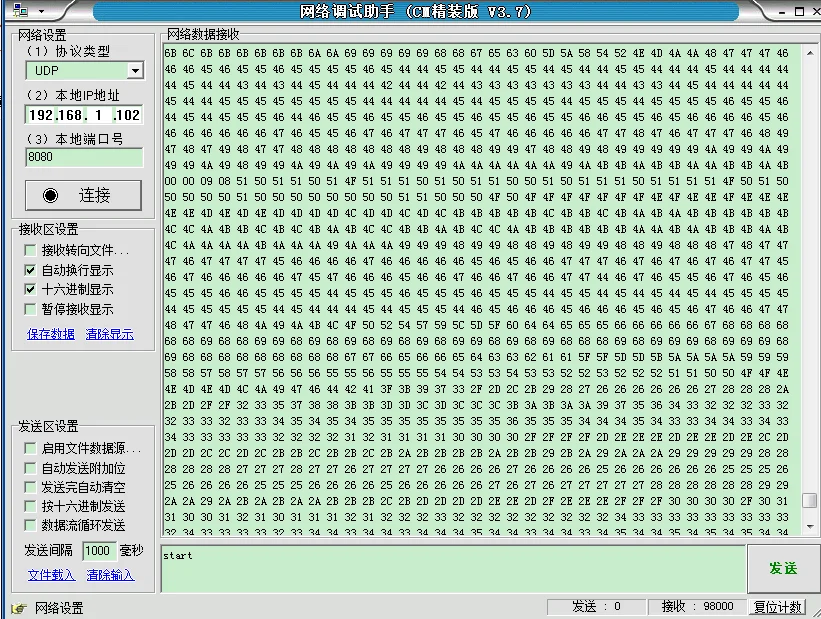

Serial port assistant @ c0080 # @ Инструкция по считыванию, формат чтения 16binary data, как показано на рисунке, 0A3FThat-форма a12Binary pixelADSampling value.
Настраиваемые Ethernet,USBtransmission, такие как индивидуальные Ethernet, в секунду 100 кадров влево и вправо, скорость USBThe может быть быстрее
