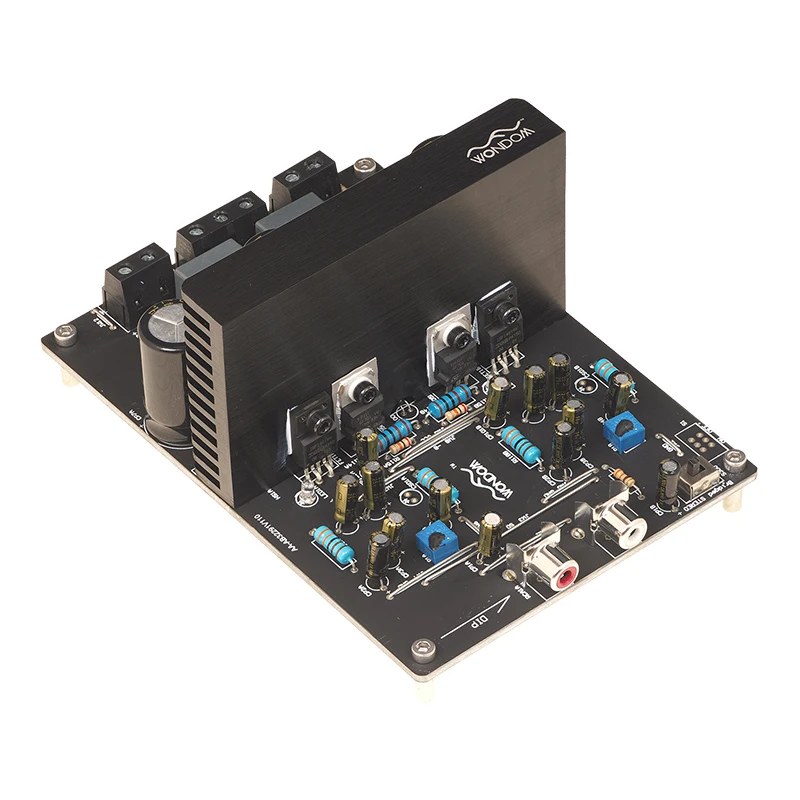

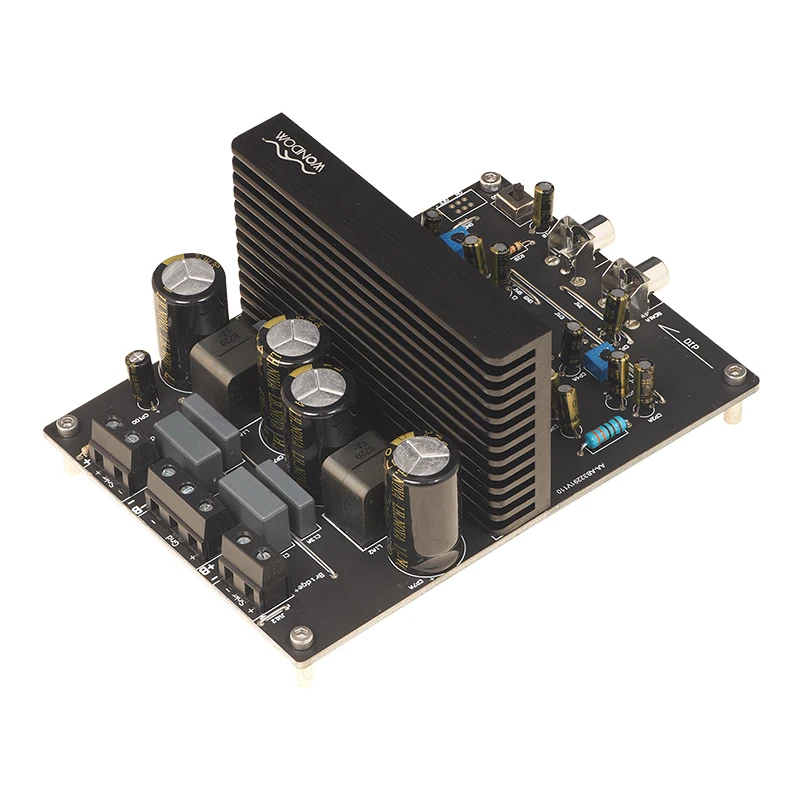

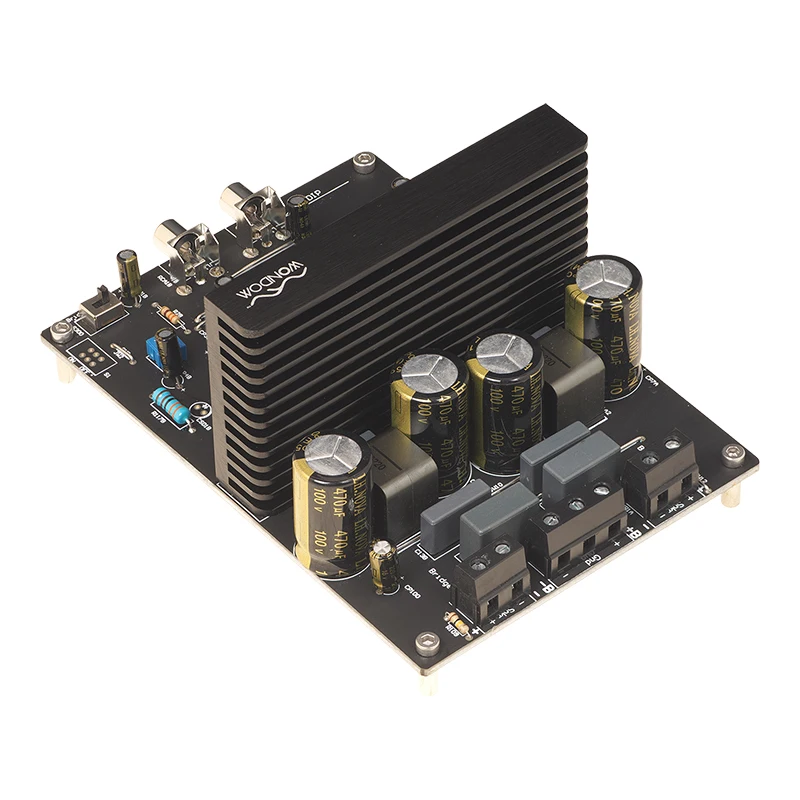

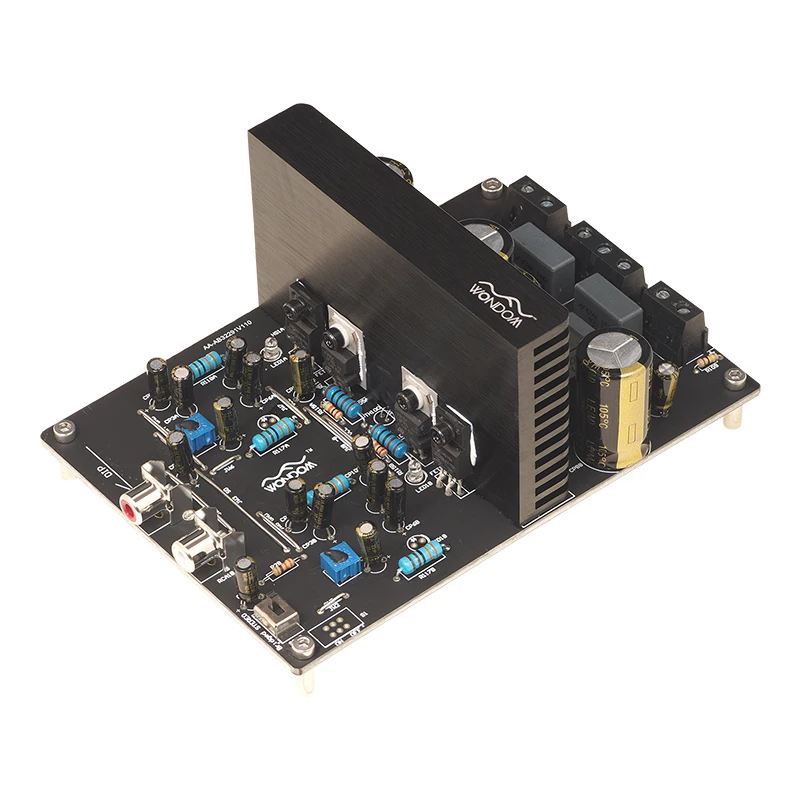

WONDOM 2x250 Вт 8 Ом Плата усилителя звука класса D, стереомодуль усилителя-IRS2092 для домашнего динамика сделай сам

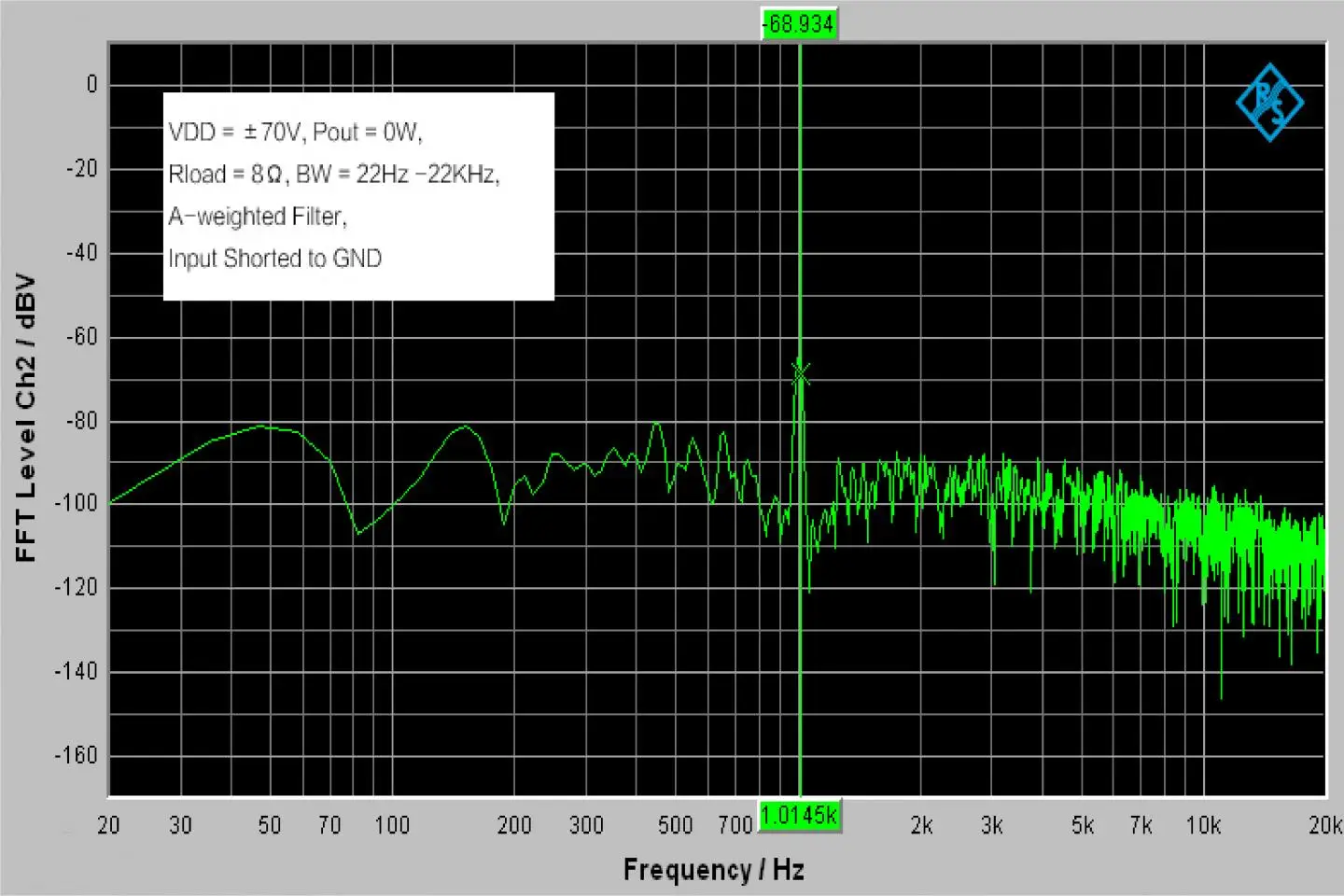

Этот стерео усилитель средней мощности использует высокопроизводительный IRS2092 IC и способен поставлять выходную мощность 250 Вт на канал в нагрузку 8 Ом. Давая полное воспроизведение топологии класса D и преимуществ IC IRS2092, эта плата усилителя звука отличается высокой эффективностью, так как 92% и высоким качеством звука с низким искажением и низким уровнем шума. Простая установка, средняя выходная мощность и высокая надежность делают эту аудио-усилительную плату подходящей для домашнего аудио, аудио, громкоговорителей, автомобильного аудио и требовательных промышленных приложений, таких как физиотерапевтические аппараты, подводная акустика. Для этой платы усилителя требуется Двойной источник питания, предполагаемый диапазон электропитания ± 60 в-± 80 в.Высокое качество звукаБлагодаря выделенному дизайну макета печатной платы, тщательному отбору компонентов и внимательной отладке инженеров, эта плата усилителя звука средней мощности имеет высокую производительность звука с THD + N, а также 0.004% @ 8 Ом, 1 Вт, 1 кГц. Таким образом, этот модуль может обеспечить довольно мощный, теплый и чистый звук.Гибкие характеристики нагрузки и широкий диапазон нагрузкиЭтот модуль усилителя звука имеет гибкие характеристики нагрузки с оптимизацией в частотном отклике. Он был протестирован в лаборатории с индуктивной нагрузкой, такой как катушка, емкостная нагрузка и резистивные нагрузки, чтобы убедиться в его стабильности и производительности. Благодаря низкому выходному сопротивлению, эта плата усилителя звука поддерживает широкий диапазон нагрузки, который может работать стабильно даже при нагрузке 1 Ом без воздействия характеристик нагрузки громкоговорителей.Отказ от ответственности: необходимо обратить особое внимание на любые операции с чисто индуктивными и емкостными нагрузками. Рекомендуется отправить нам запрос по электронной почте, чтобы подтвердить совместимость системы с нами, прежде чем использовать его для управления такими нагрузками.Ширина полосы пропускания 10 Гц-22 кГцСерия IRS2092 может работать с широкой полосой пропускания от 10 Гц до 22 кГц с бескомпромиссным частотным откликом и аудио производительностью, не только отвечает требованиям аудио системы, но также удовлетворяет специальные требования некоторых приложений, таких как физиотерапевтические аппараты, подводная акустика и так далее. С десятилетним опытом и опытом, конечно, электроника стремится предоставить лучшие возможные решения для аудио-любителей или промышленных клиентов. Для любых приложений, не связанных с аудио, клиентам предлагается отправить запрос по электронной почте, чтобы убедиться, что электроника для подтверждения совместимости системы.Двойной источник питанияЭта плата усилителя звука IRS2092 требует двойного источника питания, в котором чехол, источник питания выделяет свое полное выходное напряжение на одну рейку, обеспечивая выходную мощность усилителя. Принимая во внимание решение по энергопотреблению и экономя стоимость материалов клиентов, конечно, электроника обеспечивает подходящее решение для источника питания, как с помощью выпрямителя и трансформатора. Со входом двойной 115V, который может быть одновременно как 110/115V или серийные номера как 230/240V вход переменного тока, трансформатор может обеспечивают двойную 48V, каждый 1000VA, И двойной вспомогательный выход 15 в с максимальной нагрузкой 1,25 А в каждой катушке к выпрямителю, который может преобразовать входное напряжение переменного тока в отдельные положительные выходы постоянного и отрицательного напряжения постоянного тока. Эта комбинация обеспечивает максимальное напряжение ± 67 в, что отвечает большинству требований к аудиоприложениям.PBTL настраиваемыйЭтот модуль усилителя звука поддерживает конфигурацию в виде стереодинамического режима или моно-режима, который просто достигается за счет настроек двух переключателей, представленных на плате, что экономит большую инженерную стоимость и ценное время. Один продукт, два режима работы, что является экономически эффективным.Высокая надежность и длительный срок службыКрепкий радиатор устанавливается на доске для достаточного отведения тепла, чтобы избежать повреждения, вызванного перегревом. Полная схема защиты, такая как защита от перегрева, защита от перегрузки по току, перенапряжения и офсетная защита постоянного тока, оснащена на этой плате для высокой надежности и длительного времени службы.Отказ от ответственностиОбратите внимание, что этот аудио усилитель предназначен для аудио приложений. Пожалуйста, не используйте его в неаудиоприложениях. Если вам нужны усилители для приложений без звука, пожалуйста, свяжитесь с нами. Мы предоставим Вам полный набор аудио решений с специальной оптимизацией в конкретных требованиях по частоте, защите или выходному напряжению различных приложений.Посылка включает в себя1 шт. AA-AB32291

Особенности:

Выходная мощность

250 Вт при 8 Ом ± 70 В постоянного тока THD + N 10%

180 Вт при 8 Ом ± 70 В постоянного тока THD + N 1%

Активный индикатор

1 Ом стабильная конструкция

PBTL/BTL переключаемый

Широкая полоса пропускания от 10 Гц до 22 кГц

Защита от перегрузки по току

Защита от перегрева

Защита от смещения постоянного тока

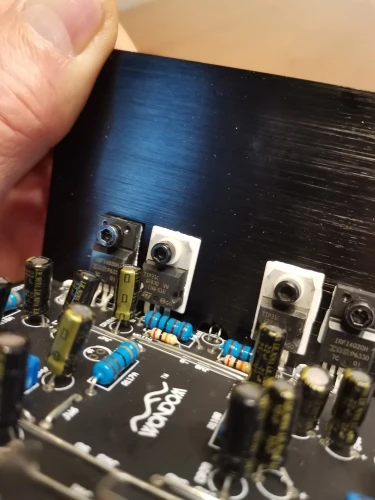

Оптимизированная конструкция радиатора

4-винт простая Установка

Вес: 576 г/1,27 фунтов (± 10%)

Размеры: 6,00x4,50x2,5 дюйм (ов)

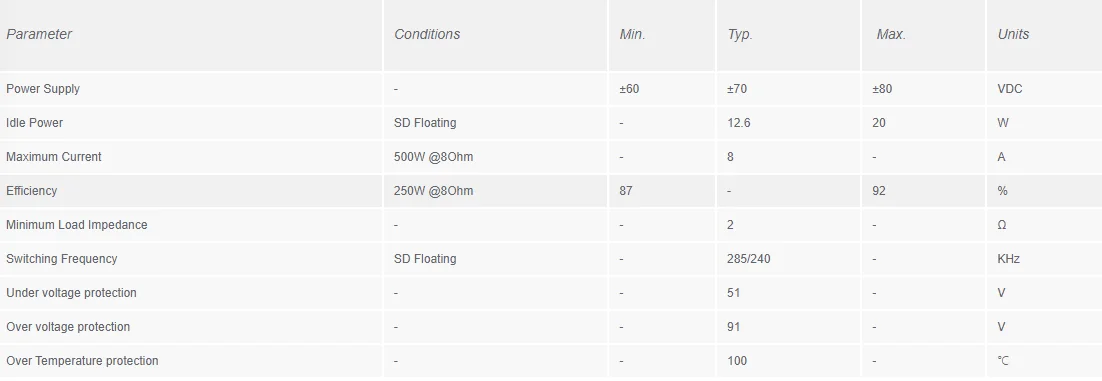

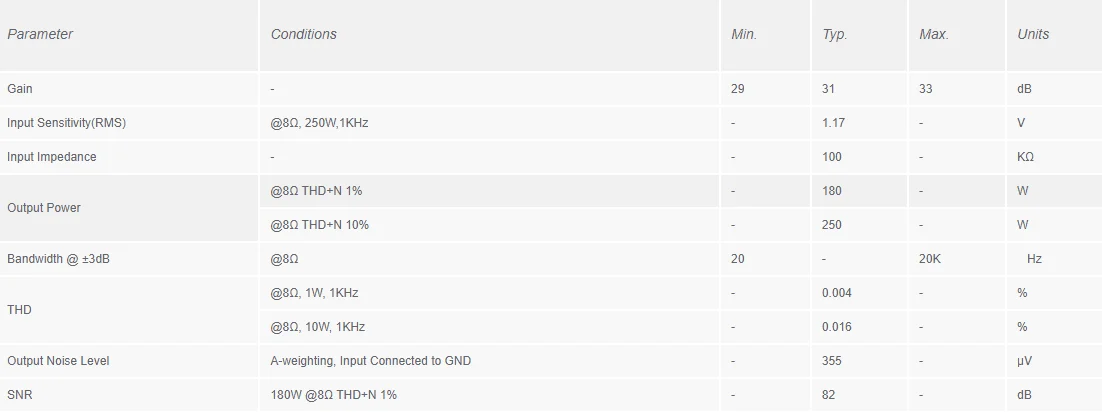

Параметры

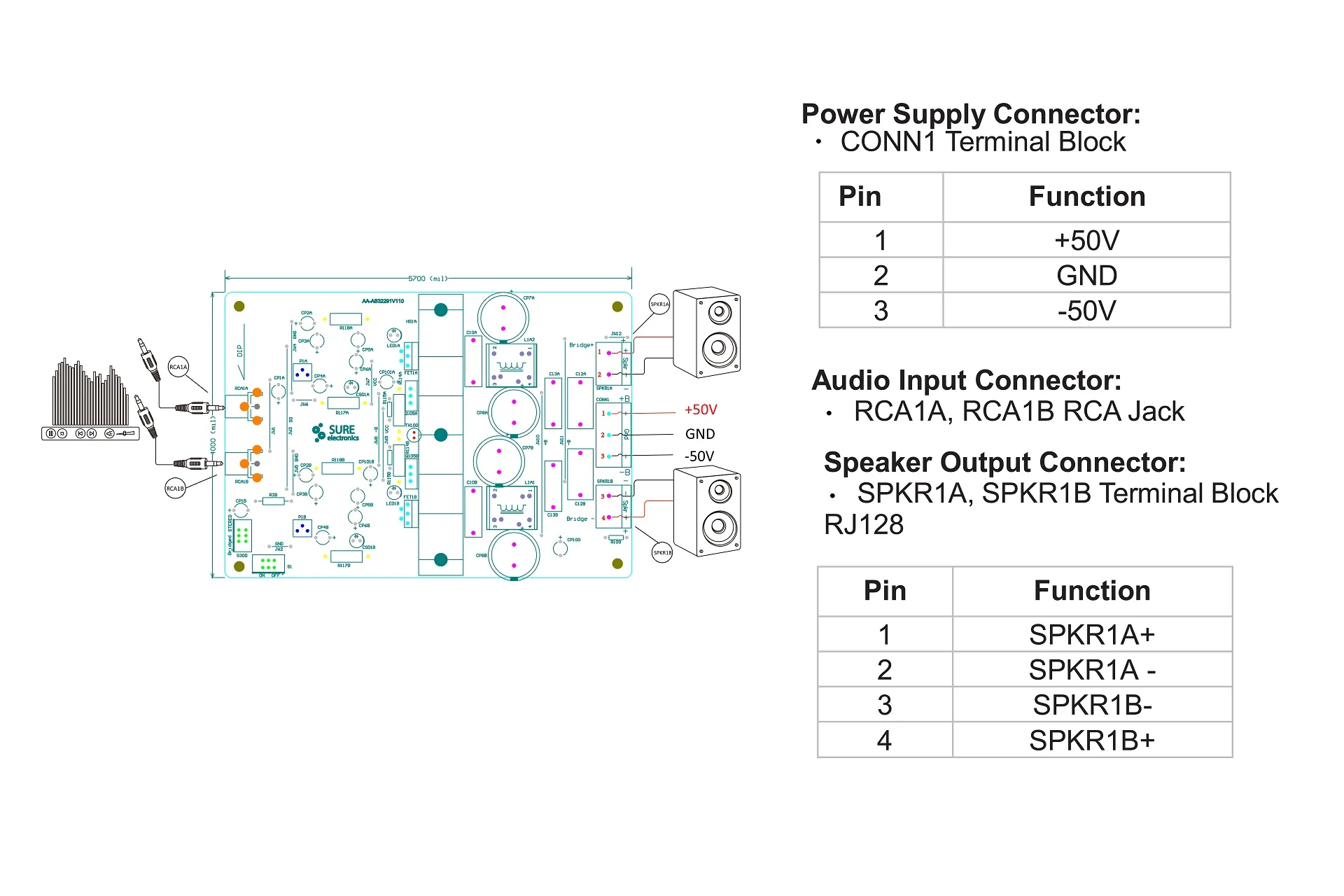

ПодключениеПроизводительность
