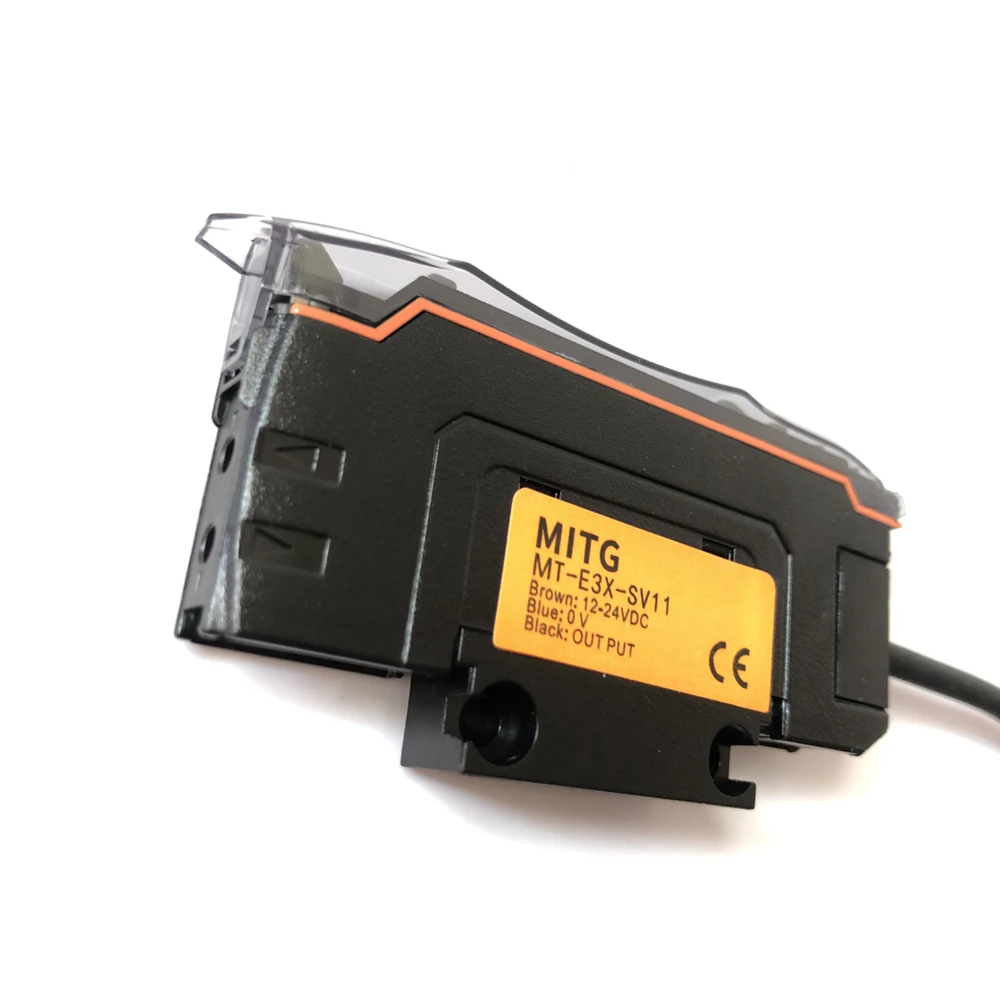

1. Параметры продукта

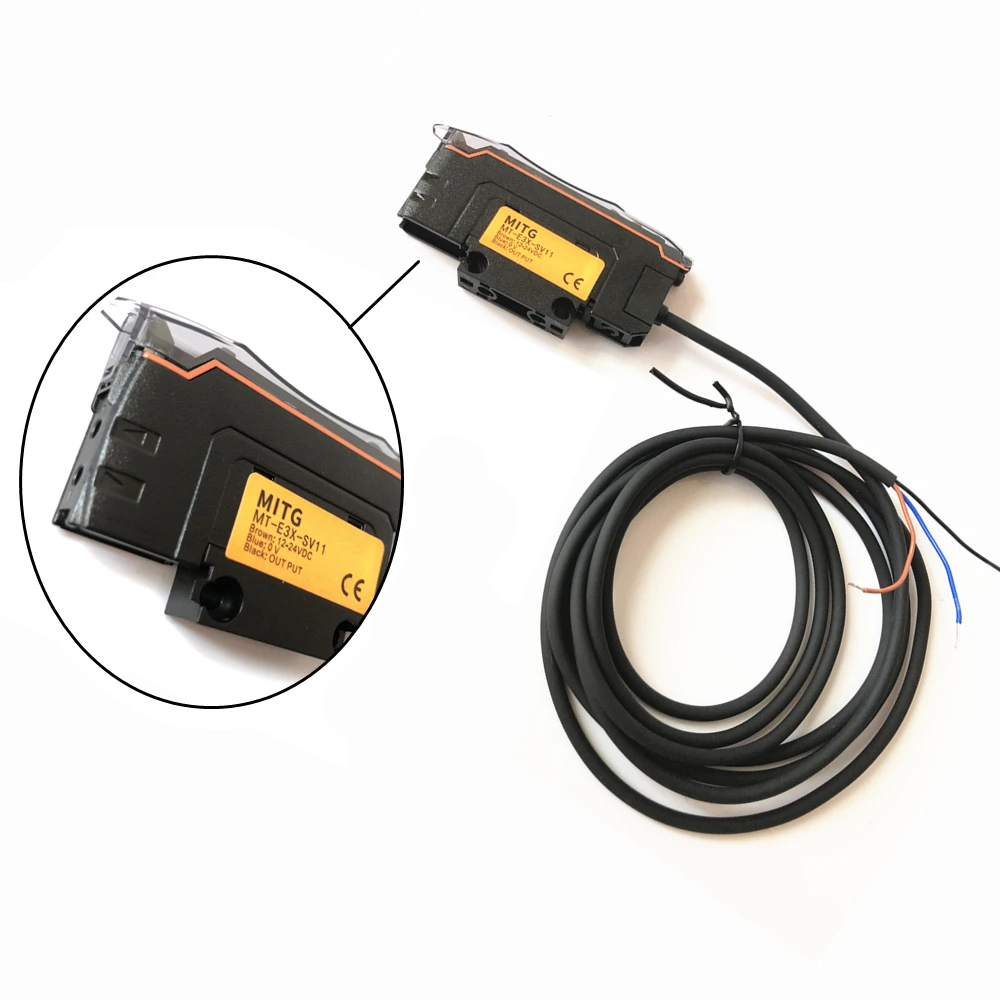

-Название: Волоконно-оптический усилитель-модели усилителя: MT-E3X-SV11 NPN, MT-E3X-SV11 PNP-Расстояние обнаружения:100 мм для диффузного типа отражения,200 мм для типа сквозного луча-Длина волны излучаемого Красного светильник: 620 нм-Способ регулировки чувствительности: кнопка-Рабочее напряжение: 12 ~ 24 В постоянного тока-Макс. Выходной ток: 200 мА-Длина кабеля: 2 метра

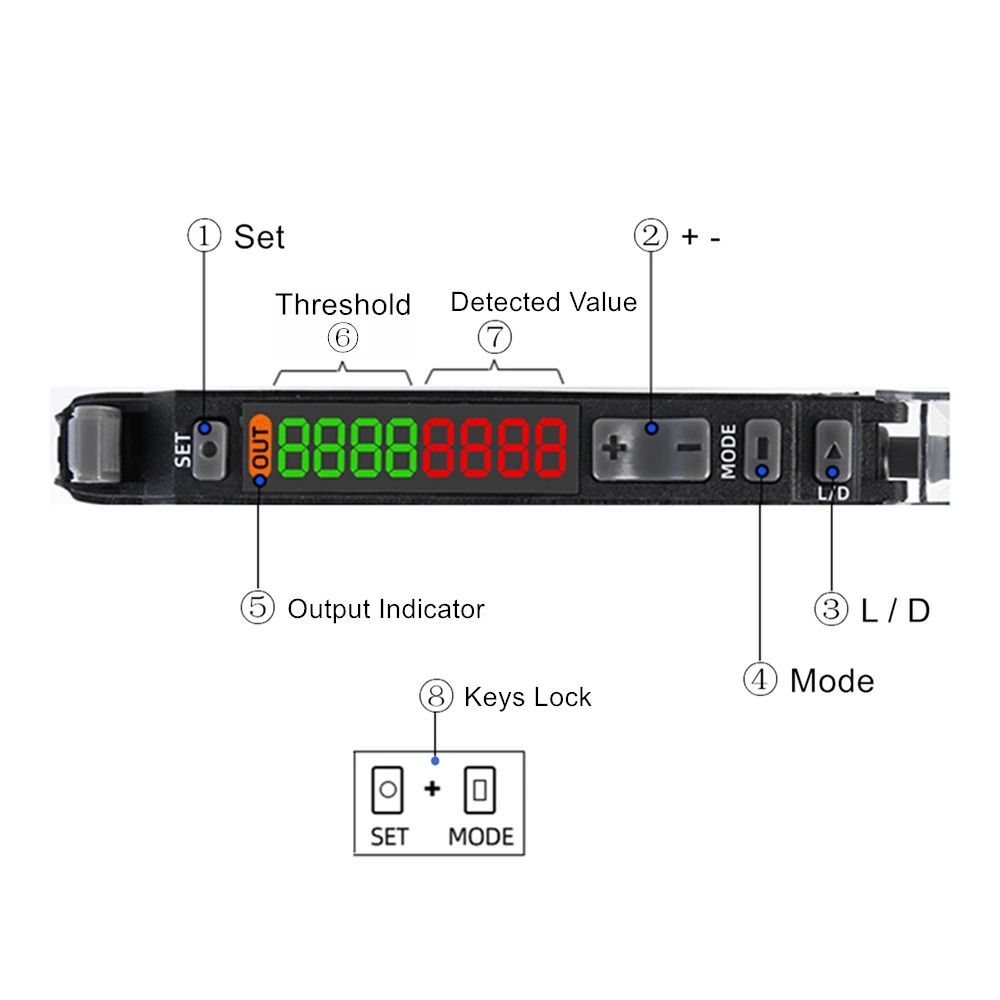

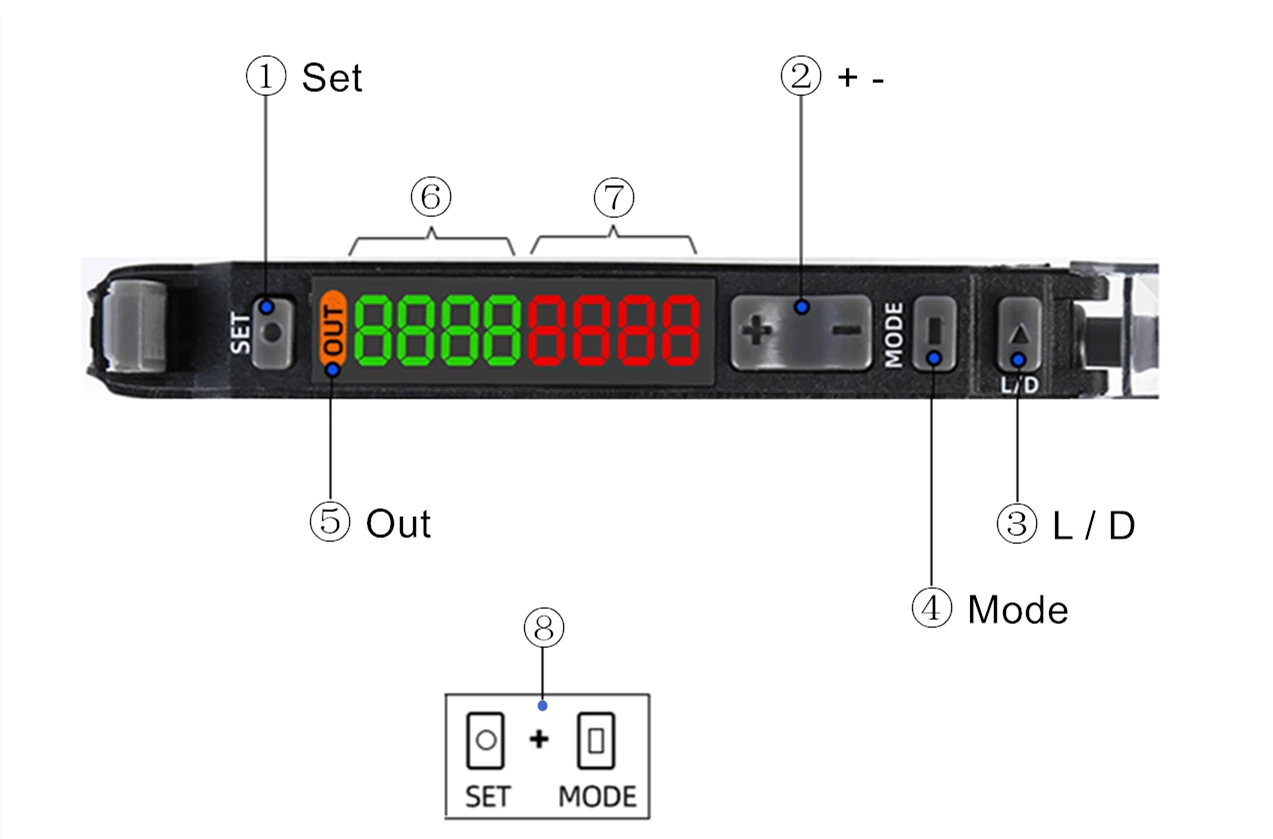

2. Объяснение кнопок панели

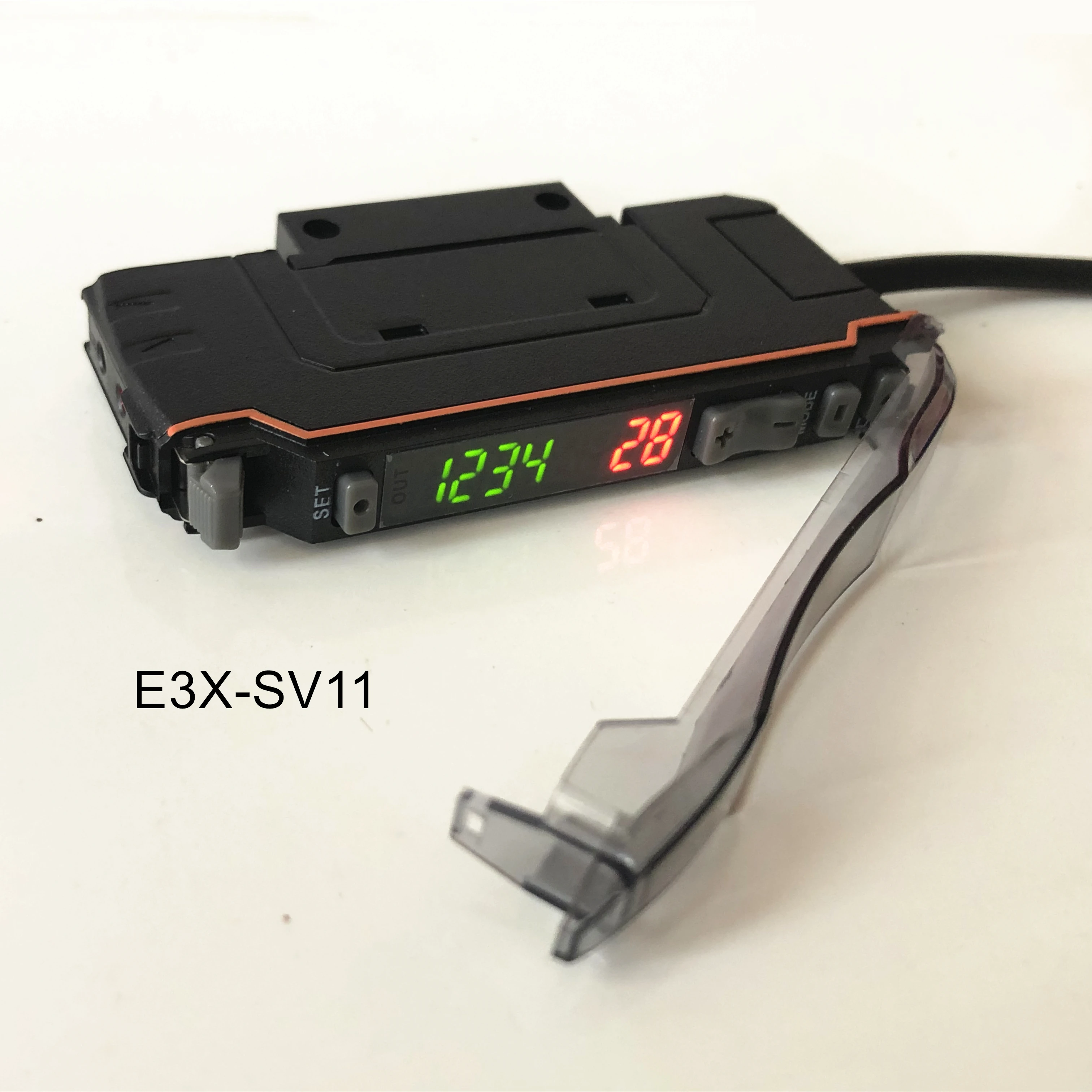

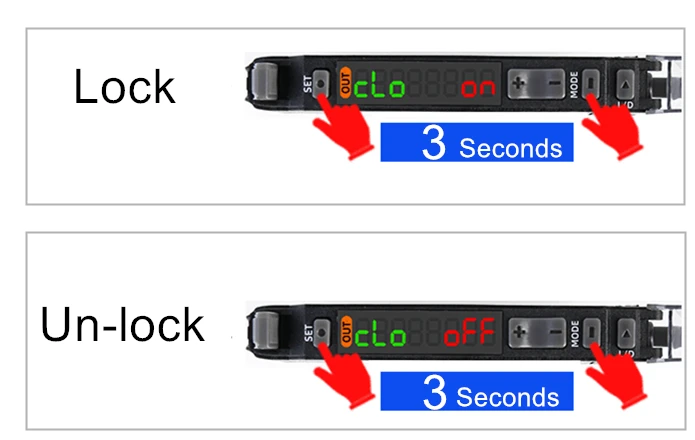

Следуя порядковым числам на рисунке ниже.① Набор, используемый для установки пороговых значений, параметров и т. д.② +/-, Используется для увеличения/уменьшения значения, для изменения параметров во время настройки.③ L/D для переключения между NO и NC.④ Режим, чтобы войти в режим настройки, включая 12 настроек.⑤ Выход, выходной индикатор. Если светильник выключен, нет выхода. Если светильник включен, выход срабатывает.Threshold пороговое значение (зеленый)Detected обнаруженное значение (красный)Press нажмите и ① и ④ в течение 3 секунд, все кнопки на панели будут заблокированы. Нажмите обе кнопки 3 секунды снова, чтобы разблокировать кнопки.

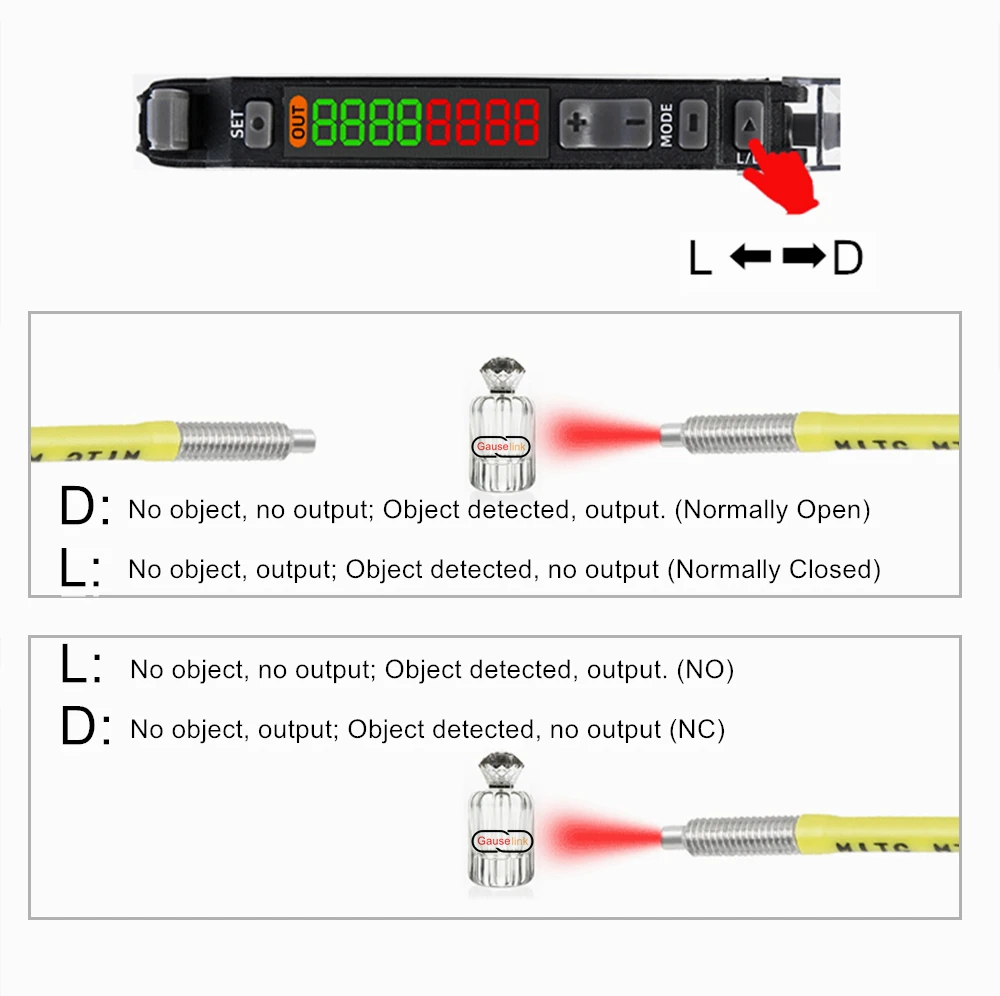

Подробные инструкции по кнопке L/D:L короткий светильник.D короткий для темного.-Для типа сквозного луча 2 датчика,D: Нет объекта, нет выхода, обнаружен объект, выход срабатывает. (Обычно открывается)L: нет объекта, вывод; Обнаружен объект, нет выхода (обычно закрыт)-Для диффузного отражения типа 1 датчика:L: нет объекта, нет выхода; Обнаружен объект, выход. (Нет)D: Нет объекта, вывода; Обнаружен объект, нет выхода. (NC)
3. Быстрая настройка порогового значения

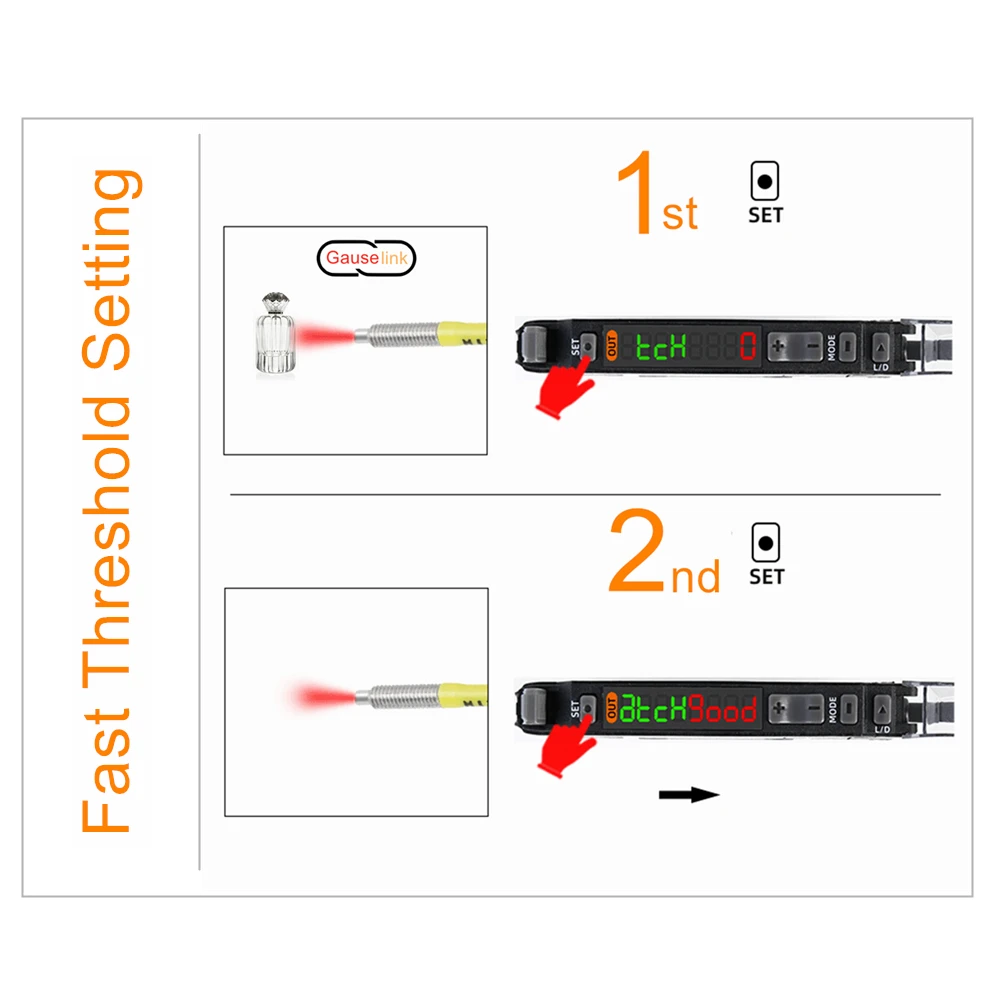

См. Изображение ниже демонстрации.Первый шаг: Поместите объект вперед, а затем нажмите кнопку «установить».2-й шаг: Снимите предмет и нажмите кнопку «SET» еще раз. Экран отображает «atcHgood», что означает, что установка успешно выполнена.Пороговое значение-это среднее значение между обнаруженными значениями на 1 шаге и 2 шаге.Примечание: 1-й шаг и 2-й шаг могут быть смещены.

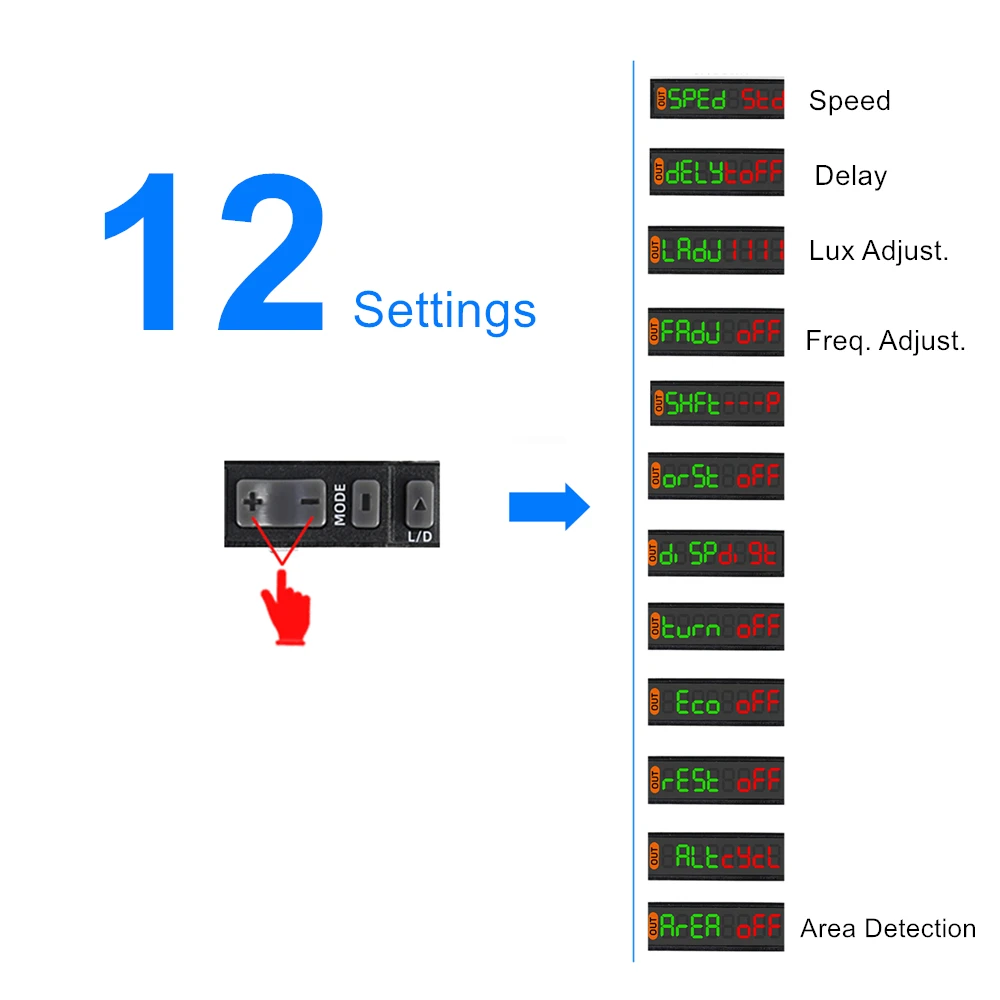

4. Инструкции пользователя для 12 настроек в режиме "MODE"

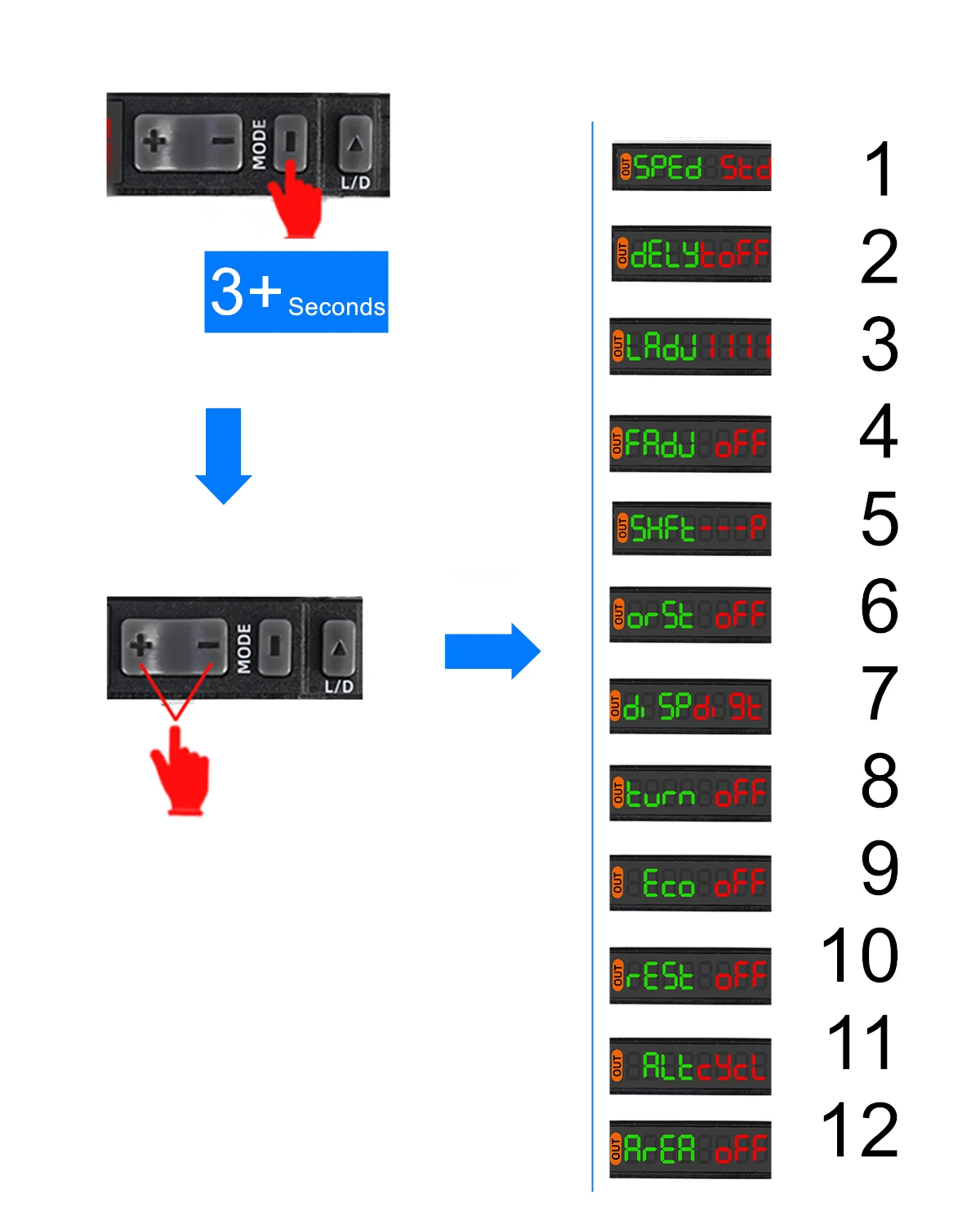

Чтобы получить доступ к 12 настройкам в режиме «режим», нажмите и удерживайте кнопку «режим» в течение 3 + секунд. Первый параметр о скорости отклика появляется: «SPEd».Нажмите кнопку «+/-», чтобы переключиться между 12 типами настроек. В последовательности они показаны ниже:

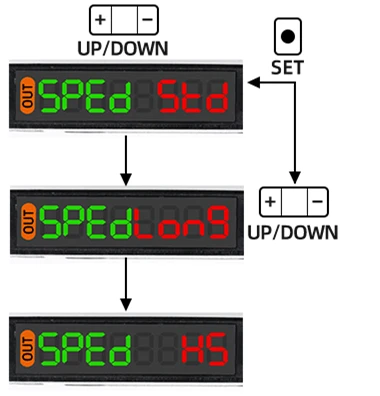

Инструкции в деталях:Во время режима настройки нажмите и удерживайте кнопку «mode», чтобы выйти из настройки.(1) SPEdСпад короткий для скорости или скорости отклика.3 варианта в настройках SPEd. Нажмите «=/-» для переключения и нажмите «Set» для подтверждения настройки.-Std: стандарт, время отклика 200uS, Макс. Значение дисплея: 4000.-Длина: большое расстояние, время отклика 24 мс, Макс. Значение дисплея: 9999.-HS: высокая скорость, время отклика 25uS, максимальное значение дисплея: 2000.

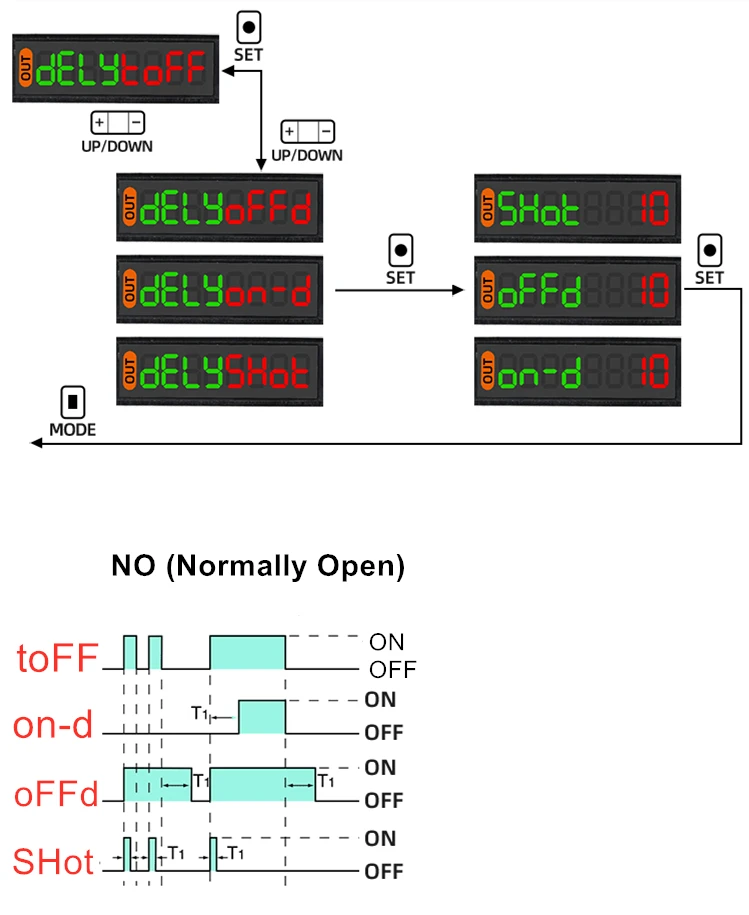

(2) задержка во времениПредоплата: без задержекВКЛ-Д: Задержка вывода по времени Т1.OFFd: выход длится в течение времени T1 больше.Съемка: выход для снимка времени T1.Начальное время T1 составляет 10 мс и может регулироваться от 1 мс до 9999 мс.

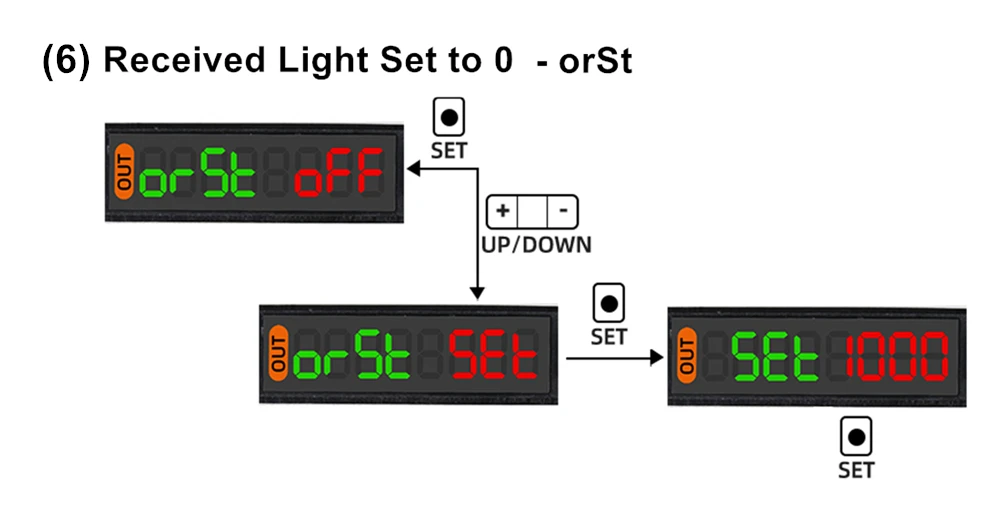

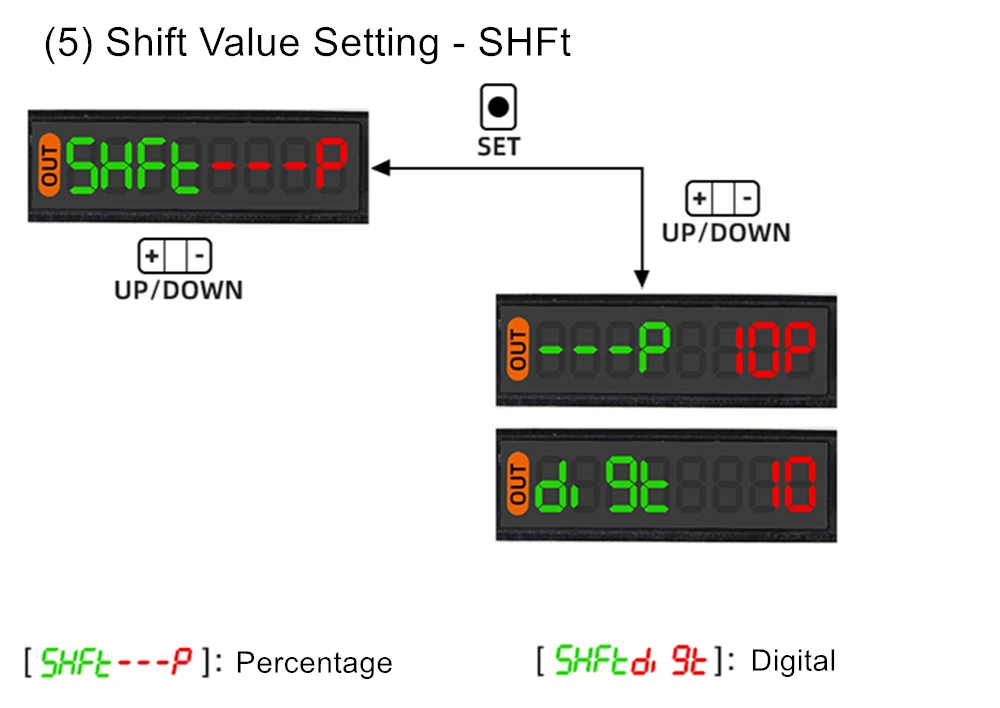

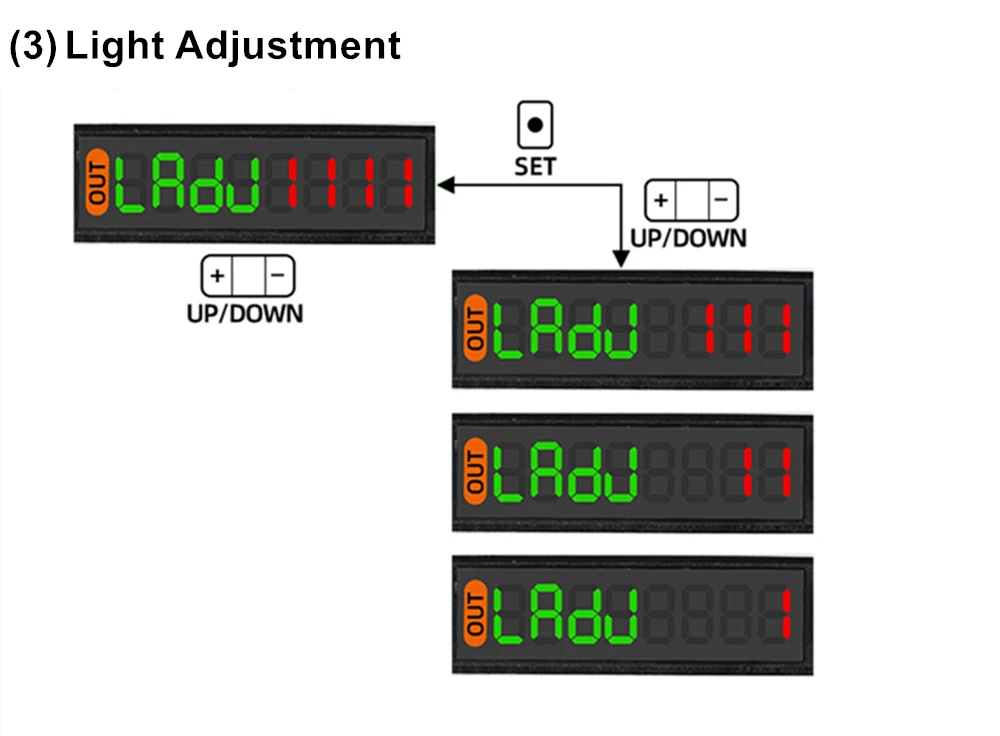

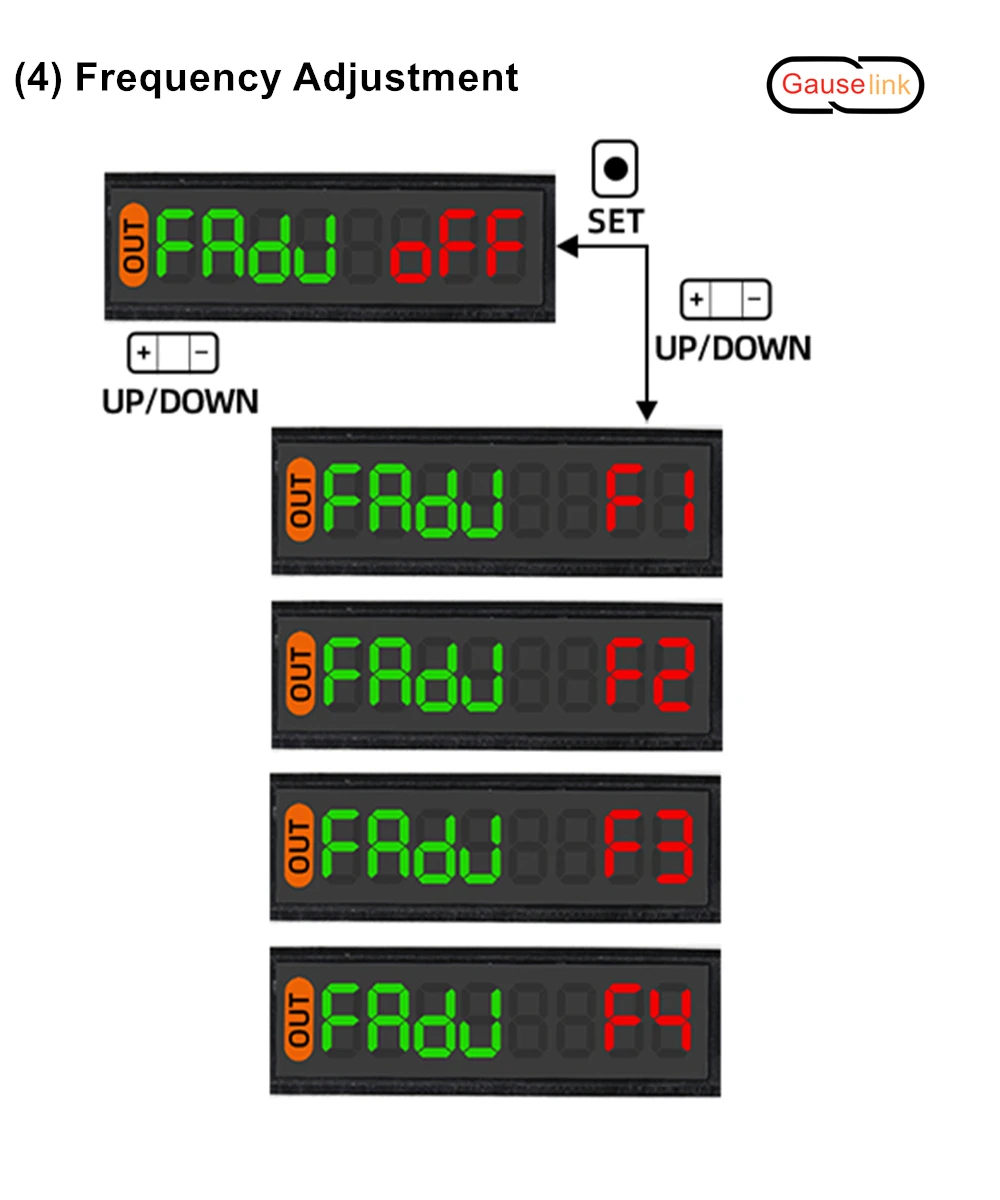

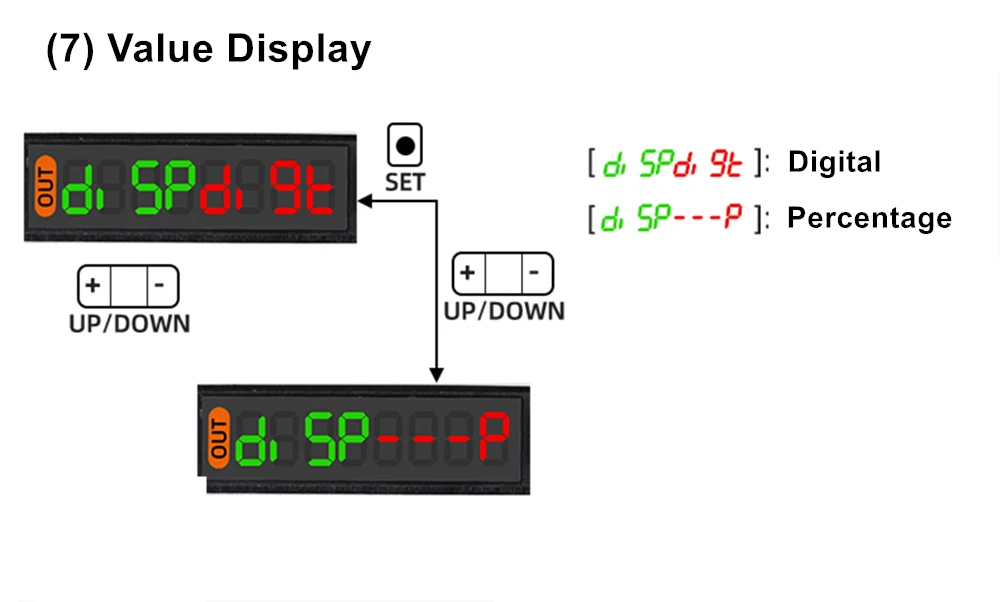

(3) светильник Adjustment - LAdJ3 класса интенсивности излучающего светильник доступны.(4) регулировка частотыДоступны четыре различных частоты: F1, F2, F3 и F4.Различные частоты для усилителей, тесно работающих, могут избежать интерферена друг с другом.(5) настройка значения сдвига-SHFt(6) полученный светильник от 0 - orStУстановите полученный светильник до нуля.(7) отображение значенийУстановите значение, отображаемое как цифровое или процентное значение.

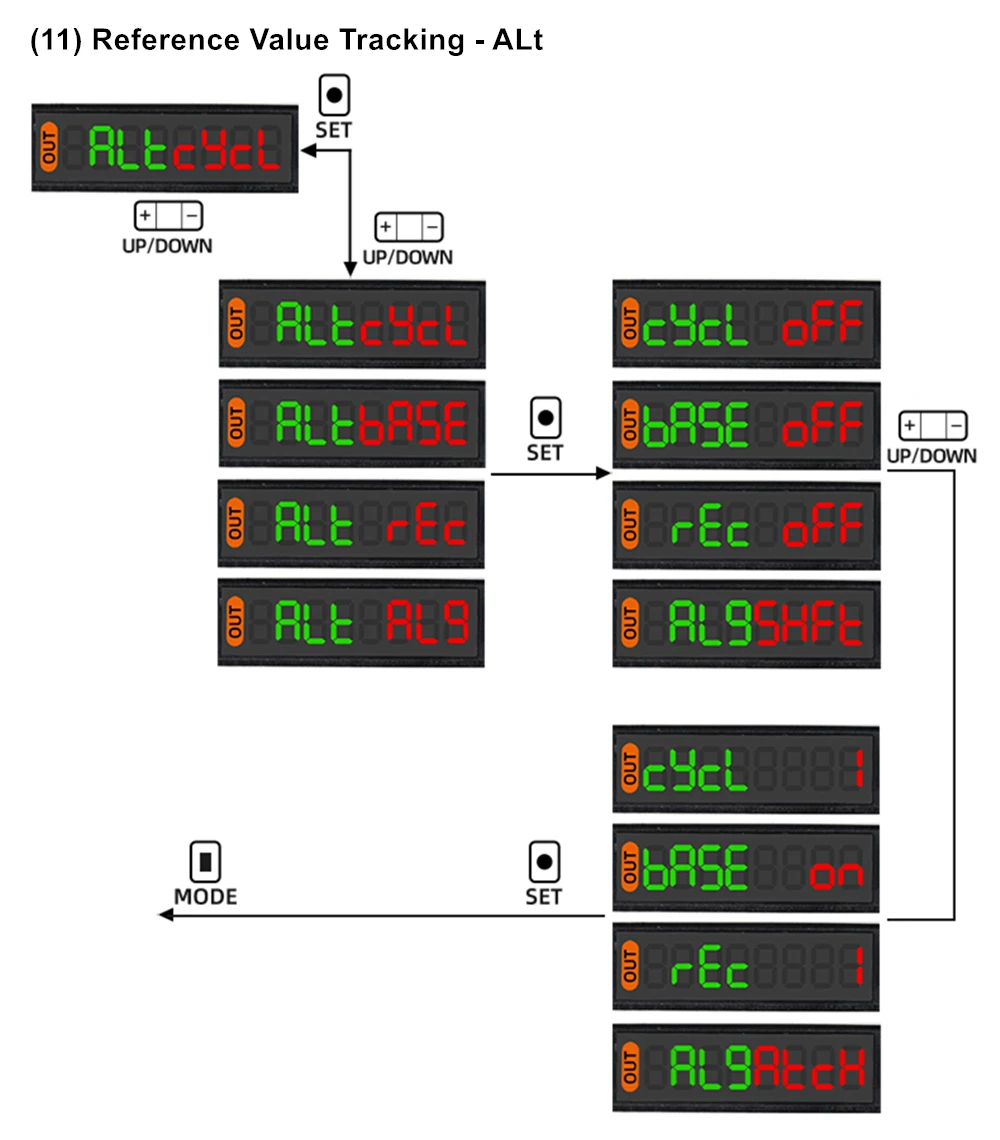

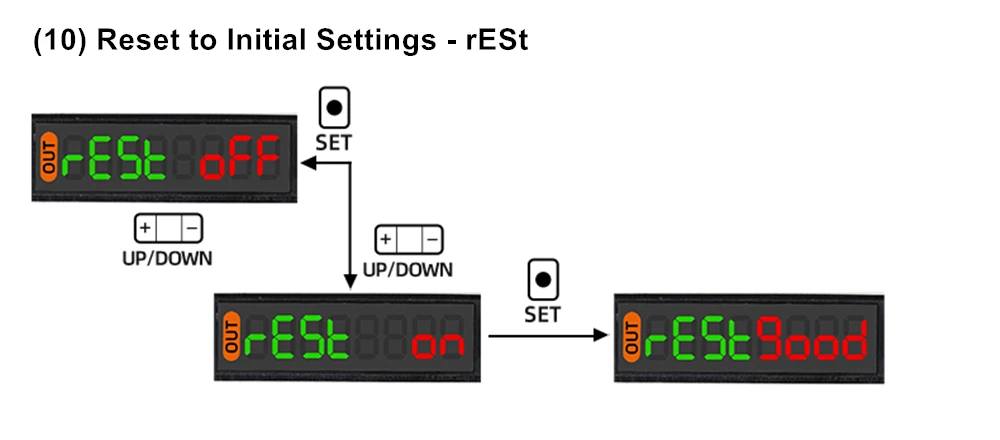

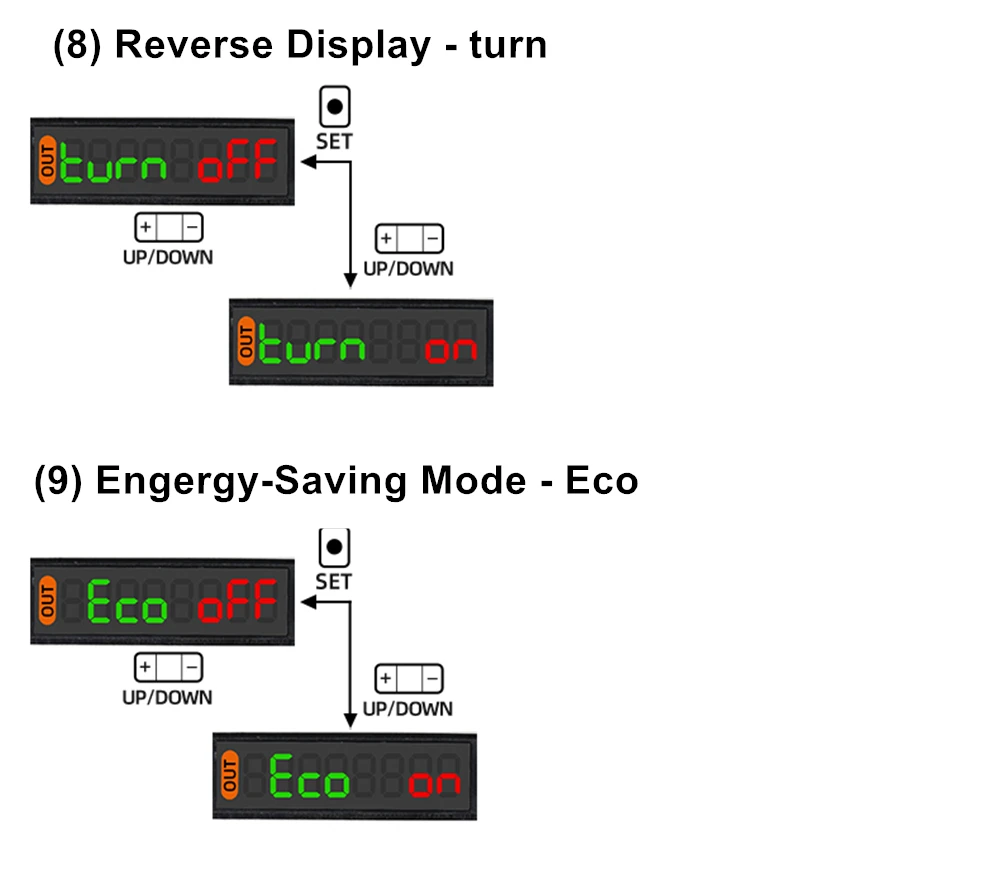

(8) Обратный дисплей-поворотПоверните дисплей значения так, чтобы он мог читать с другой стороны усилителя.(9) Энергосберегающий режимАктивируйте энергосберегающий режим, чтобы усилитель мог снизить энергопотребление.(10) сброс до исходных настроек-отдых(11) отслеживание контрольной стоимости-ALt

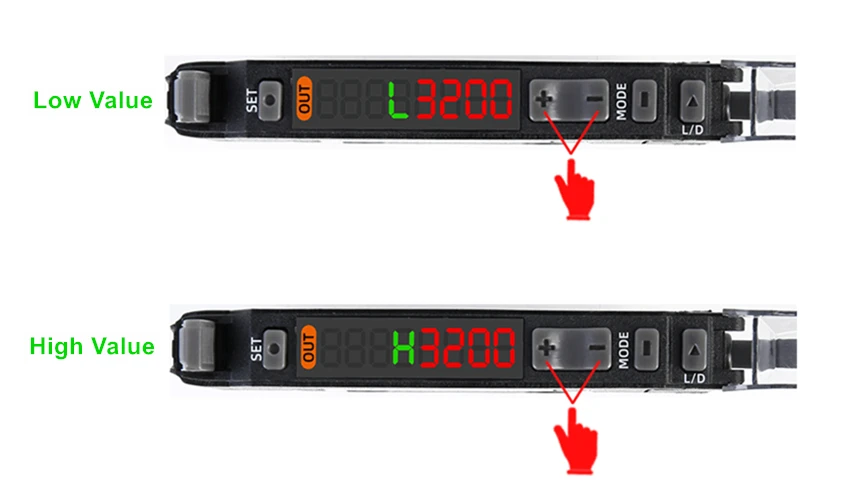

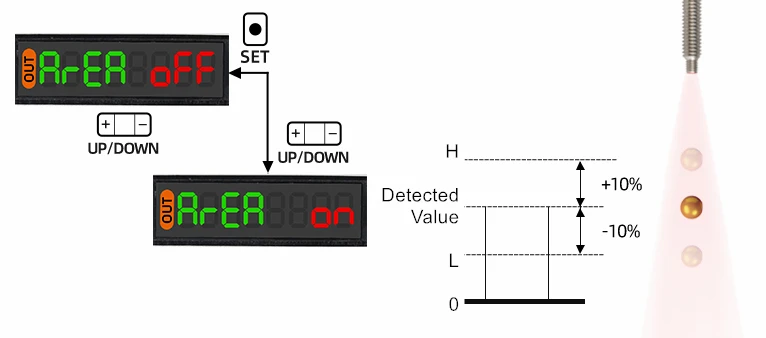

(12) обнаружение площадиОбласть коротка для обнаружения площади.2 варианта в области:Функция обнаружения вне зоны выключена.Функция обнаружения на месте активирована.Когда Область обнаружения активирована, установите низкое и высокое значение.

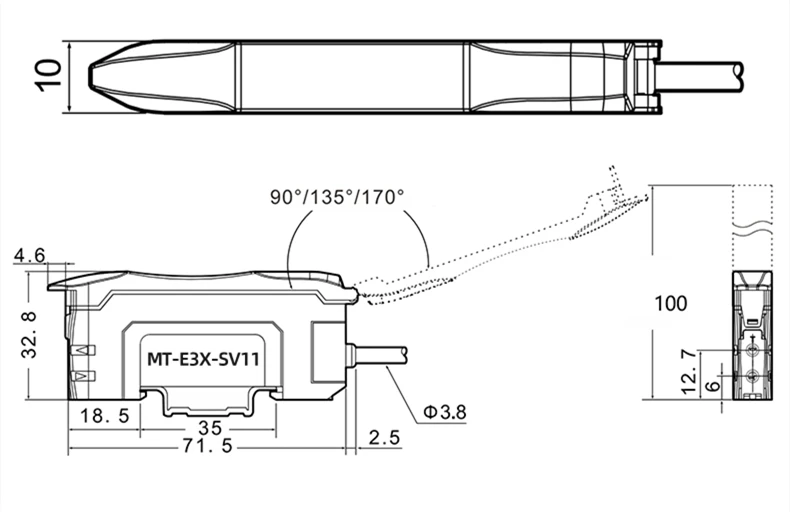

5. Размеры усилителя
Единица измерения: ммПримечание: размеры, измеренные вручную, имеют небольшие погрешности.

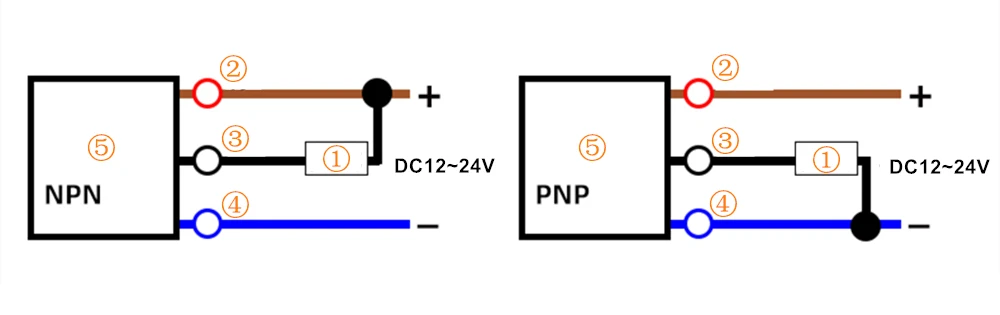

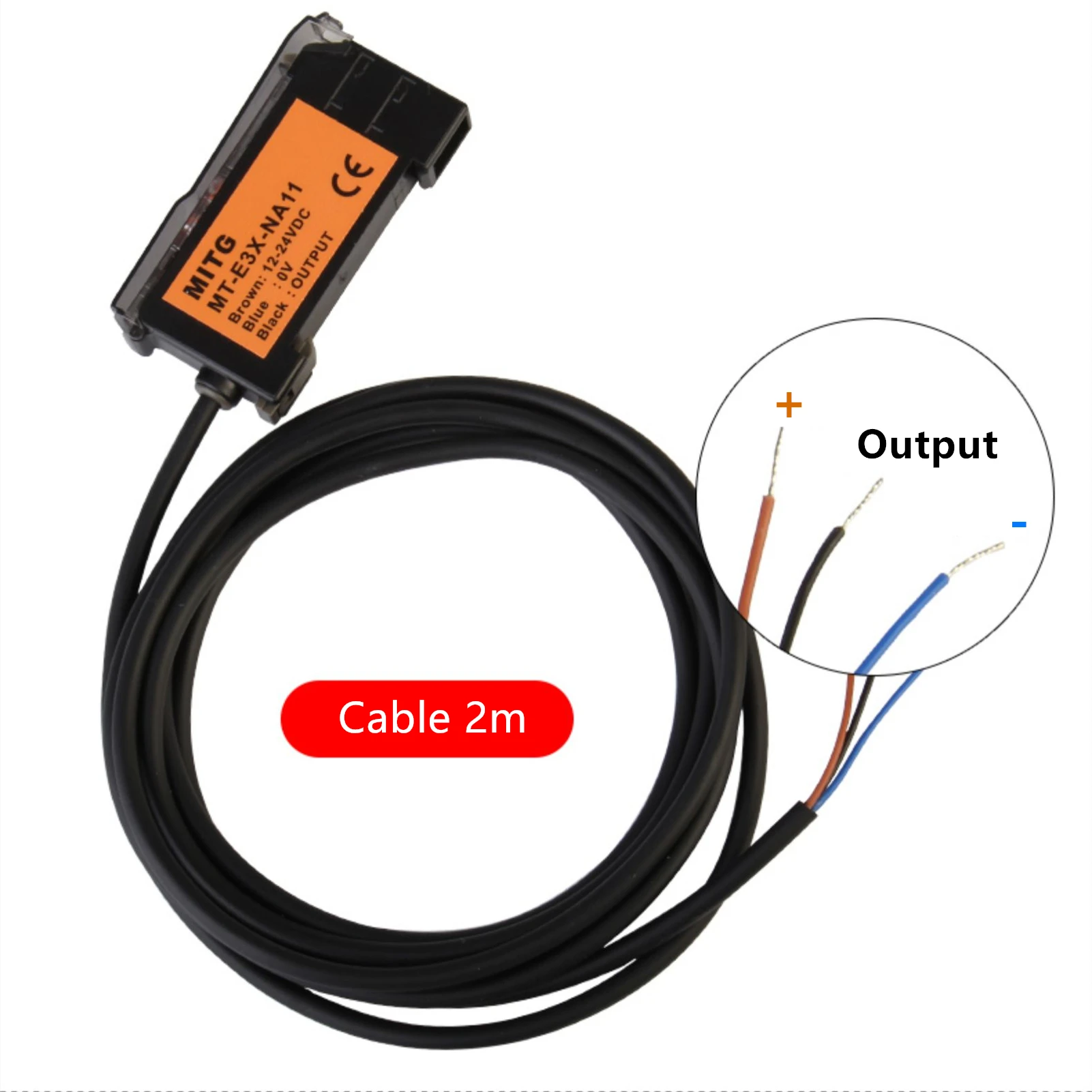

6. Схема типа NPN и PNP и проводка
Следуя порядковым числам на диаграмме.(1) нагрузка (устройство контролируется)(2) коричневый кабель, подключается к положительной полярности источника питания.(3) черный кабель, выход и подключение к нагрузке (1).(4) синий кабель, подключается к отрицательной полярности источника питания.(5) Основная схема фотоэлектрического выключателя.
7. Применимые поля и объекты
Усилитель с оптическим волоконным датчиком широко используется в различных областях, включая, но не ограничиваясь:(1) оборудование для обеспечения безопасности(2) оборудование(3) оборудование для обработки ЧПУ(4) Проверка безопасности и безопасности(5) Автоматизация производства(6) Электро-механическое оборудованиеОтличительная особенность заключается в том, что он может обнаруживать прозрачные предметы (например, стеклянная чашка, стеклянная бутылка, прозрачная пластиковая коробка), которые традиционные Фотоэлектрические переключатели не могут.

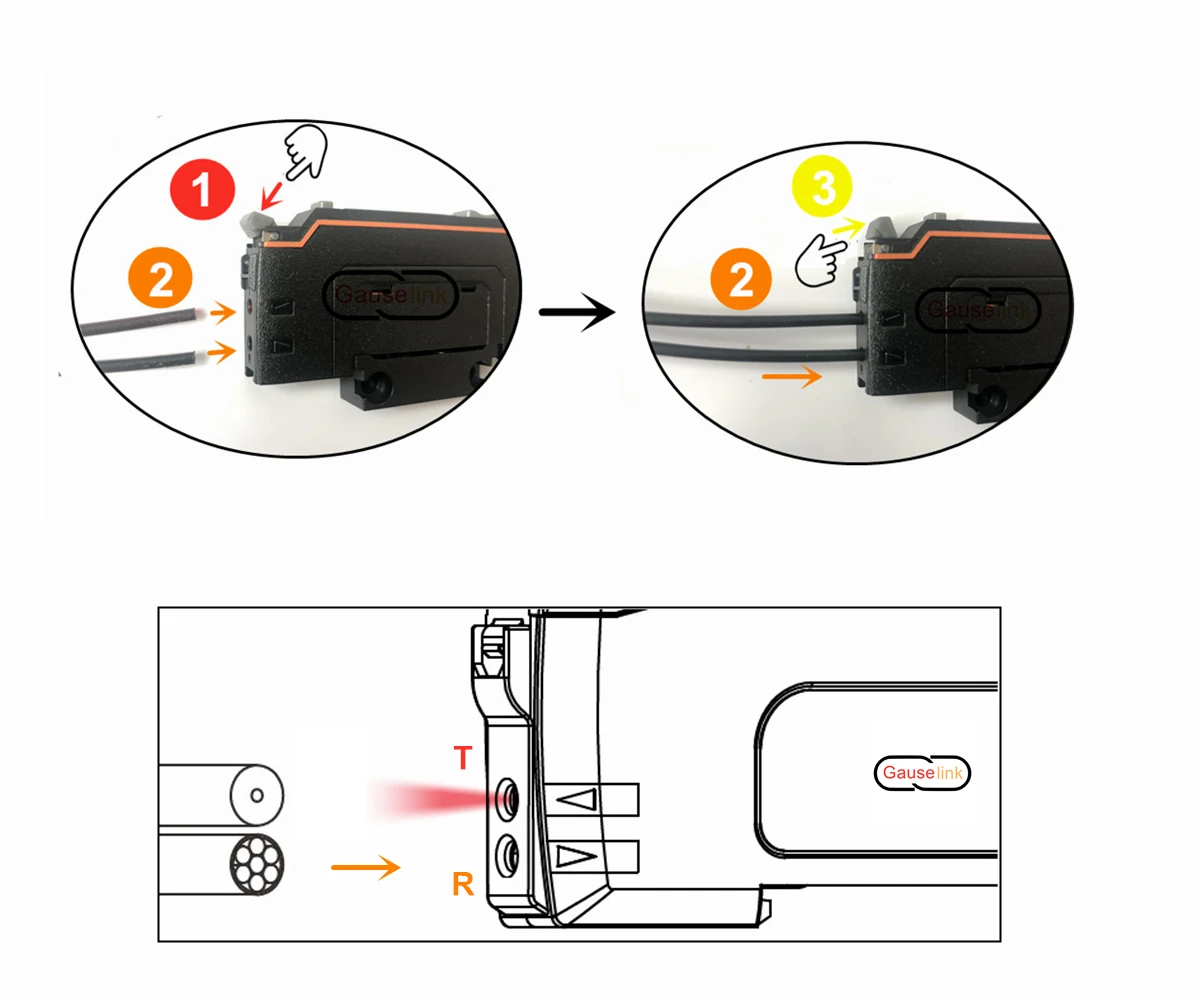

8. Инструкции по установке оптического волокна

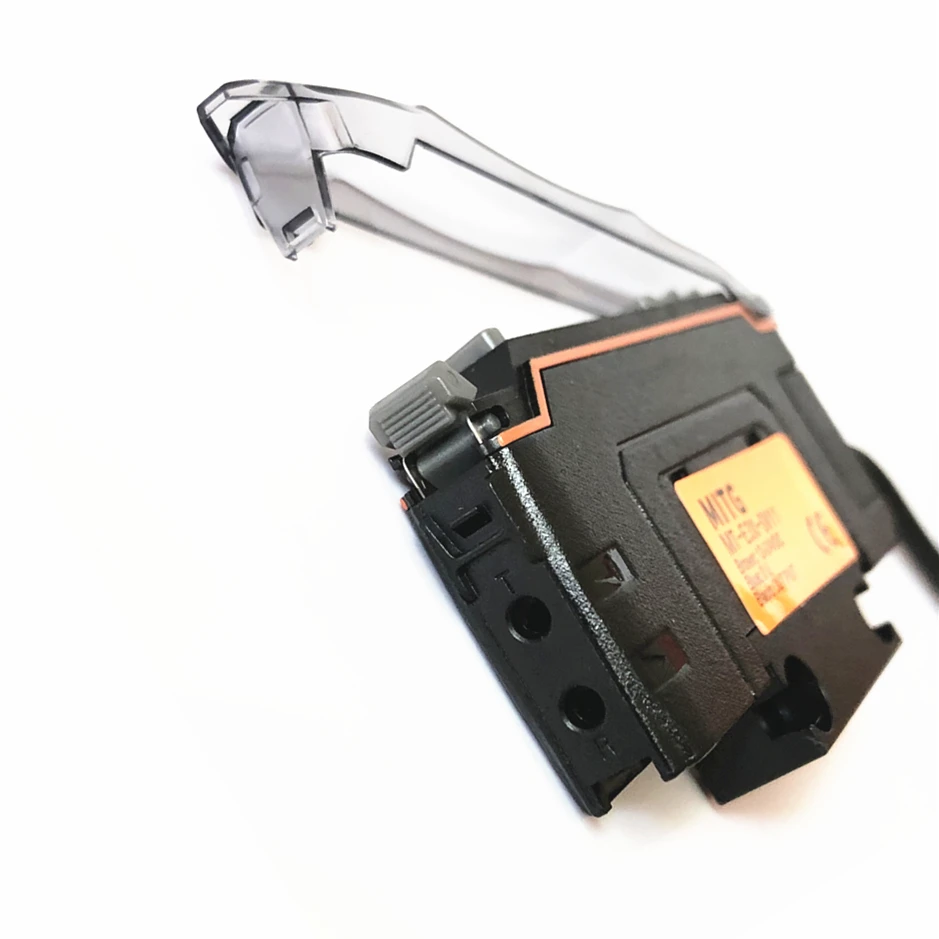

3 шага, которые необходимо выполнить:① Потяните рычаг блокировки, как показано на рисунке ниже.② Тщательно Вставьте 2 оптических клемм в отверстия отдельно.Примечание: неполная вставка может уменьшить точность и расстояние обнаружения.③ Нажмите на рычаг блокировки, как показано на рисунке.Если в качестве полученного датчика используется многожильное волокно, его терминал вставляется в приемное отверстие (R на рисунке), а не в передающее отверстие (T на рисунке).
9. Оптоволоконные датчики

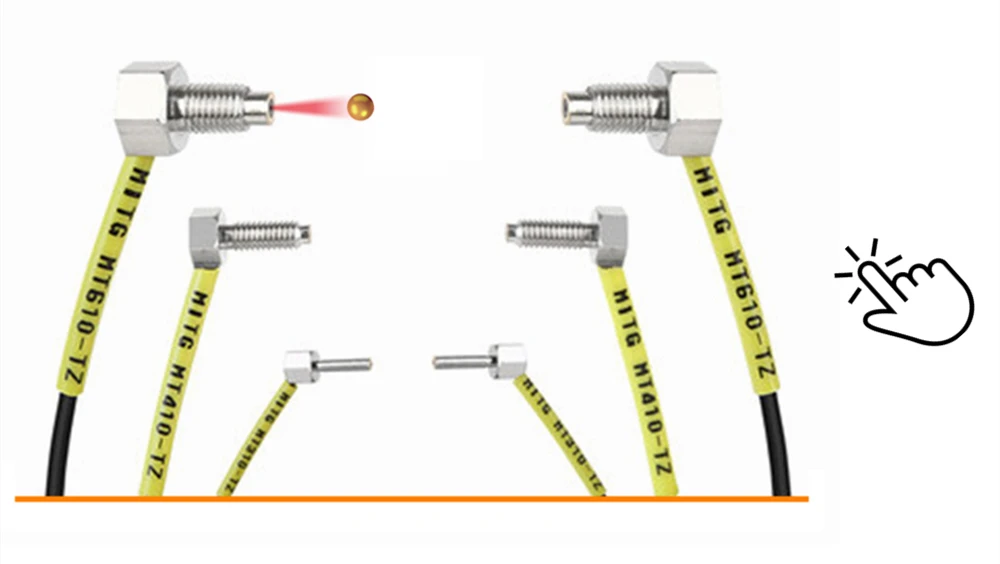

Оптоволоконные датчики доступны для продажи. Нажмите на картинку со ссылкой ниже, чтобы выбрать и купить.
