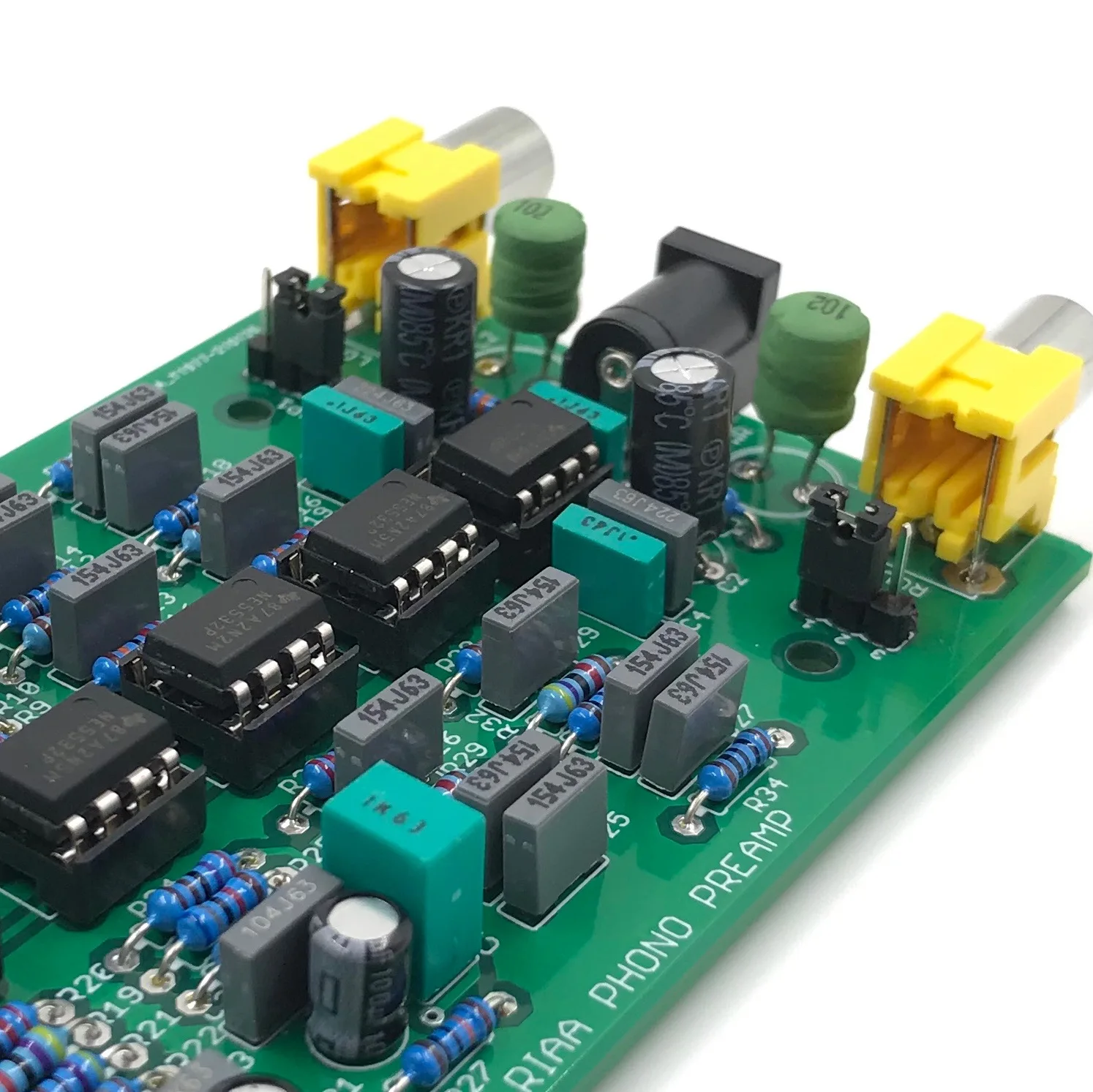

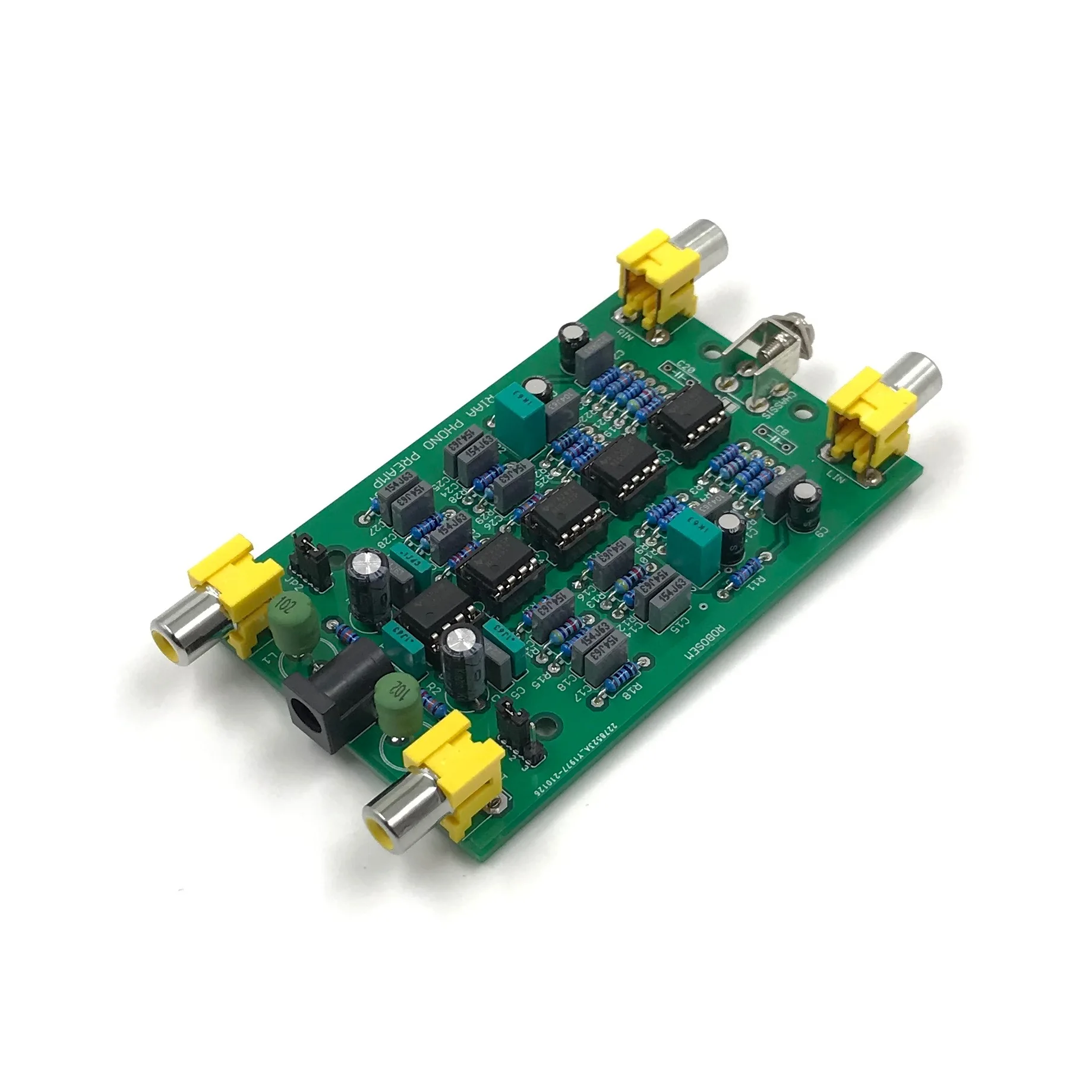

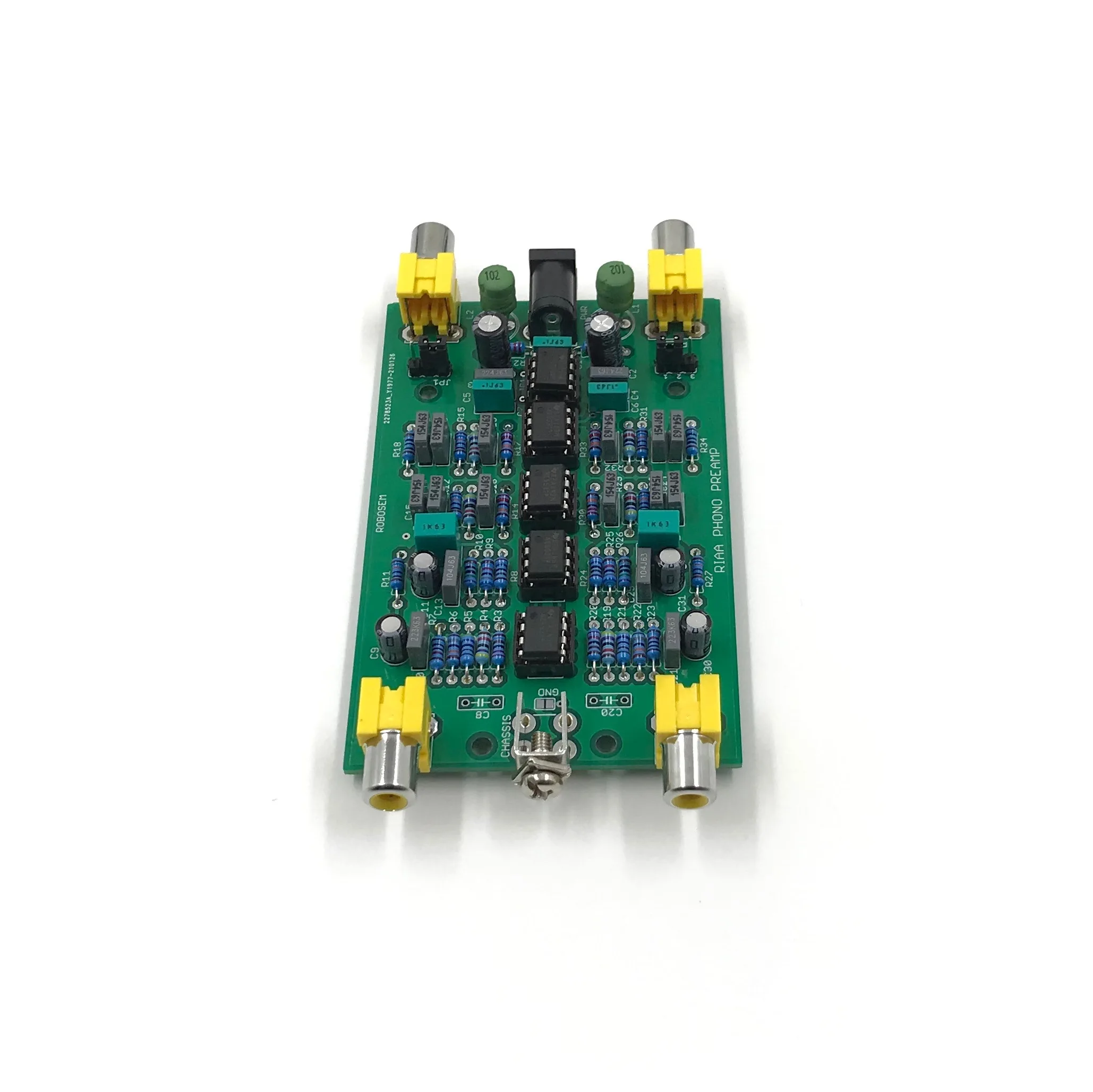

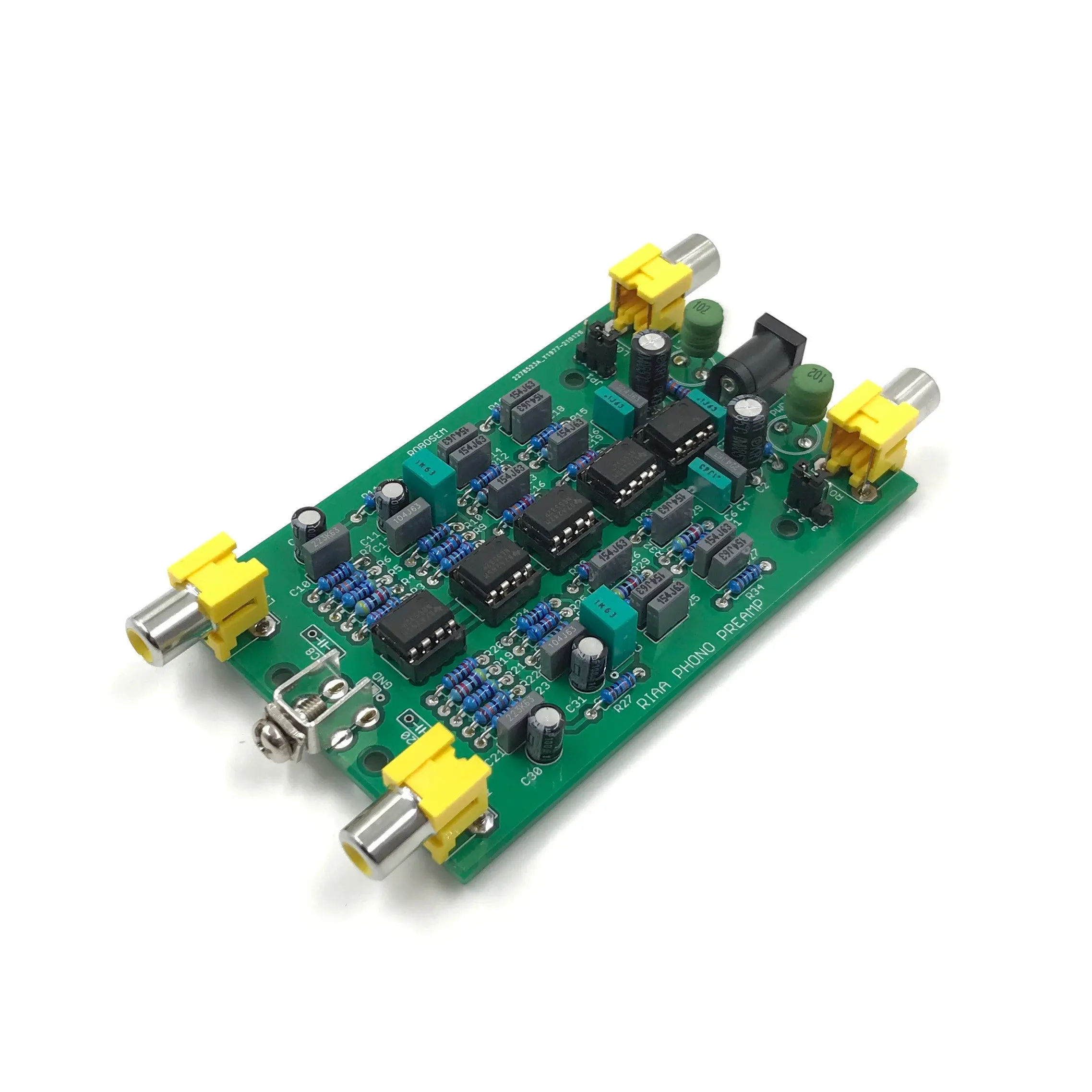

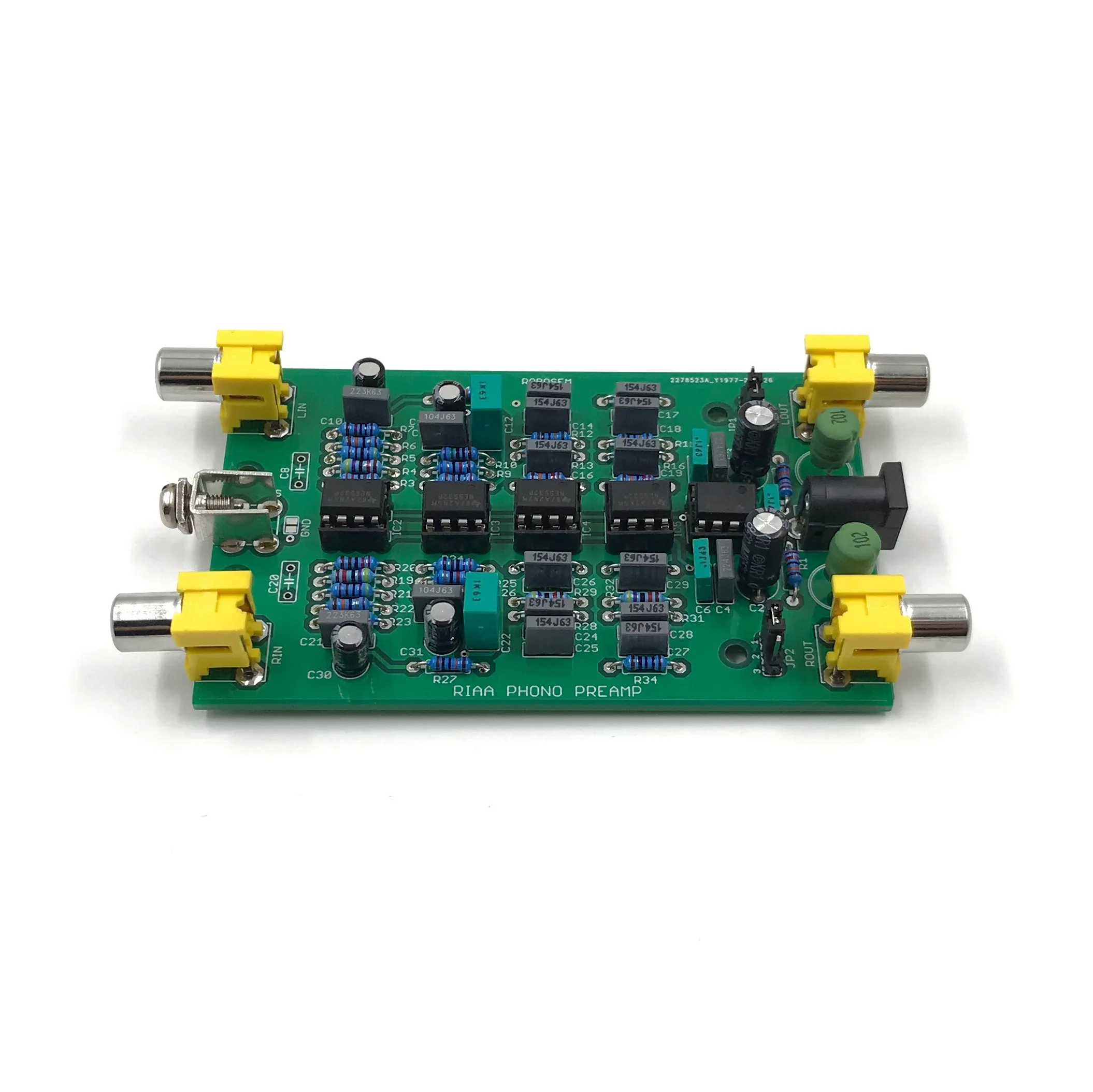

Предусилитель Phono печатная плата MM RIAA предусилитель Hi-Fi усилитель с звуковым фильтром для проигрывателя виниловых пластинок

Phono усилитель контурной платы мм RIAA преампер Hi-Fi усилитель с дозвуковым фильтром для проигрывателя проигрыватель громкий шум виниловый диск звуковой усилитель PCB

Сегодня аудиоусилители больше не имеют поворотного этапа ввода. Подключение аудиовыхода поворотных столов к входу AUX в стандартных усилителях приводит к большой потере качества звука, что влияет на естественность звука в записи. Самая большая причина этих потерь-стандарт RIAA Equalization, применяемый к записи ассоциацией звукозаписи Америки с 1954 года, чтобы улучшить качество звука в виниловых принтах и устранить их повреждения при производстве. В соответствии со стандартом RIAA, частотное распределение звука, напечатанного на записи (Кривая RIAA), не является равным, низкочастотные (басы) звуки довольно низкие и в сторону высокой частоты, высокие звуки довольно высокие. Эта Поворотная цепь преампер, благодаря активным фильтрам на нем, может передавать звук на записи на усилитель как можно ближе к реальному, без потери звука и тона, корректируя кривую RIAA (увеличивает басы, снижает высокие звуки). Мы знаем, что это очень важно для записи слушателей, тех, кто имеет дело с вертушками и звуковыми системами, чтобы получить качество звука без потерь. Поскольку эта схема разработана в соответствии с кривой «RIAA Equalization» и высокое качество звука, вы можете использовать ее в своих звуковых системах с душевным спокойствием. Это выбор аудиофилов.

Эта Поворотная Перемычка подходит только для поворотных столов с картриджами мм (движущегося магнита). Если он будет использоваться для поворотных столов с картриджем MC (Moving Coil), перед этой схемой следует использовать сцену сверхнизкого уровня шума.

С низким уровнем шума и широкополосный 2-х канальный NE5532 аудио Операционный усилитель IC используется в фильтрах по схеме. IC розетка используется на цепи, так что вы можете заменить эти opamps на другие opamps с той же структуры штифта в соответствии с вашим вкусом уха. Для разных вкусов вы также можете выбрать opamps, такие как RC5532, TL072, LM4562, OP2134 вместо NE5532.

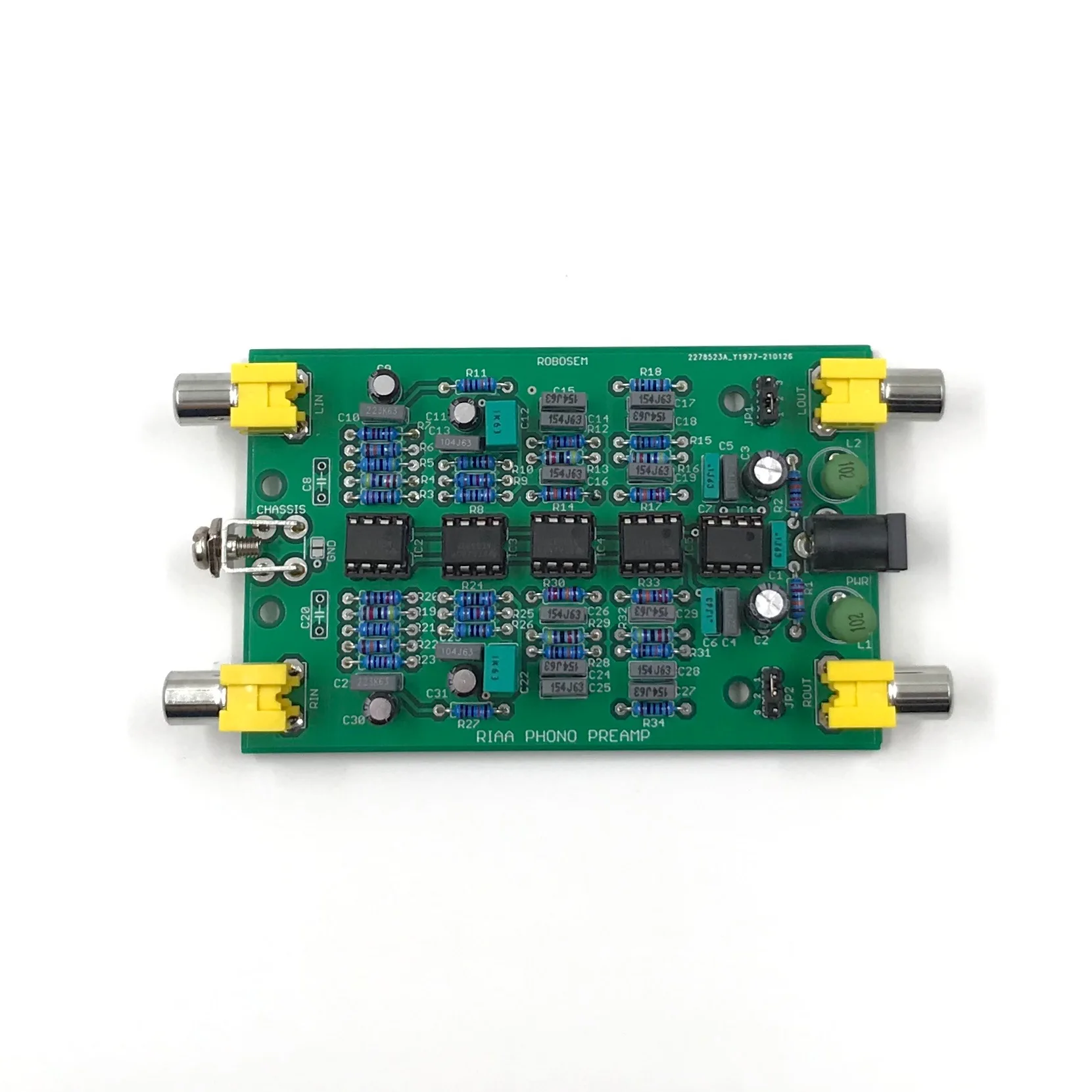

Невозможно услышать звук ниже 20 Гц напрямую, но он может ощущаться благодаря суббасам и вибрации, создаваемой динамиком. Вибрации, вызванные трением подшипников в механической части поворотного стола, вращательные вибрации барабана и ремня могут быть перенесены на иглу и могут появляться как грохот и низкий уровень шума в звуковой системе под 20 Гц. Чтобы предотвратить это, необходимо отделить систему барабанного привода от поворотного стола. Другим решением является дозвуковой фильтр. На выходе этого усилителя RIAA имеется дозвуковой фильтр. Если у вас возникли проблемы с шумом из-за механического оборудования, вы можете активировать этот фильтр с перемычкой на цепи. Этот фильтр не влияет на басы музыки. Чтобы активировать фильтр, подключите перемычку между 1-2 на выходном тройном штифте (JP1 и JP2) (как показано на фотографиях).

Есть винтовой терминал для подключения заземления, выходящий из поворотного стола на цепи. Это соединение очень важно для шума. Обязательно подключитесь. Поворотные столы, встроенные в мебель или некоторые очень старые поворотные столы, не имеют этого соединительного кабеля шасси. При использовании цепи в таких turtables, будьте более осторожны, чтобы уменьшить шум. Может возникнуть сухой звук или громкое искажение звука.

Питание цепи 12 В постоянного тока. Переходник между 12V-24V мощностью по крайней мере 500mA следует использовать. Переходники Switchmod также могут использоваться, так как на входе цепи есть фильтр шума. С другой стороны, адаптеры с трансформаторами являются разумными для подачи звуковых систем.

Адаптер не входит в комплект поставки.

Основные характеристики:

-Низкая производительность звука,

-Полное соответствие кривой RIAA,

-Очень низкий уровень шума,

-Активный дозвуковой фильтр,

-Соединение шасси,

-Защита от заземления,

-Фильтрованные линии электропитания,

-Разъемы RCA для легкого подключения

-1% толерантных резисторов из металлопленки,

-Конденсаторы в канале равны.

-Совместимость с opamp изменить.

Технические характеристики:

-Канал: стерео

-Входное сопротивление: 47 кОм

-Усиление: 34 дБ (1 кГц)

-Максимальное входное напряжение: -21 дБВ (1 кГц)

-RIAA кривой Точность: ± 0,4 дБ Макс

-Частотная характеристика: 16 Гц-30 кГц (-3 дБ)

-Полное гармоническое искажение (THD): <0.05%

-Отношение сигнал-шум: >70 дБ

-Подтональный фильтр частота: 0-16,5 Гц (-3dB)

-Питание: 12-24 В постоянного тока

-Потребляемая мощность: 30 мА (для 12 В постоянного тока)

-Аудио входные соединения: 2 RCA разъема (справа и слева), 1 шасси терминала (метрический 3)

-Аудиовыход: 2 RCA разъема (справа и слева)

-Поставить подключение: 3,5 мм jack

-Размеры: 64x120x16,5 мм

-Opamps on audio stage: 2x Texas Instrument NE5532, 2x Raytheon RC5532A

-Opamp на стадии поставки: 1x Texas Instrument TL072
