Портативная Складная фотоэлектрическая солнечная панель XINPUGUANG, складная фотоэлектрическая солнечная панель 40 Вт, 60 Вт, 80 Вт, 100 Вт, 150 Вт, комплект фотоэлектрической панели, зарядное устройство для телефона

Меры предосторожности для установки солнечной системы

A при подключении этой солнечной системы сначала Подключите контроллер к батарее, а затем подключите солнечную панель. Не заменяйте заказ на подключение. B Установите контроллер в хорошо проветриваемом помещении, например в помещении или в тени, чтобы избежать воздействия компонентов и предотвратить попадание воды в контроллер. C Общая мощность солнечной панели и нагрузка постоянного тока не может быть больше номинальной мощности контроллера (напряжение × ток), в противном случае может быть риск сжигания контроллера. D инвертор не может быть подключен к контроллеру, но должен быть подключен к батарее. E после установки проверьте, плотно ли соединены все линии, чтобы избежать опасности накопления тепла из-за виртуального соединения. F положительные и отрицательные полюсы солнечной панели в той же серии не могут быть коротко замыканы, чтобы предотвратить повреждение солнечной панели. G положительные и отрицательные полюсы контроллера и батареи должны быть четко проверены. Не подключайте положительный

40 Вт Упаковочный лист:

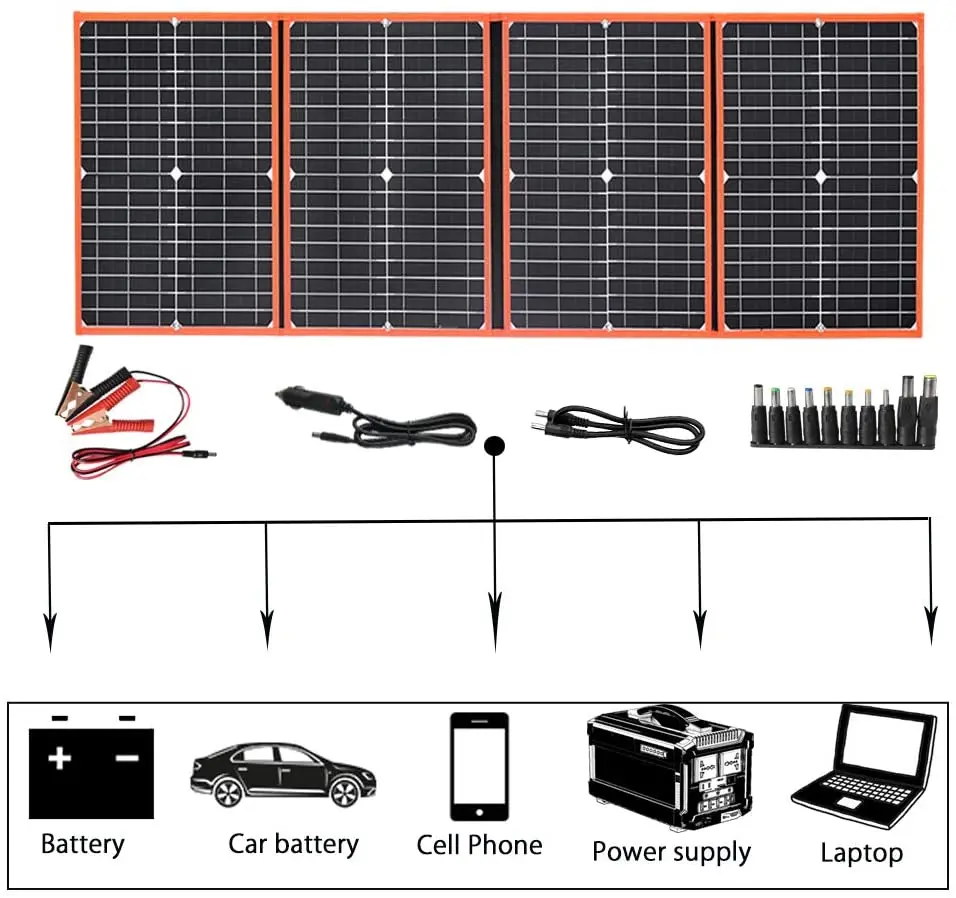

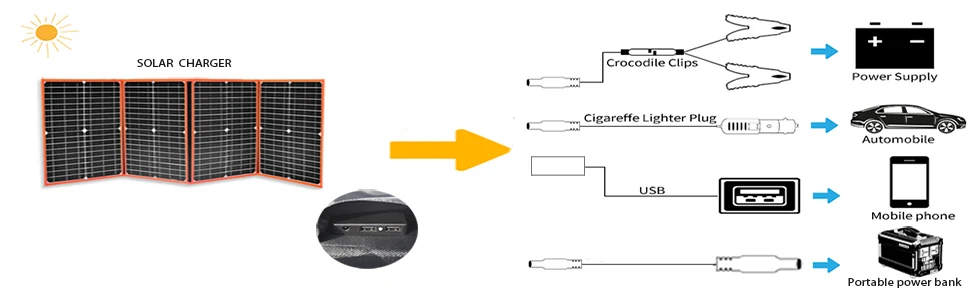

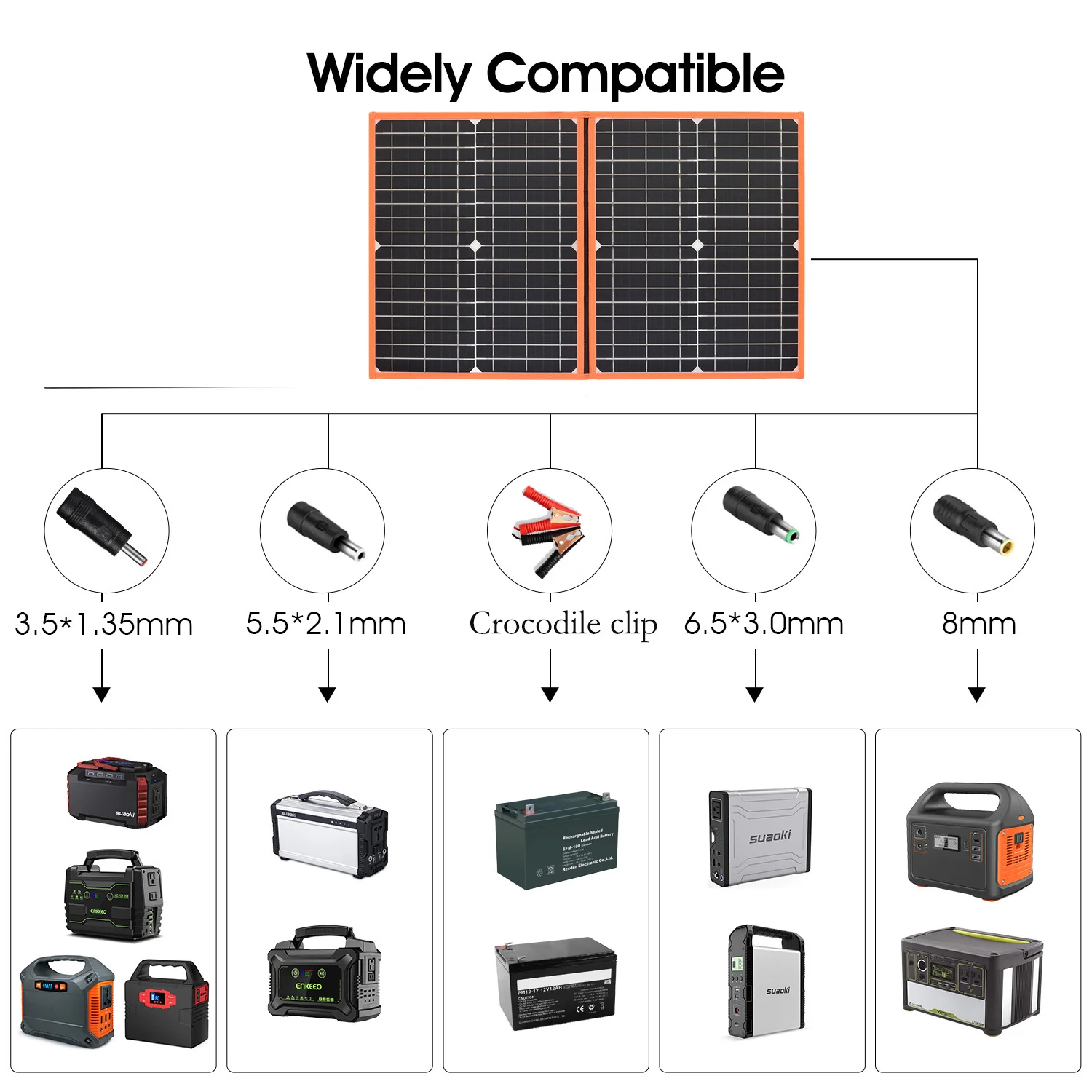

1*40 Вт Складная солнечная панель 1*1,3 м прикуривателя с блоком питания постоянного тока для кабеля 1*0,5 м кабель постоянного тока 10 * адаптер постоянного тока 1*1,3 метров DC кабель с зажимом типа крокодил

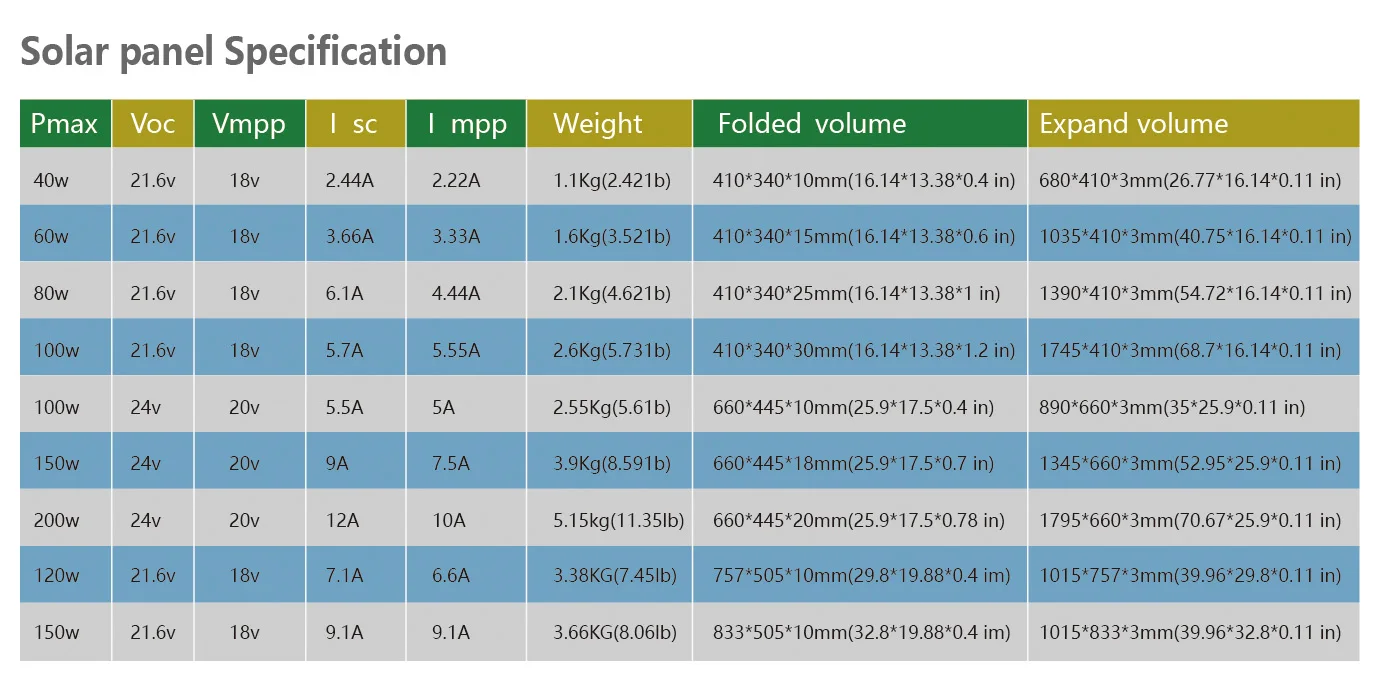

Параметры

Мощность: 40 Вт Рабочее напряжение: 18 в Напряжение открытого замыкания: 21,6 в Максимальный рабочий ток: 2.22A Ток короткого замыкания: 2.44A Рабочая температура: -20 ℃ ~ + 60 ℃ Складной размер: 410x340x10мм Размер расширения: 680x410x3мм Вес: 1,1 кг Выход USB: 5 В/2 А USB Выход постоянного тока: 18 в DC5521

60 Вт Упаковочный лист:

1*60 Вт Складная солнечная панель 1*1,3 м прикуривателя с блоком питания постоянного тока для кабеля 1*0,5 м кабель постоянного тока 10 * адаптер постоянного тока 1*1,3 метров DC кабель с зажимом типа крокодил

Параметры

Мощность: 60 Вт Рабочее напряжение: 18 в Напряжение открытого замыкания: 21,6 в Максимальный рабочий ток: 3.33A Ток короткого замыкания: 3.5A Рабочая температура: -20 ℃ ~ + 60 ℃ Складной размер: 410x340x15 мм Размер расширения: 1035x410x3мм Вес: 1,7 кг Выход USB: 5 В/2 А USB Выход постоянного тока: 18 в DC5521

80 Вт Упаковочный лист:

1*80 Вт Складная солнечная панель 1*1,3 м прикуривателя с блоком питания постоянного тока для кабеля 1*0,5 м кабель постоянного тока 10 * адаптер постоянного тока 1*1,3 метров DC кабель с зажимом типа крокодил

Параметры

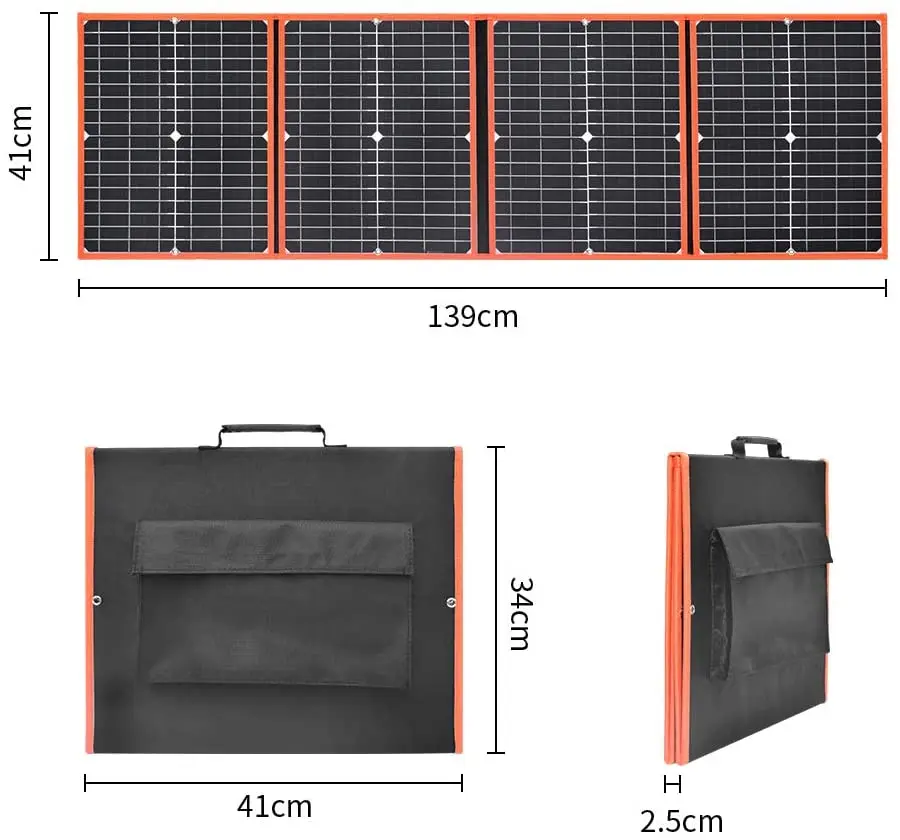

Мощность: 80 Вт Рабочее напряжение: 18 в Напряжение открытого замыкания: 21,6 в Максимальный рабочий ток: 4.44A Ток короткого замыкания: 4.88A Рабочая температура: -20 ℃ ~ + 60 ℃ Складной размер: 410x340x25мм Размер расширения: 1390x410x3мм Вес: 2,1 кг Выход USB: 5 В/2 А USB Выход постоянного тока: 18 в DC5521

Упаковочный лист:

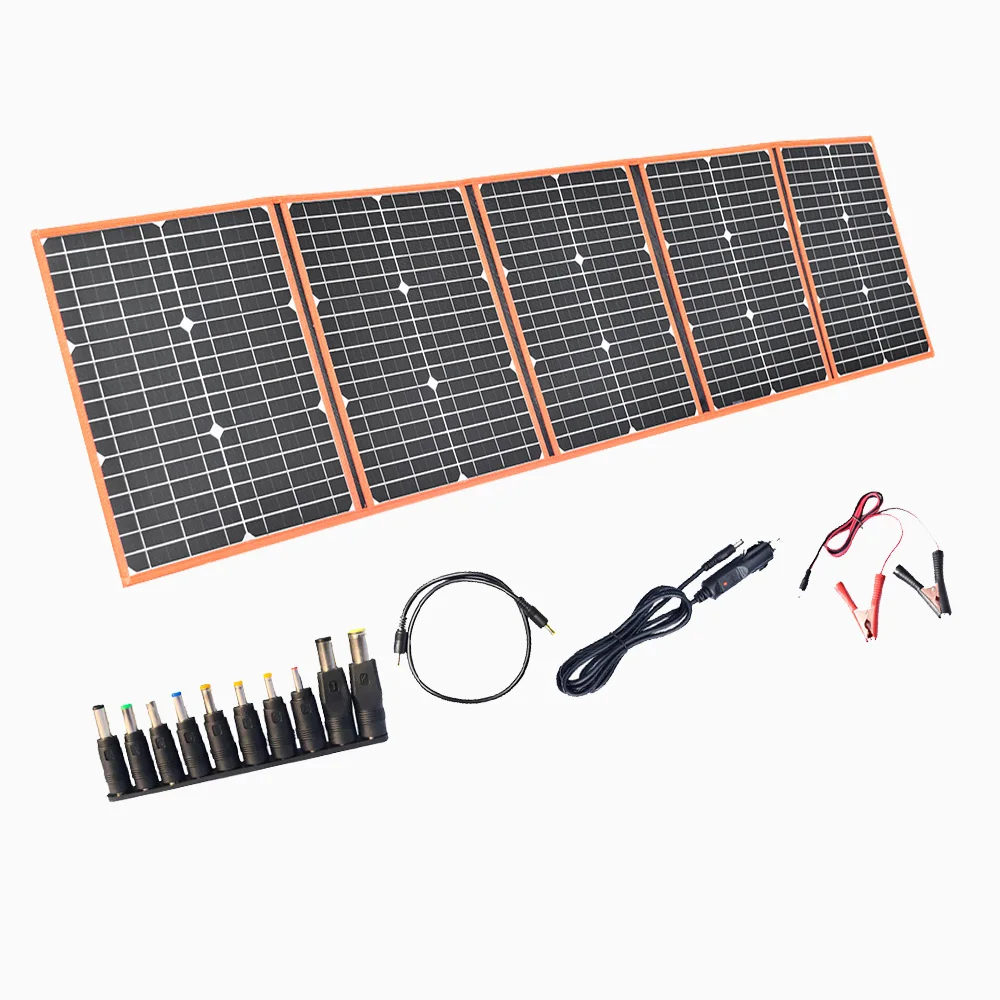

1*100 Вт Складная солнечная панель 1*1,3 м прикуривателя с блоком питания постоянного тока для кабеля 1*0,5 м кабель постоянного тока 10 * адаптер постоянного тока 1*1,3 метров DC кабель с зажимом типа крокодил

Параметры

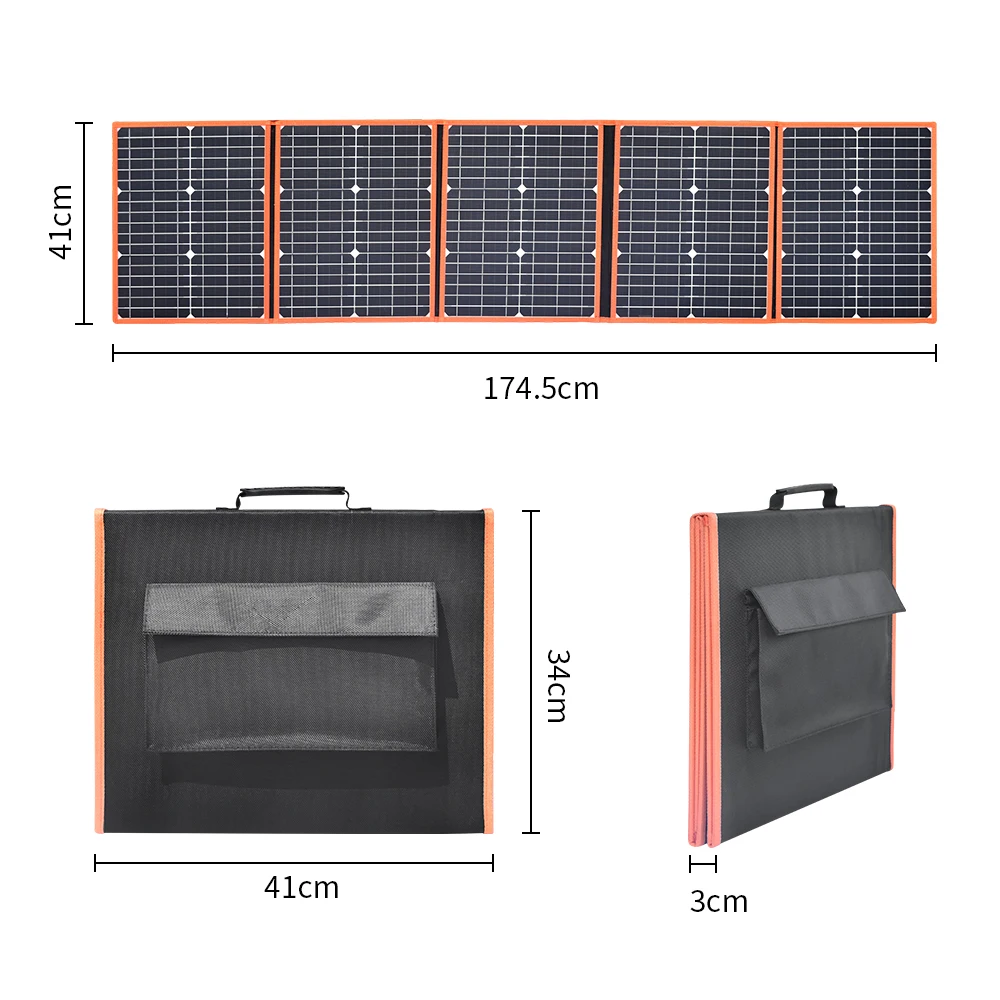

Мощность: 100 Вт Рабочее напряжение: 18 в Напряжение открытого замыкания: 21,6 в Максимальный рабочий ток: 5.55A Ток короткого замыкания: 5.7A Рабочая температура: -20 ℃ ~ + 60 ℃ Складной размер: 410x340x30мм Размер расширения: 1745x410x3мм Вес: 2,6 кг Выход USB: 5 В/2 А USB Выход постоянного тока: 18 в DC5521

100 Вт Упаковочный лист:

1,1 шт 100 Вт солнечное зарядное устройство 2. 1 шт. 10A контроллер с разъемом 3. 1 комплект кабелей с адаптерами 4. 1 комплект кабеля с зажимом типа крокодил

Параметры

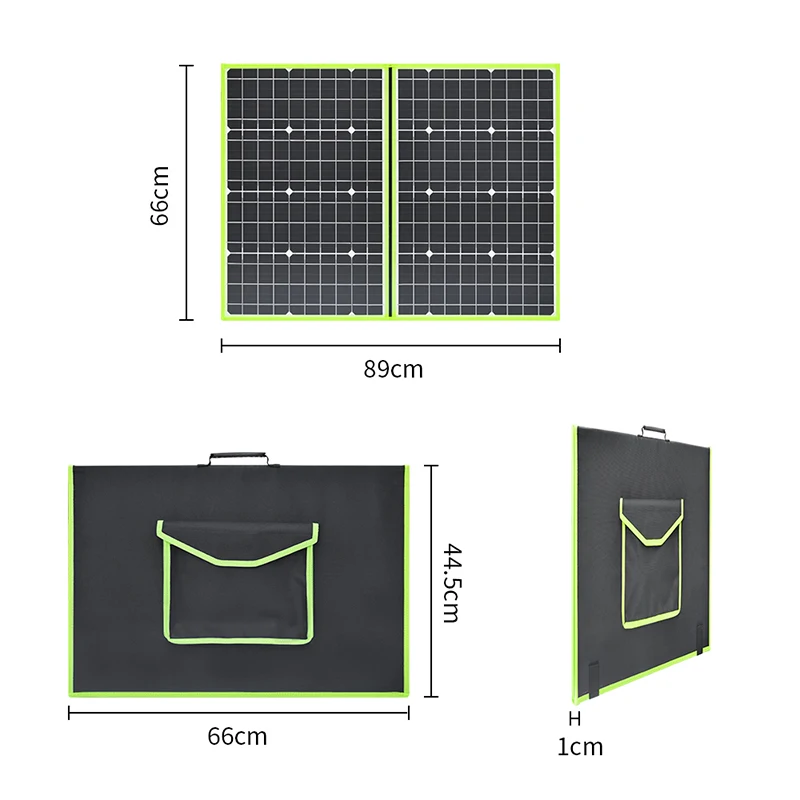

Мощность: 100 Вт Рабочее напряжение: 20 в Напряжение открытого замыкания: 24 В Максимальный рабочий ток: 5A Ток короткого замыкания: 5.5A Рабочая температура: -20 ℃ ~ + 60 ℃ Размер складывания: 660x445x10мм (25,9*17,5*0,4 дюймов) Размер расширения: 890x660x3мм (35*25,9*0,11 дюймов) Вес: 2,55 кг (5,6 фунтов)

150 Вт Упаковочный лист:

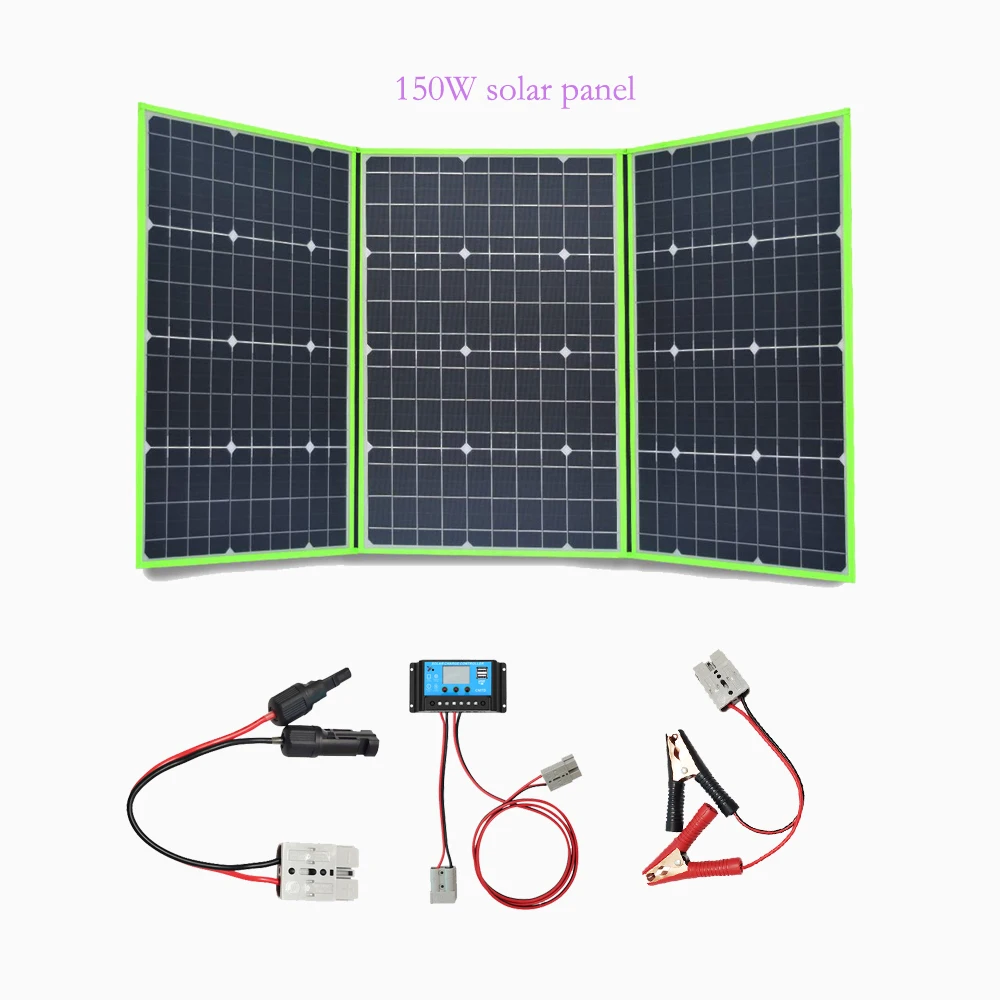

1,1 шт 150 Вт солнечное зарядное устройство 2. 1 шт. 20A контроллер с разъемом 3. 1 комплект кабелей с адаптерами 4. 1 комплект кабеля с зажимом типа крокодил

Параметры

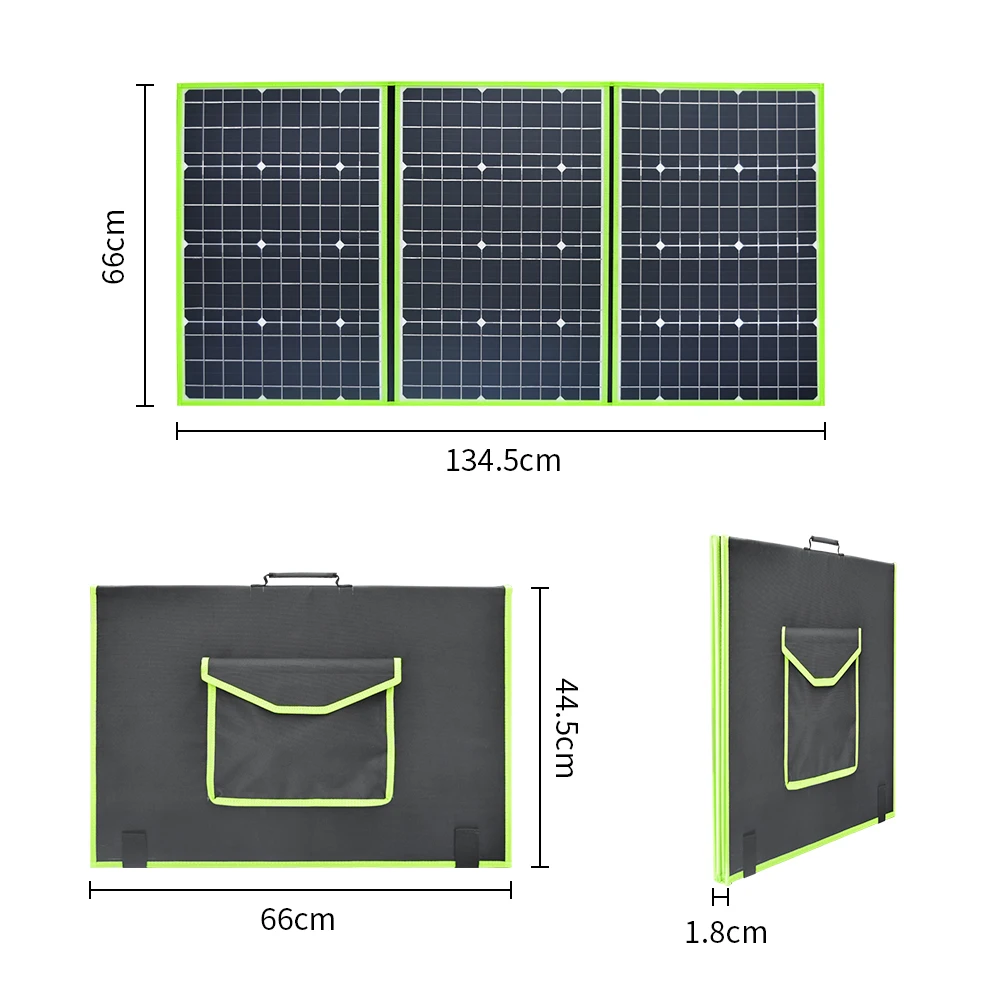

Мощность: 150 Вт Рабочее напряжение: 20 в Напряжение открытого замыкания: 24 В Максимальный рабочий ток: 7.5A Ток короткого замыкания: 9A Рабочая температура: -20 ℃ ~ + 60 ℃ Размер складывания: 660x445x18 мм (25.9X17.5X0.7 дюймов) Размер расширения: 1345x660x3мм (52.95X25.9X0.11 дюймов) Вес: 3,9 КГ (8,59 фунтов)

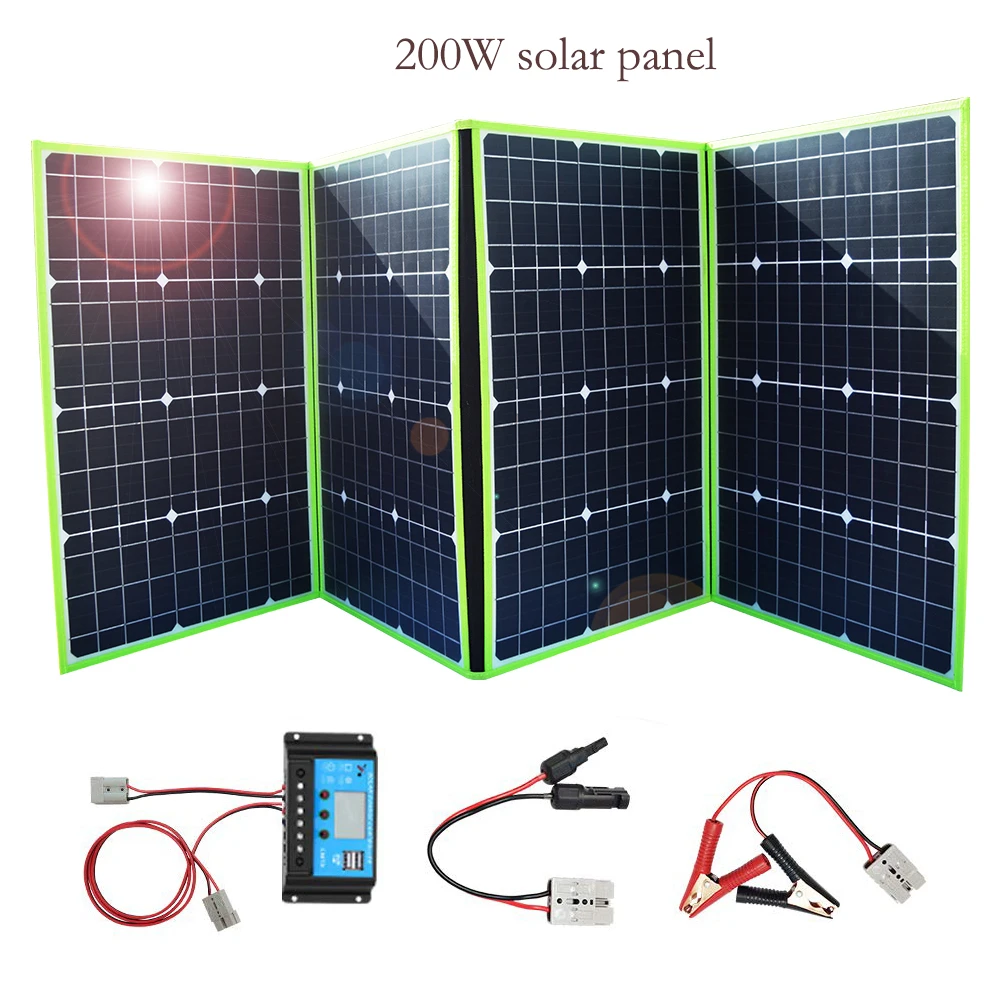

200 Вт Упаковочный лист:

1,1 шт 200 Вт солнечное зарядное устройство 2. 1 шт. 20A контроллер с разъемом 3. 1 комплект кабелей с адаптерами 4. 1 комплект кабеля с зажимом типа крокодил

Параметры

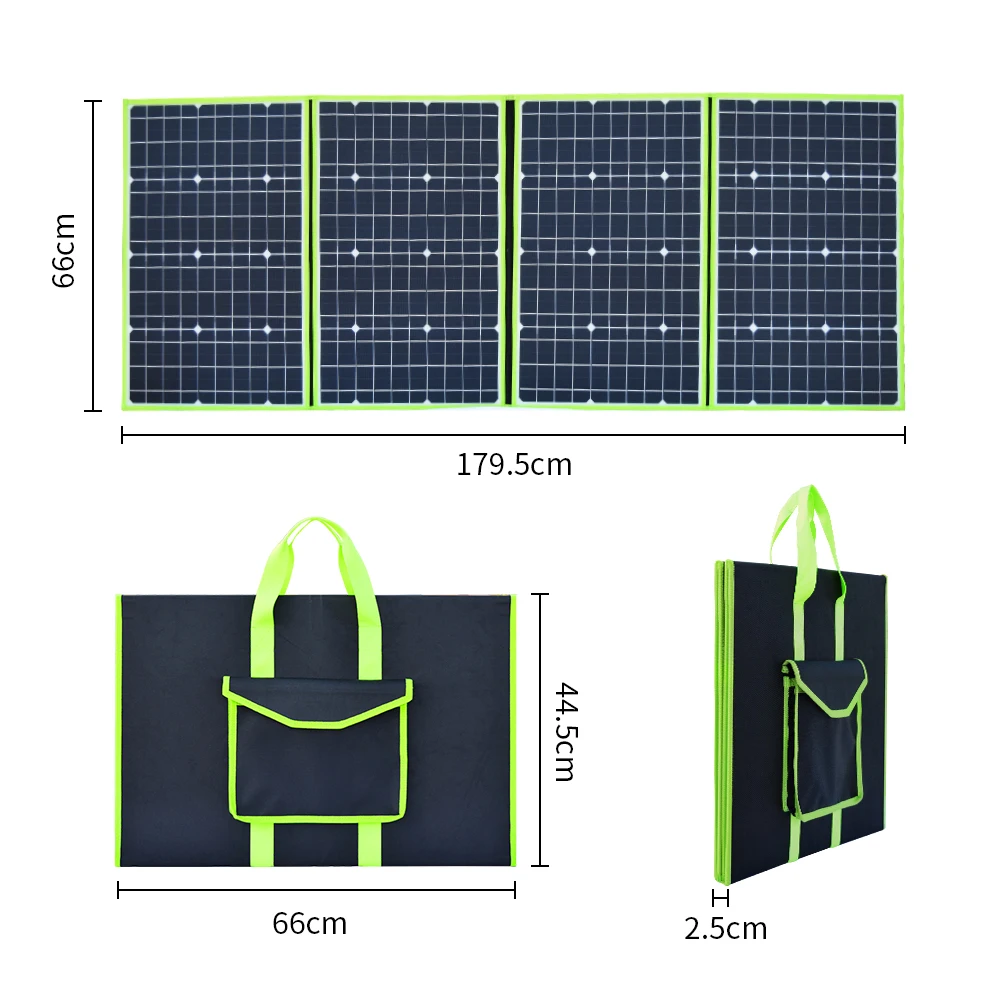

Мощность: 200 Вт Рабочее напряжение: 20 в Напряжение открытого замыкания: 24 В Максимальный рабочий ток: 10A Ток короткого замыкания: 12А Рабочая температура: -20 ℃ ~ + 60 ℃ Размер складывания: 660x445x20мм (25,98*17,51*0,78 дюймов) Размер расширения: 1795x660x3мм (464,37*25,98*0,11 дюймов) Вес: 5,15 кг (11,35 фунтов)

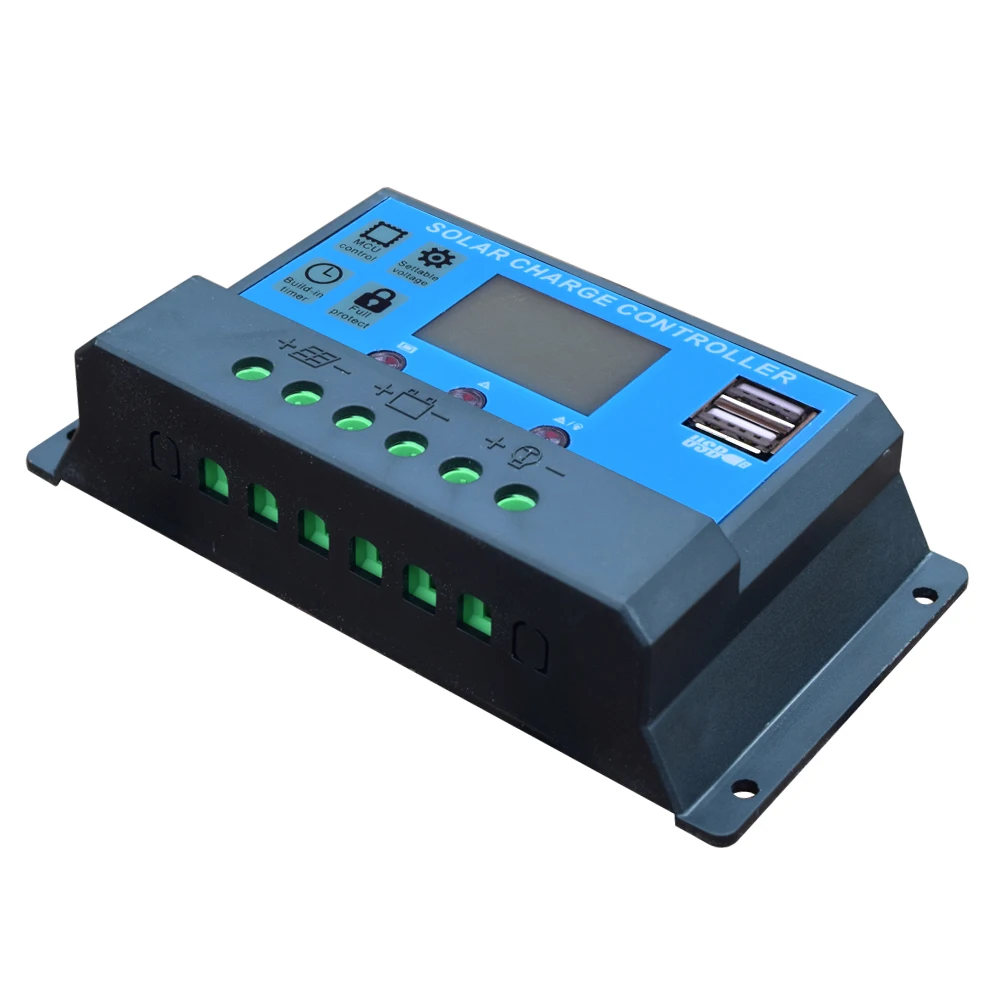

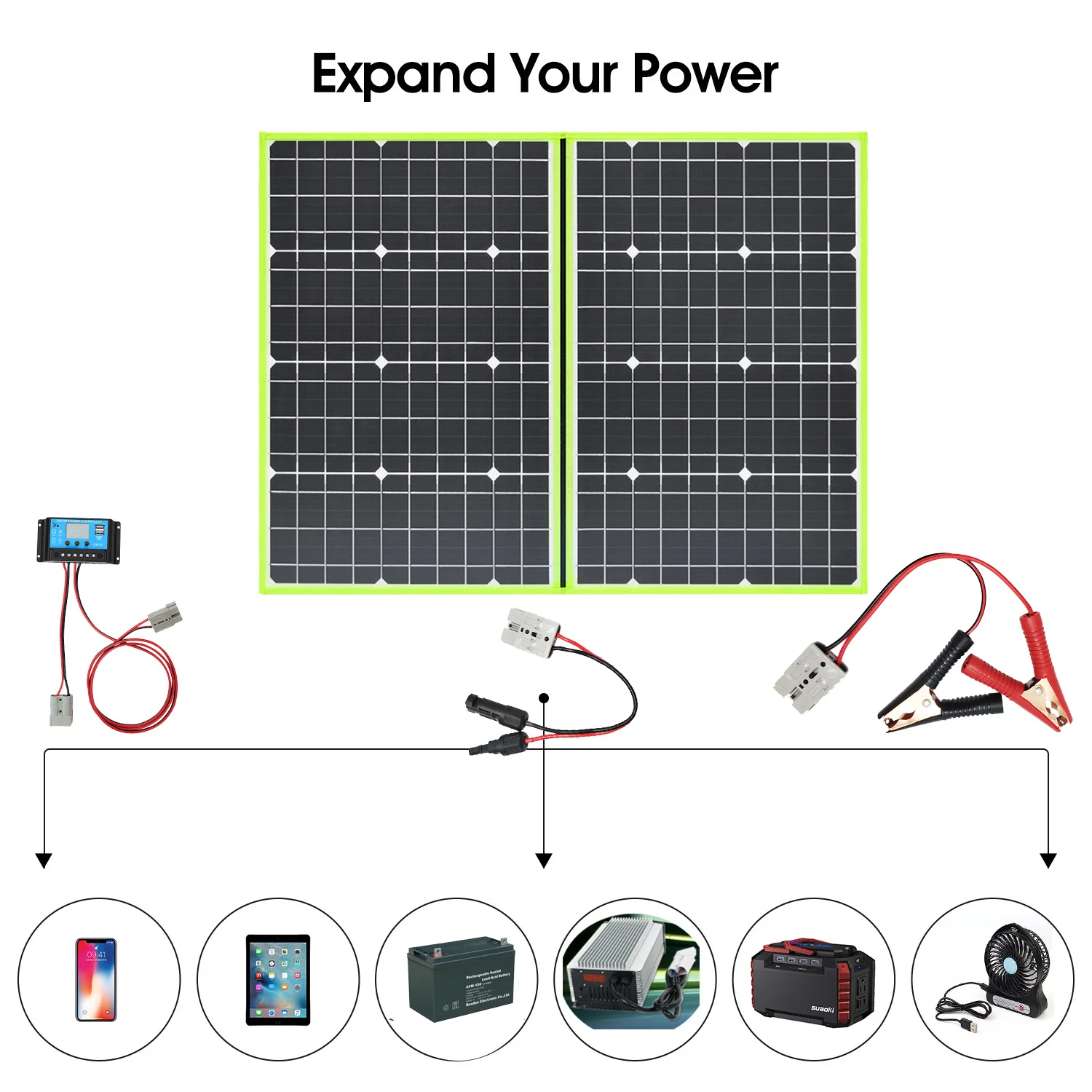

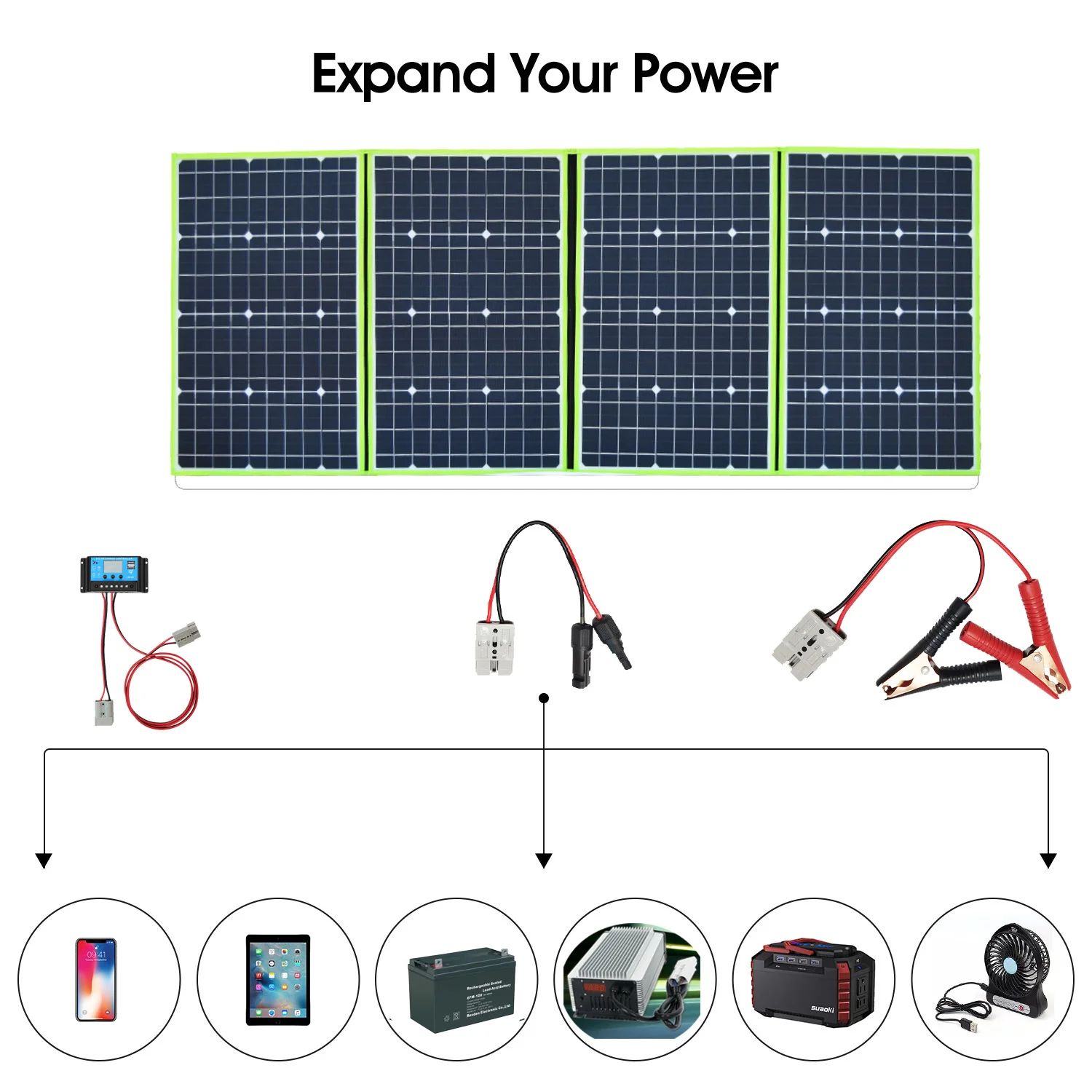

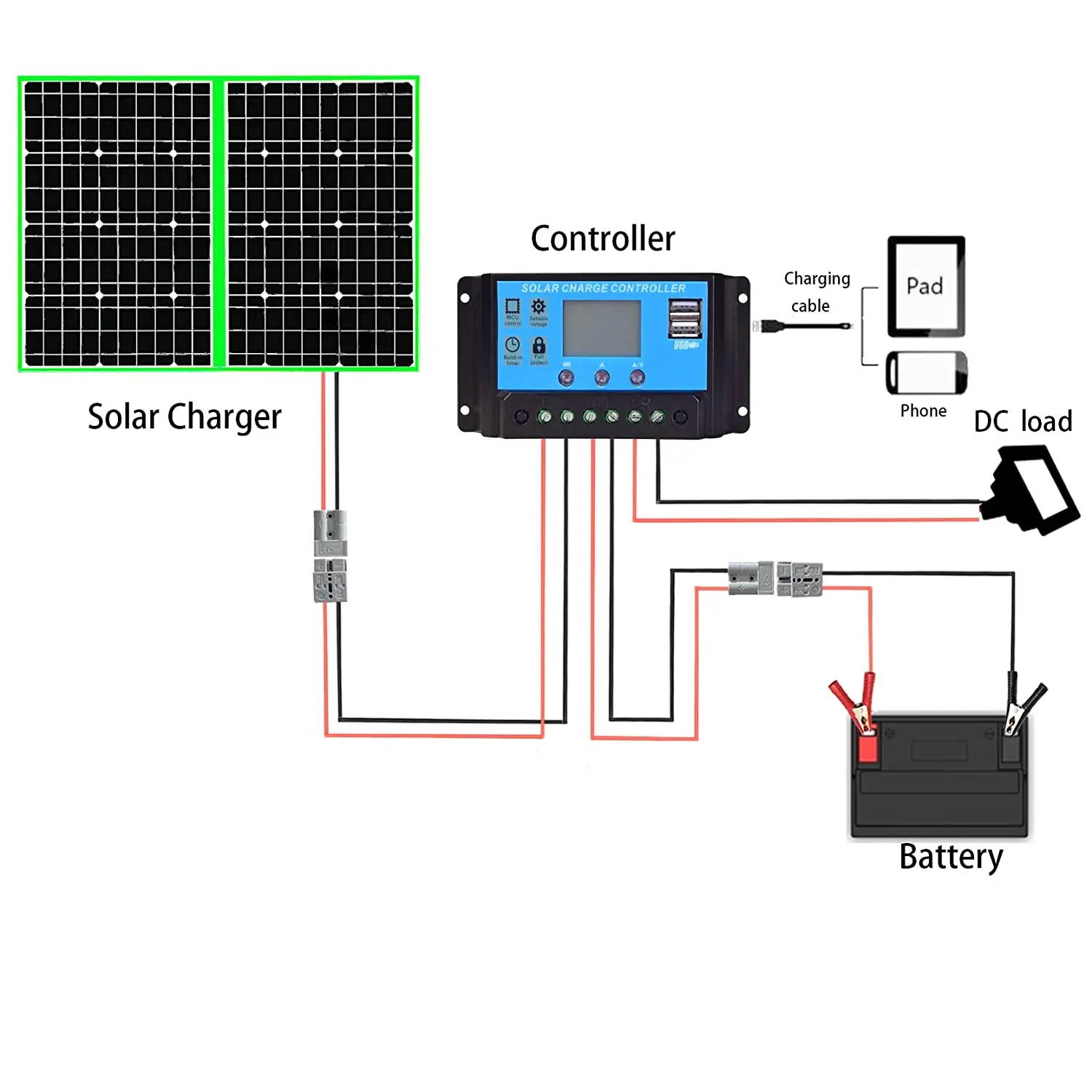

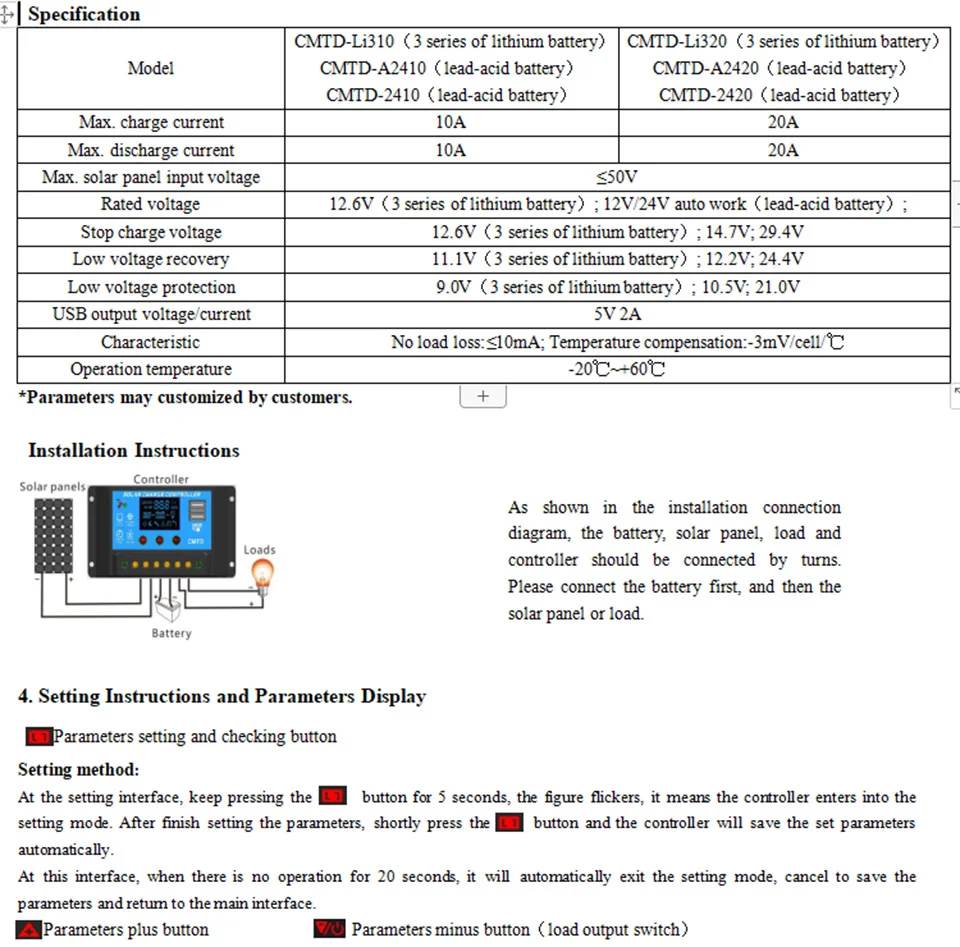

Инструкции по подключению контроллера

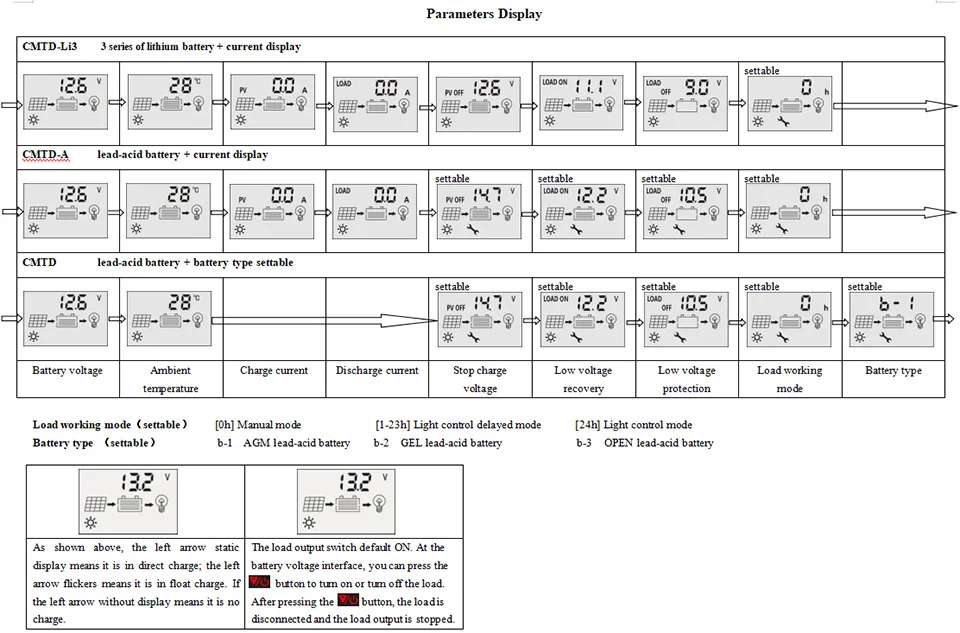

А перед подключением солнечной панели сначала Подключите контроллер к батарее. Подключение солнечной панели без подключения батареи может привести к тому, что контроллер выгорит и не отобразится. B после того, как контроллер подключен к аккумуляторной батарее, подключите вышеуказанную серию или параллельные солнечные панели к контроллеру через кабель передачи. C наконец, подключите требуемую нагрузку постоянного тока к концу нагрузки контроллера. Если нагрузка не работает, нажмите третью кнопку контроллера. D в соответствии с руководством контроллера, отрегулируйте необходимые параметры.
