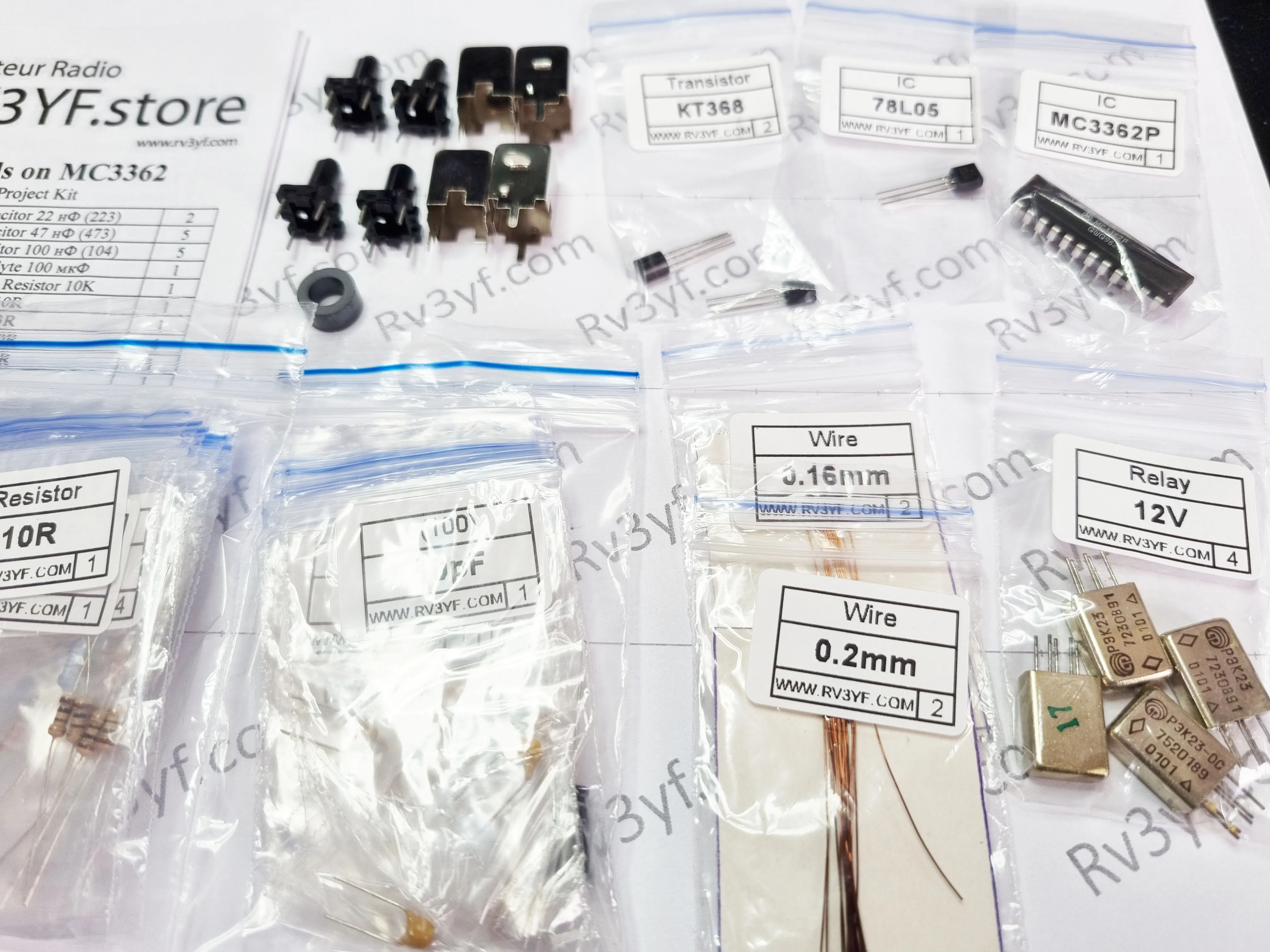

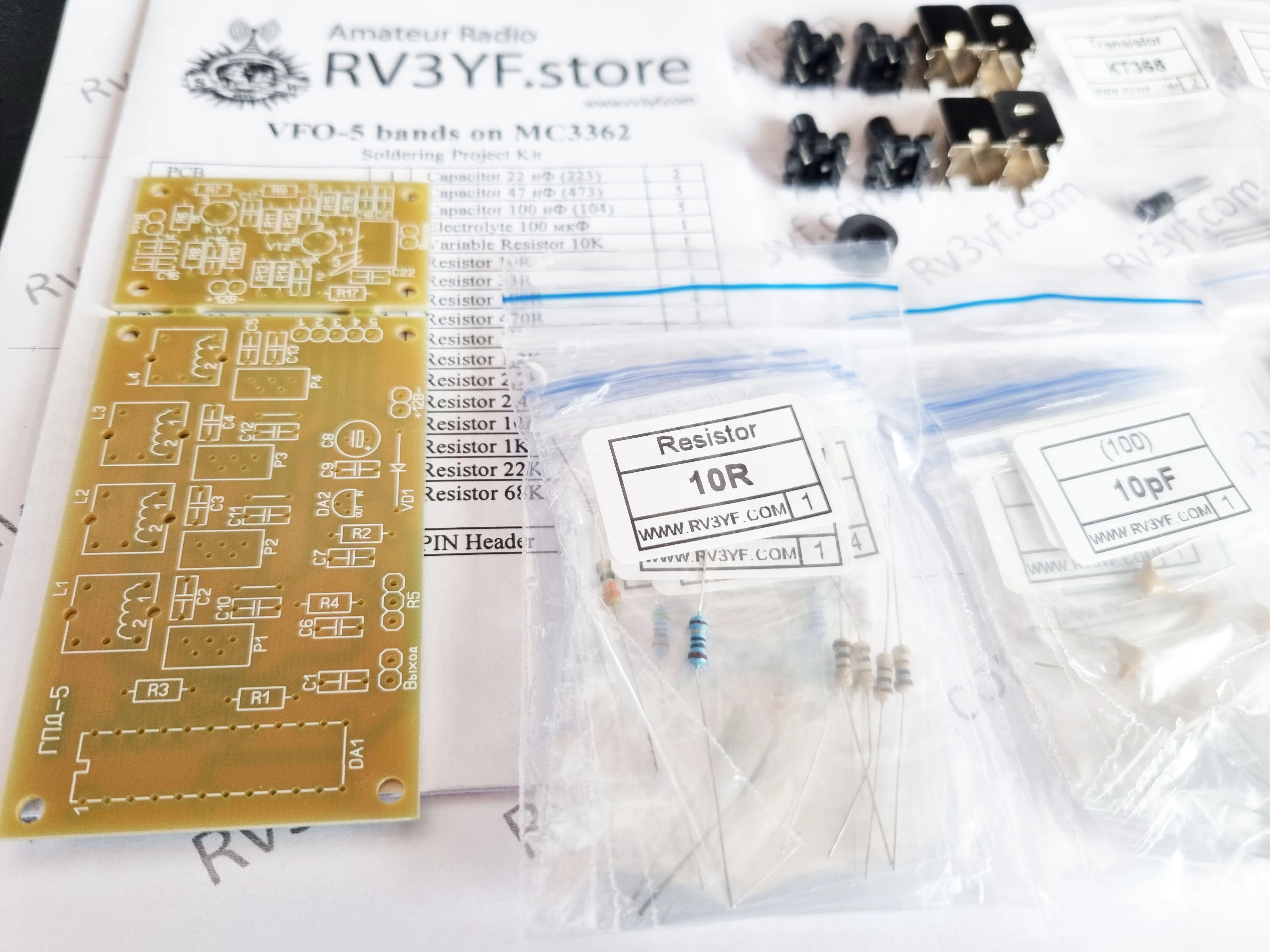

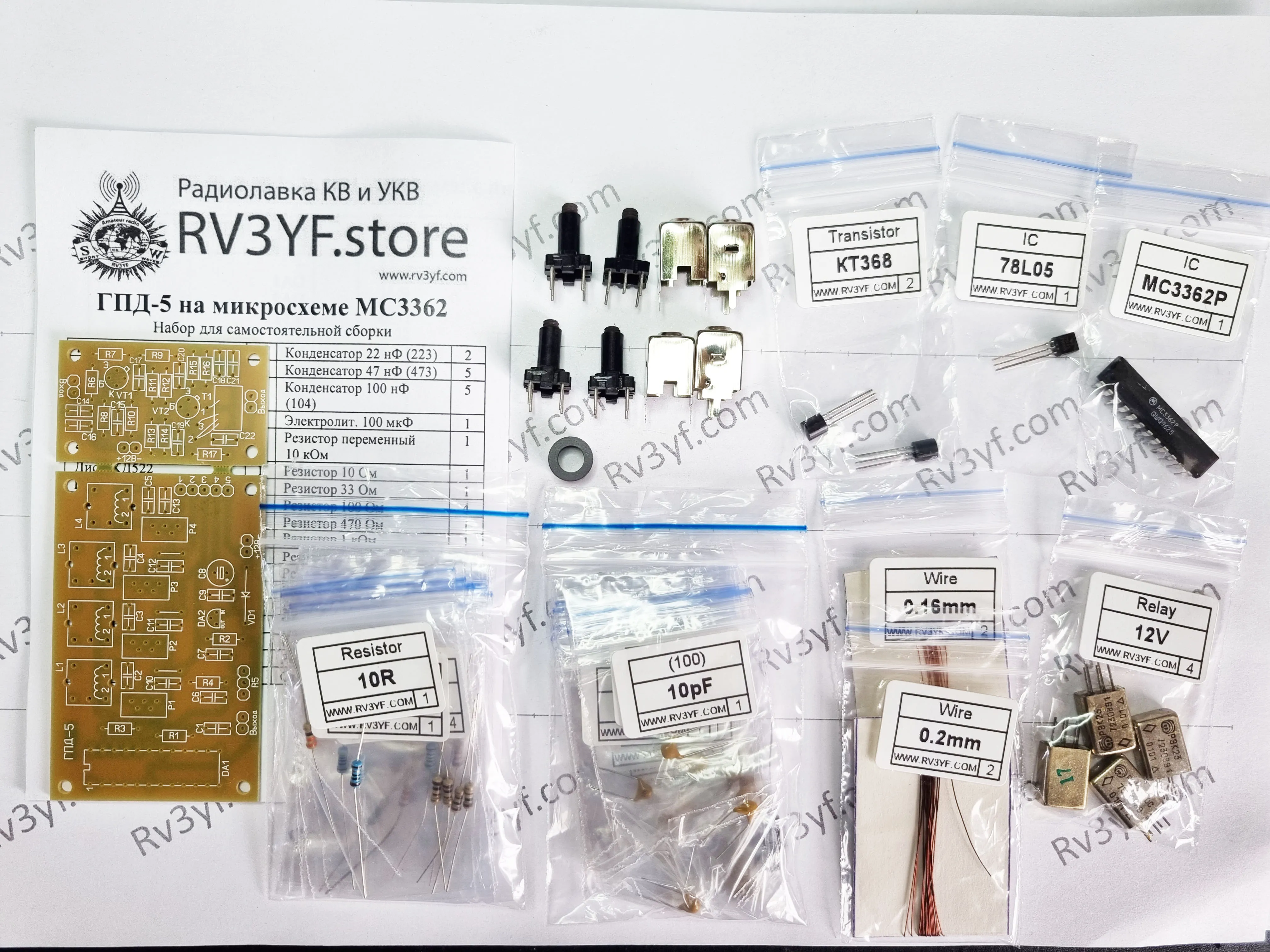

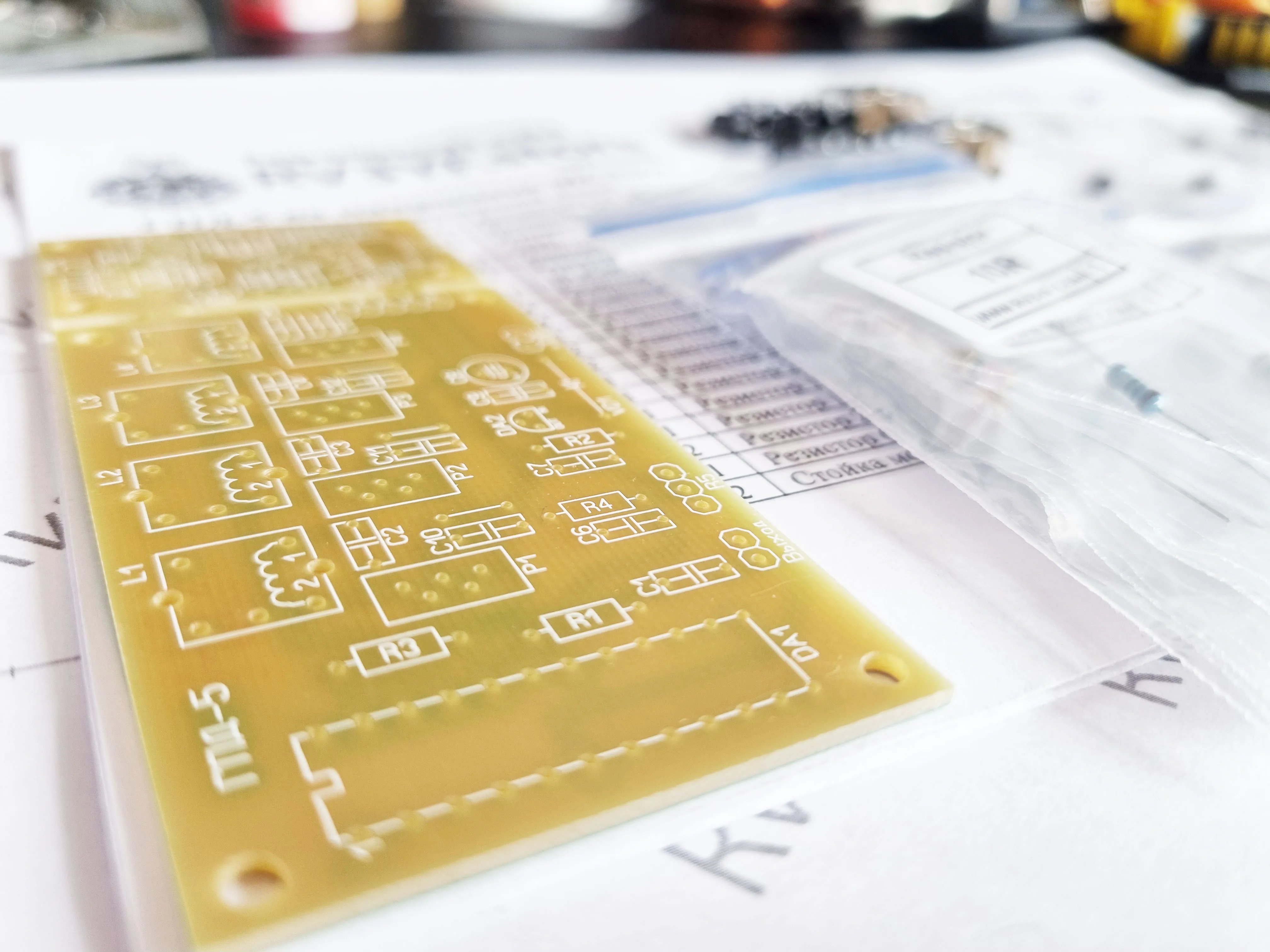

Генератор плавного диапазона (ГПД) на 5 диапазонов + буфер-усилитель. Набор для сборки

Данный генератор плавного диапазона выполнен на основе интегральной микросхемы фирмы Моторола МС3362. Эта микросхема позволяет создать функционально законченное устройство - радиоприемник, способный работать как в FM, так и в SSB режимах. Данное устройство разрабатывалось как плавный гетеродин для трансиверов с одним преобразованием частоты типа «Аматор-КФ», «Роса», «Десна», Дружба-М», «Клопик» и им подобных с промежуточной частотой 8,86 МГц.

При испытании и сравнении с ГПД от Р-107М, данное устройство показало, что оно не уступает в стабильности частоты, и это при габаритных показателях в 5 раз меньше, да и найти сейчас ГПД от Р-107М весьма непросто. Стабильность частоты такова, что за 8 часов непрерывной работы (после 10 минутного прогрева) уход частоты составил 200 Гц с выбегом частоты за это время, не превышающим 600 Гц.

Переменное синусоидальное напряжение на выходе платы ГПД - 100 мВ.

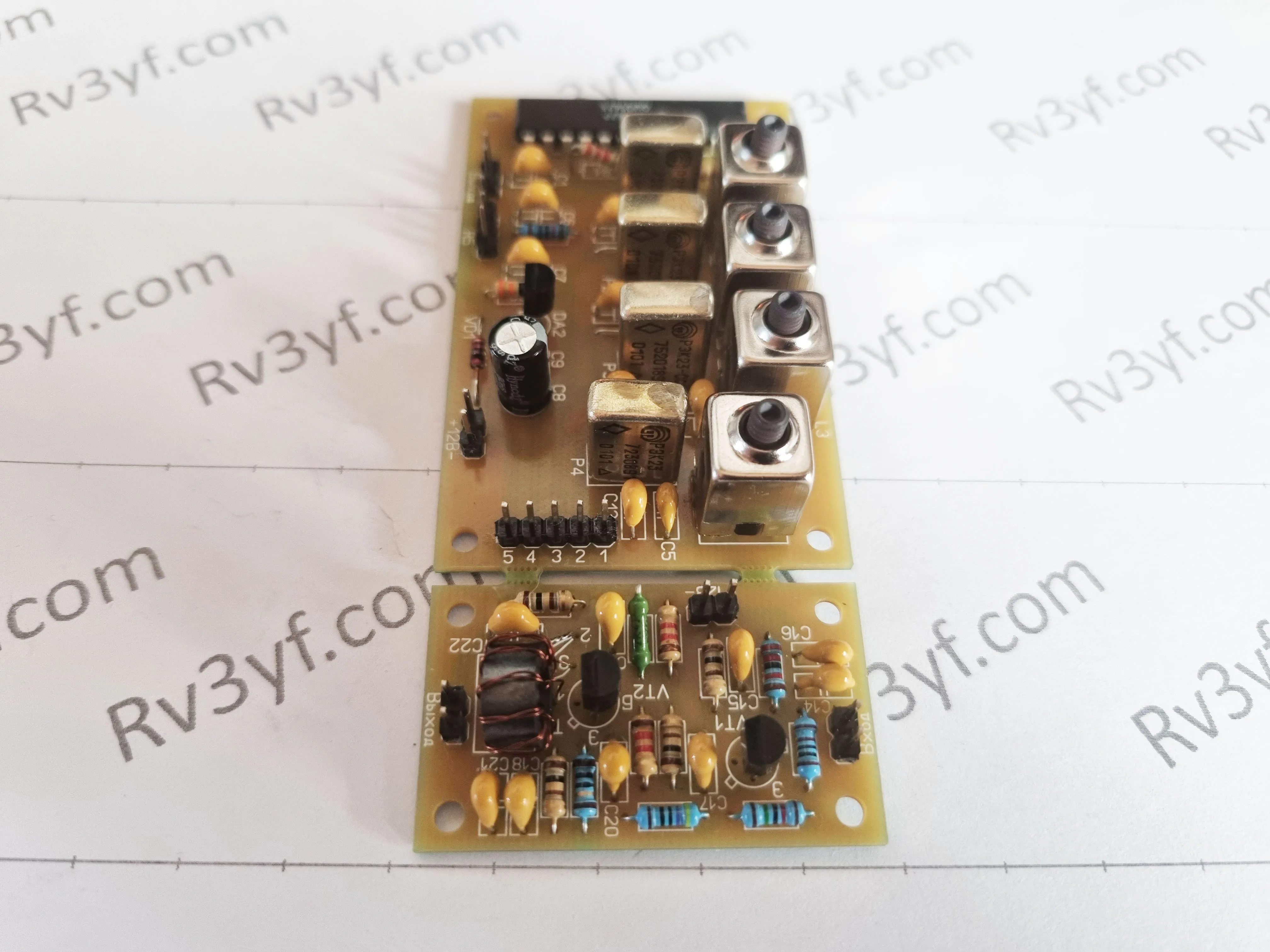

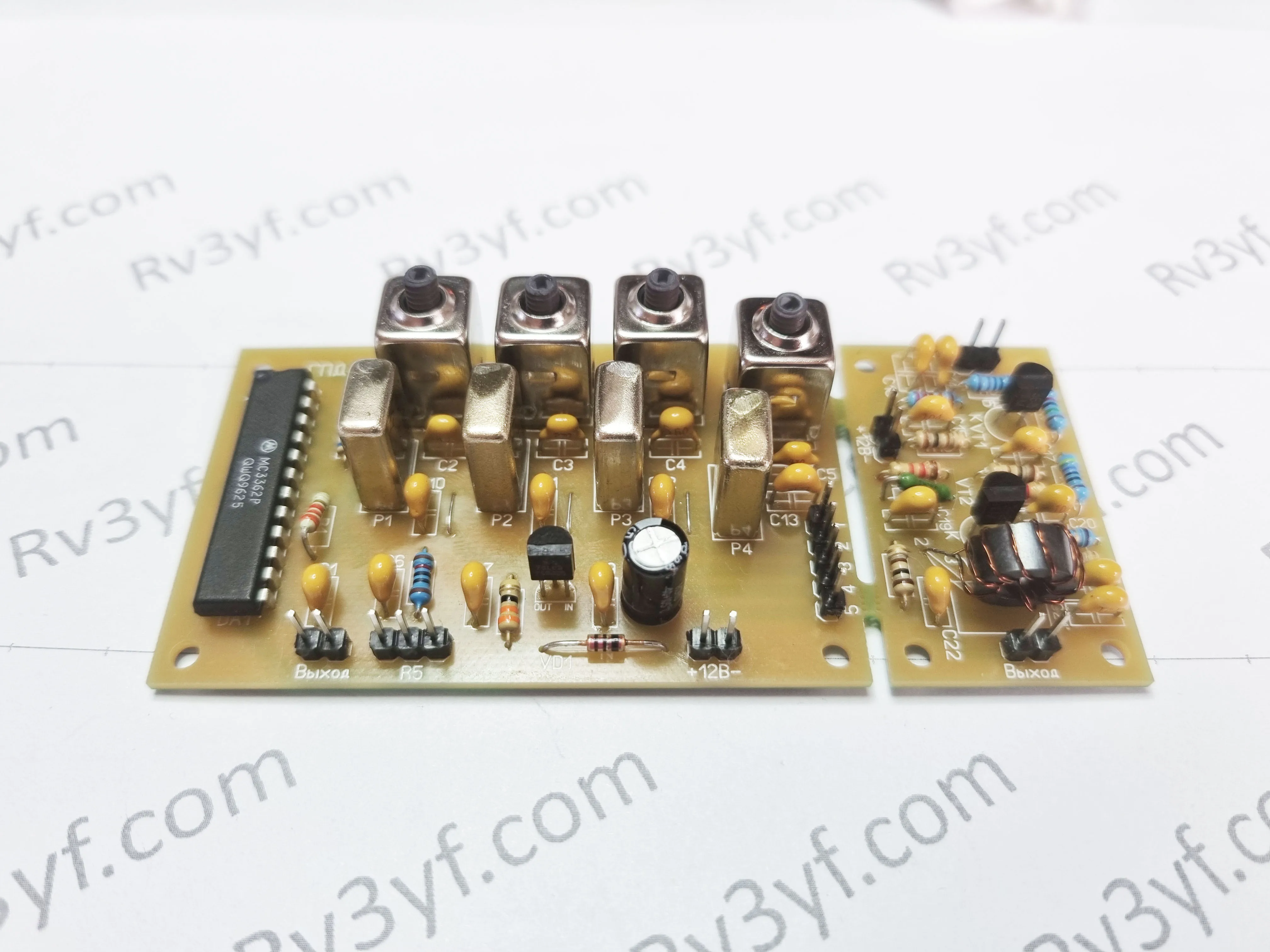

На транзисторе VT1 выполнен буферный каскад, а на транзисторе VT2 каскад усиления сигнала (усилитель ГПД). На выходе усилителя ГПД, при нагрузке 100 Ом, синусоидальное напряжение равно 1-1,2 В.



Диапазон работы ГПД от 5 МГц до 20,4 МГц, разбит на 4 поддиапазона - «10 м», «20 м», «40 м» и «80 и 15 м».
