Фильтры нижних частот (ФНЧ) КВ трансивера. Набор для борки с реле на 12-18В

Набор для самостоятельной сборки Нильтров нижних частот для КВ Трансивера с реле на 12-18В

Фильтры нижних частот ФНЧ-2 используются для фильтрации гармоник на выходе усилителя мощности.

Данные фильтры хорошо зарекомендовали себя в трансиверах «Дружба», «Десна», «Дружба-М», «Роса», «Клопик», «Слобода», но за счет своей универсальности могут использоваться в любой конструкции.

Принцип работы На плате применяются шесть двухзвенных фильтров нижних частот, коммутация звеньев фильтра при переходе с одного диапазона на другой производится реле типа РЭС-49 (РЭК-23), с рабочим напряжением от 12В до 18В.

Реле Р1 с рабочим напряжением на 12В и служит для подключения выхода ФНЧ к усилителю мощности (УМ) и диапазонным полосовым фильтрам (ДПФ).

Диапазоны 7 и 10 МГц, 18 и 21 МГц, 24 и 28 МГц объединены, и имеют общие фильтры нижних частот; коммутация реле этих диапазонов производится через диодный дешифратор VD3-VD8.

Особенности монтажа и настройка

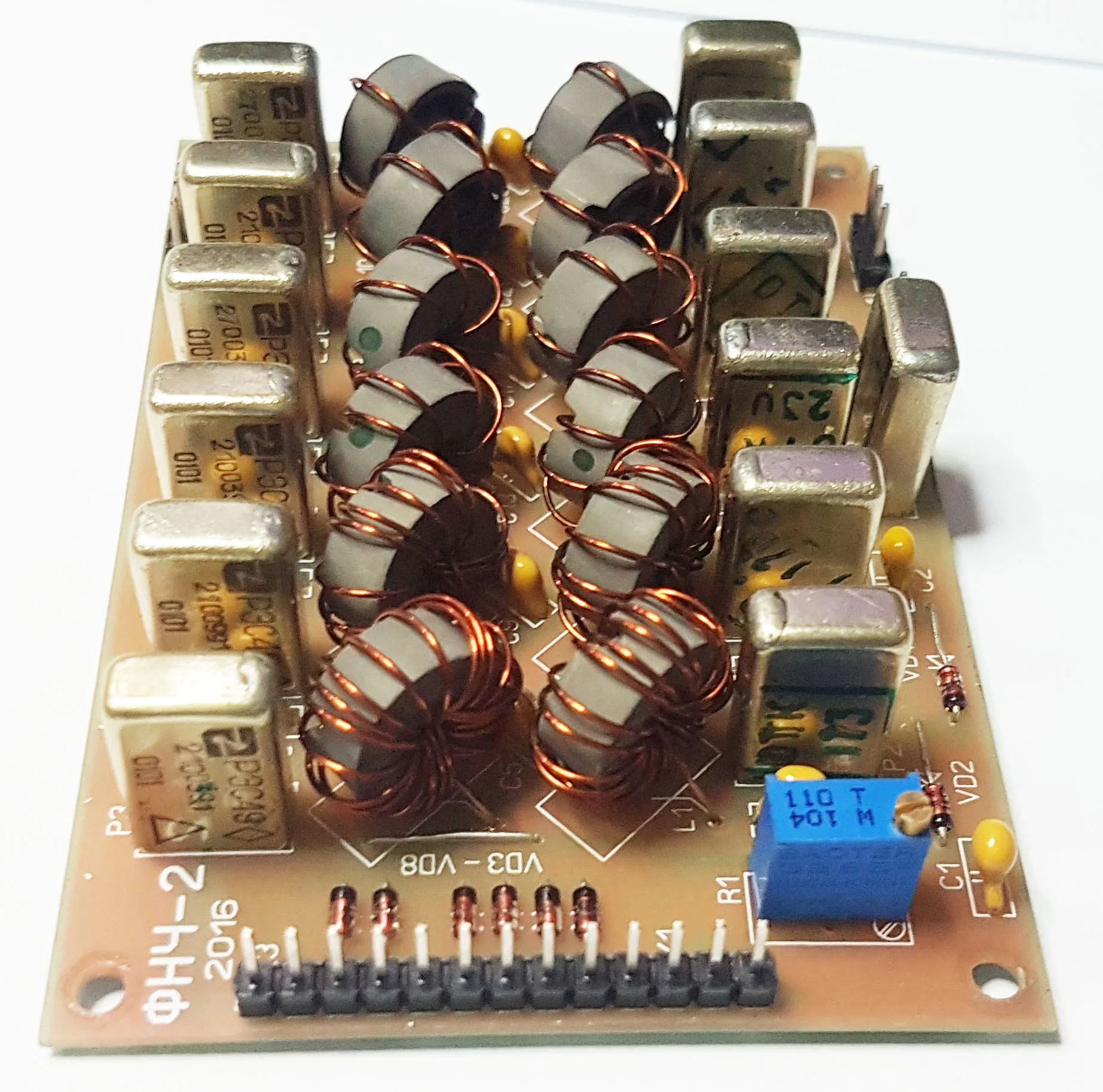

Монтаж фильтров нижних частот выполняется на односторонней печатной плате 90х62 мм.

Для изготовления ФНЧ применяются половинки (чашечки) от сердечников СБ-12А, которые используются как ферритовое кольцо без всяких переделок.

В качестве блокировочных конденсаторов С3, С7, С11, С15, С19 и С23 на плате ФНЧ-2 предусмотрена установка, как выводных серии К10-17, так и ЧИП конденсаторов 0805 или 1206.

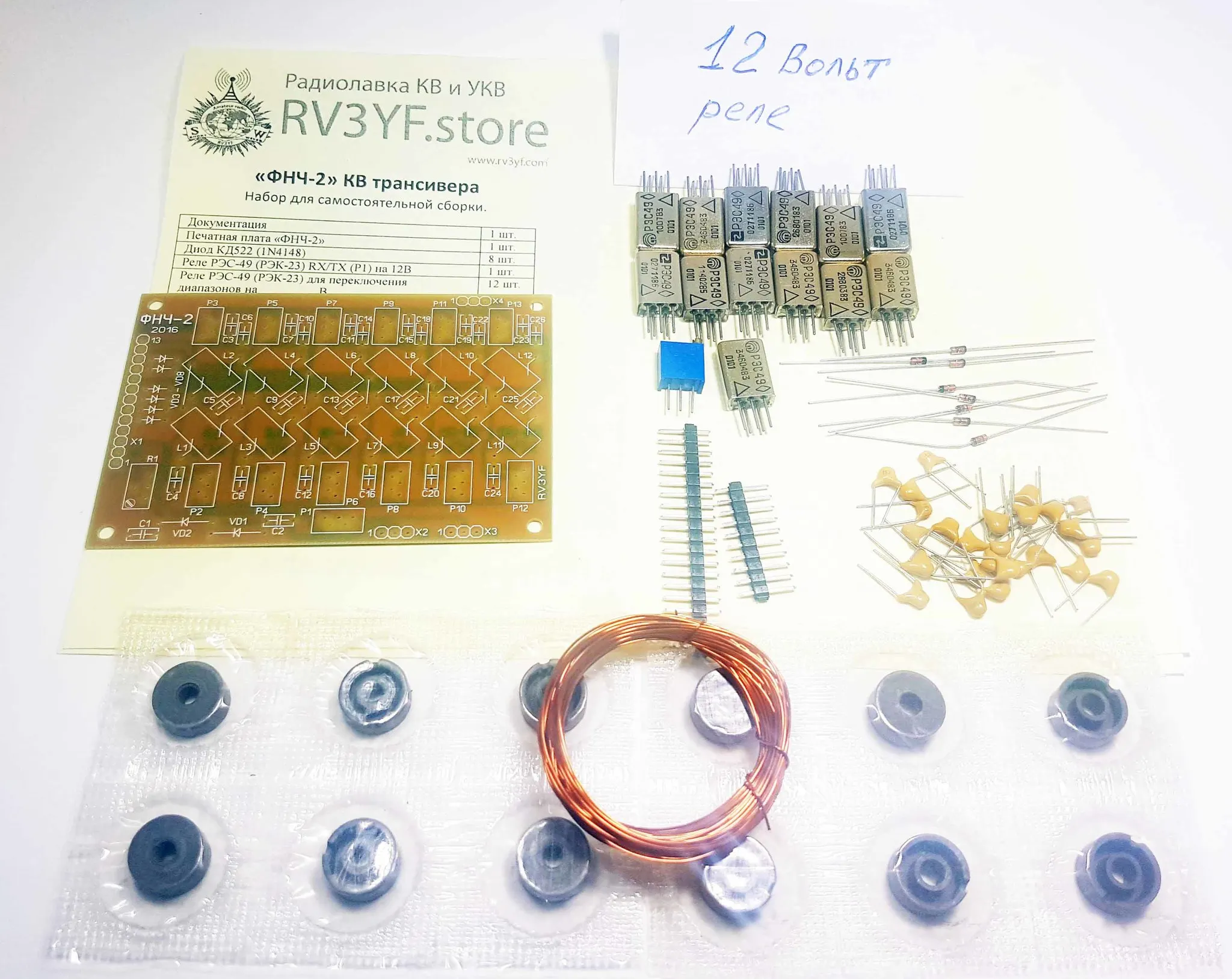

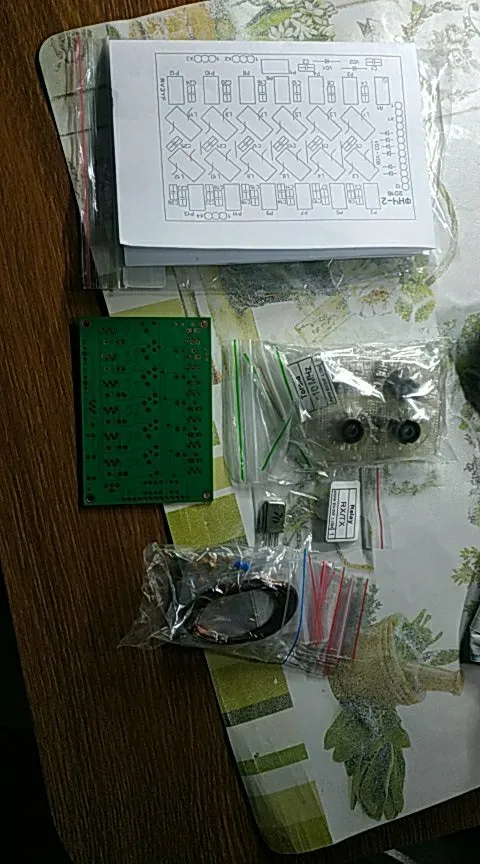

Состав набора: печатная плата 90х62 мм, «чашки» СБ-12А, конденсаторы, резисторы, диоды, реле РЭС-49 (РЭК-23) на напряжение 12-18В.

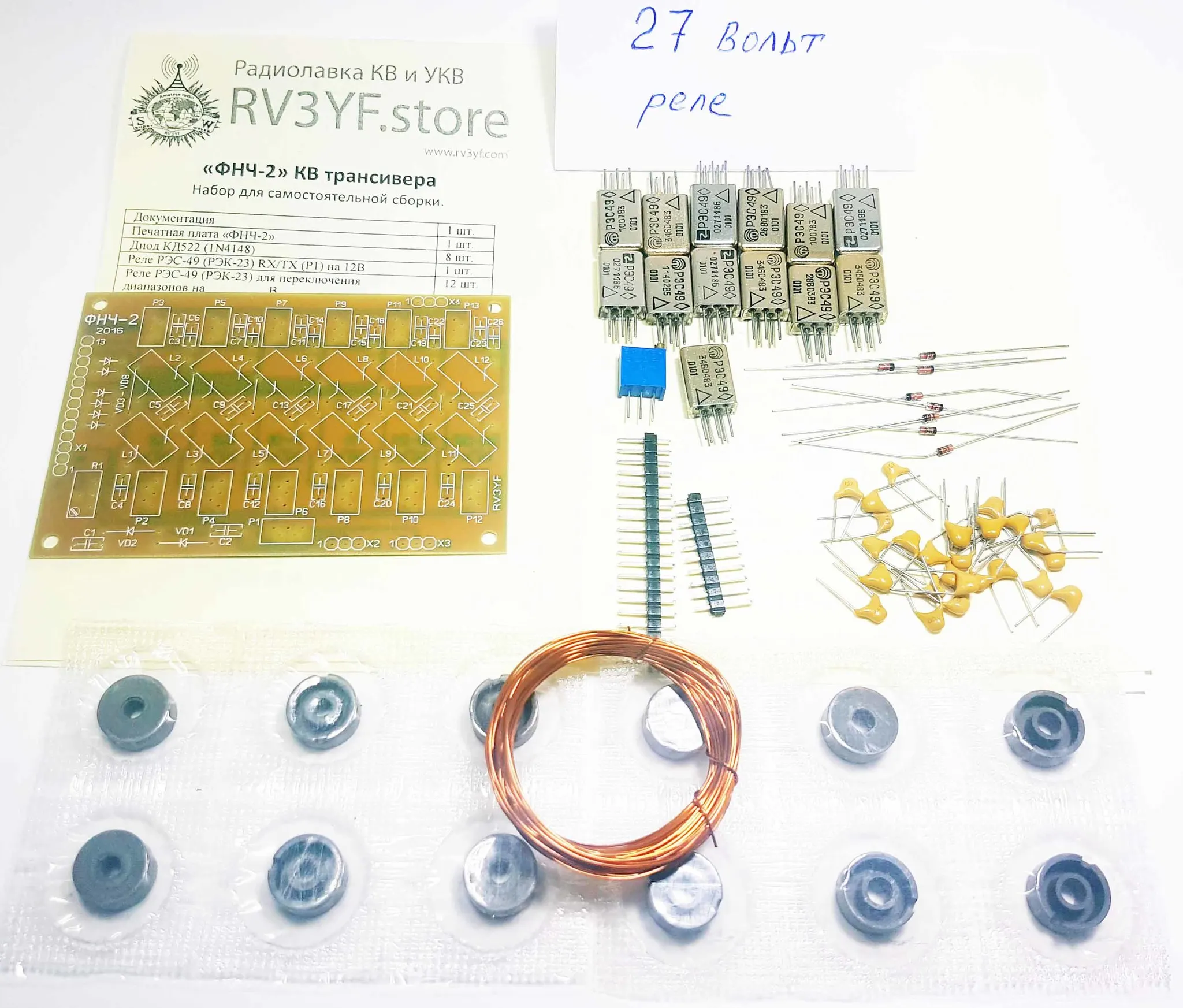

Также есть различные варианты поставки: набор с реле на 27В, наборы без реле РЭС49 (доступен для заказа на нашем сайте).

Документация и схемы можно скачать на нашем сайте RV3YF
