Простой автоматический КСВ-метр со светодиодной шкалой

Набор для самостоятельного изготовления «Простого автоматического КСВ-метра со светодиодной шкалой на микросхеме LM3914». (С. Э. Беленецкий).

Автоматическиеизмерители КСВ приобрели заслуженную популярность благодаря тому, что не требуют постоянной калибровки, что существенно упрощает сам процесс измерений и обеспечивают возможность непосредственного оперативного контроля качества согласования антенно-фидерного тракта при работе в эфире. Очень привлекательны с точки зрения эргономики и дизайна, удобства визуального контроля КСВ-метры со светодиодными индикаторами.

Стоит отметить две важных особенности этих устройств:

- операция калибровки илиавтокалибровки как таковая отсутствует за ненадобностью. Точность измерения определяется только точностью подбора значений резисторов и чувствительностью компараторов;

- хорошее быстродействие позволяет рекомендовать их применение для оперативного контроля рабочего и аварийногосостояний антенно-фидерного тракта.

Предлагаемый вашему вниманию вариант автоматического светодиодного КСВ-метра с однополярным питанием имеет 10 уровней отсчета и отличается исключительной простотой благодаря применению доступной и недорогой микросхемы LM3914. В этой микросхеме - специализированном контролере для управления линейными светодиодными шкалами, есть все, что нам необходимо – прецизионный десятиступенчатый делитель напряжения с линейным шагом деления0,1, десять компараторов и схема управления светодиодами.

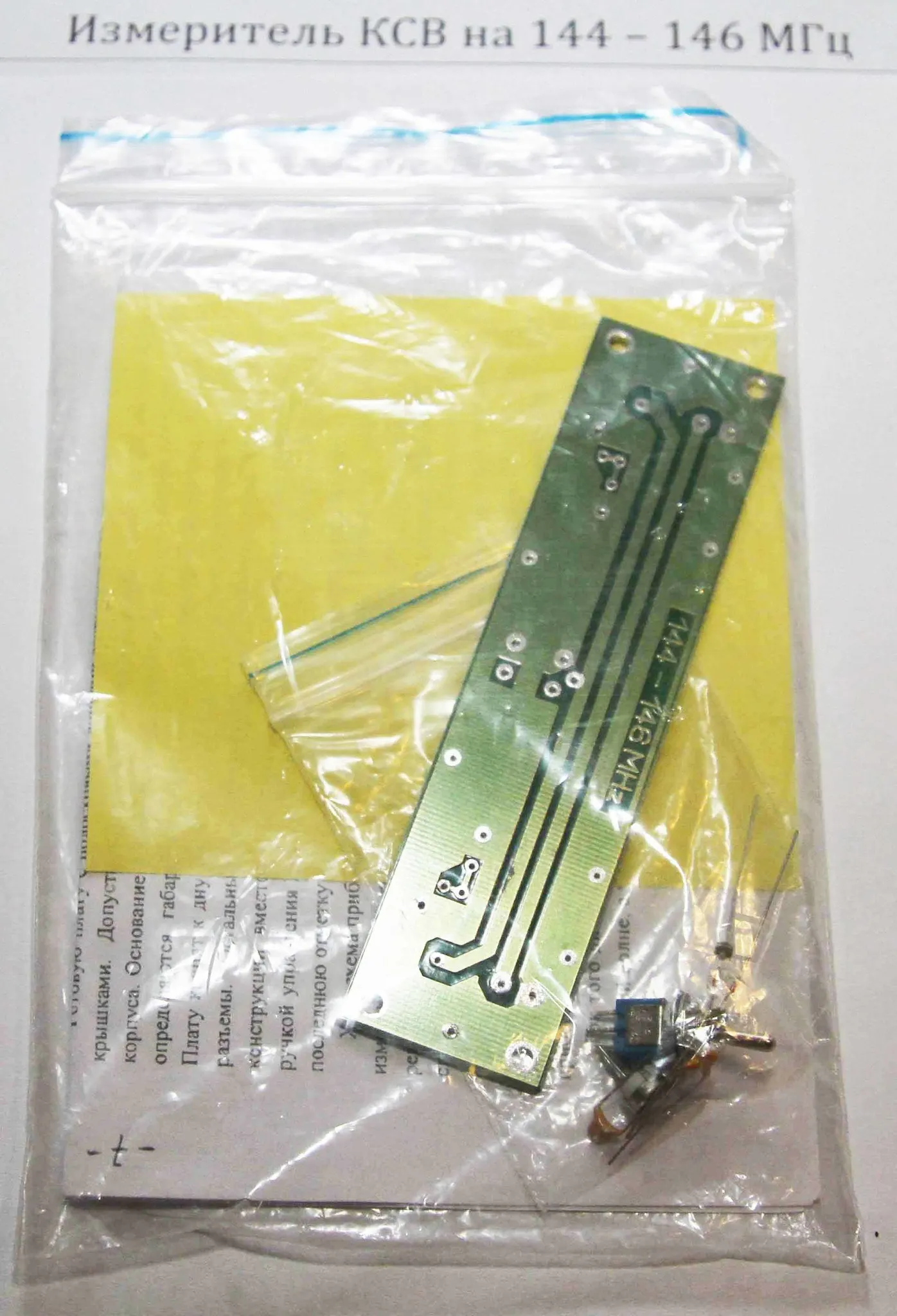

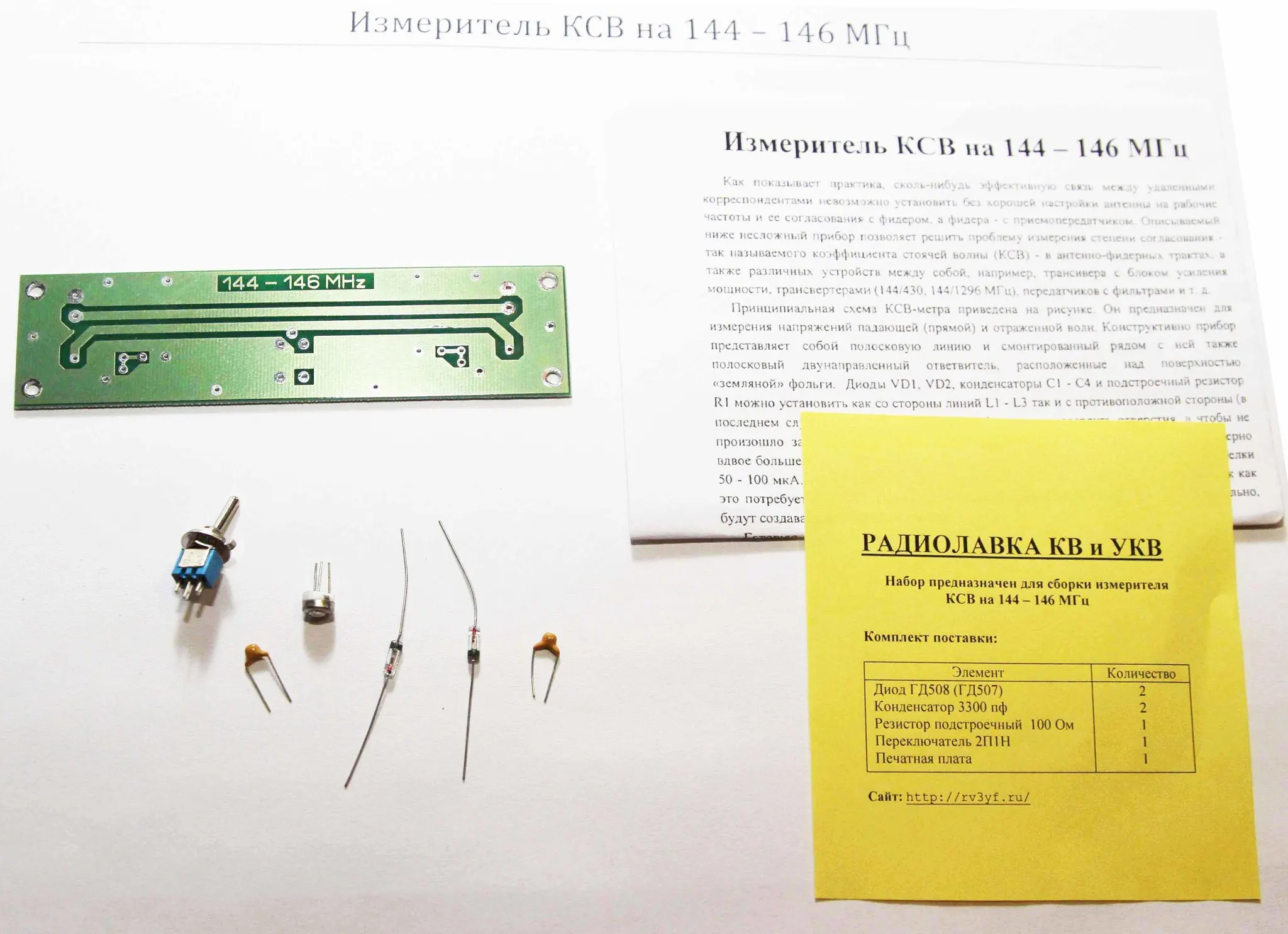

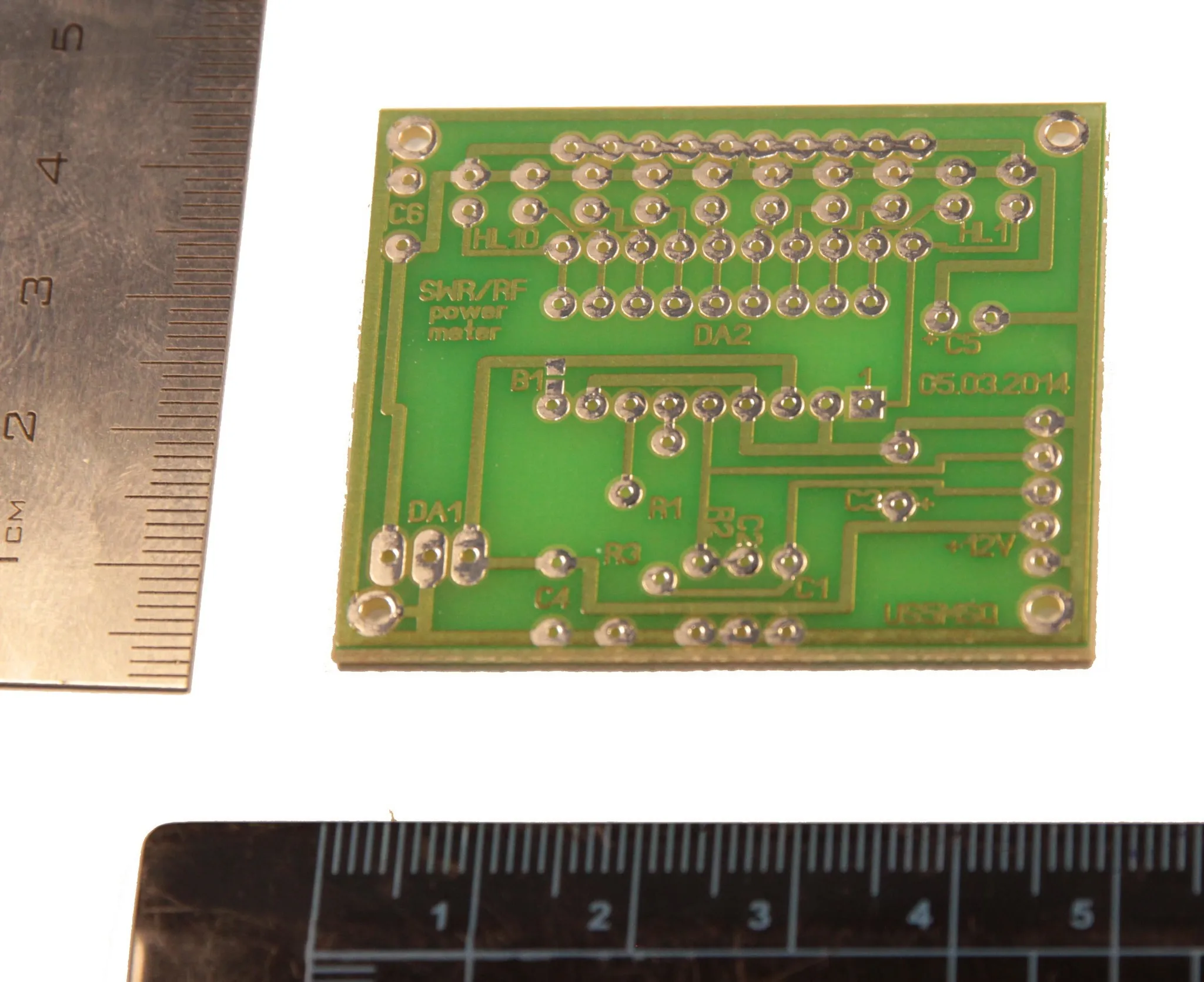

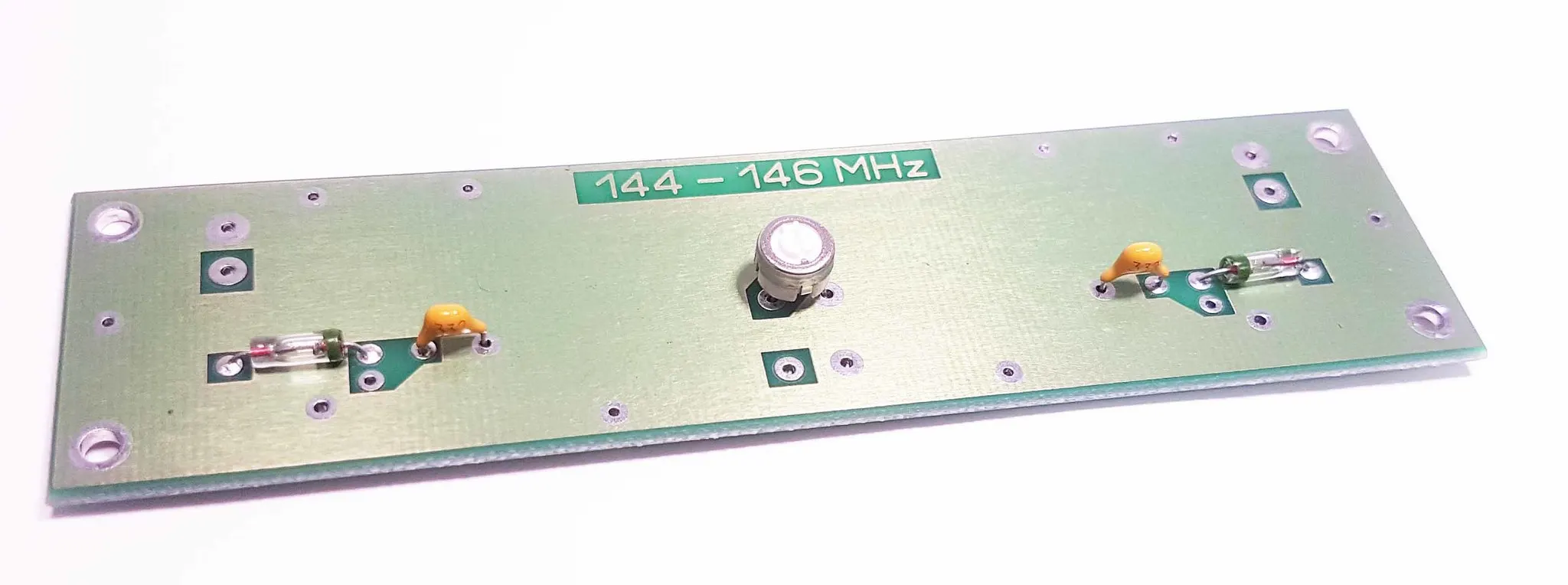

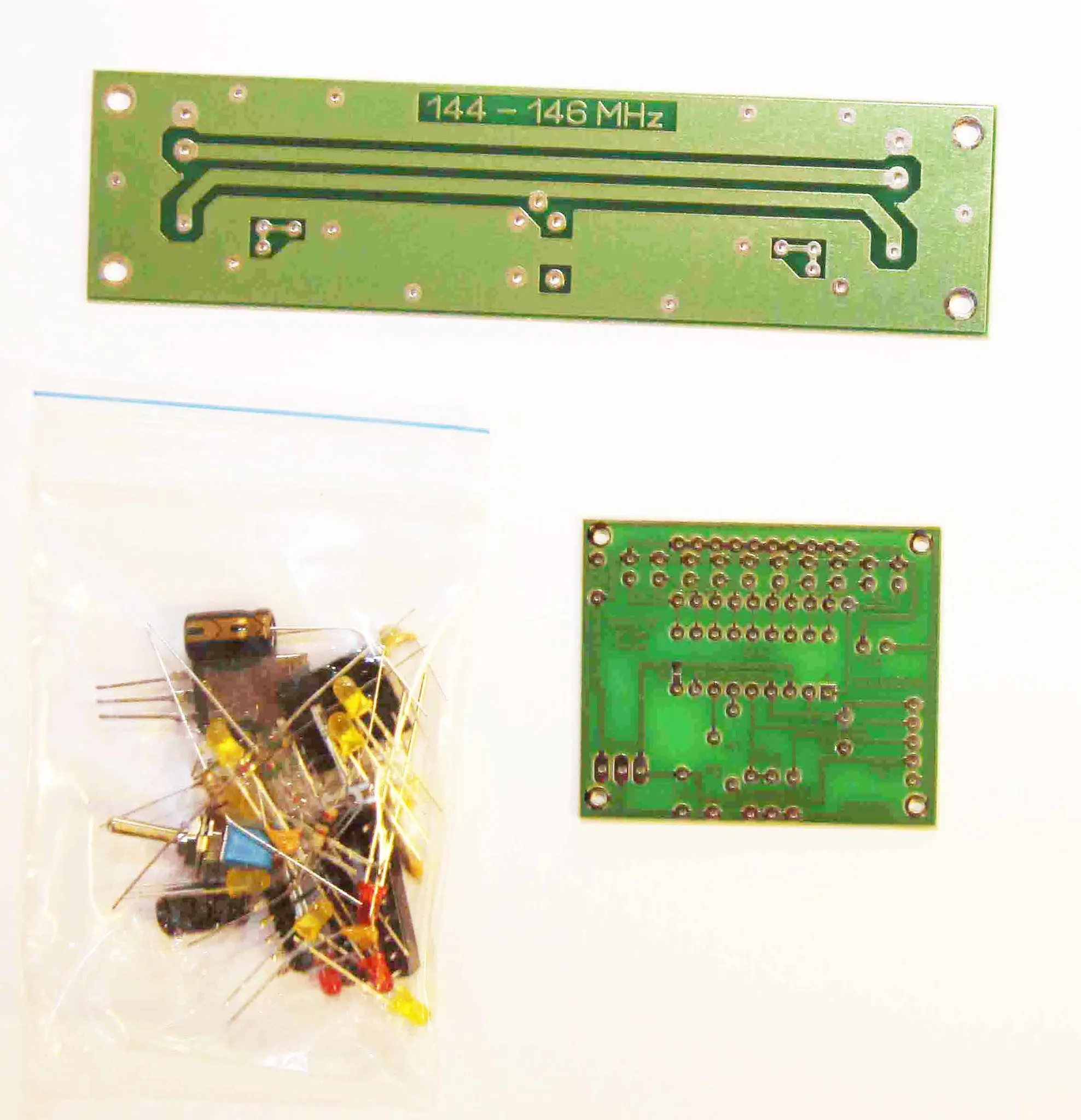

Состав набора: печатная плата сверленая плата с маской, размер 49х41 мм, все радиоэлементы необходимые для сборки платы: микросхемы LM3914, 7805, светодиоды, конденсаторы и резисторы, печатная плата ответвителя на 144-146 МГц + комплект деталей для ее сборки. Для диапазона 1-30 МГц, подойдет любая схема аналогового КСВ-метра.

Документация и схемы можно скачать на нашем сайте RV3YF
