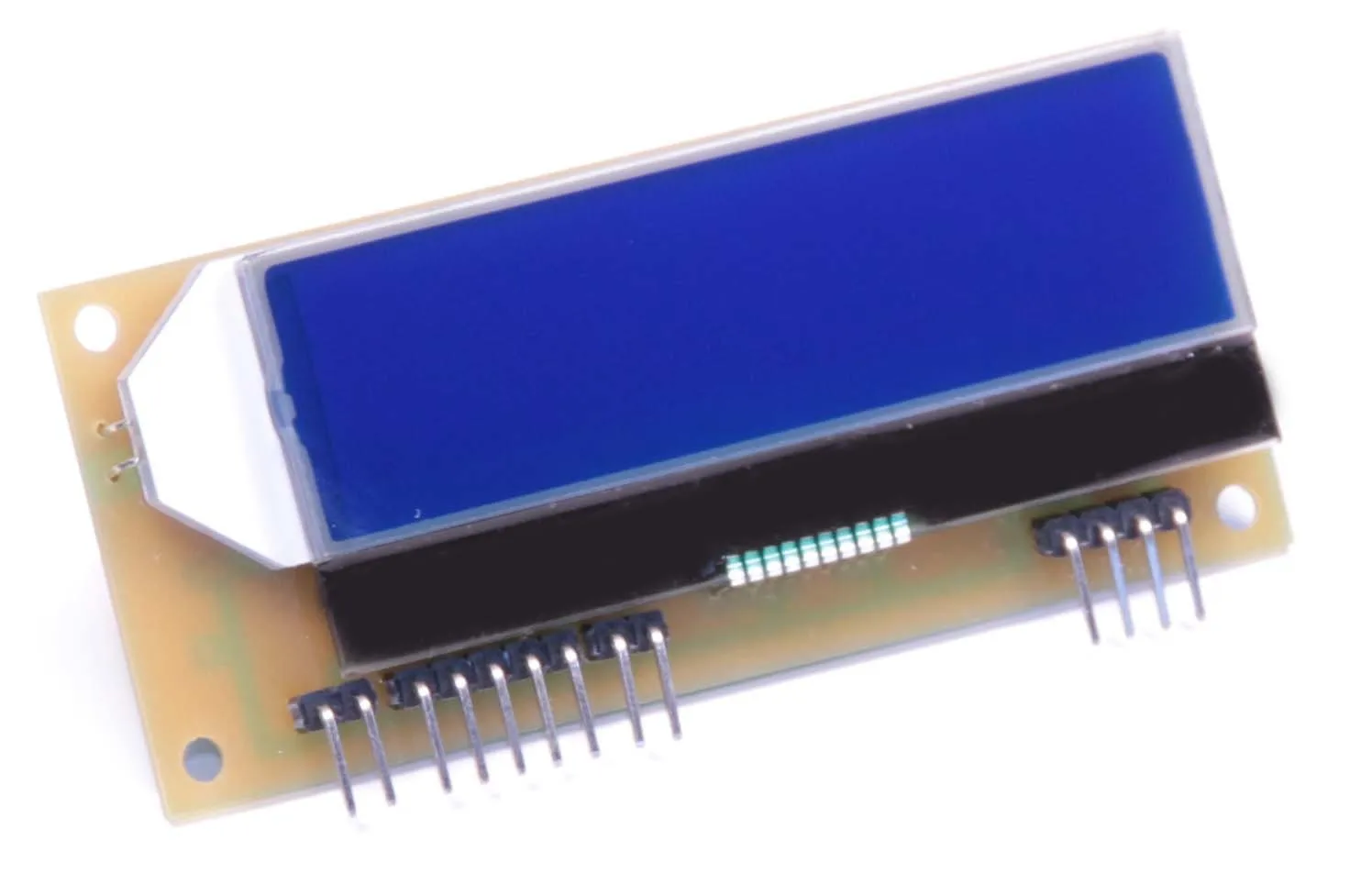

Собранная плата «Простого синтезатора частоты на микросхеме Si5351».
Сейчас предлагается множество синтезаторов с громадными возможностями и функциями: с большим количеством крутилок, вертелок и кнопочек, а Вам для дачи или путешествий нужен простой, малогабаритный и экономный синтезатор для QRP трансивера или приемника прямого преобразования.

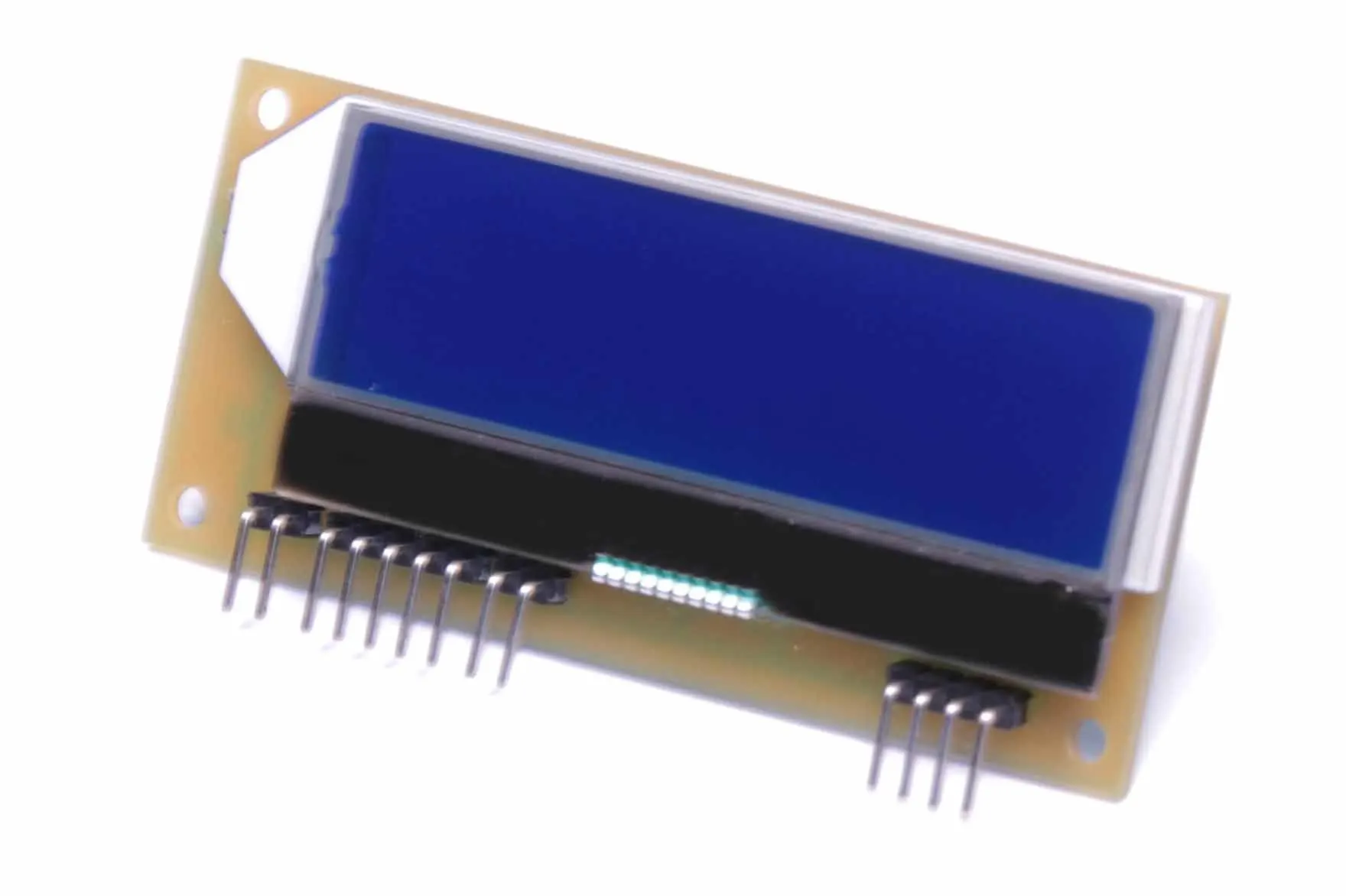

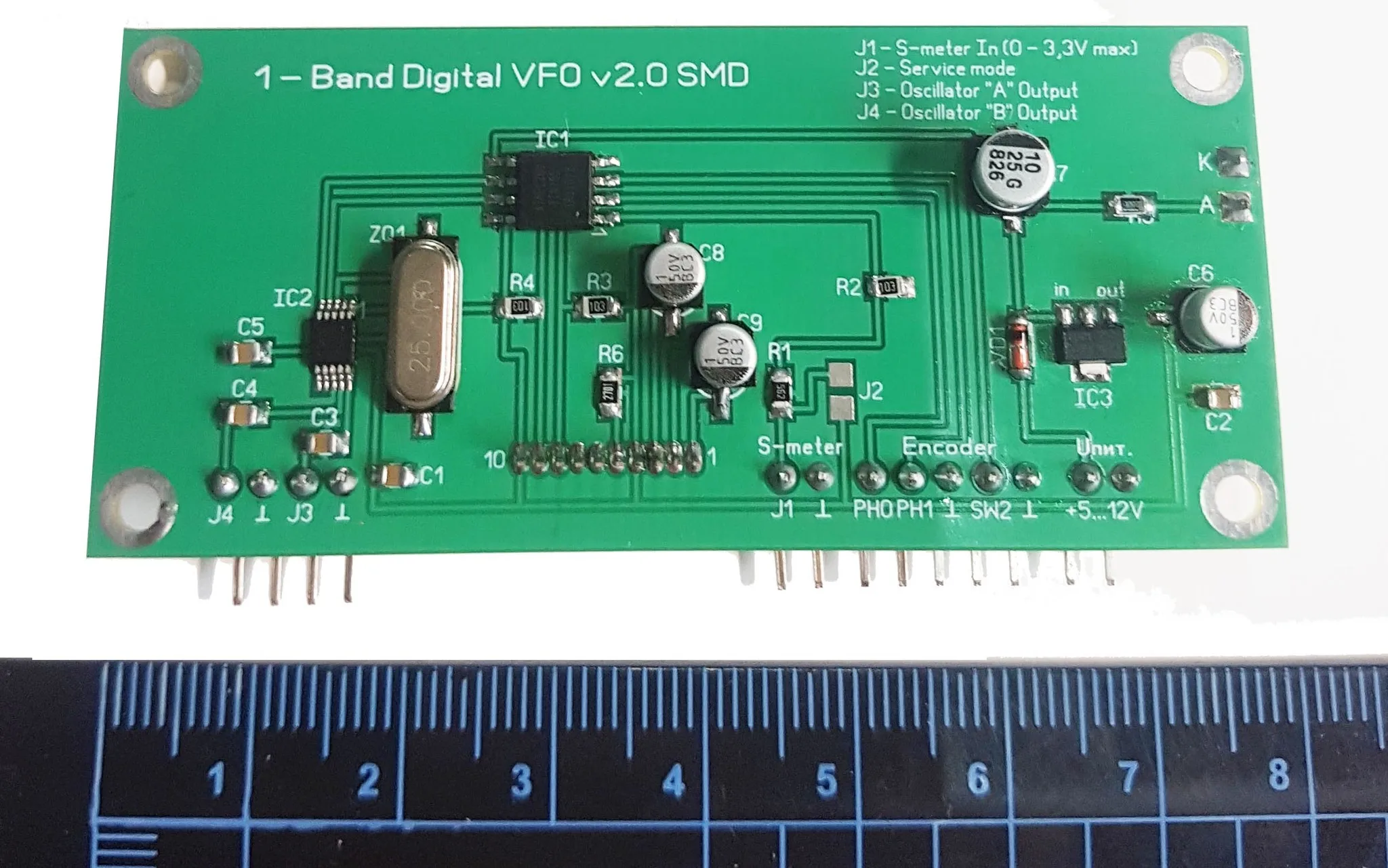

Предлагаемая конструкция синтезатора выполнена с использованием процессора ATtiny85, в качестве индикации - компактный 16х2 алфавитно-цифровой ЖКИ WO1602I (с подсветкой). Размеры: 78х34 мм.
Синтезатор может использоваться как в качестве гетеродина (ГПД) и опорного генератора (ОГ) в радиолюбительских приемо-передающих конструкциях с одним преобразованием частоты, так и в качестве гетеродина (ГПД) в конструкциях прямого преобразования частоты.
Особенности синтезатора:
- Простота сборки (настройки не требуется)
- Один (сквозной) диапазон настройки частоты от 1 – 160 МГц,
- Самостоятельная установка любой стартовой частоты

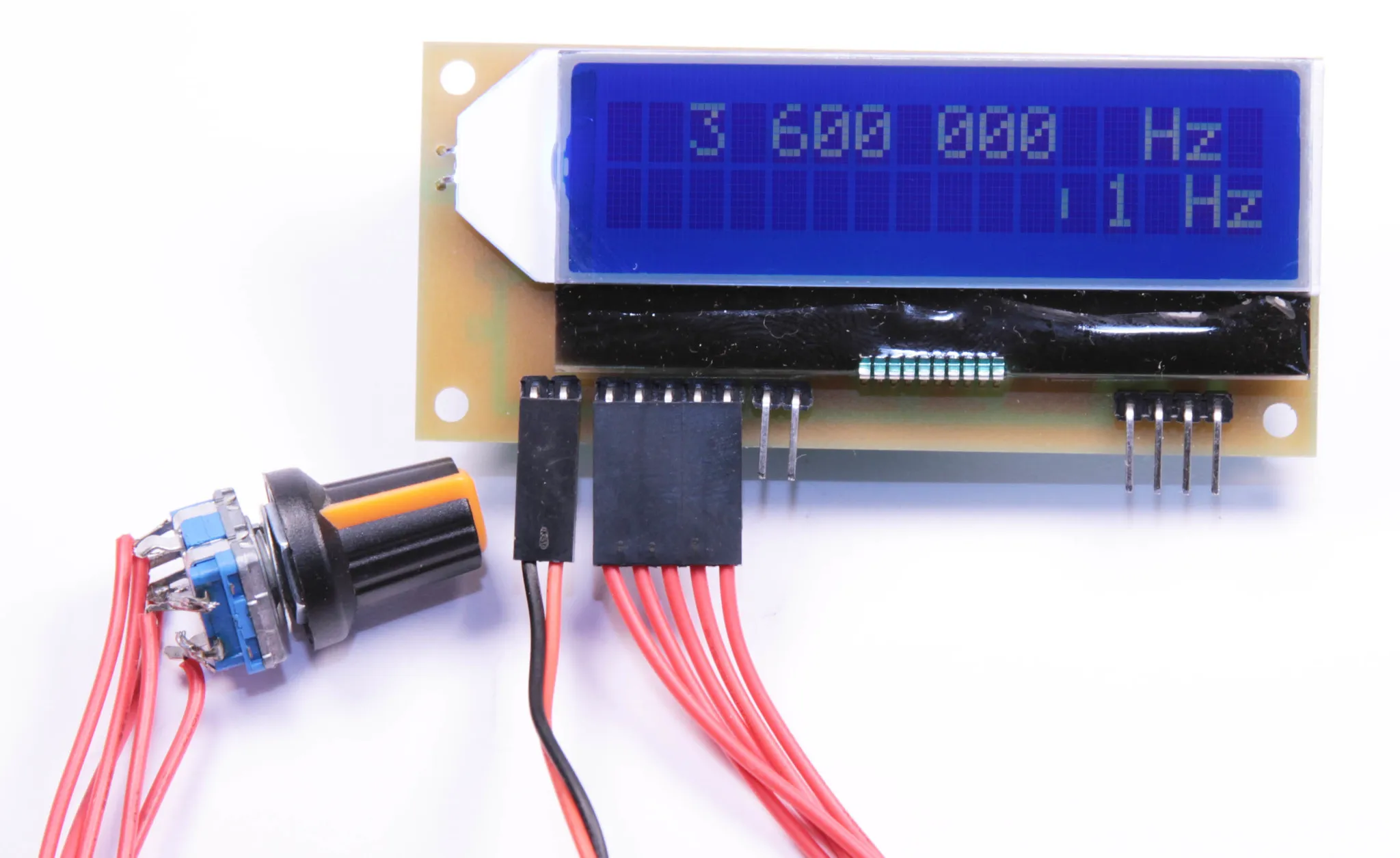

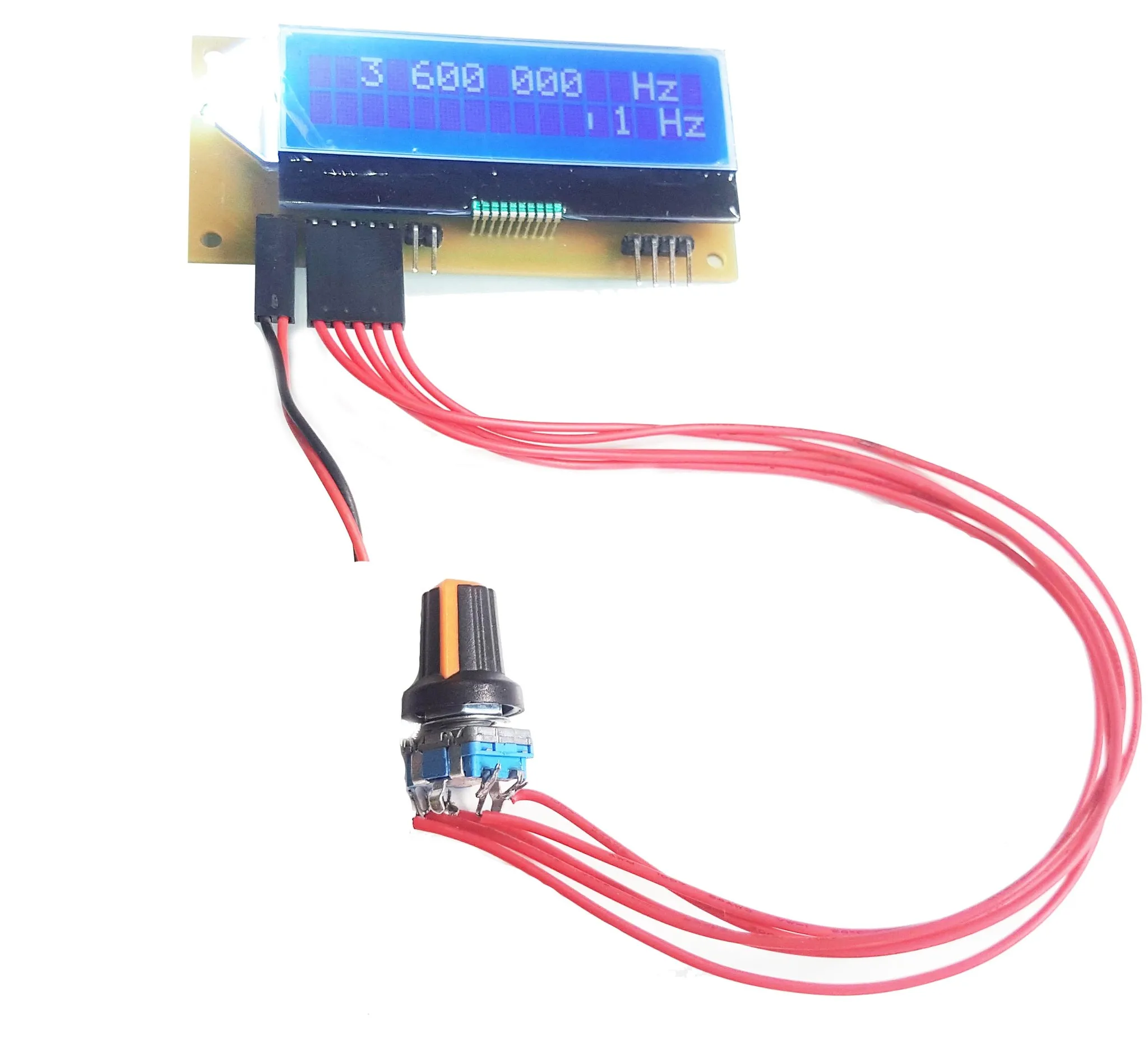

- Перестройка частоты осуществляется энкодером с кнопкой
- Дискретный шаг настройки: 50 Гц, 500 Гц, 1 кГц, 50 кГц, 1 Мгц.
- ЖК-дисплей отображает текущую частоту с точностью до 1 Гц.
- S-метр: 0 - 3.3В постоянного тока на J1 (отображается как изменяемая полоска)
- Выход синтезатора VFO разъем J3 (1 – 160 МГц),
- Выход BFO (Опорный Генератор) – выход J4. (установка частоты через меню синтезатора).
- Легкая настройка под любую ПЧ (ПЧ=0, Частота+ПЧ, Частота-ПЧ, ПЧ- Частота, АВТО режим переключения по правилу: до 10,5 МГЦ получаем на выходе Частота+ПЧ; выше 10,5МГц получаем Частота-ПЧ).
Все настройки через меню синтезатора.
- Возможность точной калибровки синтезатора
- Можно использовать для работы в качестве генератора с диапазоном перестройки частоты от 1 – 160 МГц или в качестве гетеродина (ГПД) в конструкциях прямого преобразования частоты)
- Питание синтезатора 7-12В / 30 мА.
