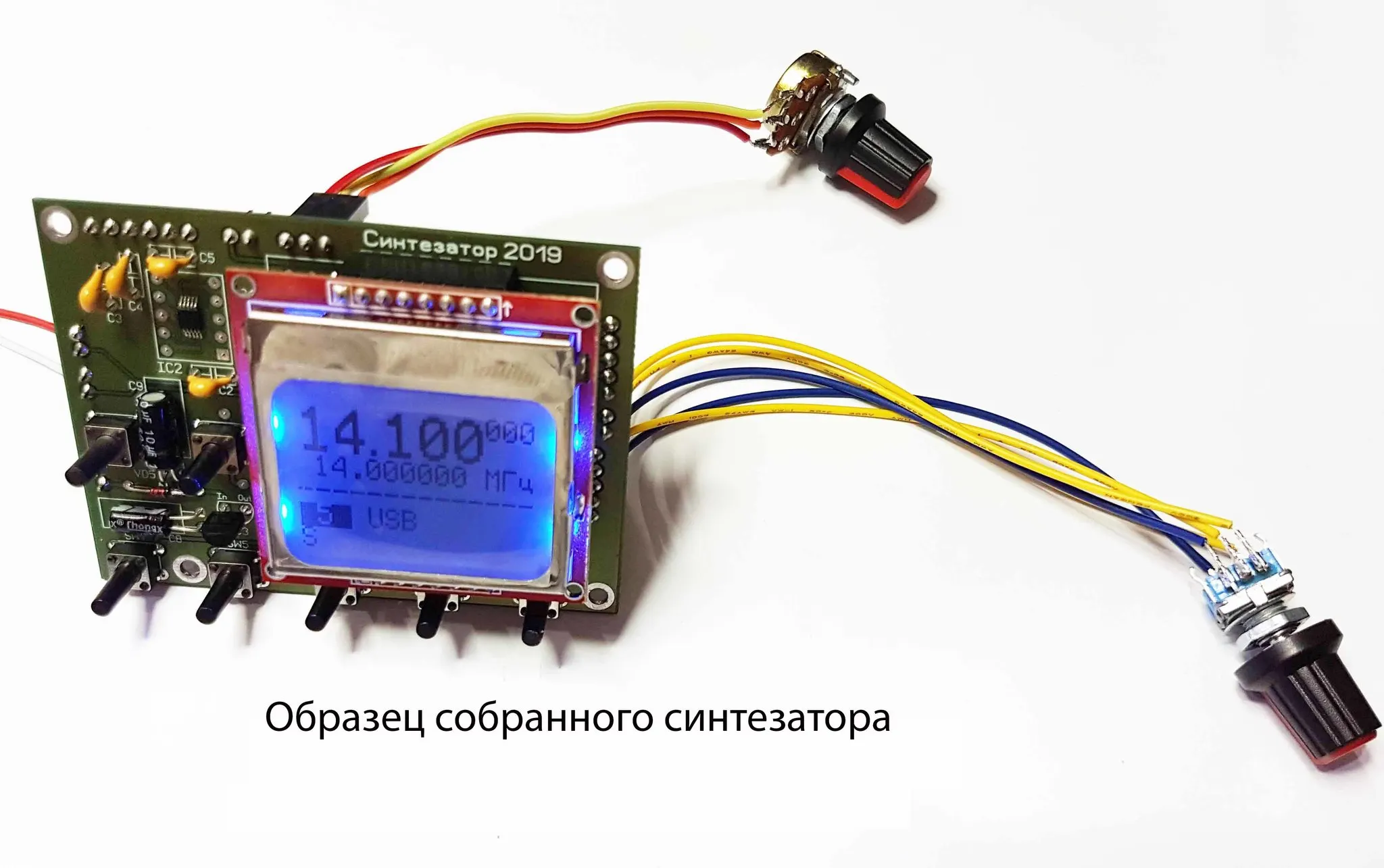

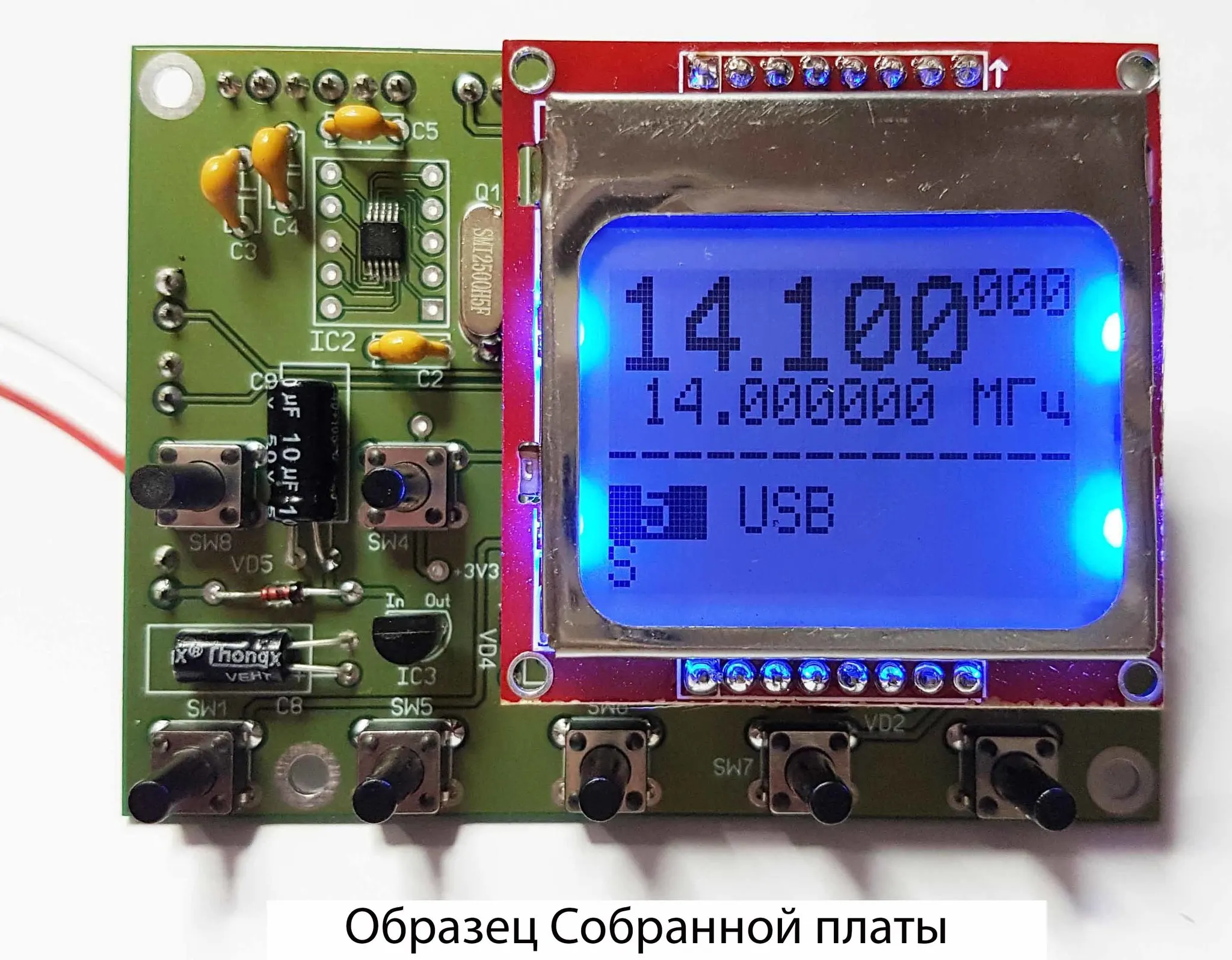

Синтезатор частоты на микросхеме Si5351 на 9 диапазонов
Два ГПД (A/B) работают в диапазонеот 1 – 160МГц
Управление производится энкодером и кнопками
Возможность изменения шага – 5Гц, 50Гц, 100Гц, 1КГц и 10кГц
Переключение между ГПД (A/B) и память частоты (A=B)
Режимы USB, LSB и CW
Наличие режима расстройки
Поддержка S-метра (0..5В)
Функция блокировки кнопок управления
Поддерживаемые запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров
4-х битный выход на переключение диапазонов
Пользовательское меню для настройки ПЧ, стартовой частоты, частоты ОГ
Функция TX Reverse
Процессор Atmel Atmega328P-PU
Дисплей Nokia – 84 x 48 пикселей с подстветкой
Генератор частоты организован на микросхеме Si5351a
Поддержка двух языков (русский и английский)
Малое потребление – менее 40mA
Питание 5..12В.
Для переключения диапазонов на диапазонных полосовых фильтрах с процессора подается зашифрованный 4-х битный сигнал.
Таблица шифрования диапазонов указана в документации. Для расшифровки сигнала на 9 диапазонов для диапазонных фильтров используется дешифратор на микросхемах К155ИД10. Дешифраторы К155ИД10 (К555ИД10) преобразуют двоичный код, поступающий на входы микросхемы в сигнал низкого уровня, появляющийся на десятичном выходе. Дешифраторы на базе К155ИД10 (К555ИД10) применяется с нагрузками, рабочий ток в которых может достигать 80 мА. Выходы К155ИД10 и К555ИД10 имеют открытые коллекторы. Время задержки распространения сигнала от адресного входа до выхода 50 нс. Ток потребления микросхем – 70 мА Набор дешифратора в набор синтезатора не входит. Продается отдельно.
Документация и схемы можно скачать на нашем сайте RV3YF
