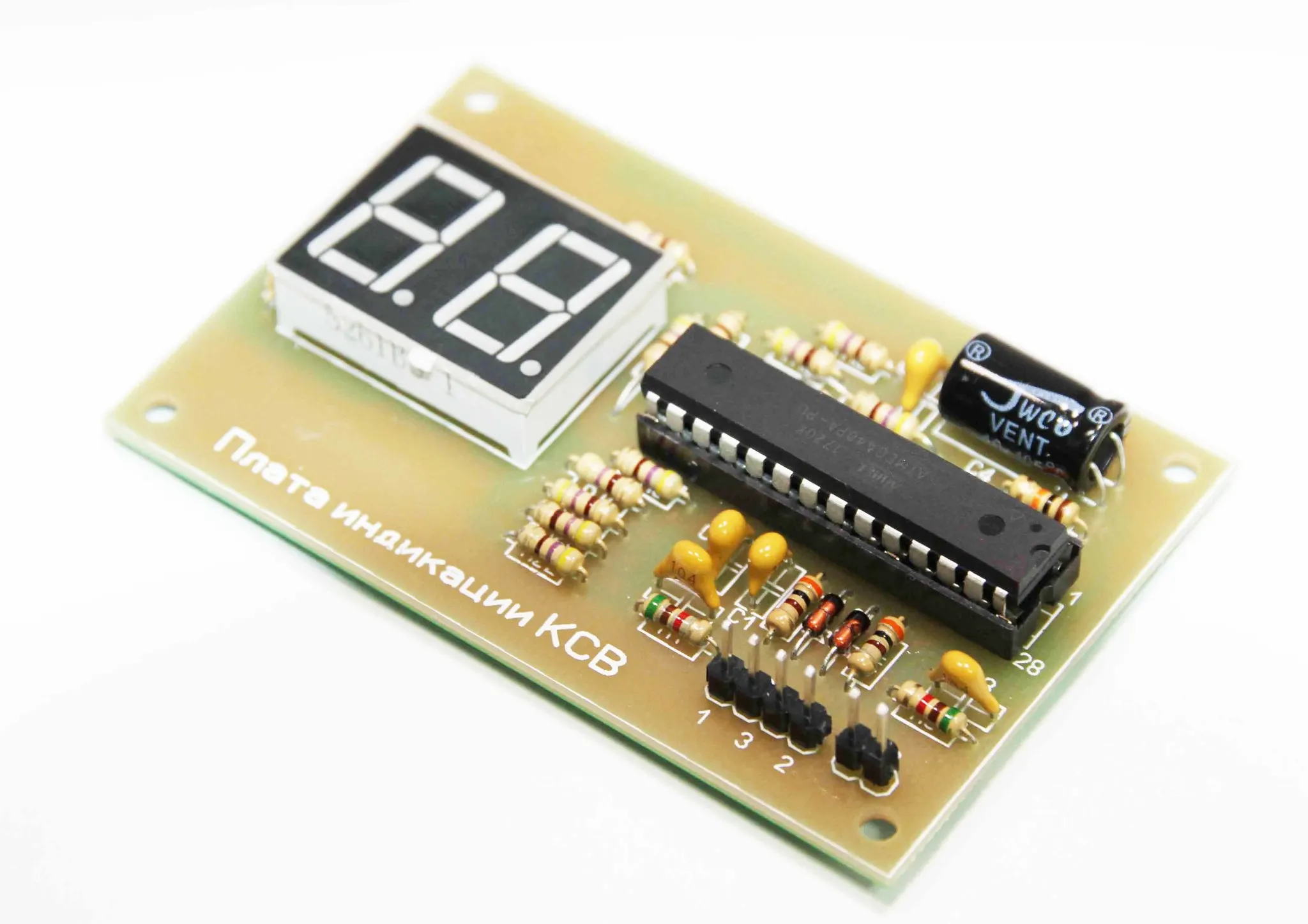

Набор самостоятельного изготовления платы цифрового автоматического КСВ-метра А. Денисова (RA3RBE).
Достоинством устройства является полностью автоматический процесс измерения с последующим отображением уровня КСВ в антенно-фидерном тракте в цифровом виде.

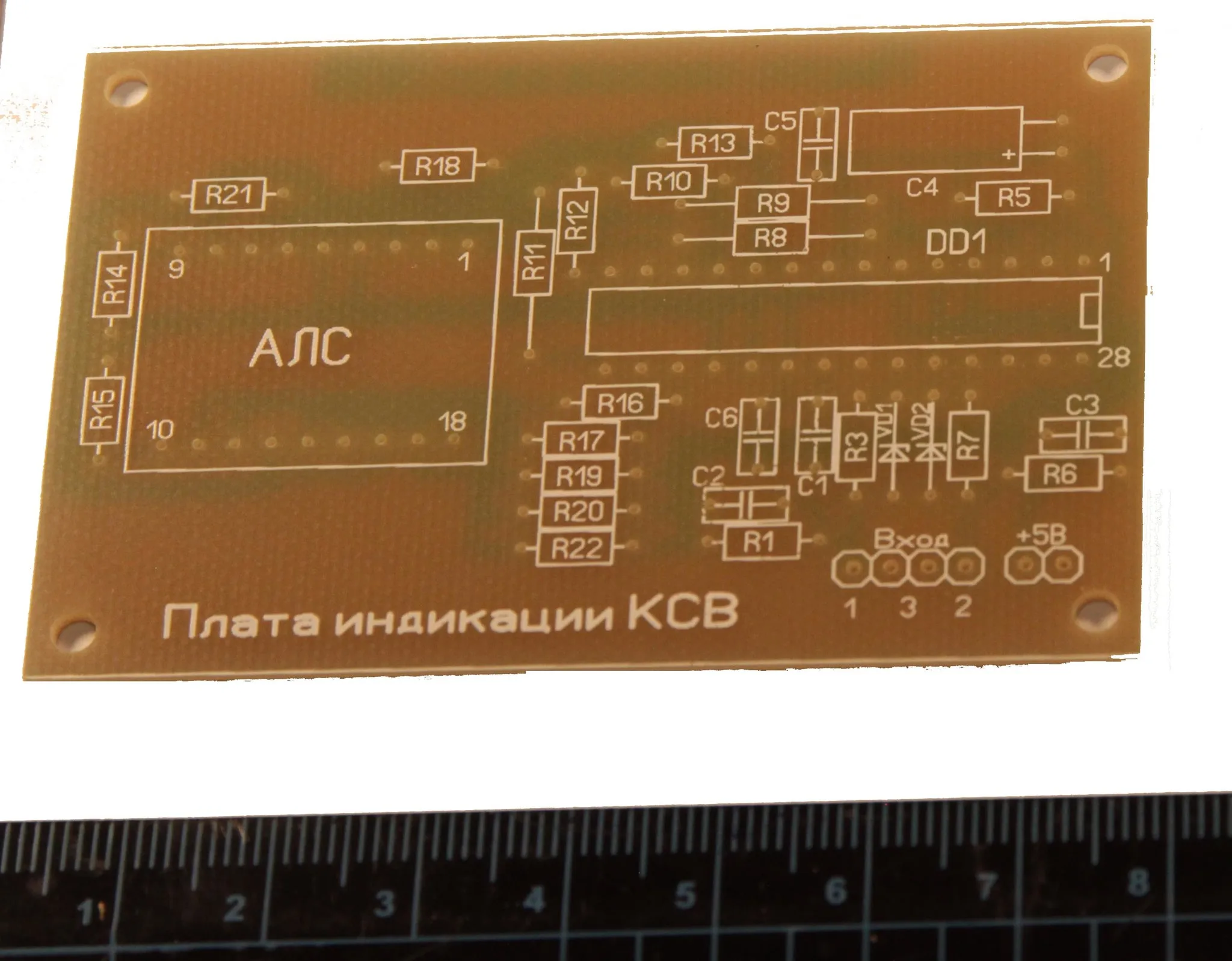

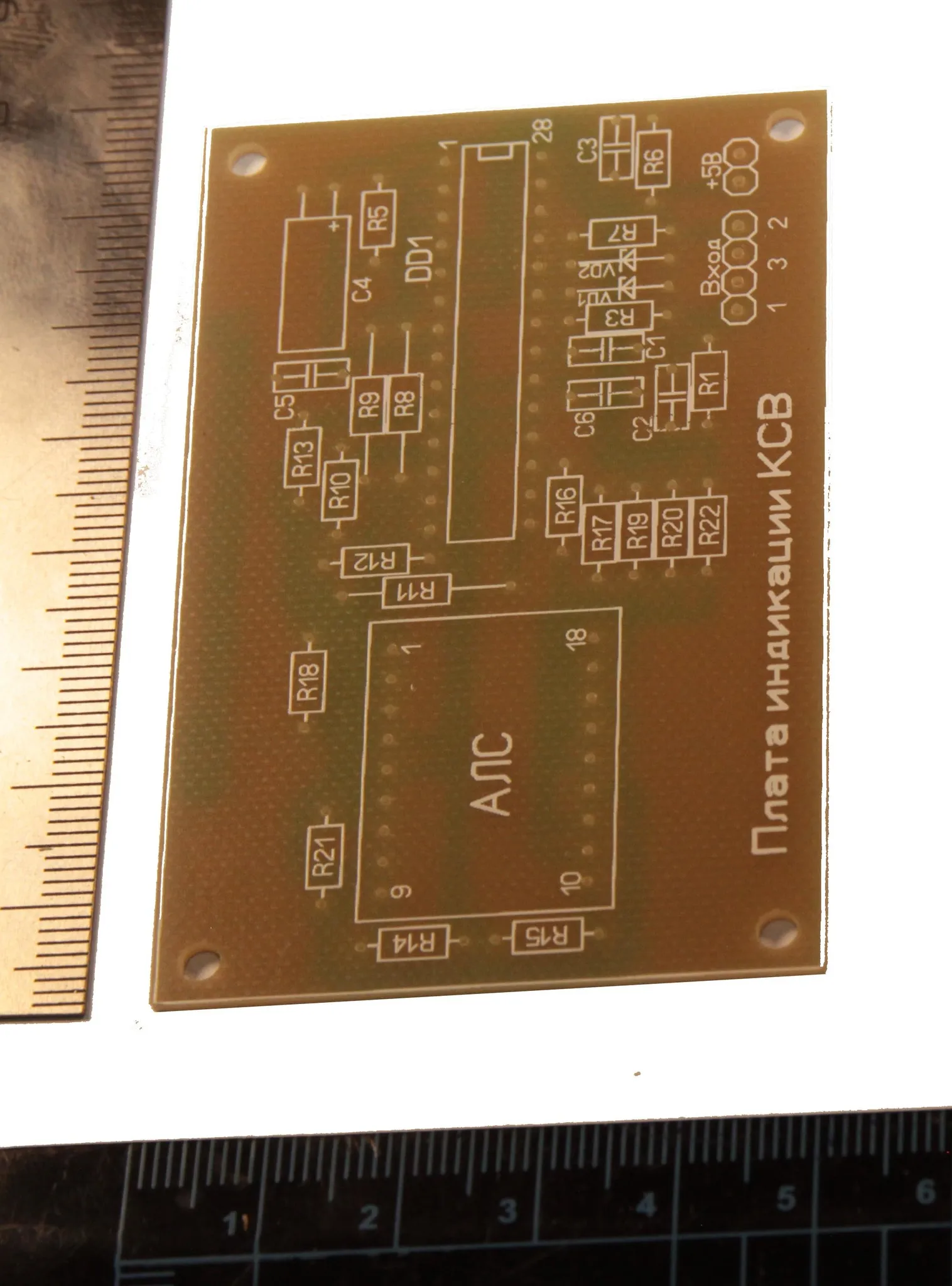

Прибор выполяется на плате размером 76х49 мм.
Индикация АЛС, два разряда, размеры одного знака индикатора 14х8 мм.
Питание 5В.
Измеритель коэффициента стоячей волны выполнен на базе микроконтроллера ATMega48. Подключается к измерительной линии любой конструкции.
Входы подключаются к измерительной линии в произвольном порядке. Программа сама определит прямой и отраженный канал. Для нормальной работы КСВ метра необходимо, чтобы выходные напряжения измерительной линии не превышали 4.5 вольт.

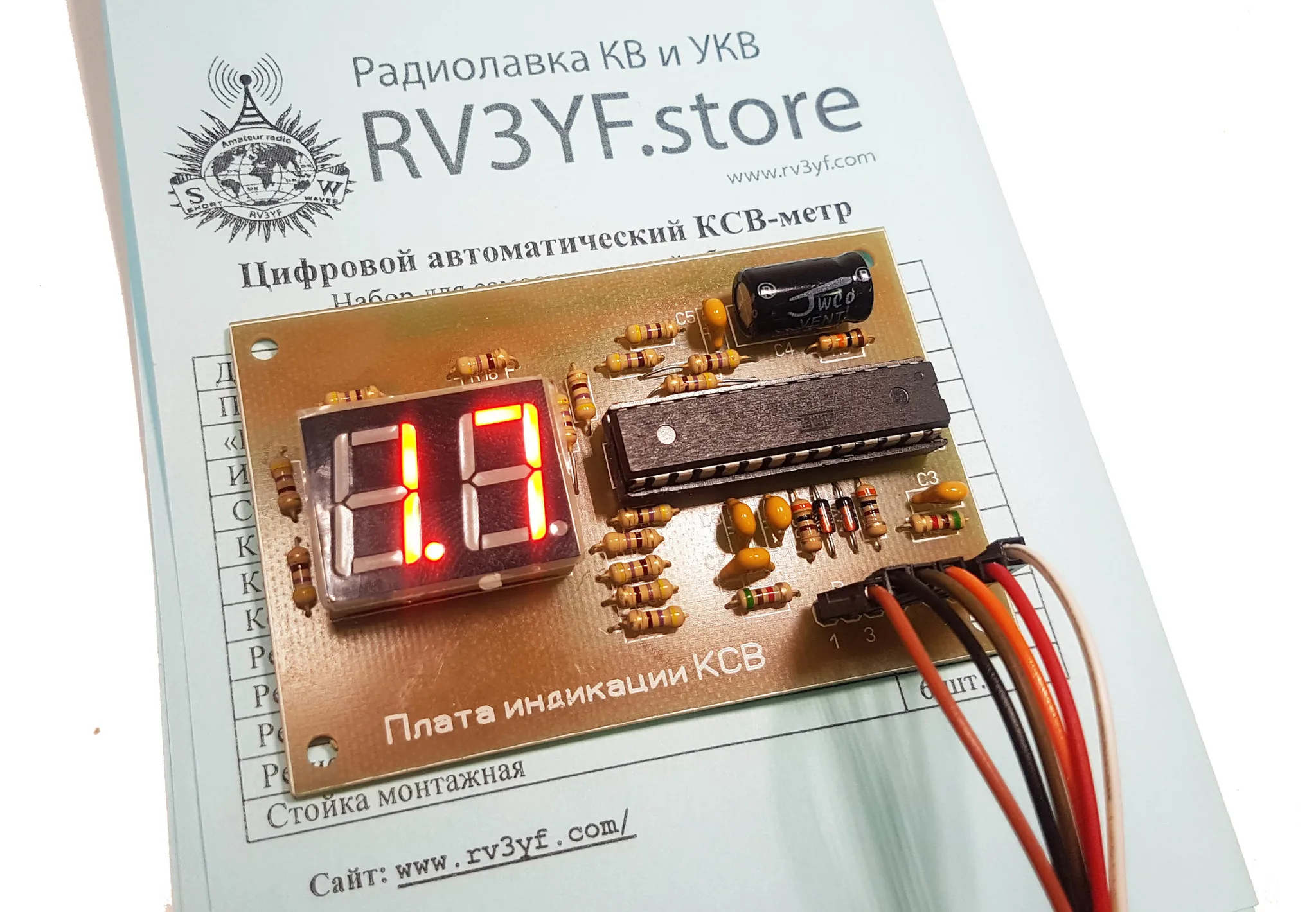

Прибор показывает значения КСВ от 1.0 до 9.9. КСВ> 9.9 не индицируется, на индикаторе появляется "Er" - Error. При отсутствии сигналов на входах Х3 и Х4 индикатор показывает "--".

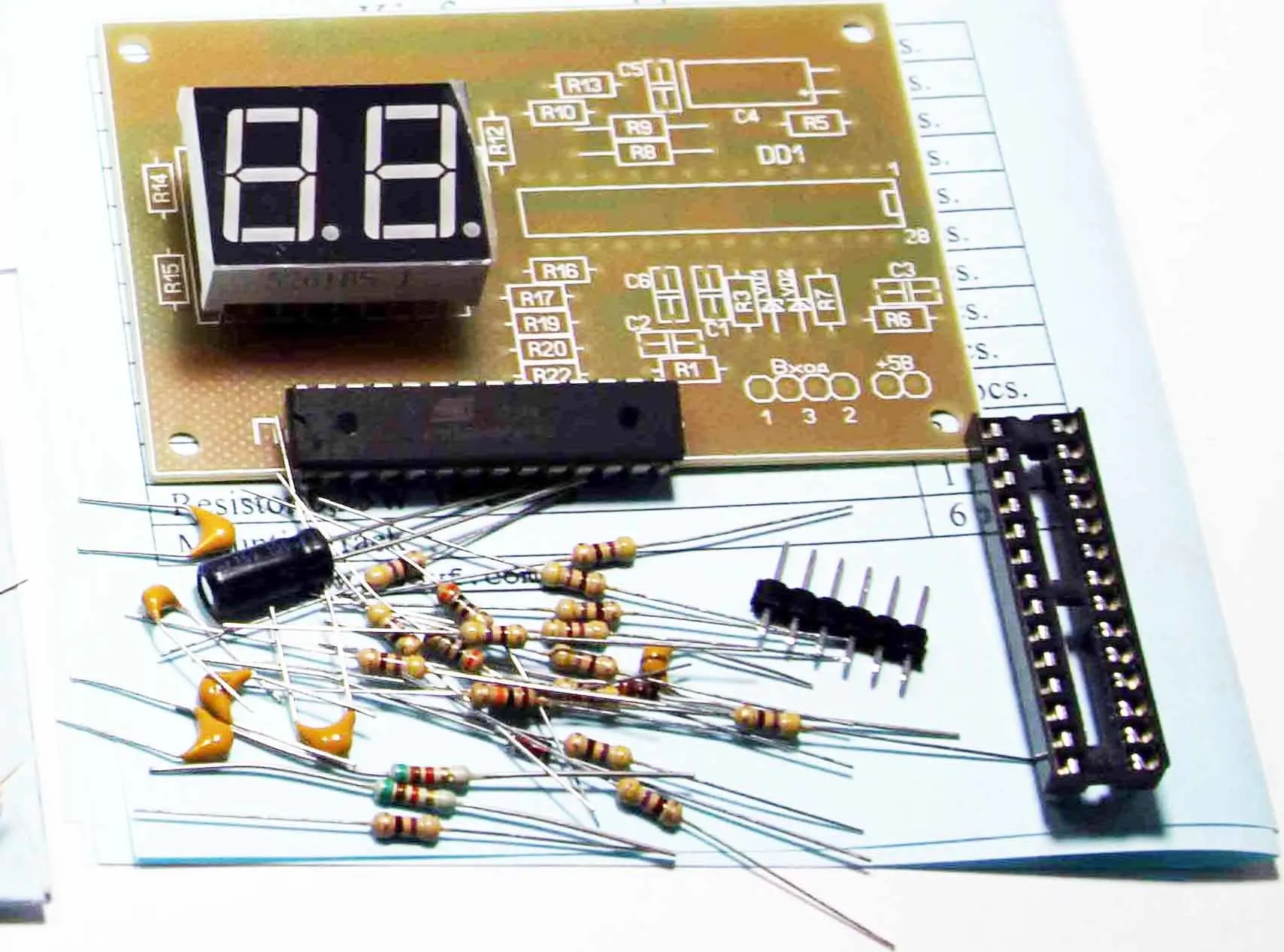

Состав набора: печатная плата, «прошитый» процессор, индикатор и все радиоэлементы необходимые для монтажа платы.
Документация и схемы можно скачать на нашем сайте RV3YF
