Комплект кварцевых фильтров «КФ-8м» и «ПКФ-4м» на частоту 8,865 МГц.
Для изготовления лестничных кварцевых фильтров используются одинаковые кварцевые резонаторы 8,867238 МГц от телевизионных PAL/SECAM приставок. Как показали измерения, указанные кварцы имеют высокую добротность, резонансный промежуток составляет около 12 - 15 кГц. Изготовленный восьмикристальный кварцевый фильтр из таких резонаторов имеет следующие параметры:
·коэффициент прямоугольности по уровням 6 и 60 дБ ~ 1.6;
·затухание за полосой пропускания более 80 дБ;
·неравномерность в полосе пропускания – 1.5 - 2 дБ;
·полоса пропускания по уровню 6 дБ – 2.4 ± 0,15 КГц;
·входное и выходное сопротивление - 270±10 Ом.
КФ собраны, настроены, без корпусов (экранированных коробок).
Варикапы и элементы для изменения полосы установлены на плате ПКФ.
Данные фильтры широко используются в трансиверах "Дружба-М".

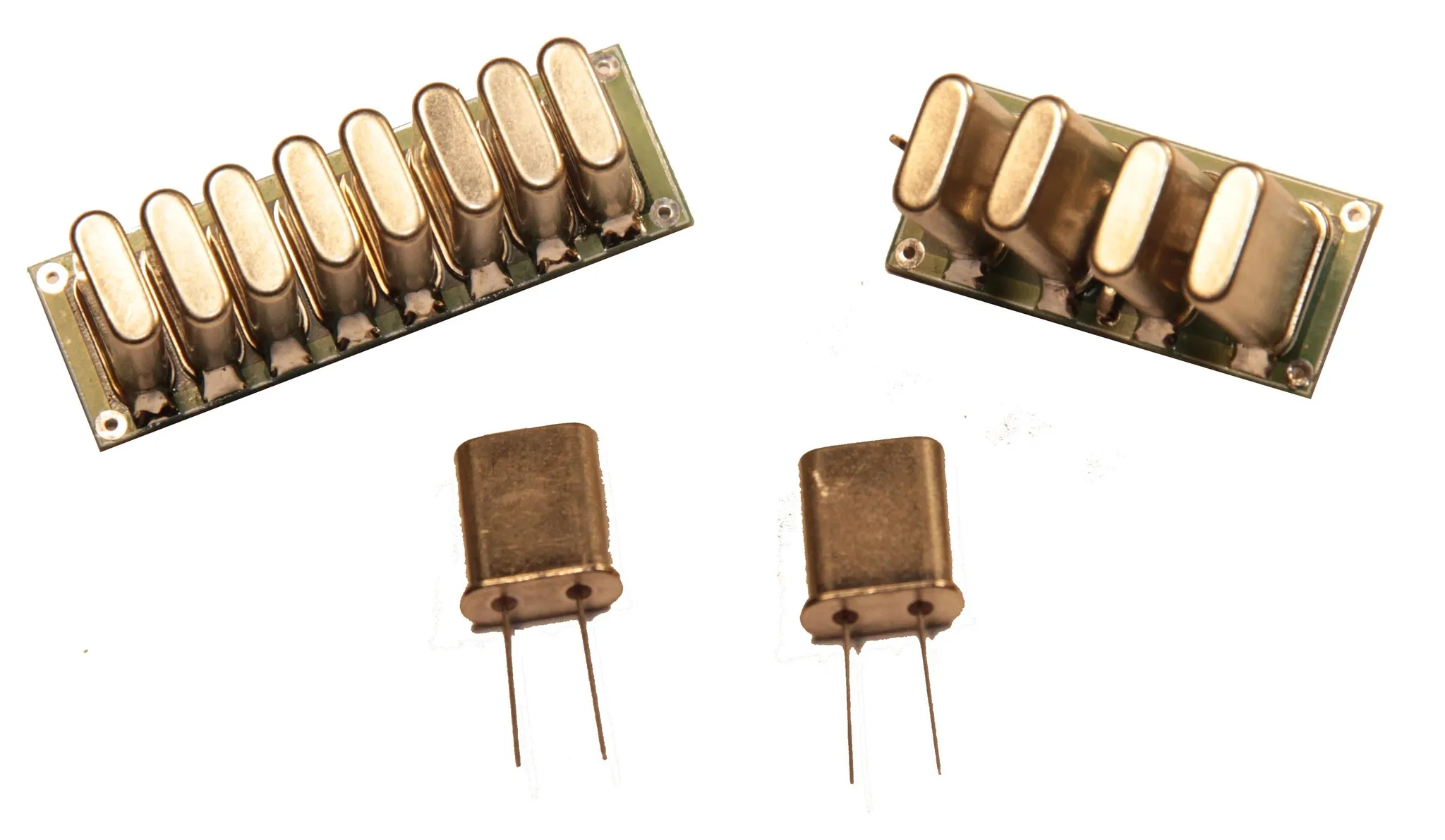

В комплект входит: восьмикристальный кварцевый фильтр «КФ-8м» (размер 42х14 мм) и четырехкристальный (подчисточный) кварцевый фильтр «ПКФ-4м» с изменяемой полосой пропускания 0,7-2,7 кГц (размер 32х14 мм), 2 опорных кварца (SSB, CW).
