Набор для самостоятельной сборки стенд-приставки к NWT-7 для настройки фильтров.
Измеритель АЧХ NWT-7 заслуженно пользуется популярностью среди радиолюбителей и конструкторов различной аппаратуры. Сейчас существует множество разновидностей данного измерителя АЧХ. Объединяет их одно – использование DDS в качестве управляемого с компьютера ГКЧ. Первые публикации данной схемы радиолюбителя DK3WX появились в немецком радиолюбительском журнале FUNKAMATEUR 12/1997 и 1/1998 . С тех пор изменились программное обеспечение и схемотехника прибора. Поддерживает проект также немецкий радиолюбитель DL4JAL. Появились и отечественные разработки, использующие ту же идею. С самого начала появления этого прибора радиолюбители стали использовать мосты для измерения КСВ, выносные высокоомные и 50 Ом головки и т.д.. Появились дальнейшие разработки прибора до 500 МГц NWT-502 (DL1ALT). Однако их стоимость и зачастую недоступность элементной базы сужают круг пользователей такими приборами.
Сергей Эдуардович Беленецкий (US5MSQ) разработал схему стенда-приставки к NWT для настройки и испытания разных фильтров в диапазоне от 100 кГц до 30 МГц. Один из простейших вариантов представлен сегодня. Цепочка подстроечных сопротивлений позволяет очень быстро и точно задавать сопротивления источника/нагрузки, что позволяем очень быстро проверить любые кварцевые фильтры, пьезофильтры и ЭМФ.

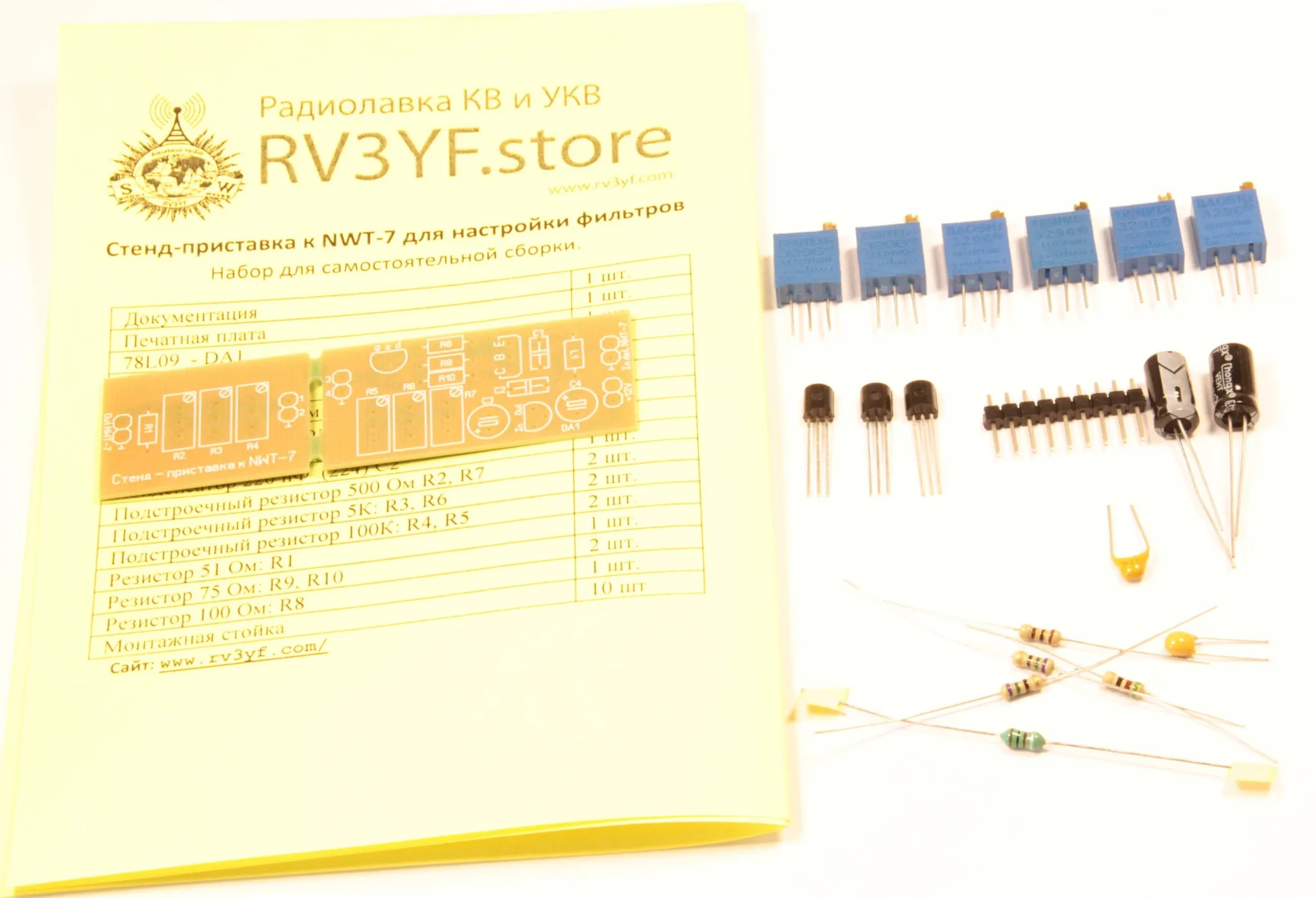

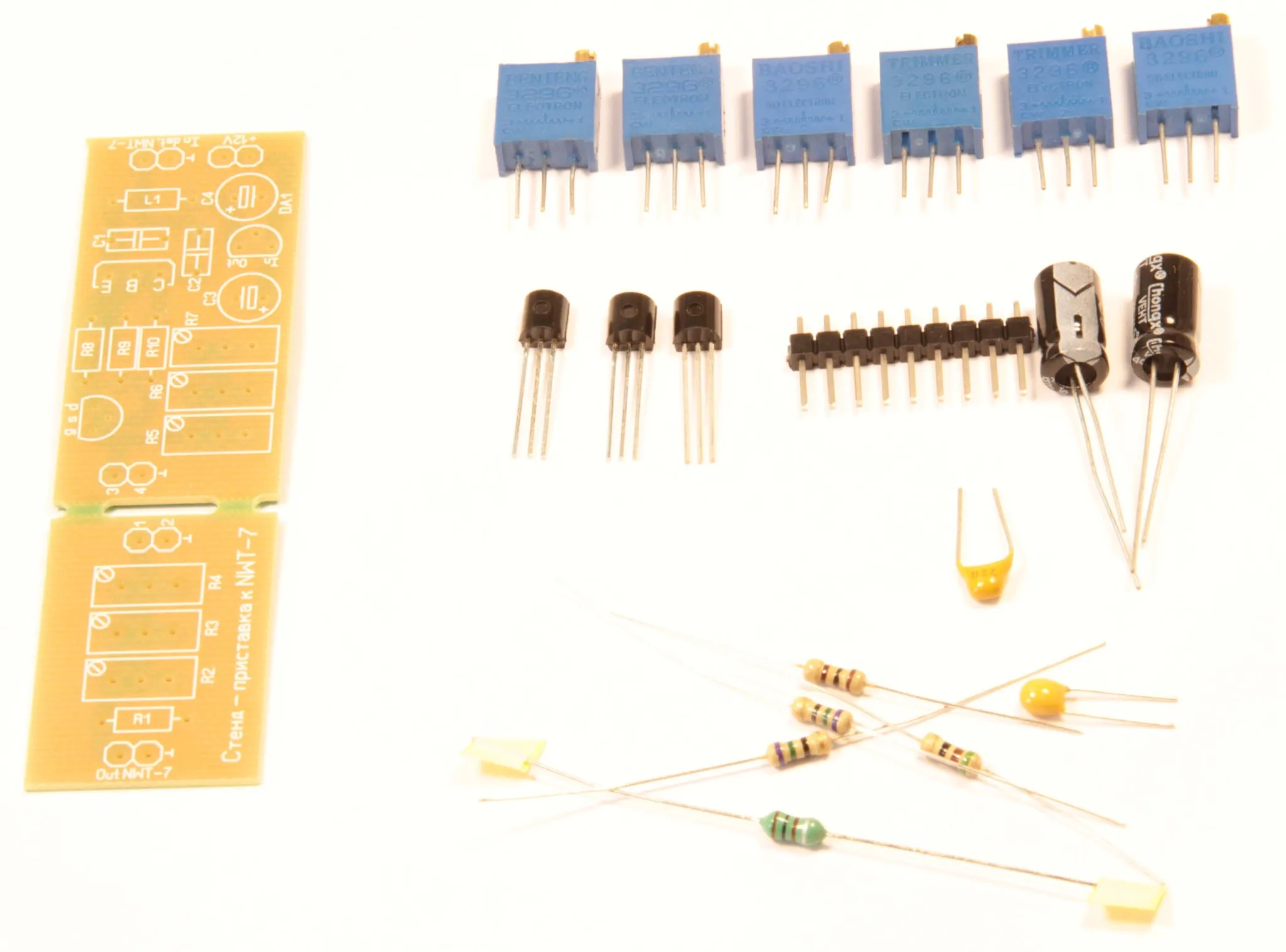

Состав набора: Печатные платы, все радиокомпоненты, необходимые для сборки стенда-приставки.

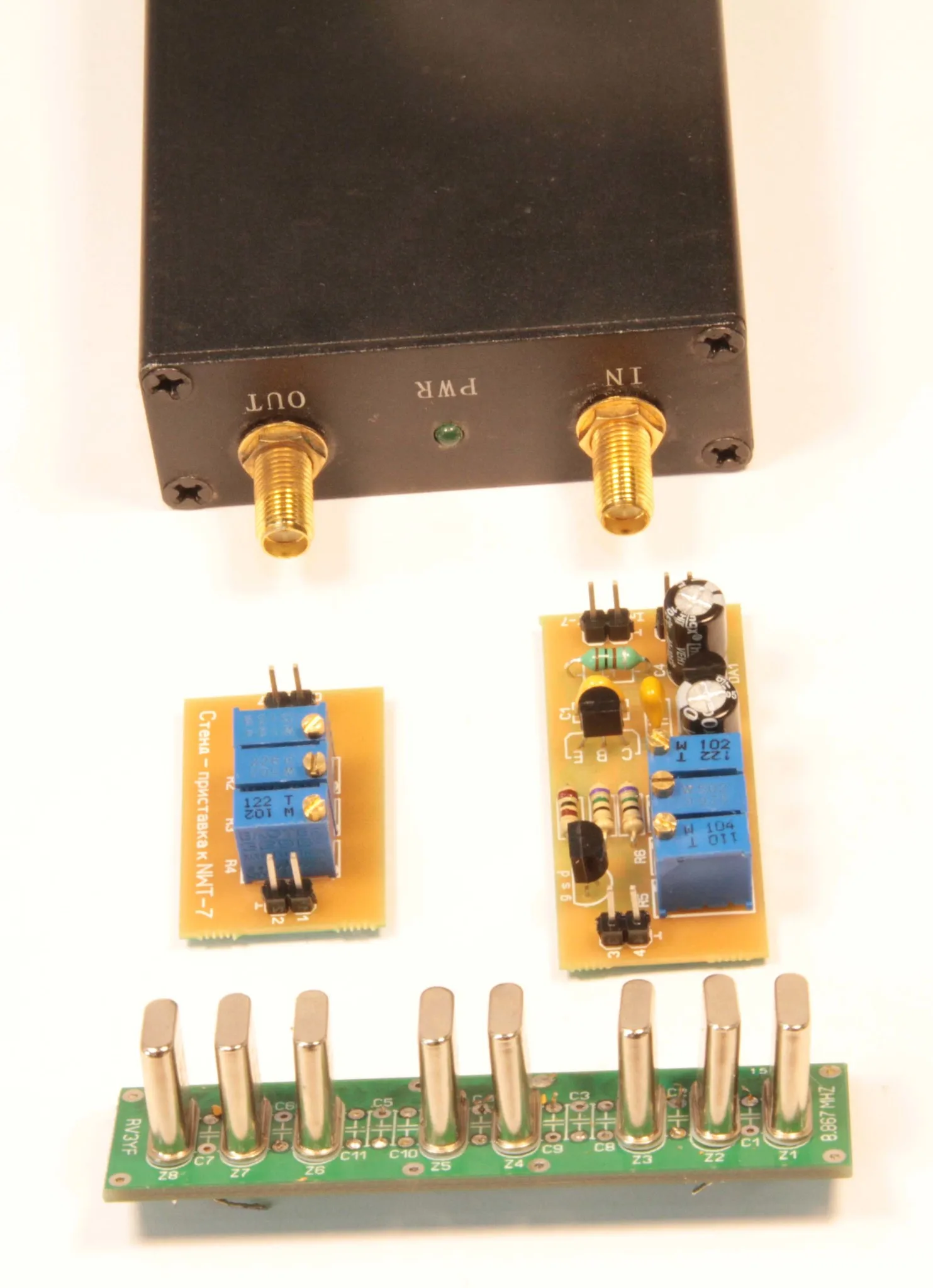

Внимание, измерительный NWT прибор (на фото) в комплект поставки не входит.
Документация и схемы можно скачать на нашем сайте RV3YF
