Набор самостоятельного изготовления «КВ-приемника «KARLSON». Автор Борис Попов (UN7CI) .
Схема приёмника представляет собой супергетеродин с двойным преобразованием частоты и кварцевым первым гетеродином. Применение отечественных микросхем 174-серии обосновано принципиально из-за доступности их приобретения.
Диапазоны перекрываемых частот: 80, 40, 20, 15 и 10 метров.
Род работы: громкоговорящий приём SSB и CW радиостанций.
Чувствительность: 0,3мкВ.
Питание: 9-15В постоянного тока, при потреблении в режиме молчания 30-40 мА
Особенностями схемы являются:
- перестраиваемый селектор входа,
- аттенюатор ослабления входного сигнала,
- простейшее переключение диапазонов,
- двухуровневая, быстродействующая система АРУ по ПЧ,
- не перестраиваемый ПФ 1-й ПЧ,
- применение ЭМФ в качестве фильтра основной селекции,
- опорный генератор с элементом корректировки частоты,
- S-метр
- регулировка усиления по ПЧ,
- регулировка усиления по НЧ,
- устойчивая работа каскадов,
- высокая повторяемость конструкции.

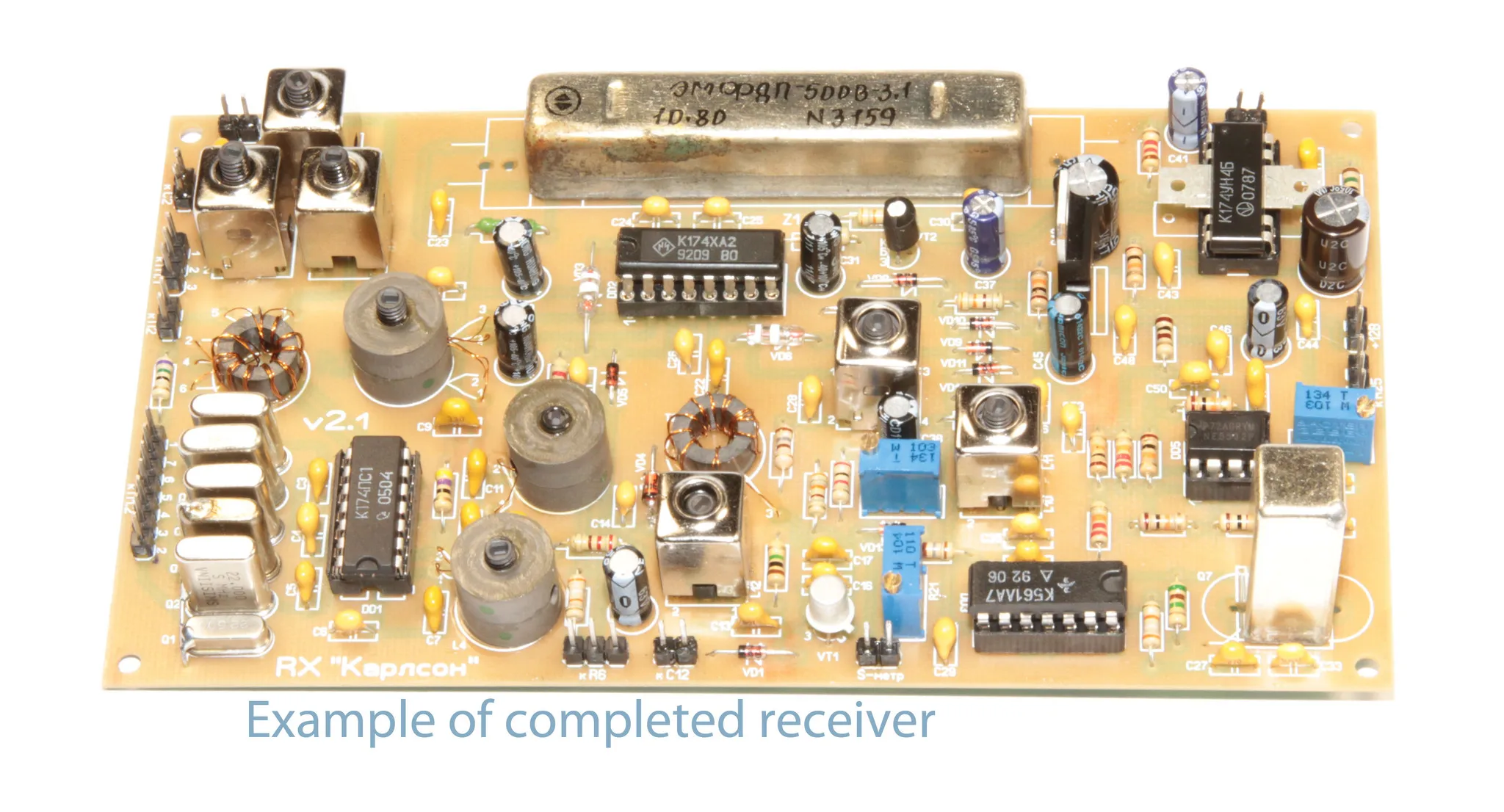

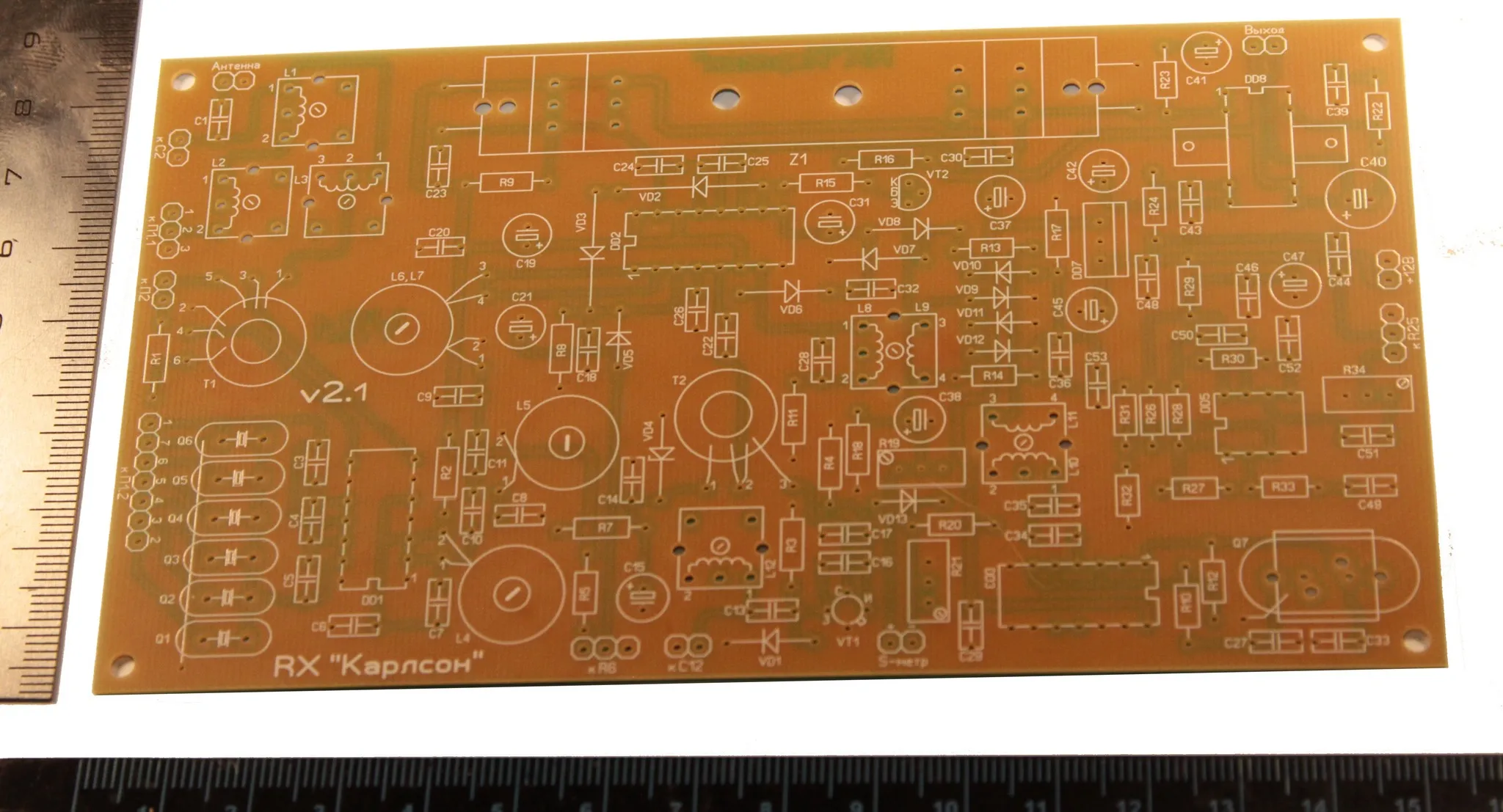

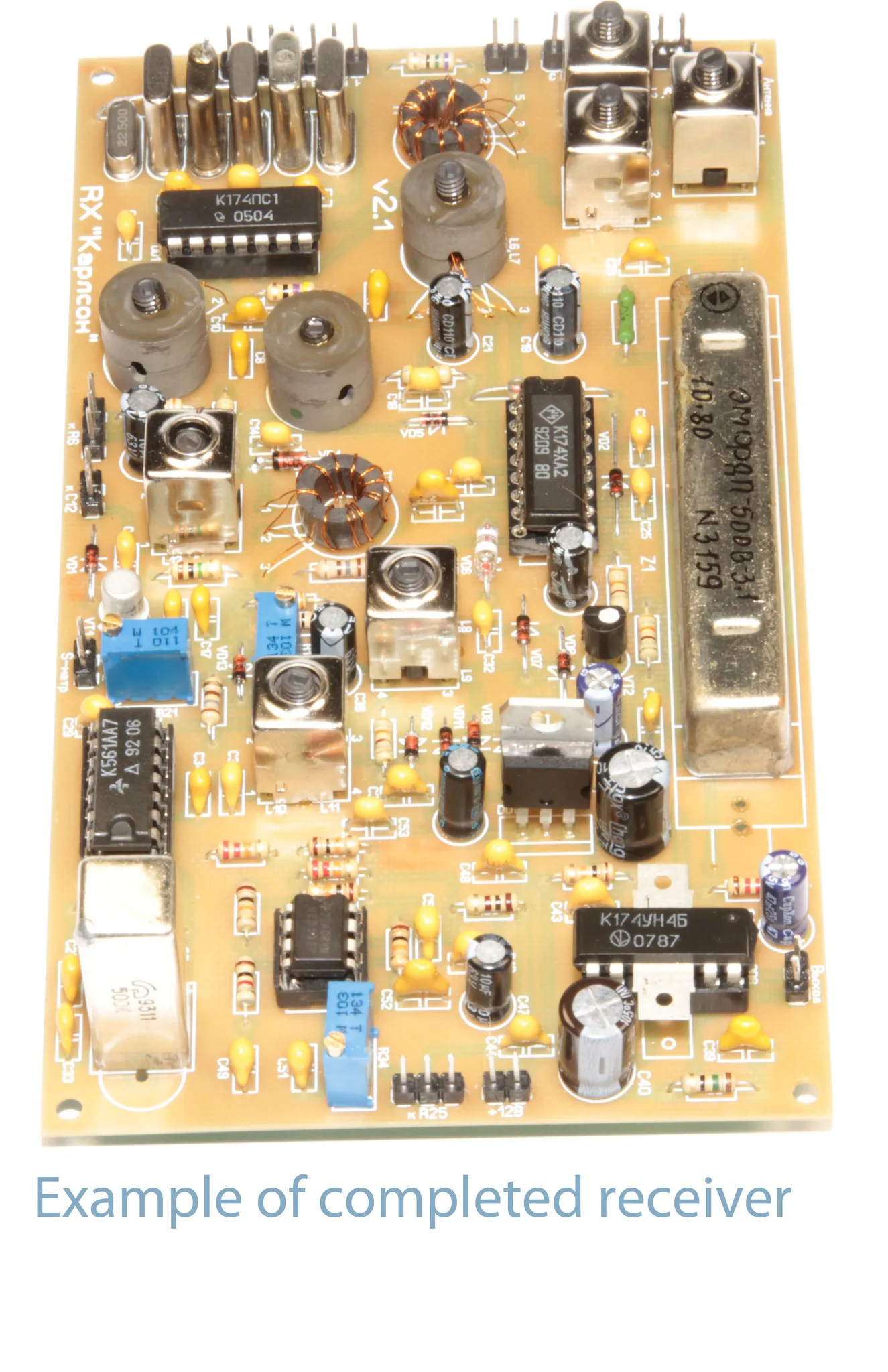

Авторская плата приемника переработана под современные р/элементы, размер платы 152х84 мм.
Простой частотомер для приемника «Карлсон» (“KARLSON”) выполнен на базе широко распространенного контроллера «Arduino Nano» с процессором ATMEGA328, работающем на частоте 16 МГц. В качестве индикации используется 6-разрядный 7-сегметный индикатор, работающий на драйвере TM1637. Этот прибор очень прост в изготовлении, недорогой и отлично подходит для решения поставленной задачи. Как известно из схемотехники приемника «Карлсон» существует определенная сложность при использовании стандартных цифровых шкал, т.к. в приемнике используются кварцы с различной частотой для каждого диапазона. На работе на диапазонах 80 и 40 метров ПЧ необходимо вычитать из частоты кварца, а на диапазонах 20, 15 и 10 метров – складывать частоты. Не каждый частотомер способен справится с похожими вычислениями. Данная задача легко реализуется с помощью цифрового процессора.

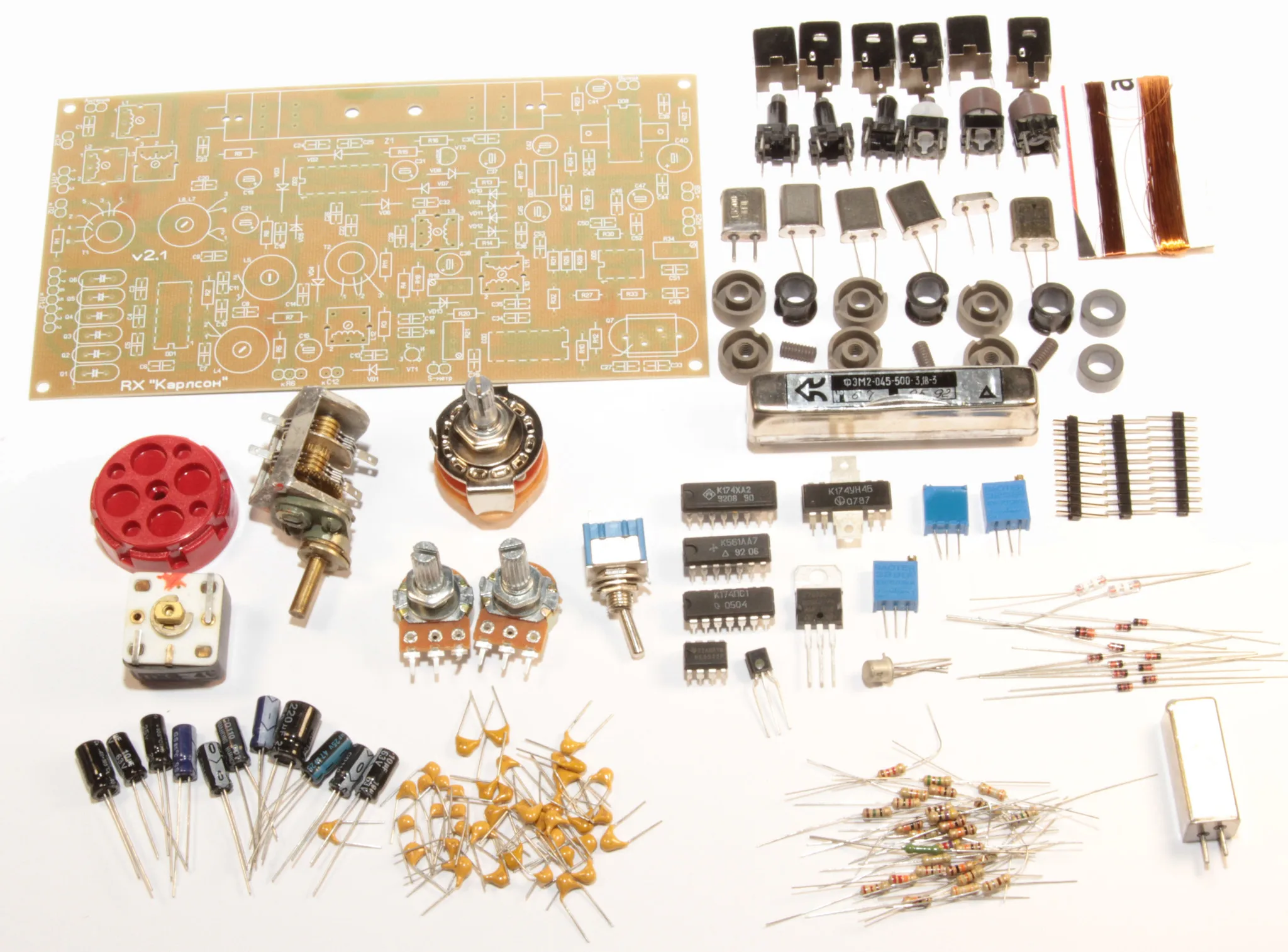

Состав набора: документация, печатная плата v2.0, фильтр ЭМФДП-500В-3.1 (или аналогичный при выбранной комплектации), комплект кварцев, микросхемы, транзисторы, диоды, переменные конденсаторы, конденсаторы, переменные резисторы, резисторы, каркасы контуров, ф/кольца, сердечники СБ-9 (СБ-12А), переключатель диапазонов. На плате v2.0 активный SSB - фильтр нижних частот собирается прямо на плате приемника.
Состав набора частотомера: Плата Arduino Nano 16MHz (с прошивкой), плата индикации размером 0,36", 6 разрядов (собранна и готовая к работе), набор компонентов для подключения цифровой шклаы к плате приемника (транзистор, резисторы, конденсатор и дроссель).
Документация и схемы можно скачать на нашем сайте RV3YF
