Набор для самостоятельной сборки основной платы трансивера "Дружба-М" (верия 4.61).
Коротковолновый трансивер «Дружба-М» предназначен для проведения любительских радиосвязей SSB и CW на всех девяти КВ диапазонах от 160 до 10 м. Он является дальнейшей разработкой трансивера «Десна» («Дружба») и представляет собой конструкцию, доступную для повторения радиолюбителями средней квалификации. При проектировании трансивера «Дружба-М» ставилась задача создать недорогой аппарат с приемлемыми электрическими характеристиками, обладающий высокой повторяемостью и доступной для большинства радиолюбителей элементной базой. Данная конструкция не содержит каких – либо оригинальных схемных решений, это «сборная солянка» из узлов, ранее описанных другими авторами и хорошо зарекомендовавших себя при массовом повторении.
Трансивер имеет следующие основные технические характеристики:
Чувствительность приемного тракта при соотношении сигнал / шум 10 дБ, не хуже 0,25 мкВ;
Двухсигнальная избирательность при расстройке сигналов 20 кГц не менее 80 дБ;
Диапазон регулировки АРУ не менее 80 дБ при изменении выходного напряжения на 6 дБ;
Выходная мощность передающей части трансивера 10 Вт.
КВ - трансивер «Дружба-М» представляет собой трансивер с одним преобразованием частоты и содержит семь функционально законченных блоков или плат:
Основная плата
плата полосовых фильтров BPF-9 (девять диапазонов) или BPF-6 (шесть диапазонов) с аттенюатором и усилителем высокой частоты;
Плата усилителя мощности UM-U (10Вт или 30-40Вт);
Плата фильтров нижних частот ФНЧ-2-2016
Блок синтезатора частоты (СЧ) или блок генератора плавного диапазона ГПД);
Цифровая шкала (ЦШ);
Блок питания (БП).
Параметры кварцевого фильтра:Восьмикристальный кварцевый фильтр из таких резонаторов имеет следующие параметры:
- коэффициент прямоугольности по уровням 6 и 60 дБ – 1.5 – 1,7;
- затухание за полосой пропускания более 80 дБ;
- неравномерность в полосе пропускания – 1.5 - 2 дБ;
- полоса пропускания по уровню 6 дБ – 2.4 кГц;
- входное и выходное сопротивление 200 - 270 Ом.

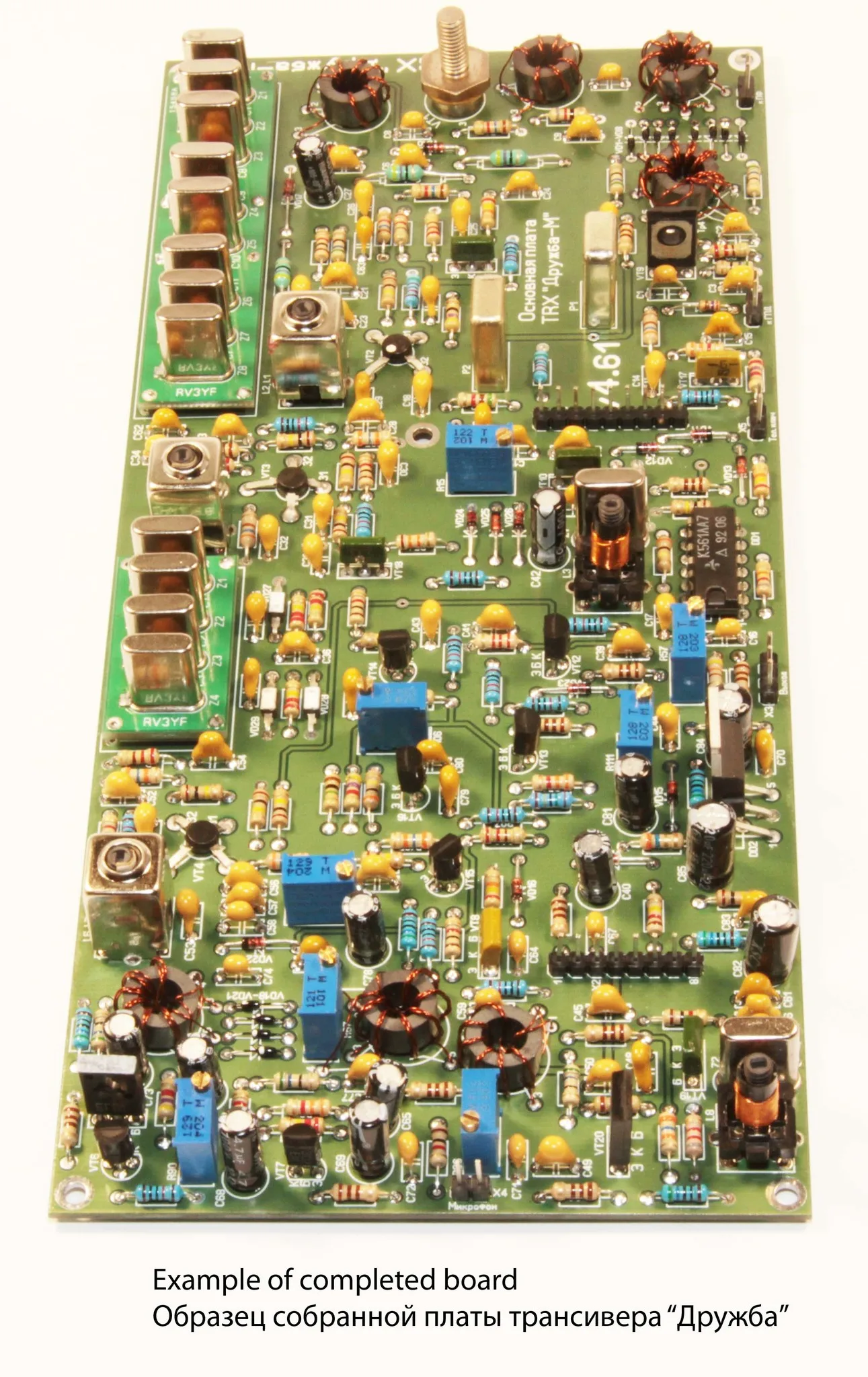

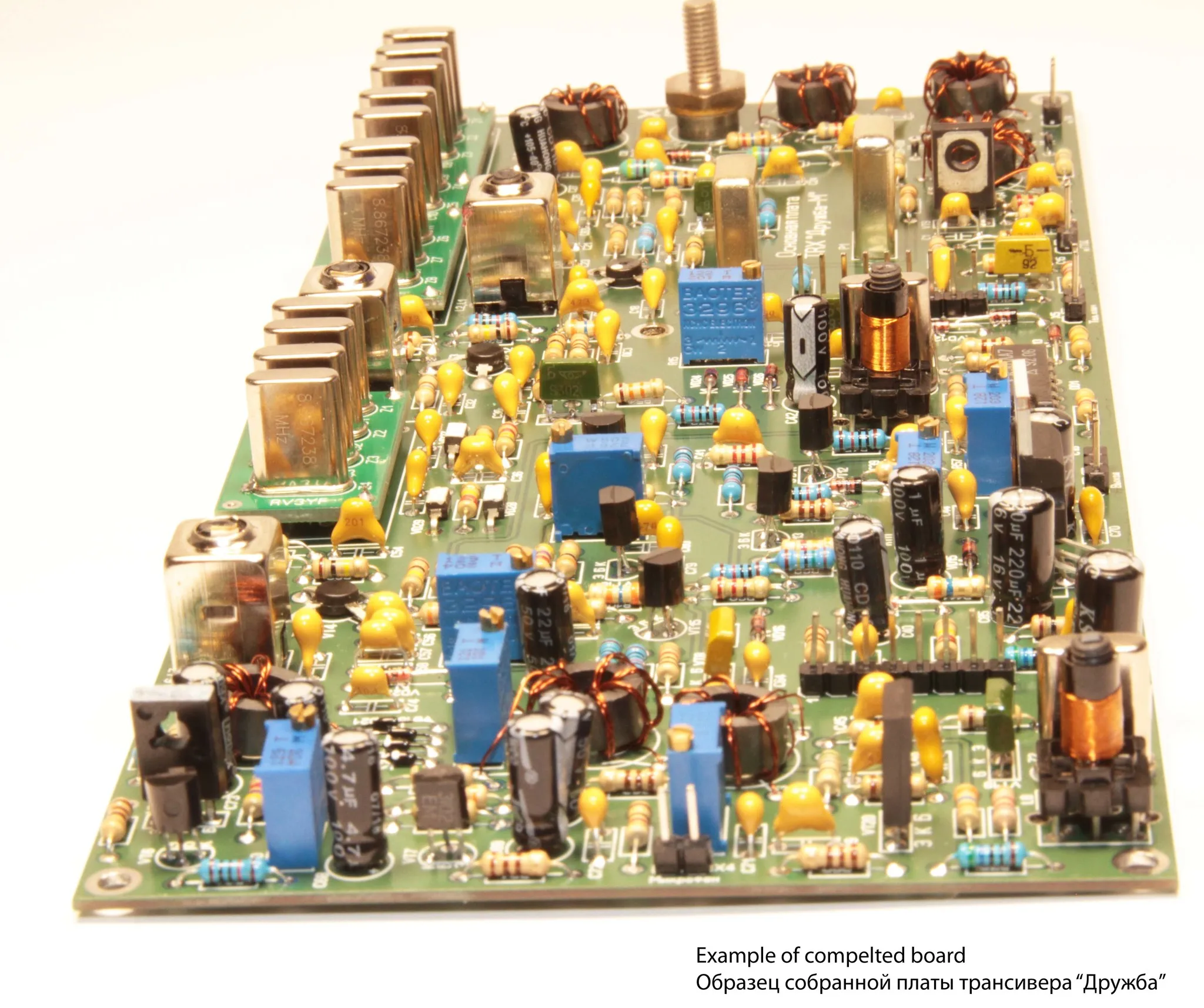

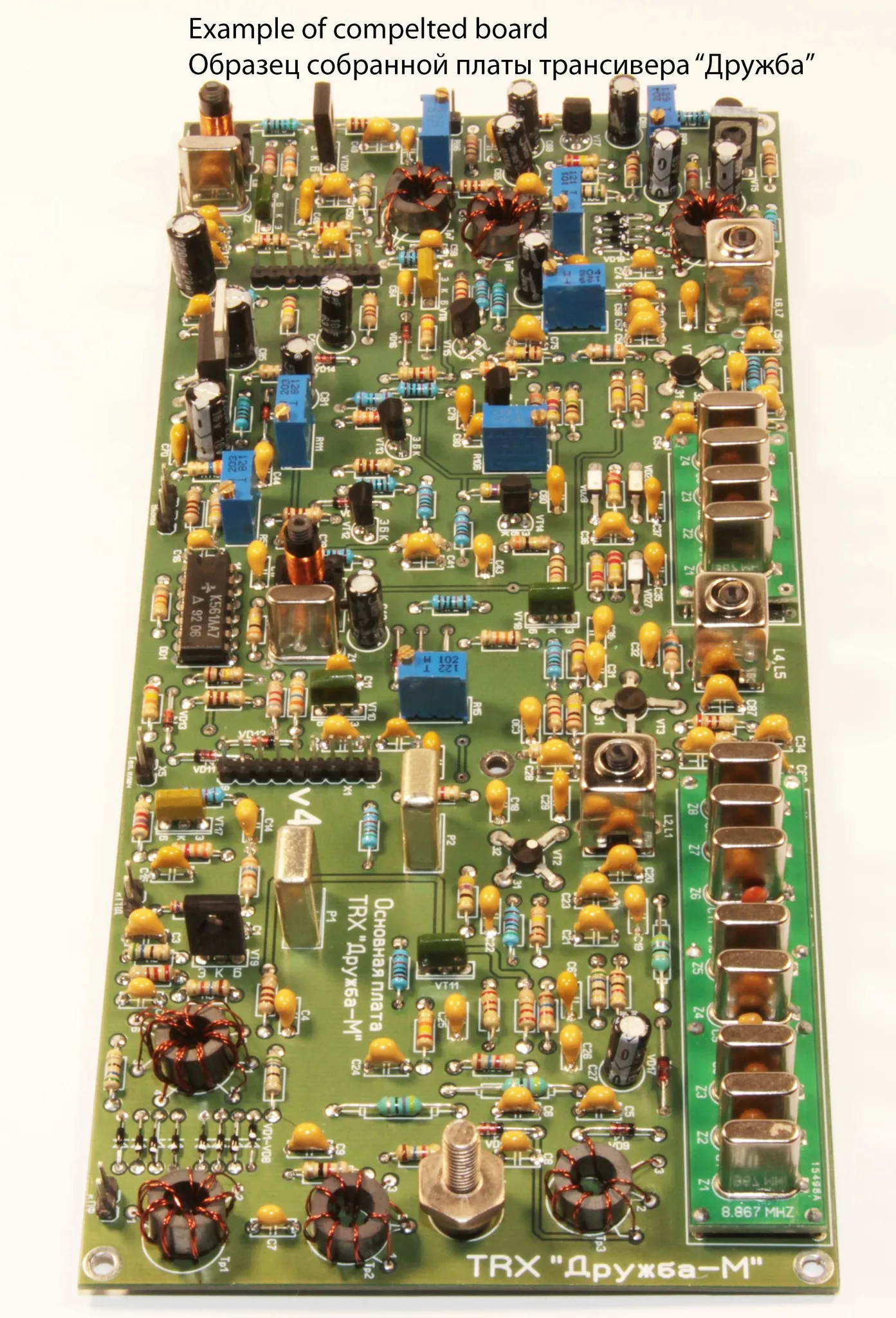

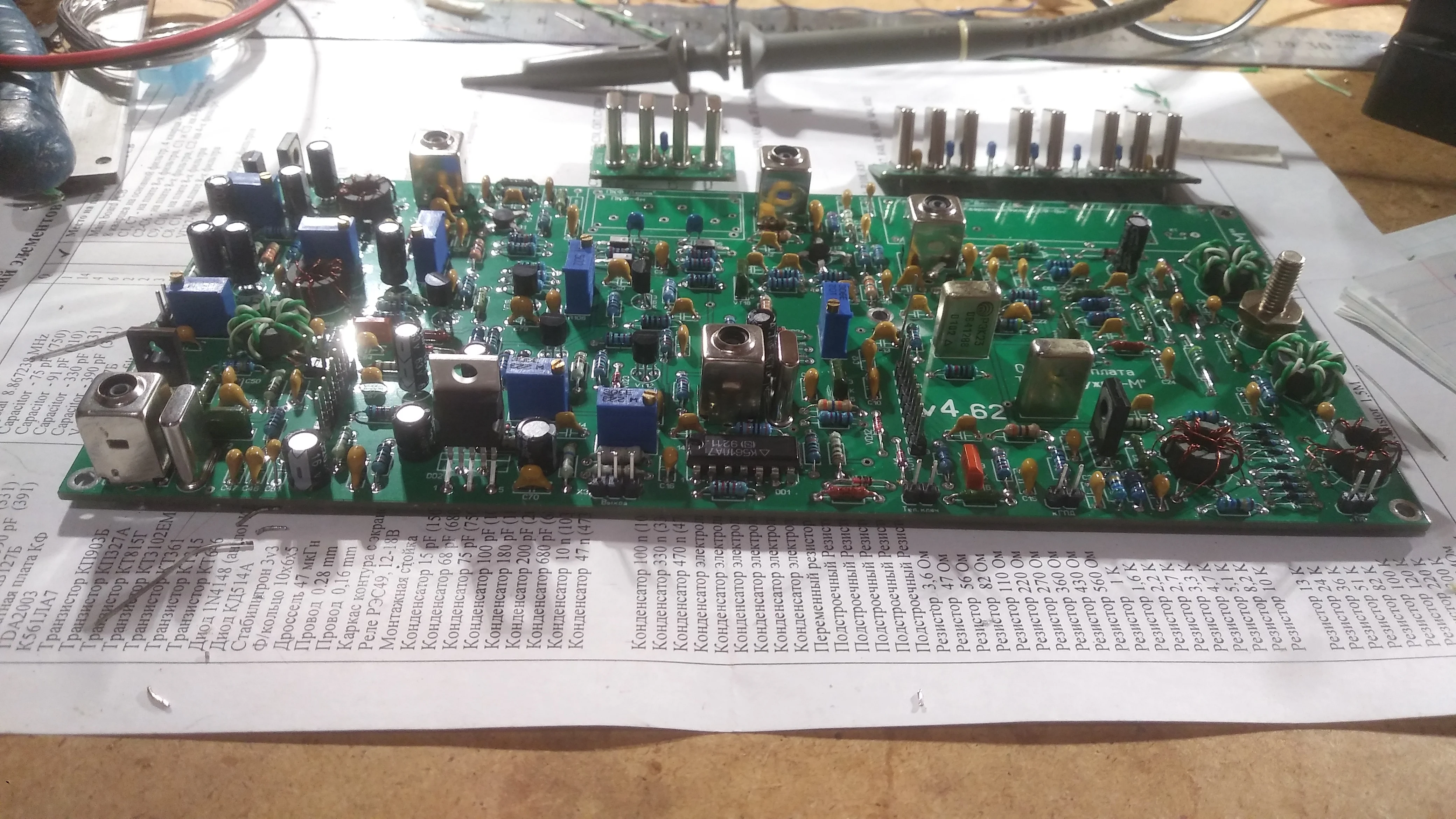

Версия платы 4.61. Набор самостоятельного изготовления основной платы v4.61 TRX «Дружба-М».

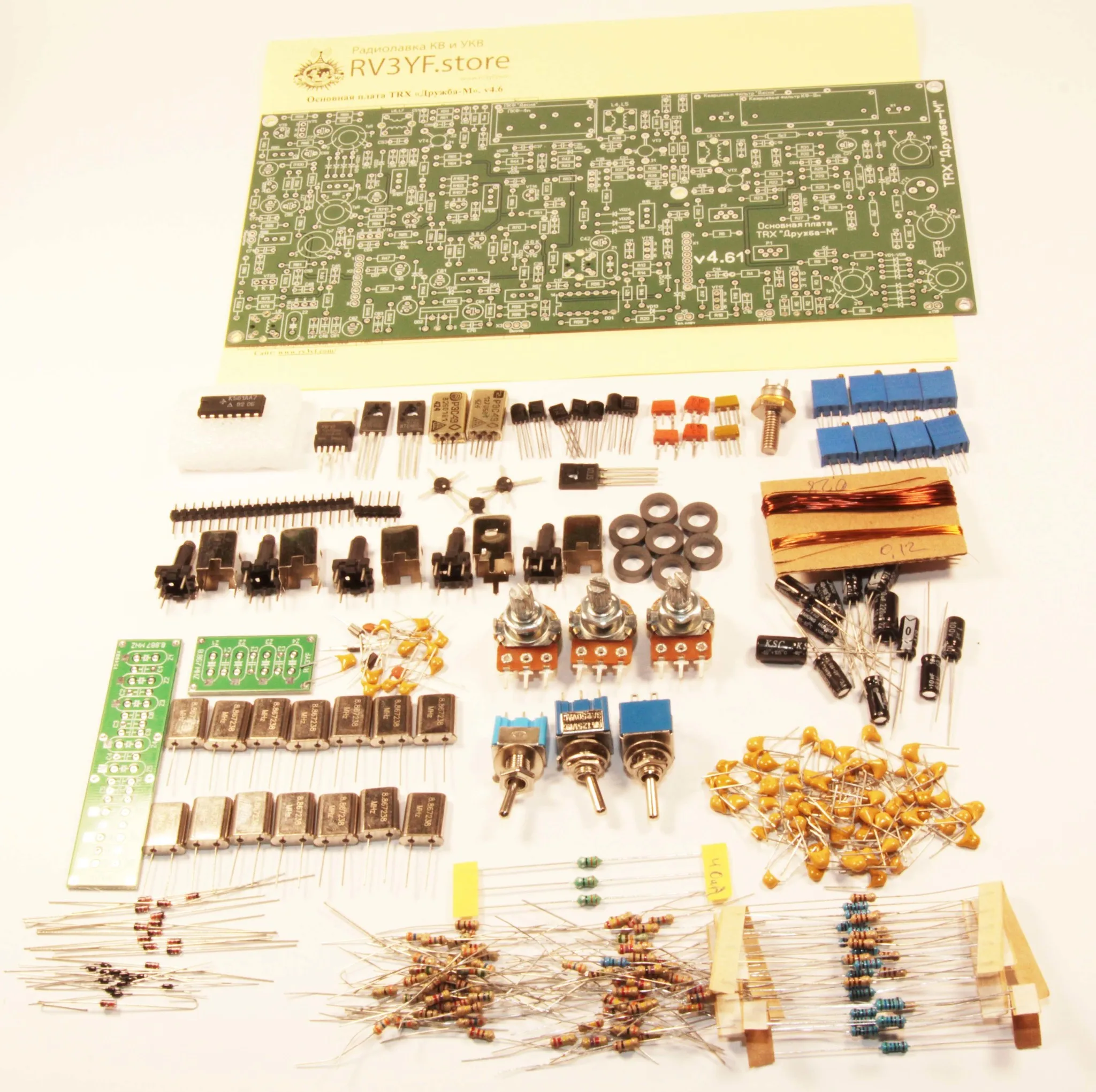

Состав набора: двухсторонняя печатная плата v4.61 с металлизацией отверстий, все радиоэлементы необходимые для монтажа: набор для самостоятельного изготовления кварцевых фильтров «Десна», микросхемы, транзисторы, диоды, каркасы контуров, провод, реле, разъемы, конденсаторы и резисторы. Документация и схемы можно скачать на нашем сайте RV3YF в карточке товара.
